Piikarbidipinnoite

VeTek Semiconductor on erikoistunut ultrapuhtaiden piikarbidipinnoitetuotteiden tuotantoon. Nämä pinnoitteet on suunniteltu levitettäväksi puhdistetuille grafiitille, keramiikalle ja tulenkestävälle metallikomponentille.

Puhtaat pinnoitteemme on ensisijaisesti tarkoitettu käytettäväksi puolijohde- ja elektroniikkateollisuudessa. Ne toimivat suojakerroksena kiekkokannattimille, suskeptoreille ja lämmityselementeille ja suojaavat niitä syövyttäviltä ja reaktiivisilta ympäristöiltä, joita kohdataan prosesseissa, kuten MOCVD ja EPI. Nämä prosessit ovat olennaisia kiekkojen käsittelyssä ja laitevalmistuksessa. Lisäksi pinnoitteemme soveltuvat hyvin tyhjiöuuneihin ja näytelämmitykseen, joissa kohdataan suurtyhjiö, reaktiivinen ja happiympäristö.

VeTek Semiconductorilla tarjoamme kattavan ratkaisun edistyneillä konepajaominaisuuksillamme. Näin voimme valmistaa peruskomponentit grafiitista, keramiikasta tai tulenkestävästä metallista ja levittää SiC- tai TaC-keraamiset pinnoitteet talon sisällä. Tarjoamme myös asiakkaiden toimittamien osien pinnoituspalveluita, mikä varmistaa joustavuuden erilaisiin tarpeisiin.

Piikarbidipinnoitetuotteitamme käytetään laajalti Si-epitaksissa, SiC-epitaksissa, MOCVD-järjestelmässä, RTP/RTA-prosessissa, etsausprosessissa, ICP/PSS-etsausprosessissa, erilaisten LED-tyyppien prosessissa, mukaan lukien sininen ja vihreä LED, UV-LED ja syvä-UV. LED jne., joka on mukautettu LPE:n, Aixtronin, Veecon, Nuflaren, TEL:n, ASM:n, Annealsysin, TSI:n ja niin edelleen laitteisiin.

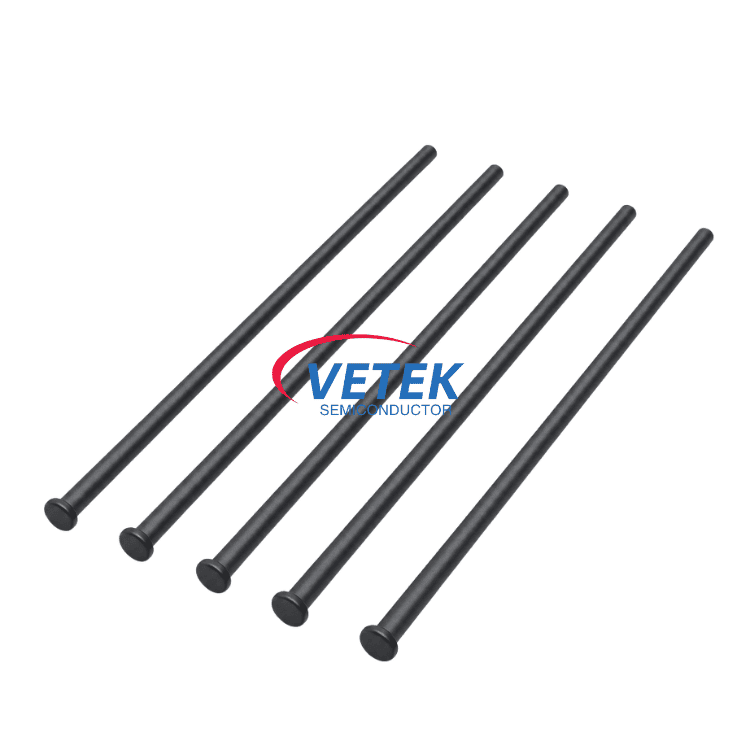

Voimme tehdä reaktorin osat:

Piikarbidipinnoitteella on useita ainutlaatuisia etuja:

Silicon Carbide Coating several unique advantages

VeTek Semiconductor piikarbidipinnoitteen parametri

CVD SiC -pinnoitteen fysikaaliset perusominaisuudet
Omaisuus	Tyypillinen arvo
Kristallirakenne	FCC β-faasi monikiteinen, pääasiassa (111) orientoitu
SiC pinnoite Tiheys	3,21 g/cm³
SiC pinnoite Kovuus	2500 Vickersin kovuus (kuorma 500 g)
viljan koko	2-10 μm
Kemiallinen puhtaus	99,99995 %
Lämpökapasiteetti	640 J·kg^-1·K^-1
Sublimaatiolämpötila	2700℃
Taivutusvoima	415 MPa RT 4-piste
Youngin Modulus	430 Gpa 4pt taivutus, 1300 ℃
Lämmönjohtavuus	300 W·m^-1·K^-1
Lämpölaajeneminen (CTE)	4,5×10-6K^-1

CVD SIC FILM CRYSTAL RAKENNE

CVD SIC FILM CRYSTAL STRUCTURE

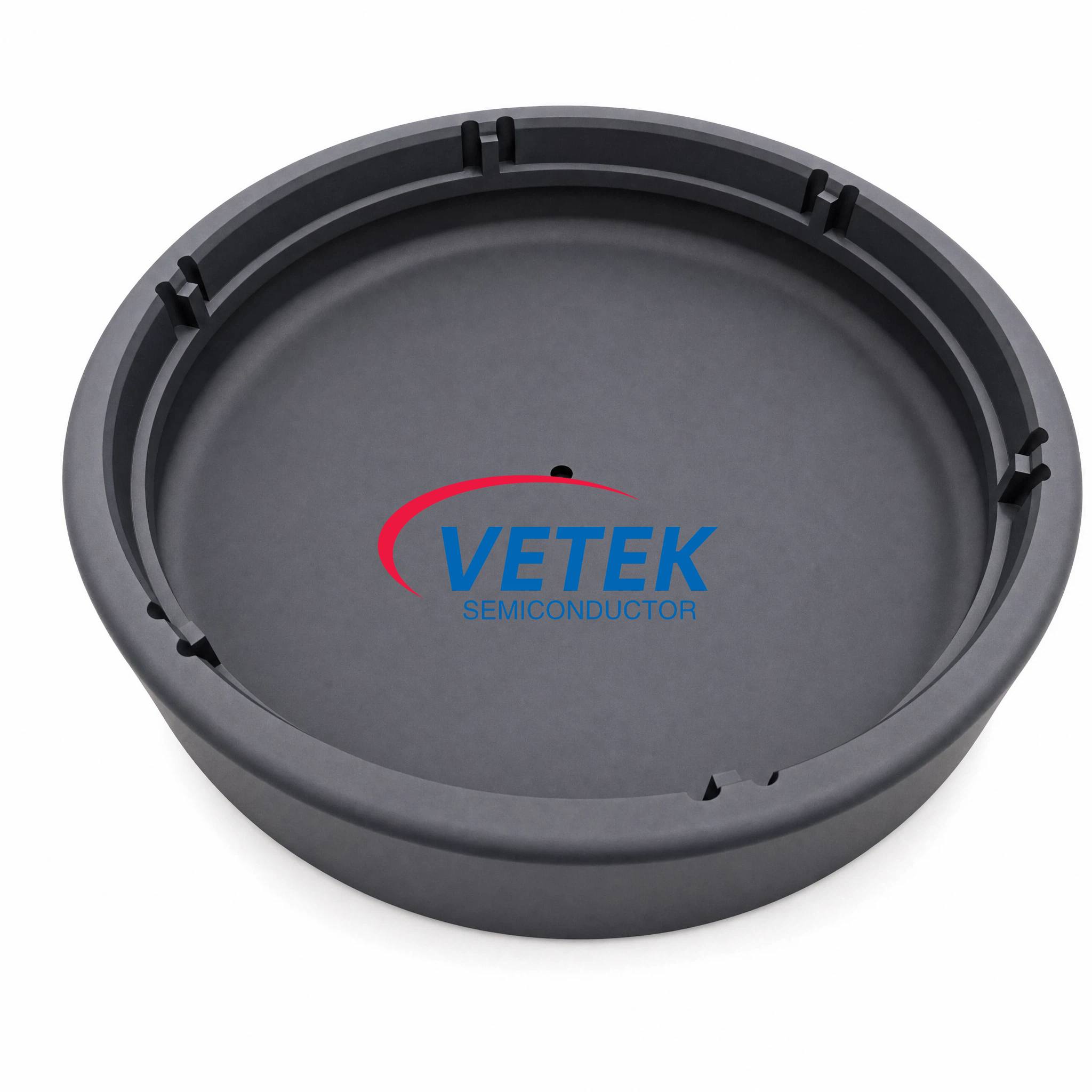

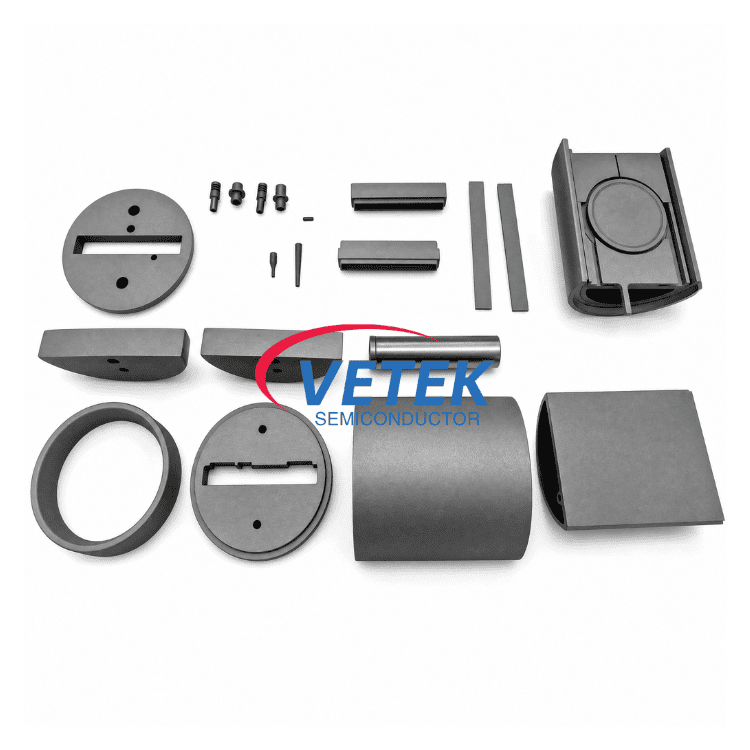

Piikarbidilla päällystetty Epi-suskeptori SiC Coating Wafer Carrier SiC-pinnoitettu satelliittikansi MOCVD:lle CVD SiC Coating Wafer Epi Susceptor CVD SiC pinnoite Lämmityselementti Aixtron Satelliittikiekon alusta SiC Coating Epi vastaanotin SiC-pinnoite puolikuun grafiittiosat

View as

SiC-pinnoitettu epitaksiaalinen reaktorikammio

Veteksemicon SiC Coated Epitaxial Reactor -kammio on ydinkomponentti, joka on suunniteltu vaativiin puolijohteiden epitaksiaalisiin kasvuprosesseihin. Hyödyntämällä edistynyttä kemiallista höyrypinnoitusta (CVD), tämä tuote muodostaa tiheän, erittäin puhtaan piikarbidipinnoitteen erittäin lujalle grafiittisubstraatille, mikä johtaa erinomaiseen stabiilisuuteen korkeissa lämpötiloissa ja korroosionkestävyyteen. Se vastustaa tehokkaasti reagoivien kaasujen syövyttäviä vaikutuksia korkean lämpötilan prosessiympäristöissä, vähentää merkittävästi hiukkaskontaminaatiota, varmistaa tasaisen epitaksiaalisen materiaalin laadun ja korkean tuoton sekä pidentää merkittävästi reaktiokammion huoltojaksoa ja käyttöikää. Se on keskeinen valinta laajakaistaisten puolijohteiden, kuten SiC:n ja GaN:n, valmistustehokkuuden ja luotettavuuden parantamiseksi.

Katso lisää >> Lähetä kysely >>

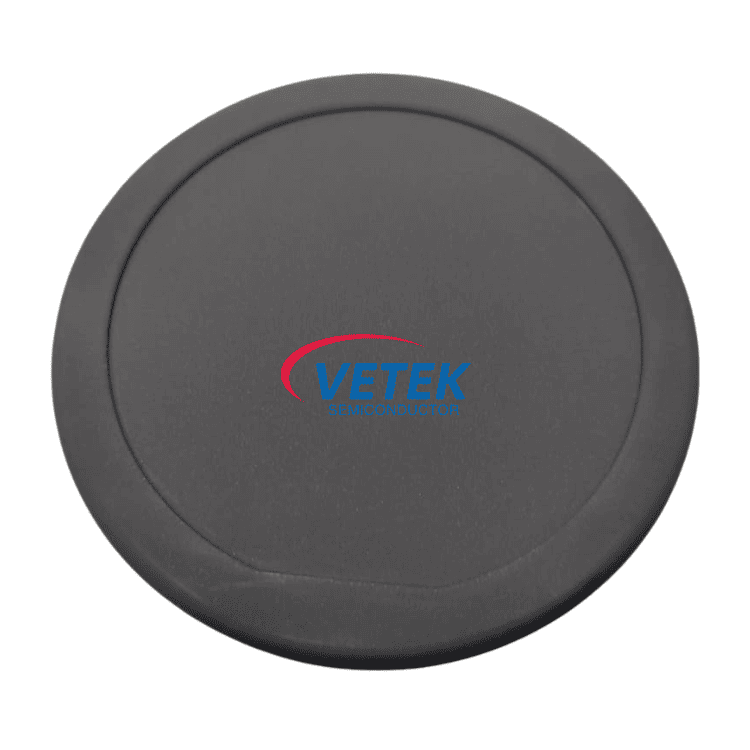

EPI-vastaanottimen osat

Piikarbidin epitaksiaalisen kasvun ydinprosessissa Veteksemicon ymmärtää, että suskeptorin suorituskyky määrää suoraan epitaksiaalikerroksen laadun ja tuotantotehokkuuden. Erityisesti piikarbidikenttään suunnitellut erittäin puhtaat EPI-suskeptorimme käyttävät erityistä grafiittisubstraattia ja tiheää CVD SiC -pinnoitetta. Erinomaisen lämmönkestävyytensä, erinomaisen korroosionkestävyytensä ja erittäin alhaisen hiukkasten muodostumisnopeudensa ansiosta ne takaavat asiakkaille vertaansa vailla olevan paksuuden ja seostuksen tasaisuuden jopa ankarissa korkeiden lämpötilojen prosessiympäristöissä. Veteksemiconin valinta tarkoittaa luotettavuuden ja suorituskyvyn kulmakiven valitsemista edistyneille puolijohteiden valmistusprosesseille.

Katso lisää >> Lähetä kysely >>

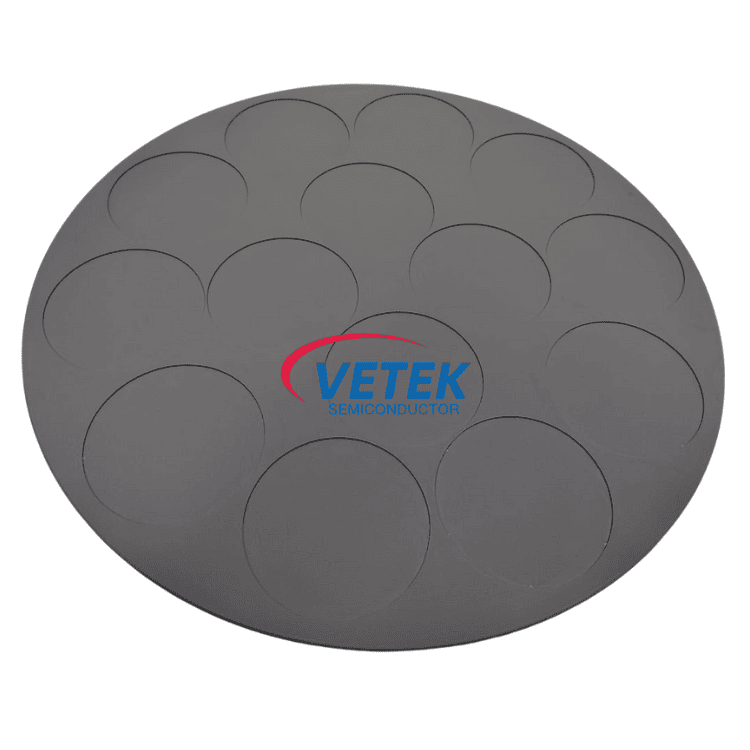

SiC-pinnoitettu grafiittisuskeptori ASM:lle

Veteksemicon SiC -pinnoitettu grafiittisuskeptori ASM:lle on ydinkantokomponentti puolijohteiden epitaksiaalisissa prosesseissa. Tämä tuote hyödyntää patentoitua pyrolyyttistä piikarbidipinnoitusteknologiaamme ja tarkkoja työstöprosessejamme, jotka takaavat erinomaisen suorituskyvyn ja erittäin pitkän käyttöiän korkeissa lämpötiloissa ja syövyttävissä prosessiympäristöissä. Ymmärrämme syvästi epitaksiaalisten prosessien tiukat vaatimukset substraatin puhtaudesta, lämpöstabiilisuudesta ja yhtenäisyydestä ja olemme sitoutuneet tarjoamaan asiakkaille vakaita, luotettavia ratkaisuja, jotka parantavat laitteiden yleistä suorituskykyä.

Katso lisää >> Lähetä kysely >>

Piikarbidi Focus rengas

Veteksemicon-tarkennusrengas on suunniteltu erityisesti vaativiin puolijohdeetsauslaitteisiin, erityisesti piikarbidin etsaussovelluksiin. Asennettu sähköstaattisen istukan (ESC) ympärille, lähelle kiekkoa, sen ensisijainen tehtävä on optimoida sähkömagneettisen kentän jakautuminen reaktiokammiossa varmistaen tasaisen ja kohdistetun plasmatoiminnan koko kiekon pinnalla. Tehokas tarkennusrengas parantaa merkittävästi etsausnopeuden tasaisuutta ja vähentää reunavaikutuksia, mikä lisää suoraan tuotteen saantoa ja tuotannon tehokkuutta.

Katso lisää >> Lähetä kysely >>

Piikarbidin kantolevy LED-etsaukseen

Veteksemicon Silicon Carbide Carrier Plate For LED-etsaus, erityisesti suunniteltu LED-sirun valmistukseen, on syövytysprosessin ydin. Valmistettu tarkasti sintratusta erittäin puhtaasta piikarbidista, se tarjoaa poikkeuksellisen kemiallisen kestävyyden ja mittapysyvyyden korkeissa lämpötiloissa ja vastustaa tehokkaasti vahvojen happojen, emästen ja plasman korroosiota. Sen alhaiset kontaminaatioominaisuudet takaavat korkean tuoton LED-epitaksiaalisille kiekkoille, kun taas sen kestävyys, joka ylittää huomattavasti perinteisten materiaalien kestävyyden, auttaa asiakkaita alentamaan yleisiä käyttökustannuksia, mikä tekee siitä luotettavan valinnan parantaa syövytysprosessin tehokkuutta ja yhtenäisyyttä.

Katso lisää >> Lähetä kysely >>

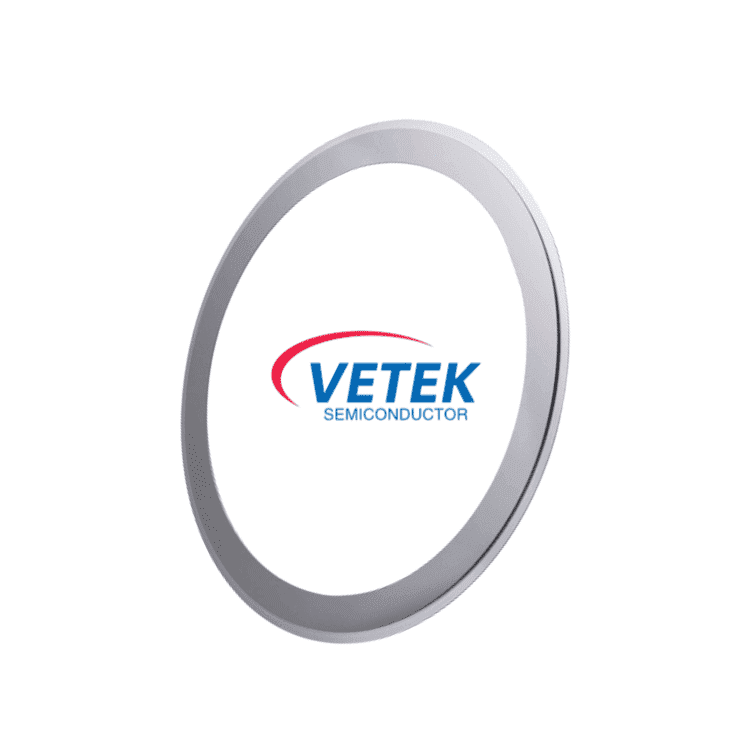

Kiinteä SiC-tarkennusrengas

Veteksemi kiinteä SiC -tarkennusrengas parantaa merkittävästi etsauksen tasaisuutta ja prosessin vakautta ohjaamalla tarkasti sähkökenttää ja ilmavirtaa kiekon reunassa. Sitä käytetään laajalti piin, eristeiden ja yhdistepuolijohdemateriaalien tarkkuusetsausprosesseissa, ja se on avainkomponentti massatuotannon tuoton ja laitteiden pitkän aikavälin luotettavan toiminnan varmistamiseksi.

Katso lisää >> Lähetä kysely >>

Ammattimaisena Piikarbidipinnoite valmistajana ja toimittajana Kiinassa meillä on oma tehdas. Tarvitsetko räätälöityjä palveluita alueen erityistarpeiden tyydyttämiseksi tai haluat ostaa edistyneitä ja kestävää Piikarbidipinnoite, joka on valmistettu Kiinassa, voit jättää meille viestin.
