Gan Epitaxy Undertaker

Gan Epitaxy on edistyksellinen puolijohteiden valmistustekniikka, jota käytetään korkean suorituskyvyn elektronisten ja optoelektronisten laitteiden tuottamiseen. Eri substraattimateriaalien mukaanGan -epitaksiaalikiekotvoidaan jakaa GaN-pohjaiseen GAN: iin, sic-pohjaiseen GAN: iin, safiiripohjaiseen Ganiin jaGan-on-si.

       Yksinkertaistettu kaavio MOCVD -prosessista GAN -epitaksin luomiseksi

GAN -epitaksian tuotannossa substraattia ei voida yksinkertaisesti sijoittaa jonnekin epitaksiaalista laskeutumista varten, koska siihen liittyy erilaisia ​​tekijöitä, kuten kaasun virtaussuunta, lämpötila, paine, kiinnitys ja putoavat epäpuhtaudet. Siksi tarvitaan emäs, ja sitten substraatti asetetaan levylle, ja sitten epitaksiaalinen laskeuma suoritetaan substraatille CVD -tekniikan avulla. Tämä pohja on GAN -epitaksian herkkä.

SIC: n ja GAN: n välinen hilan epäsuhta on pieni, koska sic: n lämmönjohtavuus on paljon korkeampi kuin GaN: n, Si: n ja safiirin. Siksi riippumatta substraatin GaN -epitaksiaalikiekosta, GAN -epitaksian alttija, jolla on sic -pinnoitus

Materiaalien hilan epäsuhta ja termisen epäsuhta

Käynnistää Semiconductorin valmistamalla GAN -epitaksian alttiilla on seuraavat ominaisuudet:

Materiaali: Alttius on valmistettu korkean puhtaan grafiitista ja sic-pinnoitteesta, mikä mahdollistaa sen kestämisen korkeista lämpötiloista ja tarjoaa erinomaisen vakauden epitaksiaalisen valmistuksen aikana.VeteK Semiconductorin alttiuden saavuttamisessa 99,9999% ja epäpuhtauspitoisuus alle 5ppm.

Lämmönjohtavuus: Hyvä lämmön suorituskyky mahdollistaa tarkan lämpötilanhallinnan, ja GAN -epitaksian hyvä lämmönjohtavuus varmistaa GAN -epitaksin tasaisen laskeutumisen.

Kemiallinen stabiilisuus: sic -pinnoite estää saastumisen ja korroosion, joten GAN -epitaksian alttiu kestää MOCVD -järjestelmän ankaraa kemiallista ympäristöä ja varmistaa GAN -epitaksian normaali tuotanto.

Design: Rakenteellinen suunnittelu suoritetaan asiakkaiden tarpeiden mukaan, kuten tynnyrin muotoiset tai pannukakkujen muotoiset alttiit. Eri rakenteet on optimoitu erilaisille epitaksiaalikasvutekniikoille paremman kiekkojen saannon ja kerroksen yhtenäisyyden varmistamiseksi.

Riippumatta tarpeestasi, Vetek Semiconductor voi tarjota sinulle parhaat tuotteet ja ratkaisut. Innolla kuulemistasi milloin tahansa.

Fysikaaliset perusominaisuudetCVD sic -päällyste:

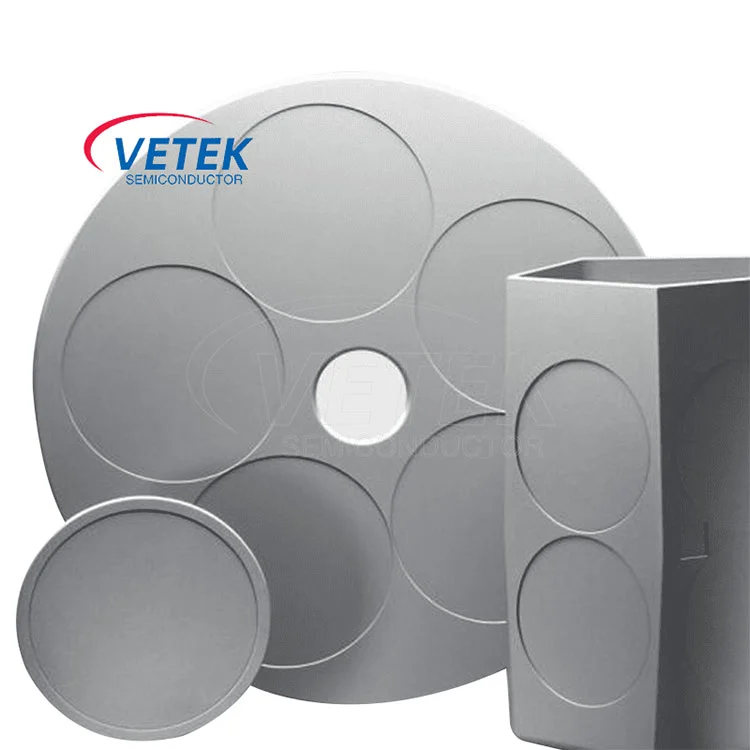

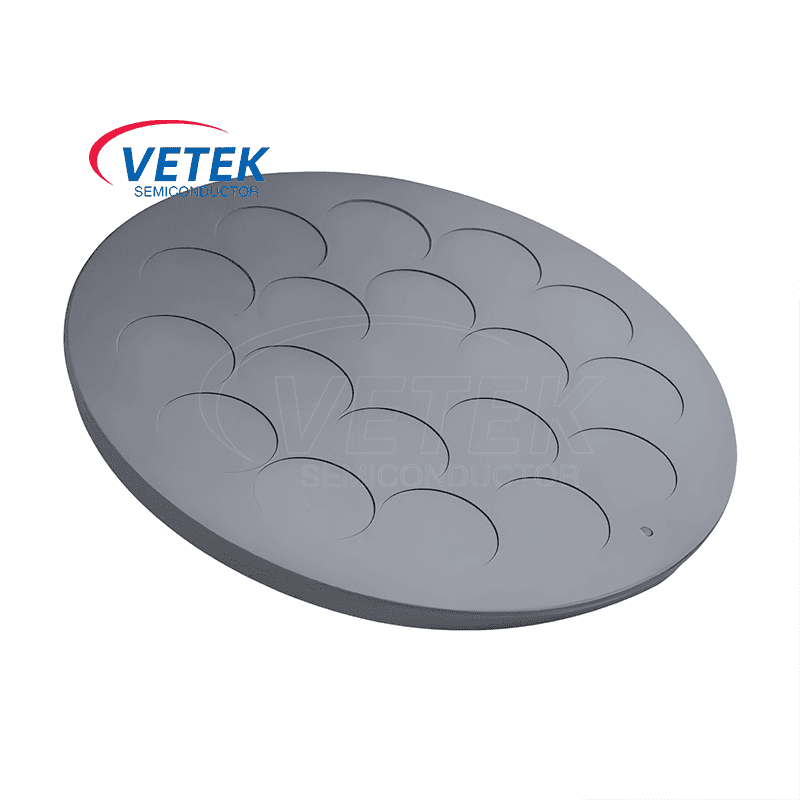

Käynnistää puolijohdeGan Epitaxy -herkkyymälä:
