1.Puhdistus ja kartoitukset
VeTek Semiconductorin tekniset palvelut kattavat erilaisten puolijohdemateriaalien puhdistuksen ja kartoituksen. Tavoitteena on tarjota asiakkaille korkealaatuisia puolijohdemateriaaleja erilaisiin käyttötarkoituksiin. Meillä on kehittynyt puhdistustekniikka ja -laitteet, jotka poistavat tehokkaasti epäpuhtaudet ja lisäävät siten puolijohdemateriaalien puhtautta. Puhdistusprosessimme on huolellisesti suunniteltu sisältämään useita vaiheita ja tiukan laadunvalvonnan, jotta varmistetaan toimitettujen materiaalien erinomainen puhtaus ja vakaus.
Samalla olemme sitoutuneet tarjoamaan asiakkaillemme tarkkoja ja luotettavia kartoituspalveluita. Meillä on kehittyneet testauslaitteet ja -välineet, ja luotamme kokeneeseen ammattitaitoiseen tiimiin, joka pystyy suorittamaan puolijohdemateriaalien ominaisuuksien kattavan mittauksen ja analyysin. Kartoitustyömme sisältää sähköisten ominaisuuksien, koostumuksen, puhtauden, fysikaalisten ominaisuuksien jne. testejä sekä materiaalien rakenteen ja koostumuksen syvällisiä tutkimuksia. Kartoituksen avulla saamme yksityiskohtaista tietoa, jotta voimme tarjota asiakkaille tarkan arvion materiaalien ominaisuuksista ja asiaankuuluvista suosituksista.
GDMS
D-SIMS
Koordinaattimittauskone
2.Koneen kapasiteetti
VeTek Semiconductorilla on johtavat työstöominaisuudet ja kokemus grafiitista, piikarbidista ja muista puolijohdetuotteista, jotka voivat täyttää asiakkaiden korkean tarkkuuden ja puhtauden.
Korkea laatu ja muut käsittelyvaatimukset. Käyttämämme työkalut, leikkausprosessi ja materiaalien valinta on myös huolellisesti optimoitu mikrometrikoon hallinnan ja tuotteen hallinnan saavuttamiseksi
Korkea pintalaatu. Kiinnitämme huomiota laadunvalvontaan ja prosessin optimointiin prosessointiprosessissa ja suoritamme reaaliaikaista seurantaa ja käsittelyprosessin tärkeimpien parametrien valvontaa varmistaaksemme tuotteiden laadun
Johdonmukaisuus ja vakaus. Toteutamme myös tiukan laadunhallintajärjestelmän varmistaaksemme, että tuotteet käsitellään asiakkaiden vaatimusten ja alan standardien mukaisesti, ja teemme kattavan laaduntarkastuksen.
Panostamme jatkuvasti laitteiden parantamiseen ja teknologisiin innovaatioihin vastataksemme asiakkaidemme kasvaviin tarpeisiin ja tarjotaksemme heille ylivoimaisia ratkaisuja ja tukea.
3. Lämpökentän muutoksen ratkaisu
Mitä tulee maapallon kenttäsuunnitteluun ja muuntamiseen, yrityksemme voi suorittaa suunnittelun ja erätoimituksen Czochran yksikiteisiin, valumonikiteisiin, gallilumarsenidiin, sinkkiselenidiin, safiiriin, piikarbidiin ja muihin eri teollisuuden laitteisiin. Samaan aikaan meillä on erilaisten rakenteiden, komponenttien ja ilmakehän mekaaniseen lämpölaskentaan erilaisissa korkeissa lämpötiloissa myös ammattimaisia mallinnus- ja simulointilaskentaominaisuuksia, jotka voivat tarjota asiakkaille ammattimaisia suunnitteluoptimointiohjelmia ja -ehdotuksia.
Sovellukset
Vastatakseen puolijohdemateriaalien ja -laitteiden asiakkaiden erilaisiin tarpeisiin VeTek tarjoaa kohdennettuja teknisiä palveluita. Seuraavassa taulukossa ne luokitellaan tärkeimpien palvelualueiden mukaan:
| Palvelualue |
Tyypilliset palvelut / tuotteet |
Sovelluksen kuvaus |
| Materiaalin puhdistus ja kartoitus |
Puhdistusprosessit; sähkö / koostumus / puhtaus / rakenne testaus ja analyysi |
Poista epäpuhtaudet ja karakterisoi puolijohdemateriaalit täysin korkean puhtauden, stabiilisuuden ja tarkan ominaisuuksien arvioinnin varmistamiseksi eri sovelluksissa. |
| Tarkkuustyöstö |
Grafiitin, piikarbidin ja muiden puolijohdetuotteiden koneistus |
Puolijohdelaitteessa käytettävien grafiitti- ja piikarbidikomponenttien erittäin tarkka, erittäin puhdas koneistus mikrometritason ohjauksella ja korkealla pinnanlaadulla. |
| Lämpökentän suunnittelu ja modifiointi |
Lämpökentän suunnittelu ja erätoimitus; lämpösimulaatio ja optimointi |
Lämpökenttien suunnittelu ja toimitus Czochralski-, valu-, GaAs-, ZnSe-, safiiri-, piikarbidi- ja muihin järjestelmiin; mekaanis-lämpölaskenta ja suunnittelun optimointi korkeissa lämpötiloissa. |
| Osien puhdistus (CVD SiC) |
CVD SiC Coating grafiittiosien puhdistuspalvelu |
Erikoispuhdistus Aixtron/Veeco MOCVD-suskeptoreille ja grafiittiosille GaN/AlN/AlGaN epi; poistaa muistiefektin, suojaa CVD SiC -pinnoitetta (nolla paksuushäviötä, nolla metallijäännöstä). |
| Kristallinkasvatuslaitteet |

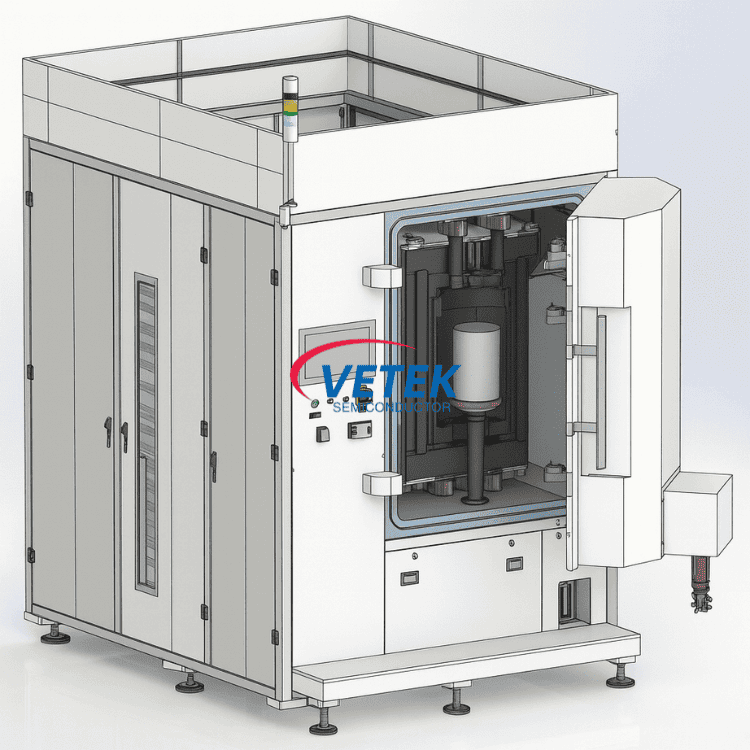

Suurikokoinen vastuslämmitys SiC-kidekasvatusuuni |
PVT-pohjaiset vastuslämmitysuunit vakaaseen 6–12 tuuman piikarbidikiteiden kasvuun; lämpötilan, paineen ja tehon tarkka säätö vikojen vähentämiseksi ja teollisen tuotannon tukemiseksi. |
Katso aiheeseen liittyvät materiaalit ja prosessiratkaisut osoitteestaPiikarbidipinnoite, Erityinen grafiittijaPiikarbidiepitaksisivuja
Ammattimaisena teknisen palvelun valmistajana ja toimittajana Kiinassa meillä on oma tehdas. Tarvitsetpa räätälöityjä palveluita vastaamaan alueesi erityistarpeita tai haluat ostaa kehittynyttä ja kestävää Kiinassa valmistettua teknistä palvelua, voitjätä meille viesti.
