UV LED vastaanotin

VeTek Semiconductor on UV-LED-suskeptoreihin erikoistunut valmistaja, jolla on monen vuoden tutkimus-, kehitys- ja tuotantokokemus LED EPI-suskeptoreista, ja monet alan asiakkaat ovat tunnustaneet sen.

LED, eli puolijohdevalodiodi, sen luminesenssin fyysinen luonne on se, että puolijohteen pn-liitoksen aktivoituttua sähköpotentiaalin ohjauksessa puolijohdemateriaalissa olevat elektronit ja aukot yhdistetään muodostamaan fotoneja, jotta saavuttaa puolijohteen luminesenssi. Siksi epitaksiaalinen tekniikka on yksi LEDin perustuksia ja ydintä, ja se on myös tärkein ratkaiseva tekijä LEDin sähköisten ja optisten ominaisuuksien kannalta.

Epitaksitekniikka (EPI) tarkoittaa yksikidemateriaalin kasvattamista yksikidealustalle, jossa on sama hilajärjestely kuin alustalla. Perusperiaate: Sopivaan lämpötilaan lämmitetyllä alustalla (pääasiassa safiiri-, SiC- ja Si-substraatti) kaasumaiset aineet indium (In), gallium (Ga), alumiini (Al), fosfori (P) ohjataan pintaan. substraatista tietyn yksikidekalvon kasvattamiseksi. Tällä hetkellä LED-epitaksiaaltolevyn kasvuteknologiassa käytetään pääasiassa MOCVD-menetelmää (orgaaninen metallikemiallinen meteorologinen laskeuma).

LED-epitaksiaalinen substraattimateriaali

1. Punainen ja keltainen LED:

GaP ja GaA ovat yleisesti käytettyjä substraatteja punaisille ja keltaisille LEDeille. GaP-substraatteja käytetään nestefaasiepitaksimenetelmässä (LPE), mikä johtaa laajaan aallonpituusalueeseen 565-700 nm. Kaasufaasiepitaksimenetelmää (VPE) varten kasvatetaan GaAsP-epitaksiaalikerroksia, jolloin saadaan aallonpituuksia välillä 630-650 nm. Käytettäessä MOCVD:tä GaAs-substraatteja käytetään tyypillisesti AlInGaP-epitaksiaalisten rakenteiden kasvattamiseen.

Tämä auttaa voittamaan GaAs-substraattien valon absorptiohaitat, vaikka se aiheuttaa ristikon yhteensopivuuden, mikä vaatii puskurikerroksia InGaP- ja AlGaInP-rakenteiden kasvattamiseen.

VeTek Semiconductor tarjoaa LED EPI-suskeptorin SiC-pinnoitteella, TaC-pinnoitteella:

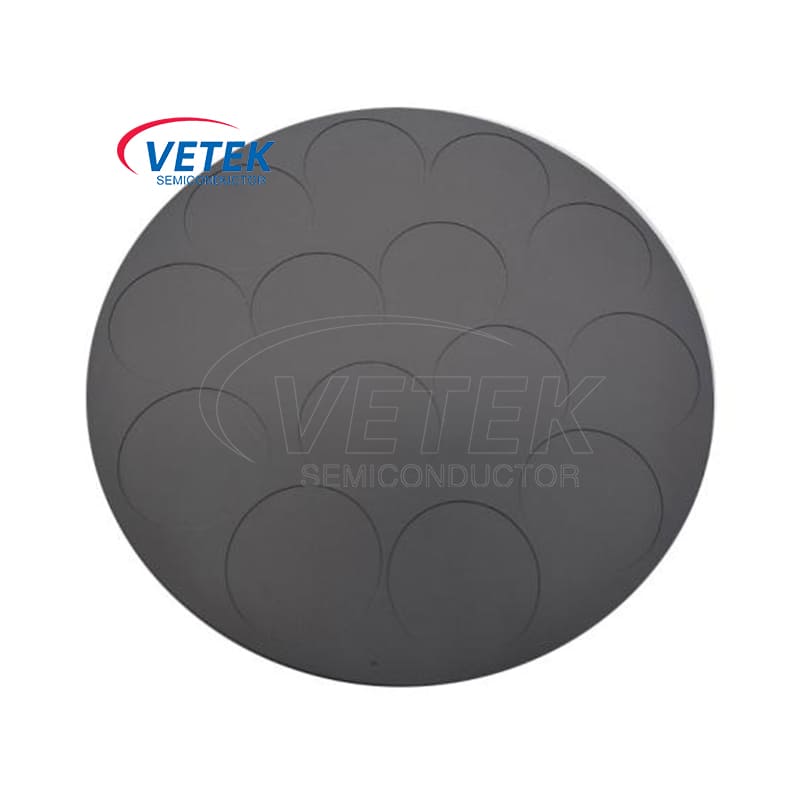

VEECO LED EPI vastaanotin LED EPI-suskeptorissa käytetty TaC-pinnoite

2. sininen ja vihreä LED:

 ● GaN-substraatti: GaN-yksikide on ihanteellinen substraatti GaN-kasvulle, mikä parantaa kiteen laatua, sirun käyttöikää, valotehokkuutta ja virrantiheyttä. Sen vaikea valmistus kuitenkin rajoittaa sen käyttöä.

Safiirisubstraatti: Safiiri (Al2O3) on yleisin GaN-kasvun substraatti, joka tarjoaa hyvän kemiallisen stabiilisuuden eikä näkyvän valon absorptiota. Sen haasteena on kuitenkin riittämätön lämmönjohtavuus tehosirujen suurivirtakäytössä.

● SiC-substraatti: Piikarbidi on toinen GaN:n kasvun substraatti, joka on markkinaosuudeltaan toinen. Se tarjoaa hyvän kemiallisen stabiilisuuden, sähkönjohtavuuden, lämmönjohtavuuden ja ei näy valon absorptiota. Sillä on kuitenkin korkeammat hinnat ja huonompi laatu kuin safiiri. SiC ei sovellu alle 380 nm:n UV-LED-lampuille. SiC:n erinomainen sähkön- ja lämmönjohtavuus eliminoi flip-chip-sidoksen tarpeen lämmön haihduttamiseksi tehotyyppisissä GaN-LED:issä safiirialustoille. Ylempi ja alempi elektrodirakenne on tehokas lämmönpoistoon tehotyyppisissä GaN LED -laitteissa.

LED-epitaksivastaanotin MOCVD-suskeptori TaC-pinnoitteella

3. Deep UV LED EPI:

Deep ultraviolet (DUV) LED-epitaksissa, syvässä UV LED- tai DUV LED Epitaxyssa substraatteina yleisesti käytettyjä kemiallisia materiaaleja ovat alumiininitridi (AlN), piikarbidi (SiC) ja galliumnitridi (GaN). Näillä materiaaleilla on hyvä lämmönjohtavuus, sähköeristys ja kristallilaatu, mikä tekee niistä sopivia DUV-LED-sovelluksiin suuritehoisissa ja korkeissa lämpötiloissa. Substraattimateriaalin valinta riippuu tekijöistä, kuten sovellusvaatimuksista, valmistusprosesseista ja kustannusnäkökohdista.

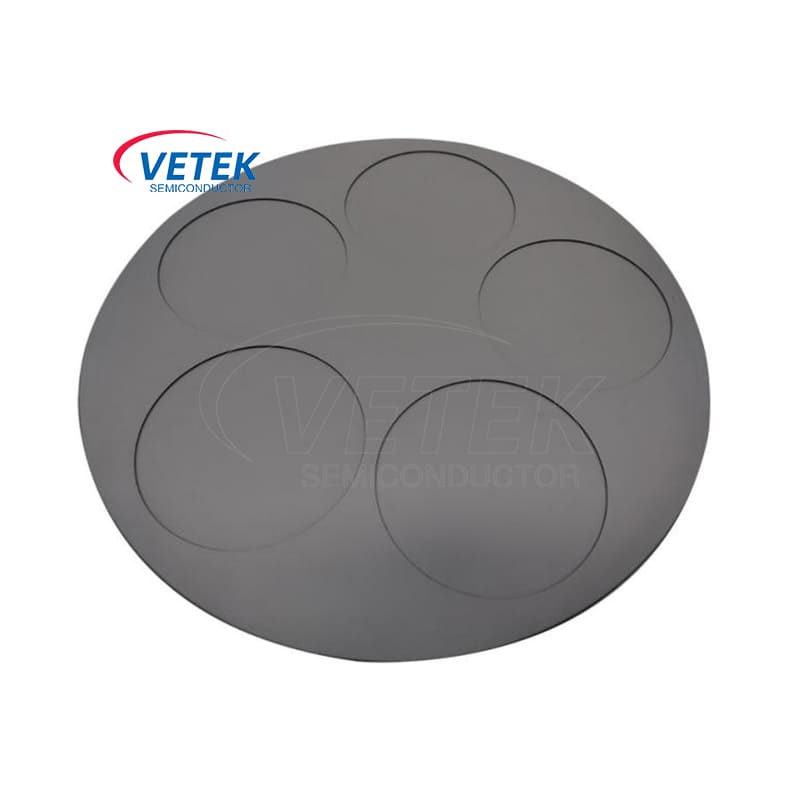

SiC-pinnoitettu syvä UV-LED-suskeptori TaC-pinnoitettu syvä UV-LED-suskeptori
