Miksi PECVD:n grafiittiveneellä on niin paljon merkitystä filmin laadun ja tuotannon vakauden kannalta?

Mikä rooli grafiittiveneellä PECVD:tä varten oikeastaan ​​on?

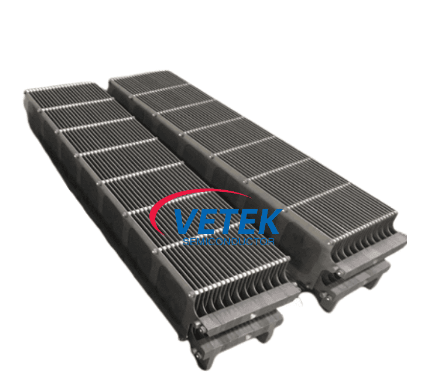

PECVD:n grafiittivene ei ole vain passiivinen pidike kiekkoille. Se on yksi hiljaisista komponenteista, joka voi vaikuttaa koko kerrostumisrytmiin. PECVD-kammiossa kalvon laatu riippuu lämpötilan jakautumisen, kiekkojen etäisyyden, kaasun altistuksen, plasman vuorovaikutuksen ja mekaanisen stabiilisuuden herkästä tasapainosta. Jos kantoaalto häiritsee tätä tasapainoa, prosessi saattaa silti toimia, mutta tulos lakkaa olemasta ennustettavissa.

Ostajat keskittyvät joskus voimakkaasti reaktorin kokoonpanoon, kaasujärjestelmän suunnitteluun tai kammion puhdistussykleihin, ja se on järkevää. Ne ovat suuria kustannuspaikkoja. Mutta vene, joka kuljettaa kiekkoja, istuu aivan prosessiikkunan keskellä. Jos sen geometria muuttuu, jos sen pinta irtoaa hiukkasista, jos se reagoi huonosti toistuvaan lämmitykseen ja jäähdytykseen tai jos se ei pysty pitämään kiekkoja tasaisesti paikoillaan, prosessi alkaa ajautua kalliilla ja vaikeasti diagnosoitavilla tavoilla.

Oikeassa tuotannossa johdonmukaisuus on kaikki kaikessa. Vahva grafiittivene PECVD:lle auttaa säilyttämään toistettavuuden erästä toiseen. Se tukee tasaista kuormitusta, vähentää vältettävää kontaminaatioriskiä ja antaa linjalle paremmat mahdollisuudet tuottaa vakaa kalvopaksuus ja tasainen sähköinen suorituskyky.

Miksi ostajat usein aliarvioivat kuljetusyhtiön ja maksavat siitä myöhemmin?

Vastaus on yksinkertainen: grafiittivene näyttää yleensä vähemmän "tekniseltä" kuin sen ympärillä oleva varustus. Sillä ei ole virtalähteen, tyhjiöjärjestelmän tai automaatiomoduulin visuaalista vaikutusta. Joten sitä on helppo käsitellä hyödykeosana. Juuri siitä ongelmat alkavat.

Väärän veneen valinnan hinta näkyy harvoin itse tarjouksessa. Se näkyy myöhemmin romuna, uudelleentyöskentely, epävakaita reseptejä, pidempiä huoltoikkunoita tai tiheämpiä vaihtojaksoja. Se voi myös näkyä suunnittelutiimin aikana. Kun linja viettää päiviä jäljittääkseen tasaisuusongelmaa, joka osoittautuu liittyväksi kantoaallon vääristymiseen tai pinnan huonontumiseen, "halpa" komponentti lakkaa olemasta halpa hyvin nopeasti.

Toinen syy, miksi ostajat aliarvioivat tämän osan, on se, että kaikki toimittajat eivät selitä sitä hyvin. Jotkut luettelevat vain mitat ja irtotiheyden. Tällä tiedolla on merkitystä, mutta se ei vastaa kysymyksiin, joista prosessiinsinöörit todella välittävät: Kuinka vakaa rakenne on toistuvassa lämpökierrossa? Kuinka hyvin materiaali kestää kemiallista hyökkäystä tietyssä kaasuympäristössä? Kuinka tiukasti kriittisiä toleransseja valvotaan? Voiko toimittaja mukauttaa mallia, jos kammion geometria tai kiekkojen määrä muuttuu?

Vakavassa ostopäätöksessä tulisi katsoa yksinkertaisen materiaalimerkinnän ulkopuolelle ja kysyä, kuinka grafiittivene käyttäytyy viikkojen ja kuukausien jälkeen todellisessa kammiossa.

Mitä prosessiongelmia väärä grafiittivene voi aiheuttaa?

Väärä grafiittivene PECVD:lle voi aiheuttaa ongelmia, jotka eivät ensi silmäyksellä vaikuta toisiinsa liittymättömiltä. Tiimit voivat nähdä pienemmän tuoton, kalvon paksuuden vaihtelun, selittämättömän kontaminoitumisen tai lyhyempiä huoltovälejä ilman, että nämä tulokset välittömästi linkitetään takaisin kantajaan.

• Epätasainen kalvon kerrostuminenkoska kiekkojen etäisyys tai veneen geometria ei ole riittävän yhtenäinen käyttöolosuhteissa
• Hiukkasten tuottaminenjohtuvat heikosta materiaalin laadusta, huonosta työstyksestä tai pinnan hajoamisesta ajan myötä
• Terminen epätasapainojoka vaikuttaa kerrostumisnopeuteen ja vaikeuttaa prosessin viritystä
• Lyhyt käyttöikäkun pohjagrafiitti tai pinnoite ei kestä todellista kemiallista ympäristöä
• Useammin kammiointerventiokontaminaatiosta tai komponenttien ennenaikaisesta kulumisesta
• Reseptin epävakausjoka pakottaa suunnittelutiimit kompensoimaan laitteiston heikkoutta prosessisäädöillä

Mikä tekee näistä ongelmista turhauttavia, on se, että ne ilmenevät usein vähitellen. Ensimmäiset juoksut saattavat tuntua hyväksyttäviltä. Sitten linja alkaa ajautua. Muutamat toimijat huomaavat trendin. Insinöörit alkavat tiukentaa tarkastusstandardeja. Ajan myötä prosessia on vaikeampi hallita. Siksi ostajien tulee ajatella kestävyyttä toistuvassa käytössä, ei vain alkuperäistä ulkonäköä tai laboratoriotason lukuja.

Mitkä materiaali- ja pinnoitevalinnat ansaitsevat tarkempaa huomiota?

Kun ostajat vertaavat grafiittivenettä PECVD:hen, kolme asiaa ansaitsevat enemmän huomiota kuin tavallisesti: grafiitin puhtaus, rakenteellinen yhtenäisyys ja pinnan suojausstrategia.

Ensinnäkin puhtaus.Erittäin puhdas grafiitti auttaa vähentämään ei-toivotun saastumisen riskiä. Tällä on merkitystä, koska PECVD-prosessit ovat herkkiä ja pienet kontaminaatiolähteet voivat aiheuttaa loppupään laatuongelmia, jotka ovat paljon kalliimpia kuin itse kantaja.

Toiseksi rakenteellinen johdonmukaisuus.Jopa hyvä grafiittilaatu voi toimia huonosti, jos koneistuksen ohjaus on heikko. Rakojen etäisyys, reunan viimeistely, tasaisuus ja yleinen mittojen kurinalaisuus vaikuttavat kaikki siihen, kuinka kiekot istuvat ja kuinka vakaa vene pysyy toistuvan lämpösyklin aikana.

Kolmanneksi pinnoitteen valinta.Kaikki PECVD-prosessit eivät aseta samoja vaatimuksia veneen pinnalle. Kaasukemia, puhdistusmenetelmä, plasmavalotus ja kohdefilmi ovat tärkeitä. Jotkut sovellukset hyötyvät pyrolyyttisesta hiilestä, kun taas toiset tarvitsevat ylimääräistä kovuutta ja kemiallista kestävyyttä, jotka liittyvät piikarbidipohjaisiin pintaratkaisuihin. Oikea valinta riippuu pikemminkin käyttäjän prosessiolosuhteista kuin yhden koon mieltymyksestä.

Tässä sovelluksen ymmärtäminen tulee kriittiseksi. Hyvän toimittajan ei pitäisi vain pyytää piirustusta ja palauttaa hintaa. Parempi keskustelu alkaa kammioympäristöstä, kerrostuneesta kalvosta, puhdistussyklistä, odotetusta käyttöiästä, kiekon koosta ja asiakkaan jo näkemistä vioista.

Miten ostajien tulisi arvioida grafiittivene PECVD:lle ennen tilaamista?

Älykkäimmät ostajat eivät arvioi tätä tuotetta pelkästään hinnan perusteella. He arvioivat sen riskin vähentämisellä. Ennen tilaamista pyydä toimittajaa keskustelemaan paitsi mitoista myös toimintalogiikasta.

1. Aloita prosessista.Selitä kalvon tyyppi, alustan tyyppi, kammion layout, puhdistuskaasut ja lämpötilaprofiili.
2. Selvitä kipukohta.Yritätkö pidentää käyttöikää, vähentää kontaminaatiota, vakauttaa tasaisuutta tai vaihtaa maahantuotua osaa?
3. Kysy materiaalipareista.Sama venemalli voi käyttäytyä eri tavalla grafiittilaadun ja pinnoitustavan mukaan.
4. Tarkista käytössä merkitykselliset toleranssit.Jokainen ulottuvuus ei ole yhtä tärkeä. Keskity mittoihin, jotka vaikuttavat kiekkojen lataamiseen ja prosessin vakauteen.
5. Keskustele odotetuista kulumismekanismeista.Hyödyllisen toimittajan pitäisi pystyä puhumaan hapettumisriskistä, plasmaeroosiosta, korroosioreitistä ja lämpöväsymisestä.
6. Pyydä käytännön tukea.Näytteen validointi, suunnittelun tarkentaminen ja sovelluskeskustelu ovat usein arvokkaampia kuin alhainen aloitustarjous.

WuYi TianYao Advanced Material Tech.Co.,Ltd.on hyvässä asemassa tällaiseen keskusteluun, koska vakavat teolliset ostajat haluavat harvoin yleistä vastausta. He haluavat komponentin, joka sopii kammioon ja prosessitodellisuuteen. Puolijohde- ja kehittyneissä pinnoitussovelluksissa tämä käytännöllinen yhteensopivuus erottaa siedettävän osan luotettavasta.

Jos toimittaja markkinoi vain yleisiä vahvuuksia, mutta ei voi puhua konkreettisesti käyttöiästä, kontaminaatioiden hallinnasta ja pinnoitteen yhteensopivuudesta, se on yleensä varoitusmerkki. Ostajat ansaitsevat enemmän kuin hienostuneen sanamuodon. He tarvitsevat todisteita prosessin ymmärtämisestä.

Mikä tekee yhden toimittajan kanssa työskentelystä helpompaa kuin toisen?

Ero johtuu usein siitä, kuinka toimittaja käsittelee teknistä viestintää. Parhaiden toimittajien kanssa on helpompi työskennellä, koska he vähentävät epävarmuutta. He esittävät oikeat kysymykset ajoissa, suosittelevat realistisia vaihtoehtoja ja auttavat asiakasta välttämään kalliita yhteensopimattomuutta.

Luotettavan PECVD-tuotteiden grafiittiveneen toimittajan pitäisi pystyä tekemään seuraavat:

• Ymmärrä kantoaallon suunnittelun ja prosessituotannon välinen yhteys
• Suosittele materiaali- ja pinnoitusvaihtoehtoja todellisten käyttöolosuhteiden perusteella
• Hallitse koneistuksen laatua sen sijaan, että luottaisi laajoihin nimellismittoihin
• Tarjoa johdonmukaisuutta osaerästä toiseen
• Tue tuotteen tarkennusta, kun asiakas tarvitsee räätälöintiä
• Kommunikoi tavalla, joka auttaa osto- ja suunnittelutiimiä pysymään linjassa

Tällä on merkitystä, koska useimpiin tämän alan ostopäätöksiin liittyy sekä teknistä että kaupallista painetta. Suunnittelu vaatii luotettavuutta. Ostaminen haluaa järkevän kustannusrakenteen. Johto haluaa vähemmän keskeytyksiä. Oikea toimittaja auttaa kaikkia kolmea ryhmää liikkumaan samaan suuntaan.

Kuinka parempi grafiittivene voi vähentää kokonaiskäyttökustannuksia?

Laadukas grafiittivene PECVD:lle ei välttämättä aina ole halvin vaihtoehto ensimmäisenä päivänä, mutta siitä tulee usein parempi hinta koko käyttöjakson aikana. Tämä johtuu siitä, että kokonaiskustannukset sisältävät paljon muutakin kuin hankinnan.

Paremmat operaattorit voivat vähentää piilokustannuksia useilla tavoilla:

• Vähemmän vikoja, jotka liittyvät kontaminaatioon tai epävakauteen
• Pidemmät huoltovälit ennen kuin vaihto on tarpeen
• Vähemmän suunnitteluaikaa, joka kuluu laitteiston ajautumisen kompensoimiseen
• Vähemmän seisokkeja puhdistukseen tai vianetsintään liittyen
• Parempi toistettavuus, joka suojaa tuotannon suunnittelua

Monissa tehtaissa todelliset säästöt syntyvät prosessien rauhallisuudesta. Kun operaattorit luottavat kuljettajaan, kun insinöörien ei tarvitse jahtaa selittämätöntä vaihtelua ja kun ostamista ei pakoteta toistuviin vaihtosykleihin, koko linjan hallinta on helpompaa. Tämä toiminnallinen rauhallisuus on arvokasta. Se suojaa tuotantoa, työn tehokkuutta ja asiakkaiden luottamusta samanaikaisesti.

Joten parempi kysymys ei ole "Mikä grafiittivene on halvin?" Se on "Mikä grafiittivene auttaa linjaani kulkemaan tasaisemmin pidempään ja vähemmän vältettäviä yllätyksiä?" Tämä on kysymys, johon kokeneet ostajat palaavat uudestaan ​​​​ja uudestaan.
