PZT-pietsosähköiset kiekot: tehokkaat ratkaisut seuraavan sukupolven MEMS-järjestelmiin

Nopean MEMS-evoluution (Micro-Electromechanical Systems) aikakaudella oikean pietsosähköisen materiaalin valinta on laitteen suorituskyvyn kannalta ratkaiseva ratkaisu. PZT (Lead Zirconate Titanate) -ohutkalvokiekot ovat nousseet ensisijaisiksi vaihtoehdoiksi vaihtoehtoihin, kuten AlN (alumiininitridi), tarjoavat erinomaisen sähkömekaanisen kytkennän huippuluokan antureille ja toimilaitteille.

Vetek Semiconductor tarjoaa alan johtavia PZT-on-Si/SOI-kiekkoja. Hyödyntämällä edistynyttä ohutkalvopinnoitusta, tarjoamme poikkeuksellisen tasaisen kalvon ja kiteisen laadun, jotka on erityisesti suunniteltu voittamaan alan yleisiä esteitä, kuten kalvon väsymistä ja suorituskyvyn heikkenemistä.

Ydinarkkitehtuuri: Pt:n ja PZT:n synergia

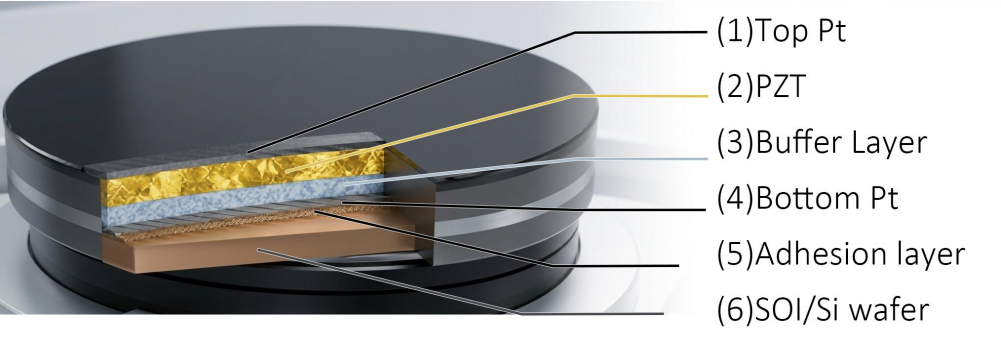

Monikerroksisen pinon eheys on olennainen ferrosähköisen suorituskyvyn kannalta. Kiekoissamme käytetään tarkasti suunniteltua pinoa metallielektrodeja ja keraamisia ohuita kalvoja:

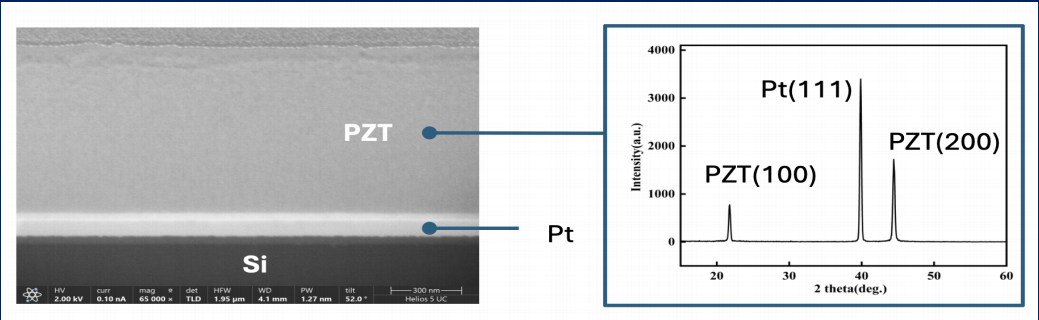

• Pietsosähköinen PZT-ydin:Prosessimme keskittyy tiukkaan kiteen suuntauksen hallintaan. Muraltin (2000) mukaan PZT, jolla on (100) tai (001) edullinen orientaatio, tuottaa merkittävästi korkeamman pitkittäisen pietsosähköisen vakion. Vetekin optimoitu saostus varmistaa vahvan (100) suunnan, mikä mahdollistaa massiivisen energiantuotannon jopa mikronitason paksuudella.
• Kriittinen Pt-elektrodikerros:Platina (Pt) toimii sekä sähkökanavana että kasvumallina PZT:lle. Korkeasta johtavuudestaan ​​ja lämmönkestävyydestään happirikkaissa ympäristöissä tunnettu Pt on alaelektrodien kultastandardi (Takahashi et al., 1994). Ylläpidämme erittäin alhaista pinnan karheutta (Ra <= 1,0 nm) tarjotaksemme ihanteellisen rajapinnan PZT-ydinmuodostukseen.
• Integroidut puskurikerrokset:Estääksemme alkuainediffuusiota PZT:n ja piisubstraatin välillä sisällytämme tarkan puskurikerrosjärjestelmän. Nämä kerrokset toimivat fyysisenä esteenä ja jännityspuskurina, estäen kalvon irtoamisen ja varmistaen koko kiekon mekaanisen luotettavuuden monimutkaisen MEMS-etsauksen aikana.

Kohdesovellukset: Missä PZT:tä käytetään?

Suorituskykyiset PZT-kiekot ovat välttämättömiä sovelluksissa, jotka vaativat tarkkaa mekaanista sähköiseen tunnistusta tai sähköistä mekaanista toimintaa:

• Kulutuselektroniikka (PMUT):Kohdeasiakkaita ovat älypuhelinmoduulien valmistajat ja biometristen tietoturvayhtiöt. Käyttötapaus: PZT-kalvot luovat korkeataajuisia ultraääniaaltoja näytön alapuolella olevien sormenjälkien tunnistamiseen. Vanhoihin ratkaisuihin verrattuna PZT-pohjaiset PMUT:t tarjoavat syvemmän tunkeutumisen ja korkeamman resoluution (Akbari et al., 2016), mikä mahdollistaa turvallisen 3D-biometrisen todennuksen.
• Televiestintä (RF MEMS):Kohdeasiakkaita ovat RF-etupään sirujen suunnittelijat ja 5G/6G-infrastruktuurin tarjoajat. Käyttötapaus: PZT:n korkean sähkömekaanisen kytkentäkertoimen käyttäminen virittävien suodattimien luomiseen. Tämä minimoi signaalihäviön ja laajentaa kaistanleveyttä, mikä on kriittistä taajuuksien ruuhkautumisen hallinnassa 5G-verkoissa.
• Teollinen painatus:Kohdeasiakkaita ovat teollisuuden mustesuihkutulostimien valmistajat ja joustavan näytön (OLED) valmistajat. Käyttötapaus: PZT-kiekot on mikrokoneistettu erittäin nopeiksi toimilaitteiksi. Muokkaamalla mustekammion muotoaan välittömästi ne saavuttavat pikolitran tarkkuuden nesteen annostelussa, joka on OLED-tuotannon ja korkearesoluutioisen 3D-tulostuksen kulmakivi.
• Terveydenhuolto:Kohdeasiakkaita ovat lääkinnällisten laitteiden tuotekehitys ja kädessä pidettävien ultraäänien käynnistysyritykset. Käyttötapaus: Suonensisäisen ultraääni (IVUS) -anturien käyttö sisäiseen kuvantamiseen. Se toimii myös tehokkaiden, hiljaisten lääketieteellisten sumuttimien sydämenä kohdennetun lääkkeen annostelemiseen.
• Autot:Kohdeasiakkaita ovat autonomisen ajon ratkaisujen toimittajat ja älykkäiden ohjaamon käyttöliittymän kehittäjät. Käyttötapaus: Autojen ultraääniantureiden tunnistusalueen laajentaminen. Lisäksi se tarjoaa kosketusnäytöissä Haptic Feedback -palautteen, joka simuloi fyysisten painikkeiden tuntoa.

Miksi valita Vetek Semiconductor?

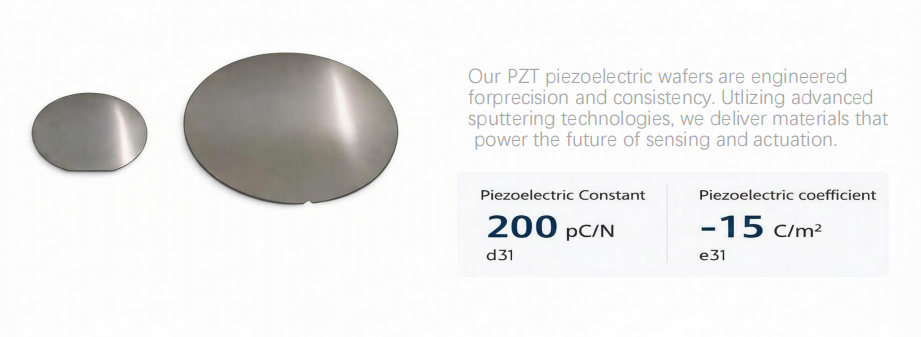

• Ylivoimaiset parametrit:Pietsosähköinen vakio d31 saavuttaa tyypillisesti arvon 200 pC/N, ja e31-kerroin on vakaa -15 C/m2.
• Monipuoliset alustat:Saatavana 6 tuuman ja 8 tuuman muodoissa, mukaan lukien korkearesistiiviset SOI-substraatit (> 5000 ohm/cm).
• Räätälöity räätälöinti:Tuemme asiakkaiden toimittamia kiekkoja (valimopalvelu) ja voimme mukauttaa PZT- ja Pt-kerrosten paksuussuhteen vastaamaan erityisiä resonanssitaajuusvaatimuksiasi.

Tekijä:Sera Lee

Akateemiset referenssit:

[1] Muralt, P. (2000). "PZT-ohutkalvot mikrosensoreille ja toimilaitteille: ongelmia ja edistystä."Journal of Micromechanics and Microengineering.

[2] Trolier-McKinstry, S., et ai. (2018). "Pietsosähköiset ohutkalvot MEMS:lle."Materiaalitutkimuksen vuosikatsaus.

[3] Akbari, M., et ai. (2016). "Pietsosähköiset mikrokoneistetut ultraäänimuuntimet (pMUT) lääketieteelliseen kuvantamiseen."Pietsosähköisissä MEMS-resonaattoreissa.
