Jos olet koskaan käsitellyt epätasaista kaasuvirtausta tai hiukkasten kontaminaatiota saostuskammiossa, VETEK CVD SiC -pinnoitettu grafiittisuihkupää on suunniteltu ratkaisemaan se. Se alkaa erittäin puhtaalla isostaattisella grafiitilla lämpöstabiilisuuden ja helpon koneistuksen saavuttamiseksi, minkä jälkeen se saa tiheän CVD-piikarbidipinnoitteen (SiC), joka tiivistää pinnan, kestää syövyttäviä kaasuja (kuten HCl tai NF₃) ja estää kaasun muodostumisen. Tuloksena on kaasunjakolevy, joka tuottaa tasaisen virtauksen kiekon poikki, kestää korkean lämpötilan epitaksia ja kestää paljon pidempään kuin paljas grafiitti tai kvartsi – joten se on luotettava komponentti CVD-, PECVD-, MOCVD-, pii- ja piikarbidi-epitaksiprosesseissa. Tarjoamme myös räätälöityjä reikäkuvioita ja -kokoja, koska kahta täysin samanlaista reaktoria ei ole.

VeTek Semiconductor High Purity Silicon Carbide (SiC) -jauhe on erityisesti kehitetty piikarbidikiteiden kasvattamiseen, puolijohdemateriaaleihin ja kehittyneisiin keraamisiin sovelluksiin. Edistyneen puhdistusteknologian ja tiukan laadunvalvonnan ansiosta piikarbidijauheemme tarjoaa erittäin alhaiset epäpuhtaudet, vakaan hiukkasjakauman ja erinomaisen koostumuksen vaativiin valmistusprosesseihin.

SiC PVT -kidekasvatusasetuksissa grafiittiosia ajetaan erittäin korkeissa lämpötiloissa pitkiä aikoja. VeTekin PyC-pinnoitettu grafiittirengas on rakennettu sellaiseen käyttöön. Pyrolyyttinen hiilikerros kerrostetaan erittäin puhtaan grafiitin päälle CVD:n kautta. Tämä antaa osalle paremman pinnan vakauden ja vähemmän hiukkasia irtoaa käytön aikana. Laitat sen yleensä lämpökentän alueelle, jotta voit hallita höyryn virtausta ja lämmön leviämistä uunin sisällä. Pinnoite hidastaa myös grafiitin sublimaatiota, kun lämpötila nousee yli 2200°C, jolloin koko komponentti kestää pidempään.

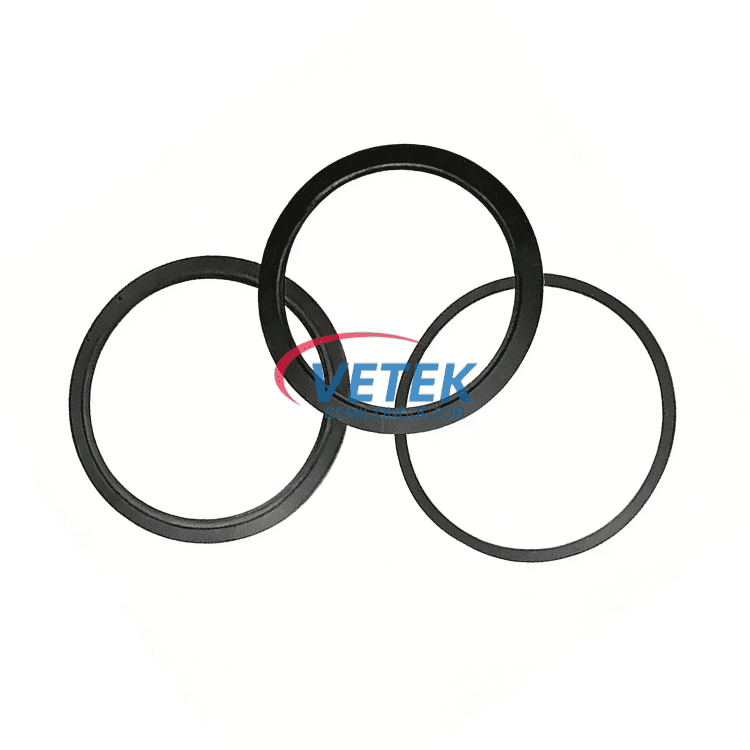

Solid SiC Focus Ring on suunniteltu ympäröimään kiekkojen seurantavyöhykettä, ja se varmistaa lineaarisen plasman jakautumisen ja tarkat reunasta keskustaan ​​etsausprofiilit.Vetek Semiconductor (Wuyi Tianyao New Material Technology Co., LTD) on valmistanut nämä ensiluokkaiset β-SiC-komponentit patentoitua Chemical Vapor Deposition (CVD) -tekniikkaa käyttäen. Höyrystämällä raaka-aineet tiiviiksi, sideaineettomaksi matriisiksi Vetek poistaa vanhemmissa materiaaleissa yleiset huokoiset mikroraot. Tavalliseen kvartsi- tai piisuojaukseen verrattuna CVD SiC -komponenttimme kestävät paljon paremmin syövyttäviä halogeenikaasuja, suojaten kiekon syvässä alle 7 nm:n logiikassa ja tiheässä muistisirun valmistuksessa. Odotamme mielenkiinnolla lisätiedustelujasi.

Tämä VeTekin AMAT 0200-03201 Wafer Lift Pin -tappi alkaa erittäin puhtaasta grafiitista, jonka jälkeen lisäämme päälle tiheän CVD SiC -pinnoitteen. Se on tehty 300 mm:n epitaksijärjestelmille ja Applied Materials EPI -reaktoreille. Miksi grafiitti ja piikarbidi? Grafiitti kestää lämpöä todella hyvin. SiC-kerros imee syövyttäviä kaasuja eikä kulu nopeasti. Ohuen seinän muotoilu? Tämä tarkoittaa puhtaampaa kiekkojen nostamista ja sijoittamista, vähemmän hiukkasia ja pidempään osien käyttöikää korkeissa lämpötiloissa. Valmistamme myös vastaavia SiC-pinnoitettuja grafiittiosia ASM-, Aixtron- ja LPE-järjestelmiin. Odotan kyselyäsi.

Vetek Semiconductor valmistaa kiekkokannattimia VEECO MOCVD -järjestelmiin, jotka on rakennettu erityisesti LED-epitaksityöhön, kuten GaN-LEDeihin, sinivihreisiin LEDeihin ja syvään UV-LED-kasvuun. Nämä alustat alkavat erittäin puhtaalla grafiitilla ja saavat tiheän CVD-piikarbidipinnoitteen (SiC). Tämä yhdistelmä kestää hyvin korkeita lämpötiloja, joita näet MOCVD:ssä – hyvä lämmönkestävyys, korroosionkestävyys ja pinnoite kestää.
