Miksi piikarbidi (SiC) PVT-kiteiden kasvu ei voi toimia ilman tantaalikarbidipinnoitteita (TaC)?

Piikarbidikiteiden (SiC) kasvatusprosessissa Physical Vapor Transport (PVT) -menetelmällä äärimmäisen korkea lämpötila 2000–2500 °C on "kaksiteräinen miekka" – samalla kun se ohjaa sublimaatiota ja lähdemateriaalien kuljetusta, se myös tehostaa dramaattisesti epäpuhtauksien vapautumista kaikista materiaaleista, jotka sisältävät erityisesti tragrafiittia lämpökentässä olevista materiaaleista. kuuman alueen komponentit. Kun nämä epäpuhtaudet tulevat kasvurajapintaan, ne vahingoittavat suoraan kiteen ydinlaatua. Tämä on perustavanlaatuinen syy, miksi tantaalikarbidipinnoitteista (TaC) on tullut "pakollinen vaihtoehto" PVT-kiteiden kasvattamisen "valinnaisen valinnan" sijaan.

1. Kaksinkertaiset tuhoavat epäpuhtaudet

Piikarbidikiteille epäpuhtauksien aiheuttamat haitat näkyvät pääasiassa kahdessa ytimen ulottuvuudessa, jotka vaikuttavat suoraan kiteen käytettävyyteen:

• Kevyt alkuaineepäpuhtaudet (typpi N, boori B):Korkeissa lämpötiloissa ne pääsevät helposti SiC-hilaan, korvaavat hiiliatomeja ja muodostavat luovuttajaenergiatasoja, mikä muuttaa suoraan kiteen kantajapitoisuutta ja ominaisvastusta. Kokeelliset tulokset osoittavat, että jokaisella typen epäpuhtauspitoisuuden 1 x 1016 cm-3 lisäyksellä n-tyypin 4H-SiC:n resistiivisyys voi laskea lähes yhden suuruusluokan, jolloin laitteen lopulliset sähköiset parametrit poikkeavat suunnittelutavoitteista.
• Metallien epäpuhtaudet (rauta Fe, nikkeli Ni):Niiden atomisäteet eroavat merkittävästi pii- ja hiiliatomien atomisäteistä. Kun ne on liitetty hilaan, ne aiheuttavat paikallisen hilan venymän. Näistä jännittyneistä alueista tulee ytimiä kohtia perustason dislokaatioille (BPD) ja pinoamisvirheille (SF), mikä vahingoittaa vakavasti kiteen rakenteellista eheyttä ja laitteen luotettavuutta.



2. Selkeämmän vertailun vuoksi kahden epäpuhtaustyypin vaikutukset on tiivistetty seuraavasti:

3. Tantaalikarbidipinnoitteiden kolminkertainen suojausmekanismi

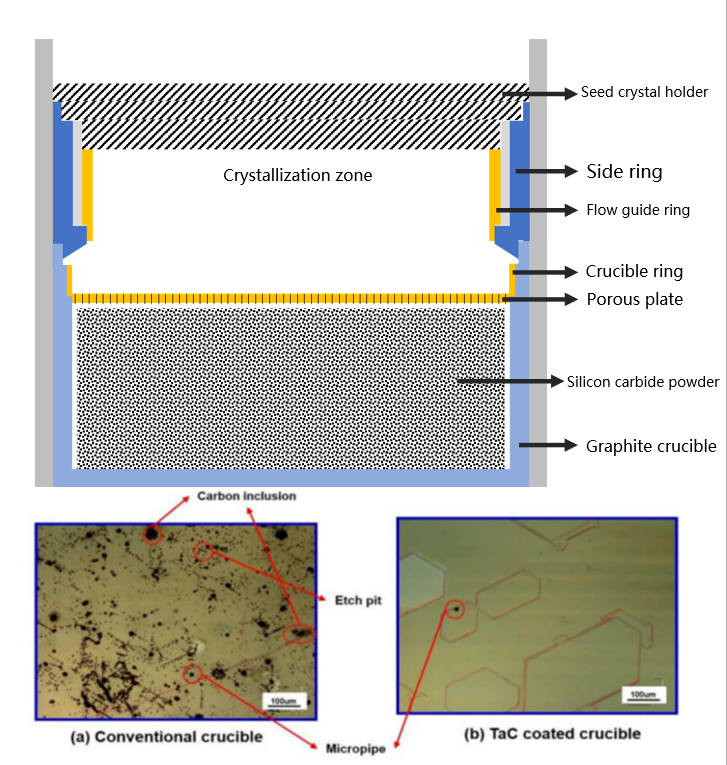

Tantaalikarbidipinnoitteen (TaC) levittäminen grafiitin kuumavyöhykekomponenttien pinnalle kemiallisen höyrypinnoituksen (CVD) avulla on todistettu ja tehokas tekninen ratkaisu estämään epäpuhtauksien saastuminen sen lähteellä. Sen ydintoiminnot pyörivät "kontaminaation estämisessä":

Korkea kemiallinen stabiilisuus:Ei aiheuta merkittäviä reaktioita piipohjaisen höyryn kanssa korkean lämpötilan PVT-ympäristöissä, mikä estää itsehajoamisen tai uusien epäpuhtauksien muodostumisen.

Matala läpäisevyys:Tiheä mikrorakenne muodostaa fyysisen esteen, joka estää tehokkaasti epäpuhtauksien diffuusion ulospäin grafiittisubstraatista.

Luonnostaan ​​korkea puhtaus:Pinnoite pysyy vakaana korkeissa lämpötiloissa ja sillä on alhainen höyrynpaine, mikä varmistaa, ettei siitä tule uutta kontaminaatiolähdettä.

4. Pinnoitteen ydinpuhtausvaatimukset

Ratkaisun tehokkuus riippuu täysin pinnoitteen omasta poikkeuksellisesta puhtaudesta, joka voidaan tarkasti todentaa GDMS (Glow Discharge Mass Spectrometry) -testillä:

5. Käytännön sovelluksen tulokset

Korkealaatuisten tantaalikarbidipinnoitteiden käyttöönoton jälkeen voidaan havaita selkeitä parannuksia sekä piikarbidikiteiden kasvussa että laitteen valmistusvaiheissa:

Kristallin laadun parantaminen:Perustason dislokaatio (BPD) tiheys vähenee yleensä yli 30 % ja kiekon resistiivisyyden tasaisuus paranee.

Parannettu laitteen luotettavuus:Teholaitteet, kuten erittäin puhtaille substraateille valmistetut SiC MOSFETit, osoittavat parempaa johdonmukaisuutta läpilyöntijännitteessä ja pienemmät varhaiset vikanopeudet.

Korkean puhtauden ja vakaiden kemiallisten ja fysikaalisten ominaisuuksiensa ansiosta tantaalikarbidipinnoitteet muodostavat luotettavan puhtaussulun PVT-kasvatetuille piikarbidikiteille. Ne muuttavat kuumavyöhykekomponentit – potentiaalisen epäpuhtauksien vapautumisen lähteen – hallittaviksi inertiksi rajaksi, mikä toimii keskeisenä perusteknologiana ydinkidemateriaalin laadun varmistamiseksi ja korkean suorituskyvyn piikarbidilaitteiden massatuotannon tukemiseksi.

Seuraavassa artikkelissa tutkimme, kuinka tantaalikarbidipinnoitteet optimoivat edelleen lämpökenttää ja parantavat kiteiden kasvun laatua termodynaamisesta näkökulmasta. Jos haluat lisätietoja täydellisestä pinnoitteen puhtauden tarkastusprosessista, voit saada yksityiskohtaiset tekniset asiakirjat viralliselta verkkosivustoltamme.
