CVD-pinnoitteet puolijohteiden epitaksissa: tekniset parametrit, SiC/TaC-valinta ja vikojen hallinta

Tekijä | Insinööri Nickwu | Insinööri, Advanced Materials Division, Vetek Semiconductor


Johdanto: Epitaksissa päällystetty grafiittisuskeptori on osa reaktorin termistä, kemiallista ja kontaminaatiorajaa. Sen arvo ei ole pelkästään pinnoitteen paksuudessa, vaan siinä, kuinka johdonmukaisesti valmis osa säilyttää kiekon lämpötilan, pinnan stabiilisuuden ja toistettavuuden kasvu- ja puhdistusjaksojen kautta.


1. CVD-pinnoitus epitaksiprosessin rajana


Keskeinen johtopäätös: Vaikka lämpötila, paine ja kaasuvirta eivät muutu, pinnoitteen karheus, kerrostumat, taskun geometria tai rajapinnan huonontuminen voivat muuttaa lämmönsiirtoa ja pinnan kemiaa. Pinnoitettua suskeptoria tulisi siksi käsitellä prosessikriittisenä reaktorin komponenttina, ei passiivisen kiekon pidikkeenä.

Tyypilliset kasvulämpötilat kuvaavat kuormitusta: GaN MOCVD kulkee usein lähellä 1000-1100°C, Si-epitaksi noin 1050-1200°C ja SiC-epitaksi noin 1500-1700°C. Kiekon lämpötila riippuu lämmittimen tehosta sekä suskeptorin geometriasta, emissiivisyydestä, taskun syvyydestä, pyörimisestä ja kaasun virtauksesta.

Planetaarinen MOCVD käyttää laminaarista virtausta ja useiden kantoaaltojen kiertoa parantaakseen paksuutta, koostumusta ja seostuksen tasaisuutta.[1]


2. CVD SiC- ja TaC-pinnoiteparametrit


Keskeinen johtopäätös: "100 μm:n pinnoite" ei ole täydellinen puolijohdemääritys. Tiheys, puhtaus, mikrorakenne, karheus, CTE, paksuusjakauma, tarttuvuus ja vikojen hallinta on otettava huomioon yhdessä, erityisesti taskuissa, reunoissa, reikissä ja varjostetuissa kohteissa, joissa paikallinen kerrostuminen voi vaihdella.


Parametri
CVD SiC
CVD TaC
Tiheys
~3,2–3,21 g/cm³
~14,3 g/cm³
CTE
~4,3–4,5 × 10⁻⁶/K
~6,3×10⁻⁶/K
Kovuus
~40-42 GPa
~2000 HK
Paksuus
~100 μm tyypillinen
≥20 μm; ~35±10 μm
Epätasaisuus
~1–3 μm, prosessista riippuvainen
Prosessista riippuvainen
Puhtaus
>6N mahdollista
Arvosanasta riippuvainen

Tekninen ketju on:

CVD lämpötila / paine / kaasusuhde → rakeiden kasvu → tiheys / karheus / jännitys → pinnoitteen käyttöikä.

Korkeampi paine lisäsi karheutta ja huokoisuutta, kun taas korkea lämpötila tuotti karkeampia rakenteita.[3]


3. Terminen tasaisuus ja juoksun välillä toistettavuus


Keskeinen johtopäätös: Pinnoite voi muuttua prosessissa ei-hyväksyttäväksi ennen kuin se kuoriutuu näkyvästi. Paksuuden ajautuminen, taantuma, kerrostumat tai karheuden muutos voivat muuttaa kiekkojen ja sukeptorin välistä lämmönsiirtoa ja emissiokykyä aiheuttaen lämpötilan tai ajamisesta juoksuun, kun komponentti näyttää edelleen mekaanisesti ehjältä.


Kiekon lämpötasapaino:

Qyhteensä = Qjohtavuus + Qsäteily + Qkonvektio

Pinnoitettu suskeptori vaikuttaa näihin termeihin materiaaliominaisuuksien, pinnan kunnon ja geometrian kautta. Taskun syvyydellä on merkitystä, koska pinnoitteen kertyminen muuttaa kiekkojen lopullista istukan geometriaa.

Nimellinen 100 μm:n pinnoite, joka vaihtelee taskun ympärillä, voi muuttaa sekä paikallista lämpöpolkua että lopullisia mittoja. Pieni vaihtelu ei automaattisesti aiheuta epätasaisuutta, mutta pinnoitteen jälkeisen taskun syvyyden tulisi olla CTQ.

Tuotannon aikana:

kasvukertymät + puhdistus + lämpökierto → karheuden/emissiokyvyn ryömintä → lämpörajan ryömintä → kiekkojen lämpötilan ryömintä → kasvunopeuden/koostumuksen poikkeama.

Komponenttien käyttöikä tulisi siksi määritellä prosessin rajoilla – ei pelkästään "ei näkyvää rikkoutumista".


4. CVD SiC vs. CVD TaC -valinta


Keskeinen johtopäätös: CVD SiC on käytännöllinen lähtökohta monille Si-, GaN- ja SiC-epitaksiosille kypsyyden, puhtautensa ja grafiitin kanssa yhteensopivuuden vuoksi. TaC tulee houkuttelevaksi, kun äärimmäiset lämpötilat tai Si-rikas kemia tekee piikarbidin taantumasta todetun elinikää rajoittavan mekanismin.


Prosessi-ikkuna
Aloitusvalinta
Suunnittelulogiikka
Si epitaksi, ~1050-1200°C
CVD SiC
Kypsä, riittävä marginaali
GaN MOCVD, ~1000-1100°C
CVD SiC
Vakiintunut kantajapinta
SiC epitaksi, ~1500-1700°C
SiC ensin; arvioi TaC, jos käyttöikä on rajoitettu
Korkeampi vakavuus
Vakava Si-rikkaiden hyökkäys
Arvioi TaC
Korkeampi tulenkestävä marginaali
>2000°C kuumavyöhykepalvelu
TaC harkitaan voimakkaasti
SiC:n stabiilisuus voi rajoittaa käyttöikää

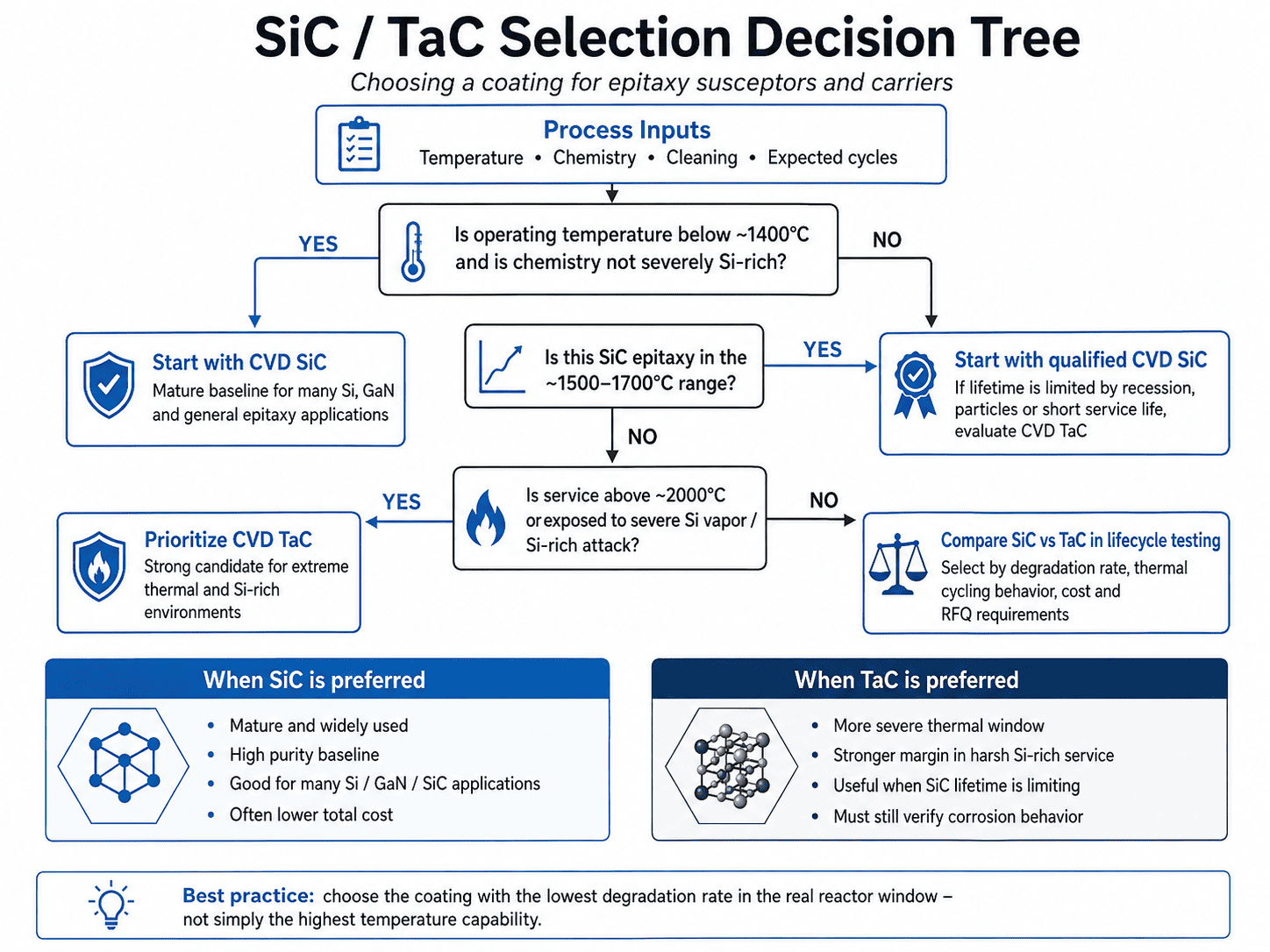

ValintapäätöspuuT < ~1400°C ja SiC kemiallisesti yhteensopiva?

→ Kyllä: hyväksy CVD SiC.

→ Ei: jatka.

SiC epitaksia ~1500-1700°C:ssa?

→ Aloita todistetusta piikarbidista. Jos taantuma, hiukkaset tai lyhyt käyttöikä hallitsevat, vertaa TaC:tä.

>2000°C tai voimakas Si-höyryaltistus?

→ Priorisoi TaC-arviointi.

TaC ei ole kemiallisesti haavoittumaton. 1973 K:ssa piihöyryssä CVD TaC muodosti TaSi2/SiC-reaktiotuotteita; lisääntyvä Si-altistus lisäsi korroosion syvyyttä ja karheutta.[4] Valinnan tulisi siksi perustua hajoamisnopeuteen todellisessa reaktorissa, ei pelkästään sulamispisteeseen.

SiC TaC Selection Decision Tree


5. CVD-pinnoitteen vikamekanismit



Keskeinen johtopäätös: Useimmat päällystettyjen suskeptorien viat johtuvat kytketyistä lämpörasioista, kerrostuman epätasaisuudesta, kemiallisesta taantumasta ja puhdistus- tai käsittelyvaurioista. Epäonnistumisen analyysin tulisi yhdistää näkyvä vika sen juurimekanismiin ja sitten kiekkojen oireeseen sen sijaan, että pysähtyisi "pinnoitteen kuorimiseen".

Vikatila
Juurimekanismi
Pääprosessin riski
Mikrohalkeilu
CTE-epäsopivuus + lämpökierto
Kaasun sisäänpääsy, hiukkaset
Delaminaatio
Jäännösjännitys / heikko rajapinta
Hiutaleet
Neulanreikä/huokoisuus
Epätäydellinen tiivistyminen
Grafiittivalotus
Reunojen halkeilu
Stressi/käsittely
Paikalliset hiukkaset
Kemiallinen taantuma
Korkea-T-reaktiivinen kemia
Epätasaisuus/emissiovoimapoikkeama
Talletusten kertyminen
Parasiittiset laskeumat
Lämpö/virtaus


Hyödyllinen ensimmäisen asteen lämpöjännityssuhde on:

σ ≈ E × Δα × ΔT

missä E on pinnoitusmoduuli, Δα pinnoitteen/substraatin CTE-ero ja ΔT lämpömuutos. Tästä syystä grafiitin CTE-sovitus on melkein yhtä tärkeä kuin pinnoitteen puhtaus.

Syvät taskut, reiät ja urat voivat vastaanottaa erilaisia ​​esiasteita:

paikallinen ohut/huokoinen pinnoite → lämpö/kemiallinen vaikutus → grafiitille altistuminen → eroosio → hiukkaset → kiekkojen vian riski.

Komponentti voi siksi saavuttaa prosessin elinkaaren loppuun ennen mekaanista käyttöiän loppua.

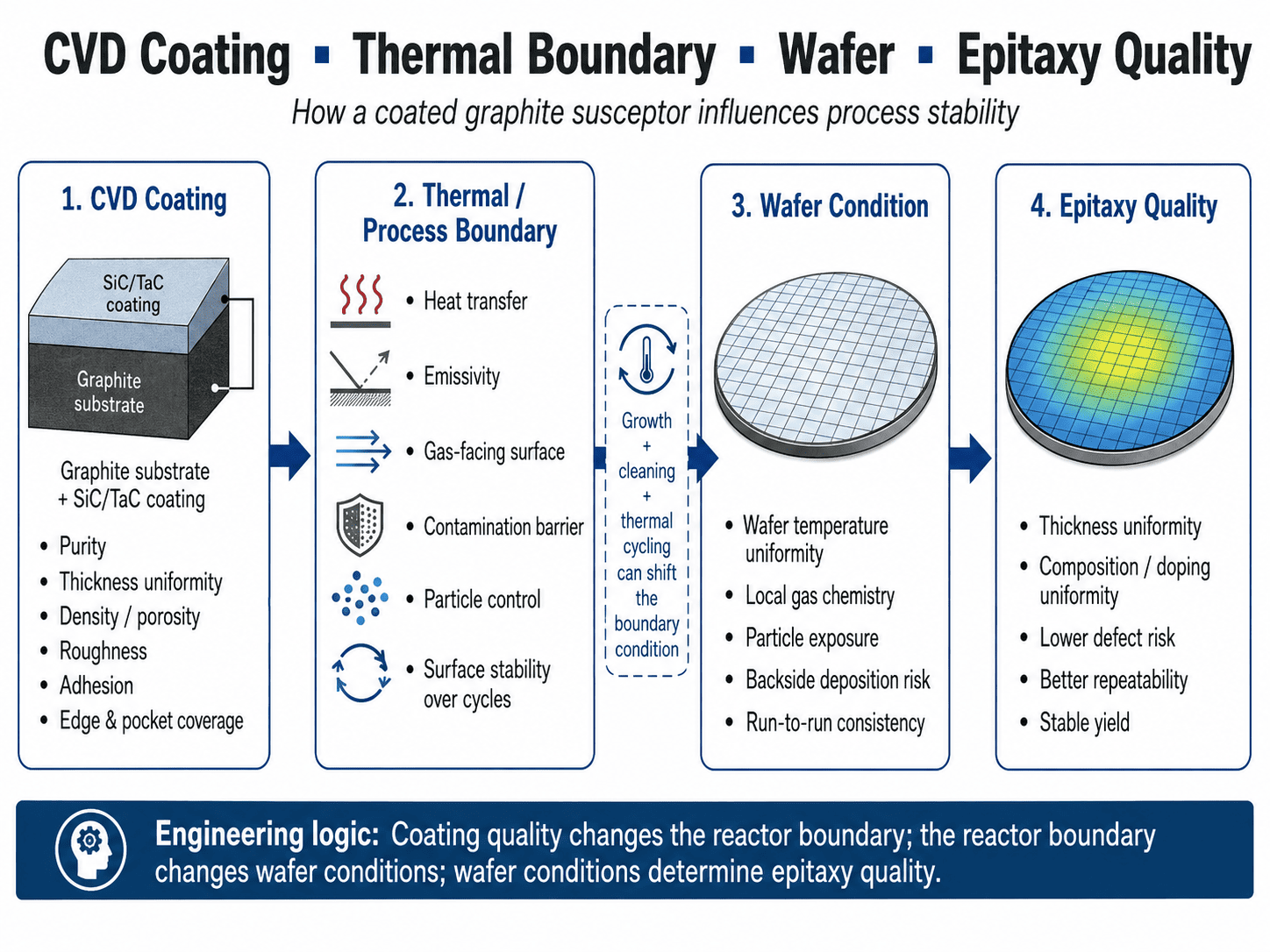

Engineering Mechanism Diagram from CVD Coating to Epitaxy Quality

6. Pätevyys ja tarjouspyyntövaatimukset


Keskeinen johtopäätös: Hyväksynnän tulee muuntaa reaktorin olosuhteet mitattavissa oleviksi CTQ:iksi ja varmistaa ne valmiilla geometrialla. Pelkät materiaalitodistukset eivät riitä; Tavoitteena on toistettava pinnoitteen eheys, mitat ja lämpö/kemiallinen käyttäytyminen edustavien kasvu- ja puhdistusjaksojen kautta.

Käytännön eritelmän tulee sisältää:


  • Materiaali: grafiittilaatu, puhtaus, CTE; pinnoitusvaihe ja puhtaus.
  • Pinnoite: paksuus, paikalliset rajat, karheus, reikä/huokoisuuskriteerit, adheesio- tai lämpösyklikriteerit.
  • Geometria: taskun syvyys pinnoituksen jälkeen, tasaisuus/poisto, ulkohalkaisija/ID, reiät ja kiertoon liittyvät CTQ:t.
  • Käsitellä: kiekon koko, lämpötila, kaasut, paine, lämmitys/kiertotila, puhdistuskemia ja odotetut jaksot.


Suositellut tarkistuspisteet:

Saapuvat → määritellyt kasvusyklit → puhdistus → käyttöiän loppu.

Näiden tarkistuspisteiden korreloiminen hiukkasten ja kiekkojen tietojen kanssa on hyödyllisempää kuin pelkkä visuaalinen tarkastus.


7. FAQ


Kuinka paksu CVD SiC:n tulisi olla?

Noin 100 μm on hyödyllinen vertailuarvo, ei yleinen optimi. Geometria, korroosionvara, jännitys ja mittatoleranssi määräävät kohteen.

Kestääkö paksumpi pinnoite aina pidempään?

Ei. Se lisää korroosioreserviä, mutta voi myös lisätä jäännösjännitystä ja mittasiirtymää.

Miksi SiC-pinnoite kuoriutuu?

Tyypillisiä tekijöitä ovat CTE-epäsopivuus, jäännösjännitys, rajapinnan viat, reunageometria, lämpökierto, kemiallinen hyökkäys ja puhdistusvauriot.

Milloin TaC:n tulisi korvata SiC?

Kun korkean lämpötilan tai Si-rikas hyökkäys on osoittautunut hallitsevaksi piikarbidin käyttöiän rajaksi ja TaC antaa paremman elinkaarituloksen.


Johtopäätös


Keskeinen johtopäätös: CVD-pinnoitettu grafiitti tulee hyväksyä osaksi epitaksiprosessia. Tavoitteena on vakaa lämpö-, kemiallinen ja mittakäyttäytyminen koko tuotannon ajan, ja käyttöiän lopun määrittelevät mitattavissa olevat prosessin CTQ:t pelkkien näkyvien vaurioiden sijaan.

Tekninen ketju on:

grafiittisubstraatti → CVD-mikrorakenne → valmis geometria → lämpö/kemiallinen stabiilius → kiekon toistettavuus.

Parempi kysymys ei ole vain "Kuinka paksu pinnoite on?" mutta "Kuinka tämä komponentti käyttäytyy toistuvien kasvu-, puhdistus- ja lämpöjaksojen jälkeen, ja mikä mitattavissa oleva raja määrittää sen käyttöiän lopun?"
