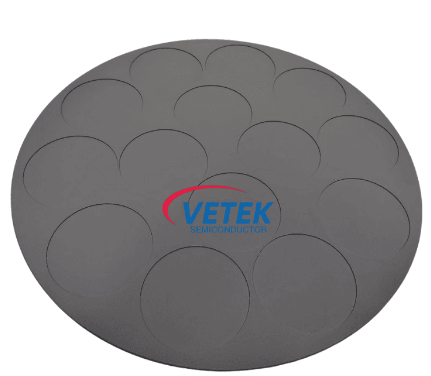

Mikä tekee piikarbidilla päällystetystä grafiittisuskeptorista ASM:lle välttämättömän vakaiden epitaksitulosten kannalta?

Miksi tällä komponentilla on merkitystä ASM-epitaksilaitteissa?

Epitaksiprosessissa suskeptori tekee muutakin kuin pitää kiekon paikoillaan. Se toimii fyysisenä rajapintana kiekon, lämpökentän, reaktiivisen kaasuympäristön ja laitealustan välillä. Kun aSiC-pinnoitettu grafiittisuskeptori ASM:lletoimii hyvin, kiekko vastaanottaa vakaamman lämmönsiirron, kammioympäristö pysyy puhtaampana ja prosessi voi toimia vähemmillä katkoksilla.

Monilla tuotantolinjoilla insinöörit alkavat havaita suskeptoriongelmia epäsuorasti. Ensimmäinen merkki ei välttämättä ole näkyvästi vaurioitunut osa. Se voi ilmetä kiekkojen välisenä epäjohdonmukaisuutena, epätavallisina hiukkasina, ajautuneen kalvon paksuuden, ominaisvastuksen vaihtelun tai odotettua lyhyemmän huoltojakson. Siihen mennessä, kun osa osoittaa selvää halkeilua, kuoriutumista tai pintaeroosiota, prosessi on saattanut jo kärsiä toistuvasta epävakaudesta.

Tästä syystä ostopäätöksen ei tulisi keskittyä pelkästään hintaan tai visuaaliseen samankaltaisuuteen. PäteväSiC-pinnoitettu grafiittisuskeptori ASM:lletäytyy vastata ASM-laitteiston rakennetta, kestää toistuvia lämpökiertoja, vastustaa prosessikaasuja ja säilyttää puhtaan pinnan vaativissa epitaksiaalisissa olosuhteissa. Puolijohteiden valmistuksessa edullinen seisokkeja aiheuttava komponentti on harvoin loppujen lopuksi edullinen.

Mitä ongelmia ostajat yleensä kohtaavat tavallisten suskeptoreiden kanssa?

Monet ostajat ottavat yhteyttä tavarantoimittajiin vasta, kun he ovat jo kokeneet tuotantoongelmia. Heidän edellinen suskeptorinsa saattoi näyttää aluksi hyväksyttävältä, mutta epäonnistui useiden lämmitys- ja jäähdytysjaksojen jälkeen. Yleisimmät ongelmat liittyvät usein pinnoitteen laatuun, grafiitin puhtauteen, koneistustarkkuuteen tai asiakkaan prosessiympäristön riittämättömyyteen.

Huonolaatuinen suskeptori voi aiheuttaa ketjureaktion. Jos pinnoite ei ole tarpeeksi tiivis, syövyttävät kaasut voivat hyökätä grafiittipohjaan. Jos pinnoitteen tarttuvuus on heikko, lämpökierto voi aiheuttaa mikrohalkeamia tai kuoriutumista. Jos mittoja ei valvota kunnolla, osa ei ehkä istu oikein työkalussa. Jos pintakäsittely on liian karkea tai epätasainen, hiukkasriskit voivat kasvaa käytön aikana.

• Hiukkaskontaminaatio:Löysä pinnoite, pintavirheet tai paljastunut grafiitti voivat päästä kammioon ei-toivottuja hiukkasia.
• Lyhyt käyttöikä:Pinnoitteen heikko tarttuvuus voi johtaa ennenaikaiseen halkeilemiseen, kuoriutumiseen tai korroosioon.
• Terminen epätasaisuus:Materiaalin huono sakeus tai epätarkka geometria voi häiritä lämmön jakautumista kiekon poikki.
• Laitteiden yhteensopimattomuus:Pienet mittavirheet voivat aiheuttaa asennusvaikeuksia tai epävakaa kiekkojen tuen.
• Odottamaton seisokki:Toistuva vaihto lisää huoltopainetta ja vähentää laitteiden saatavuutta.
• Epäselvä toimittajaviestintä:Jotkut toimittajat myyvät yleistuotetta kysymättä tarpeeksi prosessiolosuhteista, kiekkojen koosta, laitemallista tai pinnoitusvaatimuksista.

Kun valitset aSiC-pinnoitettu grafiittisuskeptori ASM:lle, näistä kipukohdista tulee keskustella ennen tilauksen tekemistä. Vakavan toimittajan tulee osata puhua materiaalivalinnasta, pinnoitusprosessista, tarkastusmenetelmistä ja räätälöintivaihtoehdoista asiakkaan todellista tuotantoympäristöä vastaavalla tavalla.

Mistä luotettavan piikarbidipäällysteisen grafiittisuskeptorin pitäisi olla valmistettu?

LuotettavaSiC-pinnoitettu grafiittisuskeptori ASM:lleyleensä yhdistää erittäin puhtaan grafiittisubstraatin tiheään piikarbidipinnoitteeseen. Grafiittipohja tarjoaa työstettävyyden, lämpösuorituskyvyn ja rakenteellisen tuen. Piikarbidipinnoite suojaa grafiittipintaa suoralta altistumiselta korkean lämpötilan kemiallisille ympäristöille.

Pohjamateriaalilla on väliä, koska grafiitti ei ole sama asia. Puolijohdetason suskeptori vaatii korkean puhtauden, vakaan tiheyden, hienon rakenteen ja tasaisen koneistuskäyttäytymisen. Jos grafiitti sisältää liikaa epäpuhtauksia tai sen sisäinen rakenne on epätasainen, se voi vaikuttaa pinnoitteen laatuun ja pitkäaikaiseen stabiilisuuteen.

Pinnoite on yhtä tärkeä. Korkealaatuisen SiC-pinnoitteen tulee olla tiheä, jatkuva, hyvin sidottu ja soveltuva toistuvaan lämpökiertoon. Käytännössä pinnoitteen tulee vastustaa aggressiivisten prosessikaasujen aiheuttamaa eroosiota ja vähentää hiukkasten pääsyä kiekkoympäristöön. Pinnoitteen pintaa on myös valvottava huolellisesti, koska pinnan karheus ja paikalliset viat voivat vaikuttaa puhtauteen ja toistettavuuteen.

WuYi TianYao Advanced Material Tech.Co.,Ltd.ymmärtää, että puolijohdeasiakkaat eivät vain osta muotoiltua grafiittiosaa. He etsivät hallittua materiaaliratkaisua, joka tukee puhtaampaa epitaksiaalista kasvua, ennakoitavampia prosessituloksia ja pidempiä huoltovälejä.

Mitä teknisiä tekijöitä tulisi verrata ennen tilaamista?

Ennen ostamista aSiC-pinnoitettu grafiittisuskeptori ASM:lle, ostajien tulisi vertailla muutakin kuin tuotteen nimeä ja hintaa. Seuraava taulukko antaa käytännön näkemyksen kohdista, joilla on yleensä eniten merkitystä toimittajan arvioinnissa.

Ammattimaisen arvioinnin tulisi yhdistää nämä tekijät todellisiin prosessitavoitteisiin. Esimerkiksi SiC-homoepitaksia käyttävä asiakas voi painottaa enemmän korkeiden lämpötilojen korroosionkestävyyttä ja pitkää käyttöikää. GaN-on-Si:iin keskittynyt asiakas saattaa välittää syvästi lämmön konsistenssista ja hiukkasten hallinnasta. OikeaSiC-pinnoitettu grafiittisuskeptori ASM:lletulee valita prosessitodellisuuden mukaan, ei vain luettelon sanamuodon mukaan.

Kuinka se parantaa prosessin vakautta ja kiekkojen laatua?

Epitaksia on herkkä pienille muutoksille. Lämpötilan jakautuminen, kaasuvirtaus, pinnan kunto, kiekkojen istuvuus ja kammion puhtaus voivat kaikki vaikuttaa lopullisen kerroksen laatuun. TalliSiC-pinnoitettu grafiittisuskeptori ASM:lleauttaa vähentämään muuttujia, joita insinöörit eivät halua taistella joka päivä.

Ensinnäkin lämmön tasaisuus on suuri huolenaihe. Jos suskeptorilla on epäjohdonmukainen rakenne, huono koneistustarkkuus tai epätasainen pinnoite, lämmönsiirto voi muuttua epävakaaksi. Tämä epävakaus voi ilmetä vaihteluna kiekon välillä tai erästä toiseen. Huolellisesti valmistettu suskeptori tukee ennakoitavampaa lämpökenttää, mikä auttaa insinöörejä ylläpitämään prosessiikkunoita varmemmin.

Toiseksi pinnoitteen eheys vaikuttaa suoraan puhtauteen. Korkeissa lämpötiloissa paljas grafiitti, mikrohalkeamat, kuoriutuvat alueet tai heikot pinnoitealueet voivat lisätä kontaminaatioriskiä. Tiheä ja hyvin kiinnittyvä piikarbidipinnoite auttaa suojaamaan grafiittipohjaa ja vähentämään pinnan hajoamisen aiheuttamaa hiukkasten muodostumista.

Kolmanneksi mittatarkkuus tukee toistettavaa kiekkojen sijoittelua. Jos kiekko ei istu oikein tai jos suskeptori ei sovi laitteen rajapintaan, prosessi voi muuttua epävakaaksi, vaikka itse materiaali olisi hyväksyttävää. Tästä syystä tarkka koneistus ja rakenteellinen replikointi ovat tärkeitä ASM-sovelluksissa.

Lopuksi, kestävyys auttaa alentamaan piilokustannuksia. Pidempään kestävä osa voi vähentää vaihtotiheyttä, huollon suunnittelupainetta, kammion seisokkeja ja hätähankintoja. Monille tehtaille kallein suskeptori ei ole se, jonka hinta on korkein. Se on se, joka epäonnistuu tuotannon aikana ja pakottaa työkalun offline-tilaan.

Mitä ostotiimien tulee varmistaa toimittajilta?

Hankintaryhmät saavat usein samanlaisia ​​tarjouksia eri toimittajilta, mutta kunkin tarjouksen todellinen arvo voi olla hyvinkin erilainen. Vakavan toimittajan tulee auttaa ostajaa selventämään käyttöehtoja, ei kiirehtiä ostajaa vakioosaan ilman teknistä keskustelua.

Ennen kuin vahvistat tilauksen aSiC-pinnoitettu grafiittisuskeptori ASM:lle, ostajien tulee laatia seuraavat perustiedot:

• ASM-laitteen malli tai yhteensopivan alustan tiedot
• Kiekon koko ja kiekkojen tukivaatimukset
• Alkuperäisen osan piirustus, näyte tai avaimen mitat, jos saatavilla
• Käyttölämpötila-alue ja prosessikaasuympäristö
• Odotettu pinnoitteen paksuus tai pinnan viimeistelyvaatimukset
• Nykyiset kipukohdat, kuten kuoriutuminen, hiukkaset, korroosio tai lyhyt käyttöikä
• Vaaditut tarkastusasiakirjat, pakkausodotukset ja toimitusaikataulu

Nämä tiedot auttavat toimittajaa ymmärtämään, tarvitseeko ostaja vakiovaihtoa, räätälöityä geometriaa, tietyn pinnoitteen paksuutta vai prosessisuuntautuneempaa ratkaisua. Arvokkaiden epitaksijärjestelmien kohdalla tämä varhainen viestintä voi estää kalliit virheet.

Luotettavan toimittajan tulee myös pystyä selittämään, kuinka se valvoo koneistustarkkuutta, pinnoitteen laatua, pinnan kuntoa, pakkaussuojausta ja lopputarkastusta. Kun ostaja ei pääse heti käymään tehtaalla, selkeä tekninen viestintä tulee entistä tärkeämmäksi.

Missä tätä suskeptoria käytetään yleisesti?

A SiC-pinnoitettu grafiittisuskeptori ASM:llekäytetään pääasiassa epitaksiaalisissa prosesseissa, joissa kiekot vaativat vakaata tukea korkeissa lämpötiloissa ja kontrolloiduissa kaasuolosuhteissa. Se on erityisen tärkeä edistyneille puolijohdemateriaaleille ja -laitteille, jotka vaativat puhtaita, toistettavia kasvuympäristöjä.

Sama osan nimi voi esiintyä eri sovellusskenaarioissa, mutta tarkat vaatimukset eivät välttämättä ole identtisiä. Tehdas, joka työskentelee suuren volyymin tuotannossa, saattaa välittää eniten käyttöiästä ja johdonmukaisuudesta. Tutkimusryhmä saattaa tarvita joustavaa räätälöintiä. Huoltoryhmä voi asettaa etusijalle nopean vaihdon ja tarkan sovituksen. Tästä syystä toimittajaviestinnän tulee aina alkaa todellisesta prosessiympäristöstä.

Kuinka käyttäjät voivat pidentää käyttöikää päivittäisessä käytössä?

Jopa hyvin tehtySiC-pinnoitettu grafiittisuskeptori ASM:llevaatii asianmukaista käsittelyä. Puolijohdekomponentit ovat herkkiä kontaminaatiolle, iskuille, äkillisille lämpötilan muutoksille ja väärille puhdistusmenetelmille. Hyvät toimintatavat voivat pidentää käyttöikää ja suojata prosessin vakautta.

• Käsittele puhtailla käsineillä:Vältä suoraa käsikosketusta, joka voi siirtää öljyjä, pölyä tai muita epäpuhtauksia.
• Vältä mekaanisia iskuja:Pinnoite on kova, mutta terävä törmäys tai väärä pinoaminen voi silti aiheuttaa paikallisia vaurioita.
• Tarkista ennen asennusta:Tarkista, onko näkyvissä halkeamia, hilseilyä, halkeamia tai epätavallisia pinnan jälkiä.
• Noudata hyväksyttyjä puhdistusmenetelmiä:Älä käytä aggressiivisia puhdistusvaiheita, jotka eivät sovellu pinnoitteen tai prosessin vaatimuksiin.
• Hallitse lämpöshokkia:Äkilliset lämpötilan muutokset voivat lisätä pinnoitteen ja alustan rajapinnan rasitusta.
• Tallenna huoltojaksot:Käyttöhistorian seuranta auttaa ennustamaan vaihtoajankohdan ja välttämään hätäkatkoksia.
• Säilytä huolellisesti:Käytä suojaavaa pakkausta ja puhtaita säilytysolosuhteita, jotta pinta ei vaurioidu ennen asennusta.

Huoltoryhmien tulee myös olla yhteydessä toimittajaan, kun epänormaali vika ilmenee. Valokuvat vaurioituneista alueista, prosessiolosuhteista, syklihistoriasta ja puhdistusmenetelmistä voivat auttaa tunnistamaan, liittyykö ongelma toimintaan, pinnoitteen valintaan, kammion kuntoon vai osan suunnitteluun.

FAQ

Mitä ostajien tulee muistaa ennen toimittajan valintaa?

Valitsemalla aSiC-pinnoitettu grafiittisuskeptori ASM:lleon tekninen päätös yhtä paljon kuin ostopäätös. Oikea osa voi auttaa vakauttamaan prosessia, suojaamaan kiekkojen laatua, vähentämään seisokkeja ja tukemaan ennakoitavampaa tuotannon suunnittelua. Väärä osa voi aiheuttaa piilohäviöitä, jotka ovat paljon suurempia kuin alkuperäinen hintaero.

Ostajien tulee etsiä toimittajaa, joka ymmärtää puolijohdeprosessin vaatimukset, kysyy käytännön kysymyksiä, tukee räätälöintiä, valvoo pinnoitteen laatua ja tarjoaa selkeän teknisen viestinnän. Tiimille, jotka kohtaavat pinnoitteen epäonnistumista, hiukkasongelmia, lämpöepävakautta tai toistuvaa vaihtoa, paremmin suunnitellusta suskeptorista voi tulla merkittävä parannuskohta epitaksiatyönkulussa.

WuYi TianYao Advanced Material Tech.Co.,Ltd. tarjoaa materiaalikeskeistä tukea asiakkaille, jotka tarvitsevat luotettavia grafiitti- ja pinnoitusratkaisuja vaativiin puolijohdesovelluksiin. Jos arvioit aSiC-pinnoitettu grafiittisuskeptori ASM:lle, vertailet vaihtovaihtoehtoja tai yrität ratkaista toistuvia prosessin kipukohtia, ota meihin yhteyttä jo tänään keskustellaksesi laitevaatimuksistasi, piirustuksistasi, näytteistäsi ja tuotantotavoitteistasi.
