Mikä on piikarbidipinnoite (SiC)? Ominaisuudet, CVD-prosessi ja sovellukset

Yksityiskohtainen yhteenveto

A piikarbidipinnoite (SiC-pinnoite)on tiheä piikarbidikerros, joka on kerrostettu komponentin pinnalle, yleensä erittäin puhdasta grafiittia, luomaan kemiallisesti kestävä ja lämpöstabiili prosessirajapinta. Puolijohdelaitteessa pinnoitteen valmistetaan yleensäkemiallinen höyrypinnoitus (CVD).

Sen suorituskyky tulee yhdistetystä järjestelmästägrafiittisubstraatti, CVD SiC -kerros, komponenttien geometria ja reaktoriympäristö.

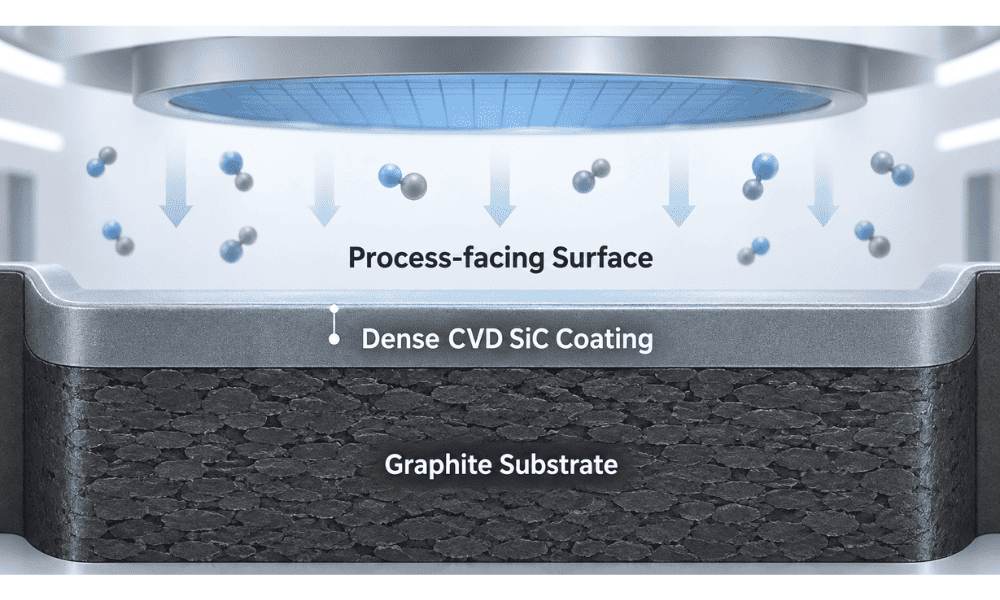

1. Mikä on piikarbidipinnoite?

Grafiittia käytetään laajalti puolijohteiden kuumavyöhykkeisiin, koska se on koneistettavissa ja lämpöstabiili. Paljas grafiitti voi kuitenkin reagoida prosessikaasujen kanssa, hapettua, vapauttaa epäpuhtauksia tai tuottaa hiukkasia pinnan hajottua.

CVD SiC muuttaa tämän pinnan kunnon. Piikarbidi kerrostetaan tiheänä monikiteisenä kerroksena koneistetun grafiittirungon päälle, mikä luo esteen grafiitin ja prosessiympäristön välille.

Prosessikaasu / kiekko → Tiheä CVD SiC -pinta → SiC/grafiittiliitäntä → erittäin puhdas grafiittirunko

Grafiitti toimittaa rakenteen rungon, lämpömassan ja työstettävyyden; SiC tarjoaa prosessiin päin olevan pinnan. Rajapinnan on selviydyttävä saostuksesta, jäähdytyksestä ja toistuvista reaktorijaksoista.

SGL Carbon kuvailee kaupallisia piikarbidipinnoitteita tiheänä, kulutusta ja korroosiota kestävinä CVD-kerroksina, jotka on kerrostettu isostaattiselle grafiitille ja joiden käyttökohteet kattavat puolijohdekiteiden kasvun, pii/SiC-epitaksia jaMOCVD.

Tästä syystä puolijohdelaatuiset SiC-pinnoitetut osat tulisi arvioidasuunnitellut materiaalijärjestelmät, eikä vain "grafiittia pinnoitteella".

CVD SiC Coating vs Solid SiC

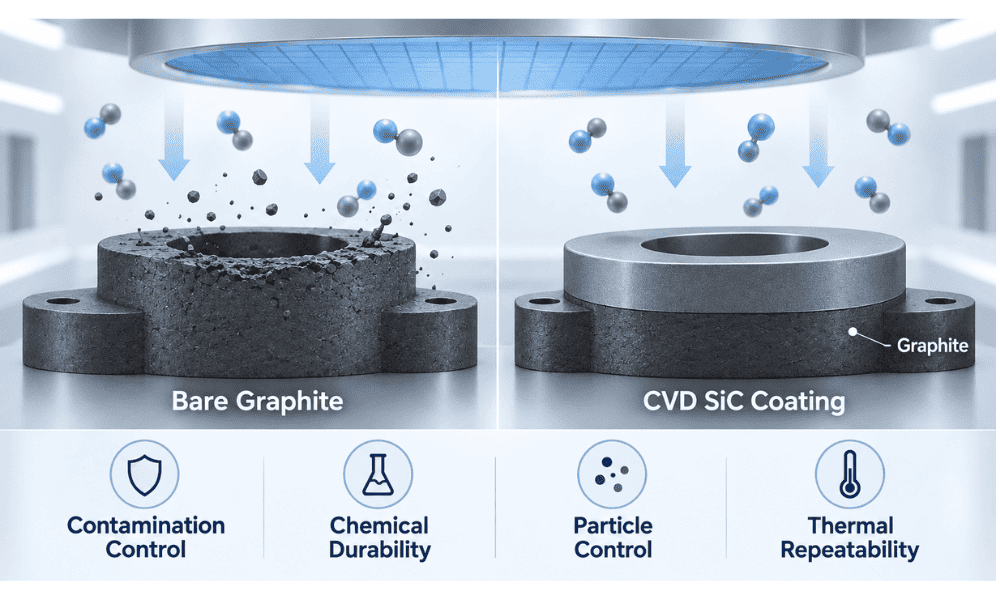

2. Miksi grafiitti päällystetään piikarbidilla puolijohdelaitteessa?

Tarkoituksena on yhdistää grafiitin valmistus- ja lämpöedut vaativiin puolijohde-olosuhteisiin paremmin sopivaan pintaan.

Grafiittisuskeptori tai kiekkopidike voidaan työstää tiukoille toleransseille ja monimutkaisille taskuille. CVD SiC suojaa sitten prosessikaasuille ja puhdistukselle alttiina olevaa pintaa. Tämä yhdistelmä ratkaisee neljä suurta huolenaihetta.

Saastumisen valvonta.Tiheä, erittäin puhdas pinta auttaa eristämään alla olevan grafiitin kiekkoympäristöstä.

Kemiallinen kestävyys.Epitaxy ja MOCVD käyttävät aggressiivisia esiasteita ja puhdistuskemiaa; SiC parantaa vastustuskykyä verrattuna paljaaseen grafiittiin.

Hiukkasten hallinta.Halkeamat, kuoriutuminen tai pinnan rappeutuminen voivat olla hiukkaslähteitä, joten pinnoitteen eheys on suoraan tärkeä prosessin puhtaudelle.

Terminen toistettavuus.Suskeptorit ja kantajat ovat osa reaktorin lämpökenttää. Niiden geometrian ja pinnan kunnon tulee pysyä vakaina, jotta kiekkojen lämpötila pysyy toistettavissa.

Mersen määrittelee korkean lämpötilan, suuren tyhjiön, aggressiiviset kaasumaiset esiasteet, kontaminaatiovalvonnan ja puhdistushappojen kestävyyden tärkeimmiksi käyttövaatimuksiksi grafiittilaitteille, joita käytetään epitaksissa ja MOCVD:ssä. Se korostaa myös grafiitin/SiC CTE:n yhteensopivuutta pinnoitteen eheyden kannalta tärkeänä.

Tämä selittää, miksi pinnoitteen laatua ei voida erottaagrafiitin laatu, mittatarkkuus tai reaktorin olosuhteet. Kemiallisesti erinomainen piikarbidikerros vääristyneen tai huonosti suunnitellun komponentin päällä voi silti tuottaa huonon prosessin suorituskyvyn.

3. Kuinka CVD-piikarbidipinnoite valmistetaan?

Tyypillinen valmistusketju on:

Grafiitin valinta → Tarkkuustyöstö → Puhdistus → Pinnan esikäsittely → CVD SiC -pinnoitus → Tarkastus

Grafiitti valitaan puhtauden, mikrorakenteen ja lämpökäyttäytymisen perusteella, minkä jälkeen koneistetaan ennen pinnoitusta, koska tasaisuus, taskun syvyys ja reunageometria vaikuttavat lopullisiin mittoihin ja pinnoitteen tasaisuuteen.

CVD:n aikana kaasumaiset esiasteet tulevat korkean lämpötilan reaktoriin. Reaktiiviset lajit saavuttavat grafiitin pinnan, jossa piikarbidi ydintyy ja kasvaa jatkuvaksi kerrokseksi.

SGL Carbon raportoi julkisesti tyypillisiksi piikarbidin laskeumalämpötiloiksi noin1200-1300°Ckaupallista pinnoitusprosessia varten. Se ilmoittaa β-SiC:n tai kuutiometrisen 3C-SiC:n yhdelle pinnoitusjärjestelmälle.

Viimeaikainen tutkimus CVD-SiC-pinnoitetuista grafiittisuskeptoreista osoittaa edelleen, että pinnoitteen rakenne riippuu voimakkaasti käsittelyolosuhteista.

A 2026Tieteelliset raportittutkimuksessa selvitettiin laskeumaa1 100 - 1 350 °C, yhdessä paineen ja H2/MTS-suhteen muutosten kanssa. Tutkijat havaitsivat merkittäviä muutoksia pinnoitteen morfologiassa, karheudessa, stoikiometriassa ja kovuudessa, mikä osoittaa suhteen:

CVD-parametrit → SiC-mikrorakenne → Pinnoitteen ominaisuudet → Komponentin suorituskyky.

Tärkeä insinöörioppi on se"CVD SiC" ei ole yksi kiinteä materiaali.

Erittely, kuten:

"100 μm SiC pinnoite"

kuvaa vain paksuutta.

Se ei määrittele täysin:

l puhtaus;

l huokoisuus;

l viljan rakenne;

l pinnan karheus;

l pinnoitteen yhtenäisyys;

l käyttöliittymän laatu;

l jäännösstressiä.

Puolijohdelaitteessa nämä tekijät voivat olla yhtä tärkeitä kuin nimellispaksuus.

Yleiset pinnoitevirheet

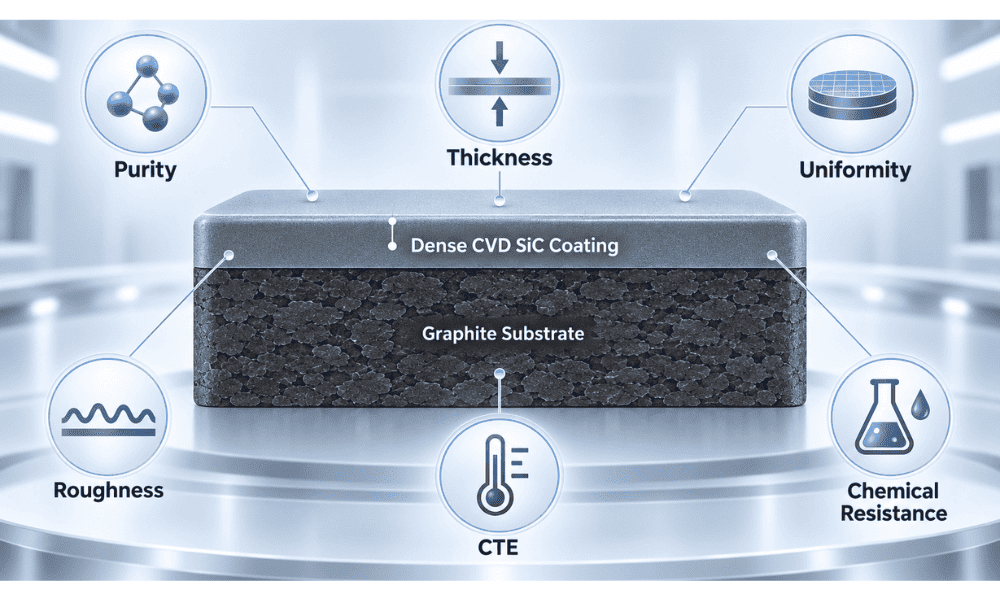

4. Mitkä piikarbidipinnoitteen ominaisuudet ovat tärkeimpiä?

Puolijohteiden käytössä hyödyllisimpiä ominaisuuksia ovat ne, jotka liittyvät kontaminaation hallintaan, prosessin stabiilisuuteen ja komponenttien käyttöikään.

Julkisena kaupallisena vertailuarvona SGL Carbon raportoi yhden piikarbidipinnoitteen tilavuustiheyden olevan noin3,2 g/cm³, kovuus40 GPa, lämpölaajeneminen4,3 × 10^-6 K^-1100–600°C ja tyypillinen pinnoitteen paksuus100 μm. Nämä arvot ovat pikemminkin esimerkkejä kuin yleisiä puolijohdemäärityksiä.

Kaksi parametria ansaitsevat erityistä huomiota:pinnoitteen paksuus ja CTE.

1. Paksumpi piikarbidipinnoite ei ole automaattisesti parempi.

Lisäpaksuus voi tarjota suuremman suojaesteen, mutta se voi myös muuttaa komponenttien mittoja ja lisätä kertynyttä jäännösjännitystä. Tämä tulee tärkeäksi suskeptoreille jakiekkojen alustatjossa taskun syvyys, tasaisuus ja reunageometria ovat prosessikriittisiä.

2. CTE-sovitus on yhtä tärkeä.

SiC kerrostetaan korkeassa lämpötilassa ja jäähtyy sitten yhdessä grafiittisubstraatin kanssa. Jos piikarbidi ja grafiitti laajenevat ja supistuvat eri tavalla, mekaaninen jännitys kehittyy rajapinnan lähellä.

Yksinkertaistettu vikapolku on:

CTE-virhe → Jäännösjännitys → Mikrohalkeama → Halkeamien leviäminen → Delaminaatio → Hiukkaset / Paljastunut grafiitti

Tämä mekanismi selittää, miksi pinnoitteen vikaa ei aina voida ratkaista yksinkertaisesti lisäämällä paksuutta.

A 2026Ceramics InternationalTutkimuksessa tutkittiin erityisesti grafiitille kerrostettua piikarbidia 1 260 °C:ssa, 1 280 °C:ssa ja 1 320 °C:ssa ja havaittiin, että laskeumalämpötila vaikutti mikrorakenteeseen ja rajapintojen tarttumiseen.

Siksi pinnoitteen laatua tulisi arvioida seuraavien yhdistelmän perusteella:

Puhtaus + mikrorakenne + yhtenäisyys + käyttöliittymän eheys + geometria

pelkän paksuuden sijaan.

5. Missä piikarbidilla päällystettyä grafiittia käytetään ja miten se tulisi valita?

Vahvimmat sovellukset ovat komponentit, jotka kohtaavat korkeita lämpötiloja, reaktiivista kemiaa ja tiukat kiekkotason vaatimukset.

1. Silicon Epitaxy

SiC-pinnoitetut grafiittisuskeptorit tukevat kiekkoja osallistuessaan lämmönsiirtoon. Tasaisuus, taskun geometria, pinnoitteen tasaisuus ja pinnan kunto voivat vaikuttaa kiekon lämpötilaan ja epitaksiaaliseen tasaisuuteen.

Pinnoite on siksi osa laajempaa lämpöjärjestelmää:

Lämmitin / Energialähde → Suskeptori → Kiekon lämpöraja → Kiekon lämpötila → Epitaksiaalinen kasvu

2. Piikarbidiepitaksi

SiC epitaksi asettaa erityisen tiukat vaatimukset lämpökenttämateriaaleille. Suskeptorien, renkaiden ja niihin liittyvien komponenttien on säilytettävä kemiallinen stabiilius, alhainen kontaminaatio ja mittojen yhtenäisyys toistuvan korkean lämpötilan käytön aikana.

3. GaN ja LED MOCVD

MOCVD-kiekkojen alustat ja satelliittialustat toimivat esiasterikkaissa ympäristöissä, joissa kantoaallon lämpötilan jakautuminen vaikuttaa kasvuolosuhteisiin kiekon poikki.

Muutokset kantoaaltogeometriassa tai pinnan kunnossa voivat vaikuttaa vaihteluihin:

l kiekkojen lämpötila;

l kasvunopeus;

l kalvon paksuus;

l koostumus;

l tasaisuus kiekosta kiekkoon.

Mersen määrittelee erityisesti erittäin puhtaan piikarbidilla päällystetyn grafiitin, tasaisen lämpökäyttäytymisen, kestävyyden aggressiivisille kaasuille ja kestävyyden in situ kemiallista puhdistusta vastaan ​​tärkeiksi vaatimuksiksi epitaksisovelluksissa.

4. Muut korkean lämpötilan prosessit

Tietyt RTP/RTA, CVD, ALD ja muut lämpökenttäkomponentit voivat myös käyttää piikarbidilla päällystettyä grafiittia, kun lämpötila, kemia, kontaminaatioriski ja geometria sen oikeuttavat.

Valinta tulee aloittaareaktori ja prosessi, ei yleinen pinnoitusspesifikaatio.

Määritellä:

l prosessi- ja reaktorimalli;

l kiekon koko;

l käyttölämpötila;

l prosessi- ja puhdistuskaasut;

l komponenttien piirustus;

l grafiitin vaatimus;

l kriittiset mitat ja tasaisuus;

l pinnoitteen paksuus;

l pinnan karheus;

l tarkastusvaatimukset.

Hyödyllisin tarjouspyyntö esittää yhden keskeisen kysymyksen:

Mitä tämän komponentin tulee tehdä reaktorin sisällä?

SiC-pinnoite voidaan sitten suunnitella todellisen kohteen ympärille erillisen materiaaliparametrin sijaan.

Epitaksia ja MOCVD:tä varten tavoitteena ei ole vain pisin kestävä pinnoite. Se on komponentti, joka pystyy tukemaan:

Vakaa kiekkojen lämpötila + alhainen kontaminaatio + alhainen hiukkastuotanto + toistettava kasvu + ennustettava käyttöikä

6. FAQ

1. Mikä on grafiitin piikarbidipinnoitteen päätarkoitus?

Se luo erittäin puhtaan, kemiallisesti kestävän prosessipinnan säilyttäen samalla grafiittirungon työstettävyyden ja lämpöedut.

2. Miksi CVD:tä käytetään piikarbidin pinnoittamiseen?

CVD mahdollistaa piikarbidin kasvamisen suoraan monimutkaisille grafiittipinnoille ja mahdollistaa pinnoitteen rakenteen, paksuuden ja tasaisuuden hallinnan, kun saostusprosessi on suunniteltu oikein.

3. Onko paksumpi piikarbidipinnoite aina parempi?

Ei. Paksuus on tasapainotettava jäännösjännityksen, mittatoleranssin, komponenttien geometrian ja käyttöolosuhteiden suhteen.

4. Mikä saa piikarbidipinnoitteen halkeilemaan tai delaminoitumaan?

Yleisiä tekijöitä ovat grafiitin/SiC CTE:n yhteensopimattomuus, jäännösjännitys, rajapinnan viat, sopimattomat saostusolosuhteet ja toistuva lämpökierto.

5. Mitä tietoja tarvitaan piikarbidilla päällystetyn grafiitin tarjouspyyntöön?

Ilmoita piirustus, reaktorimalli, prosessi, kiekon koko, käyttölämpötila, prosessi- ja puhdistuskaasut, grafiitin tarve, pinnoitteen erittely, kriittiset toleranssit, tarkastuskriteerit ja määrä.

Tarvitsetko mukautetun CVD:n SiC-päällystetyn grafiittikomponentin?

VeTek Semiconductor tarjoaa piikarbidilla päällystettyjä grafiittikomponentteja puolijohteiden epitaksiaan ja niihin liittyviin korkean lämpötilan prosessointisovelluksiin.

Jaa reaktorimallisi, komponenttipiirrokset, grafiittivaatimukset, pinnoitteen tekniset tiedot, käyttöolosuhteet ja tarkastuskriteerit keskustellaksesi sopivasta ratkaisusta.

Pyydä teknistä konsultaatiota| Lähetä piirustus

Tutustu piikarbidipinnoitteiden tuotevalikoimaamme.
