Kuinka CVD-piikarbidipinnoite kerrostetaan grafiitille?

A CVD piikarbidi (SiC) pinnoitemuodostuu altistamalla kuumennettu grafiittikomponentti kontrolloiduille esiastekaasuille kemiallisen höyrypinnoitusreaktorin sisällä. Reaktiiviset lajit saavuttavat grafiitin pinnan, jossa piikarbidi ydintyy ja kasvaa tiheäksi monikiteiseksi kerrokseksi. Puolijohdesuskeptorien ja kiekon kantajien onnistunut kerrostaminen riippuu grafiitin puhtaudesta, pinnan esikäsittelystä, lämpötilasta, paineesta, kaasukemiasta, massansiirrosta, geometriasta ja lämpölaajenemisen yhteensopivuudesta.

Tavoitteena ei ole vain "peittää" grafiittia, vaan luoda erittäin puhdas prosessipinta, jonka paksuus, karheus, stoikiometria ja rajapinnan eheys on hallittu.

1. Grafiittisubstraatista CVD-valmis pintaan

Prosessi alkaa substraatin valinnalla, työstyksellä ja puhdistuksella.Erittäin puhdasta isostaattista grafiittiaSitä käytetään yleisesti, koska siinä yhdistyvät työstettävyys, lämpöstabiilisuus ja suhteellisen tasainen mikrorakenne.

Keskeisiä substraattitekijöitä ovat puhtaus, tiheys, huokoisuus, raerakenne ja lämpölaajenemiskerroin (CTE). Suskeptoreille ja kiekkojen alustalle koneistustarkkuus on yhtä tärkeä, koska taskun syvyys, tasaisuus, reunageometria ja seinämän paksuus voivat vaikuttaa kaasun virtaukseen ja lopulliseen lämpökäyttäytymiseen.

Yksinkertaistettu järjestys on:

Grafiitin valinta → Tarkkuustyöstö → Puhdistus → Pinnan esikäsittely → CVD-pinnoitus → Tarkastus

Ennen saostusta pinnan tulee olla puhdas ja nukleaatioon soveltuva. Likaantuminen, irtonaiset hiukkaset tai paikalliset pintavauriot voivat häiritä piikarbidin varhaista kasvua ja muuttua myöhemmin heikoiksi alueiksi, reikiä tai epätasaisia ​​alueita. Substraatin valmistelua ja pinnoituspinnoitusta on siksi käsiteltävä yhtenä yhtenäisenä prosessina.

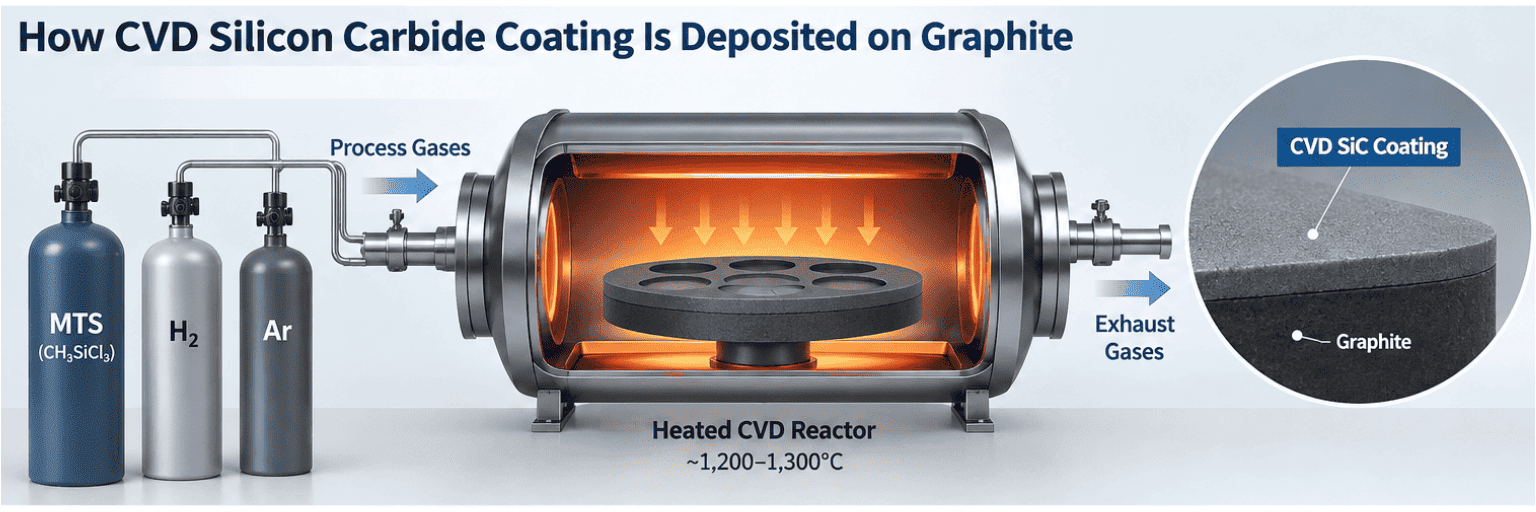

2. Kuinka piikarbidia muodostuu CVD-reaktorissa

Laajalti tutkittu reittikäyttömetyylitrikloorisilaani (MTS, CH3SiCl3)yhdestä lähteestä piin ja hiilen esiasteena, jossa on vetyä ja usein argonia kaasujärjestelmässä. Korkeassa lämpötilassa MTS hajoaa kaasufaasi- ja pintareaktioiden kautta. Reaktiiviset aineet kulkeutuvat rajakerroksen läpi, adsorboituvat kuumalle grafiitin pinnalle, reagoivat ja muodostavat kiinteää piikarbidia samalla kun haihtuvat sivutuotteet poistetaan.

Pintakäsittelyjärjestystä voidaan yksinkertaistaa seuraavasti:

Esiasteen toimitus → Kaasunkuljetus → Rajakerroksen diffuusio → Pintaadsorptio → Ydinmuodostus → Raekasvu

Kaupallinen CVD SiC pinnoitus grafiitille suoritetaan yleensä edellä noin1200 °C; SGL Carbon raportoi tyypillisen valikoiman1200-1300°Csen prosessia varten.

A 2026Tieteelliset raportitMTS-H2-järjestelmää käyttäen1 100 - 1 350 °Cja tunnisti siirtymän lähellä1 180 °Cvoimakkaamman pintareaktion hallinnan ja sellaisen järjestelmän välillä, jossa kuljetuksen ja diffuusion merkitys kasvaa.

Alemmassa lämpötilassa pintareaktiokinetiikka voi rajoittaa laskeutumista. Lämpötilan noustessa esiasteen hajoaminen kiihtyy. Kun pintareaktiot ovat riittävän nopeita, reaktiivisten aineiden kulkeutuminen kaasurajakerroksen läpi tulee entistä tärkeämmäksi.

Monimutkaisille suskeptoreille pinnoitteen tasaisuus on siksi myös anestedynamiikan ongelma.

3. Mikä säätelee kasvua, paksuutta ja tasaisuutta?

CVD SiC:n laatu määräytyy useiden kytkettyjen muuttujien perusteella, ei yhden "parhaan" lämpötilan perusteella.

Lämpötila vaikuttaa voimakkaasti morfologiaan. Vuoden 2026 tutkimuksessa laskeuma lähellä1200 °Ctuotti tiheitä, hyvin määriteltyjä β-SiC-rakeita testatuissa olosuhteissa, kun taas liiallinen lämpötila edisti karkeampia rakenteita.

Kaasun koostumus on yhtä tärkeä. MTS-H2-järjestelmässä vety-MTS-suhde muuttaa hiiltä ja piitä sisältäviä reaktioreittejä. Mainitussa tutkimuksessa saatiin lähes stoikiometrinen Si/C pisteessäH2/MTS-moolisuhde noin 10sen ehdoilla; tätä pitäisi käsitellä tutkimusesimerkkinä, ei universaalina teollisena reseptinä.

Paine ja kaasun nopeus vaikuttavat siihen, kuinka reaktiiviset lajit saavuttavat monimutkaisia ​​ominaisuuksia. Terävät kulmat, syvät taskut, urat ja suojatut pinnat voivat kehittää erilaisia ​​paikallisia rajakerrosolosuhteita, joten tasaisen kuponin pinnoite voi muuttua epätasaiseksi monitaskuisessa suskeptorissa.

Tästä syystäCFD ja reaktorin virtauksen optimointiovat hyödyllisiä monimutkaisille puolijohdeosille.

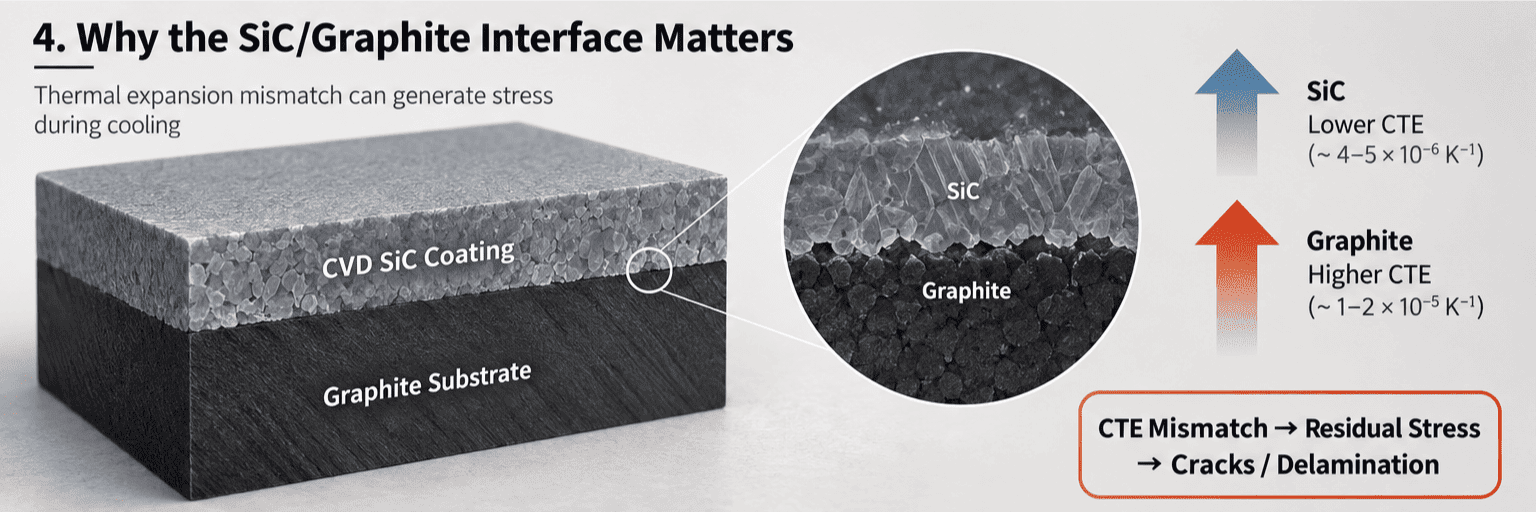

4. Miksi SiC/Graphite Interface on tärkeä?

Piikarbidin ja grafiitin välinen rajapinta on tärkeä pinnoitteen käyttöiän määrääjä.

SiC kerrostuu korkeassa lämpötilassa, ja komponentti kuumenee ja jäähtyy myöhemmin toistuvasti epitaksin tai MOCVD:n aikana. Koska grafiitti ja piikarbidi eivät laajene samalla tavalla, jäähdytyksen ja kierron aikana syntyy lämpöjännitystä.

Yksinkertaistettu epäonnistumisreitti on:

CTE-epäsopivuus + jäännösjännitys → mikrohalkeama → delaminaatio → hiukkaset / paljastunut grafiitti

Hyvä pinnoitesuunnittelu edellyttää siksi grafiittilaatua, jolla on sopiva lämpölaajenemiskäyttäytyminen, hallittu pinnan kunto ja pinnoitusprosessi, joka välttää liiallisen jännityksen.

A 2026Ceramics Internationaltutkimus, jossa tutkittiin CVD SiC grafiitilla, osoitti myös, että kerrostumislämpötila vaikuttaa pinnoitteen mikrorakenteeseen ja rajapintojen tarttumiseen.

Paksuudella on myös väliä. Paksumpi kerros voi lisätä suojaestettä, mutta se voi myös muuttaa komponenttien mittoja ja lisätä kertynyttä jännitystä. Puolijohdeosien pinnoitteen paksuus on siksi otettava huomioon yhdessä geometrian, tasaisuuden, pinnan viimeistelyn ja odotettujen lämpöjaksojen kanssa.

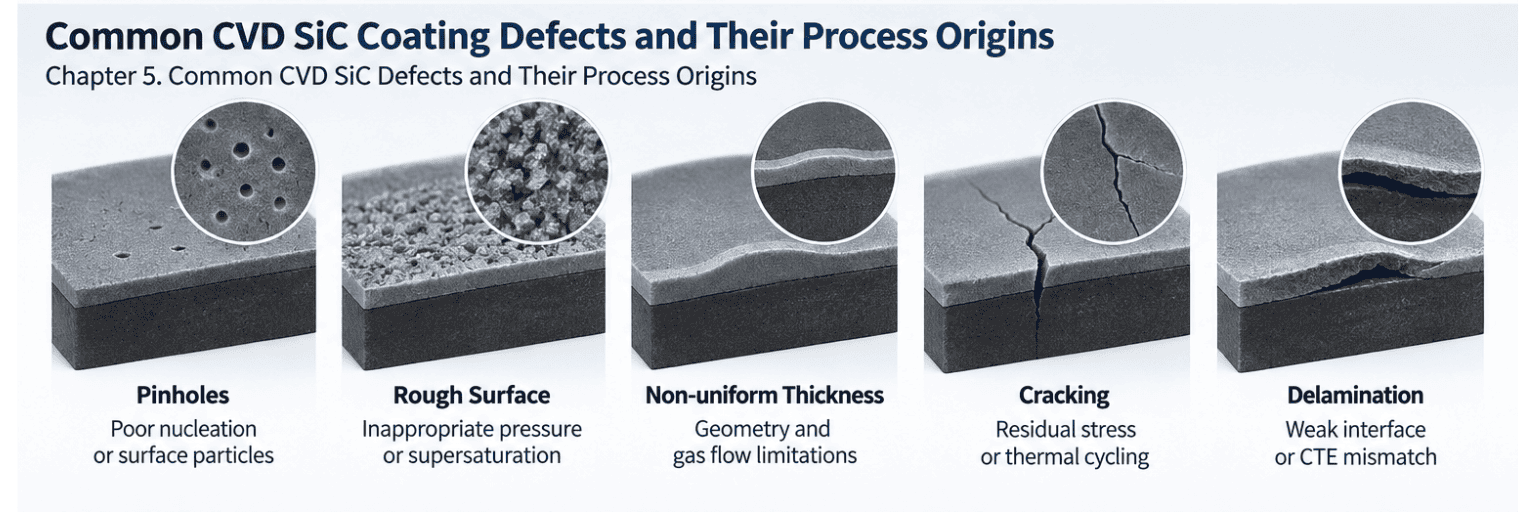

5. Yleiset CVD SiC -virheet ja niiden prosessin alkuperä

Pinnoitevirheet ymmärretään parhaiten yhdistämällä näkyvä oire sen kasvumekanismiin.

Portaat, kulmat, sokeat alueet ja kiekkotaskut voivat häiritä kaasun virtausta. Jos reaktiiviset lajit loppuvat ennen kuin ne saavuttavat suojatun alueen, paikallinen laskeumanopeus voi laskea. Päinvastoin, paikallisesti korkea ylikyllästys voi edistää karkeaa tai virhealtista kasvua.

Tavoitteena ei ole korkein laskeumaaste. Puolijohdepinnoitus vaatii tasapainontiheys, puhtaus, stoikiometria, pinnan karheus, paksuuden tasaisuus ja rajapinnan eheys.

Tämä on erityisen tärkeää monitaskuisille MOCVD-kantajille ja epitaksisuskeptoreille, joissa saman komponentin yli voi esiintyä erilaisia ​​paikallisia virtausolosuhteita.

6. CVD-pinnoituksesta puolijohdetason komponentiksi

Pinnoitteen levityksen jälkeen pinnoitetta tulee arvioida osana valmiin komponentin sijaan eristettyä materiaalia.

Hakemuksesta riippuen pätevyys voi sisältää:

l Dmittatarkastus ja tasaisuus;

l Coating paksuus ja paksuuden tasaisuus;

l Spinnan epätasaisuus;

l Mikroskopia halkeamien, reikien tai epänormaalien rakeiden varalta;

l Phase- tai mikrorakenneanalyysi;

l Pvirtsan varmistus;

l Tajokelpoisuus ja tarkastusasiakirjat.

Epitaksia ja MOCVD:tä varten pinnoitteen on kestettävä myös todellinen prosessiympäristö. Pinnoite, joka näyttää hyväksyttävältä välittömästi saostuksen jälkeen, voi silti hajota toistuvissa lämpösykleissä, aggressiivisessa puhdistuskemiassa tai paikallisissa reaktoriolosuhteissa.

Suunnitteluketju voidaan siis tiivistää seuraavasti:

CVD-resepti → Pinnoiterakenne → Liitäntälaatu → Komponenttien geometria → Lämpö/kemiallinen stabiilius → Kiekkoprosessin suorituskyky

Tämä suhde selittää, miksi CVD SiC -pinnoite tulisi määrittää käyttämälläsuorituskyvyn kannalta merkityksellisiä parametreja pelkän pinnoitteen nimellispaksuuden sijaan.

Suskeptorin tai kiekon kantajalla pinnoitteen laadun on viime kädessä toimittava yhdessä grafiitin laadun, tarkkuuskoneistuksen ja komponenttien geometrian kanssa vakaan lämpökäyttäytymisen, vähäisen kontaminaation ja toistettavan puolijohdekäsittelyn tukemiseksi.

FAQ / RFQ

1. Mitä esiastetta käytetään yleisesti grafiitin CVD SiC -pinnoitukseen?
Metyylitrikloorisilaania (MTS) tutkitaan laajasti, koska se sisältää sekä piitä että hiiltä. Todellinen tuotantokemia ja saostusreseptit vaihtelevat valmistajan, reaktorin ja sovelluksen mukaan.

2. Mitä lämpötilaa käytetään CVD SiC kerrostamiseen grafiitille?
Kaupalliset ja tutkimusprosessit toimivat yleensä yli 1 200 °C:ssa, mutta optimilämpötila riippuu reaktorin suunnittelusta, paineesta, esiastekemiasta, grafiittilaadusta ja vaaditusta pinnoiterakenteesta.

3. Mikä säätelee SiC-pinnoitteen paksuuden tasaisuutta?
Kaasun virtaus, paine, komponenttien geometria, kerrostumisaika, lämpötilan jakautuminen ja esiasteen kuljetus ovat tärkeitä. Syvät taskut, kulmat ja suojatut pinnat ovat erityisen herkkiä paikallisille massansiirto-olosuhteille.

4. Miksi CVD SiC -pinnoite voi halkeilla tai delaminoitua?
Tyypillisiä tekijöitä ovat jäännösjännitys, grafiitin/SiC CTE:n yhteensopimattomuus, riittämätön rajapinnan valmistelu, pinnoitteen mikrorakennevirheet ja toistuva lämpökierto.

5. Mitä tietoja tulee toimittaa CVD SiC Coating RFQ:lle?
Ilmoita 2D-piirustus tai 3D-malli, komponentin toiminto, reaktorimalli, prosessiolosuhteet, grafiittivaatimus, pinnoitteen paksuus, pinnan karheus, mittatoleranssit, tarkastusvaatimukset ja tarvittava määrä.

Viitteet

1. SGL Carbon.SIGRAFINE® SiC -pinnoite — CVD SiC saostus isostaattiselle grafiitille, pinnoituslämpötila ja lämpölaajenemisen sovitus.

2. Huo, Y. et ai.Grafiittisubstraattien CVD-SiC-pinnoitteiden prosessi-rakenne-ominaisuus-korrelaation tutkimus. Tieteelliset raportit, Voi. 16, artikla 4150, 2026.

3. Ma, Q. et ai.CVD-SiC-pinnoitteiden rajapintojen tarttuminen grafiittisubstraateille: Lämpötilan rooli mikrorakenteessa ja mekaanisissa ominaisuuksissa. Ceramics International, Voi. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Grafiitille kemiallisella höyrypinnoituksella kasvatettujen piikarbidipinnoitteiden karakterisointi. Journal of Materials Processing Technology, Voi. 48, 1995.
