Mikä on puolikuu LPE-reaktiokammiossa?

Piikarbidin (SiC) epitaksijärjestelmissä monet keskeiset reaktorin komponentit jäävät tuntemattomiksi puolijohdeteollisuuden ulkopuolella. Yksi näistä komponenteista on "Halfmoon", grafiittipohjainen rakenneosa, jota käytetään yleisesti LPE-reaktiokammioiden sisällä.

Vaikka Halfmoon ei itse ole kiekon kantaja, sillä on tärkeä rooli reaktorin vakauden ylläpitämisessä korkean lämpötilan epitaksiaalisten kasvuprosessien aikana. Piikarbidin puolijohteiden valmistuksen siirtyessä kohti suurempia kiekkoja ja tiukempaa prosessinhallintaa, sisäisten reaktorin komponenttien suunnittelu ja materiaalien suorituskyky ovat tulleet yhä tärkeämmiksi.

LPE-reaktiokammion ymmärtäminen

LPE (Liquid Phase Epitaxy) on puolijohteiden valmistuksessa käytetty kiteenkasvatustekniikka. SiC-epitaksijärjestelmissä reaktiokammio toimii erittäin vaativissa olosuhteissa, joihin kuuluvat:

• Korkeat lämpötilat
• Reaktiiviset prosessikaasut
• Pitkät lämpösyklit
• Tiukka saastumisen valvonta
• Vakaa kaasuvirtausvaatimukset

Nykyaikaiset piikarbidin epitaksijärjestelmät, kuten LPE-reaktorit, ovat vahvasti riippuvaisia ​​stabiileista lämpökenttärakenteista ja kaasuvirran hallinnasta reaktiokammion sisällä. Pienetkin vaihtelut lämpötilajakaumassa tai kaasuvirtauksen tasaisuus voivat vaikuttaa suoraan epitaksikerroksen laatuun ja kiekkojen sakeuteen.

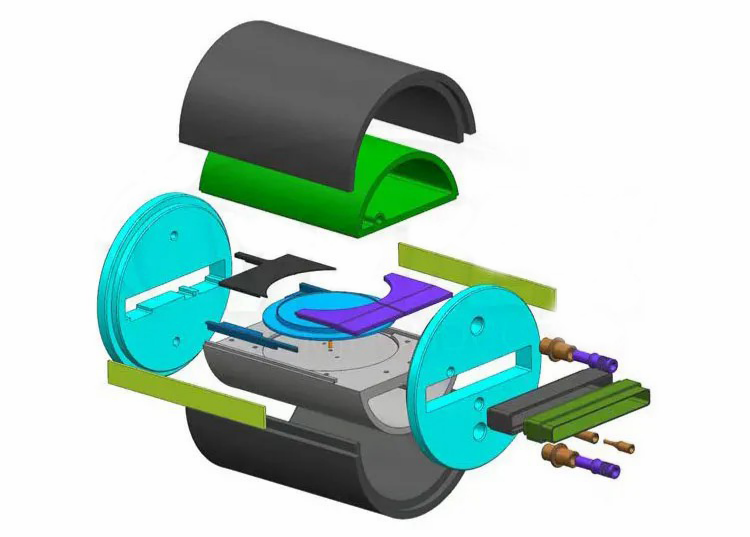

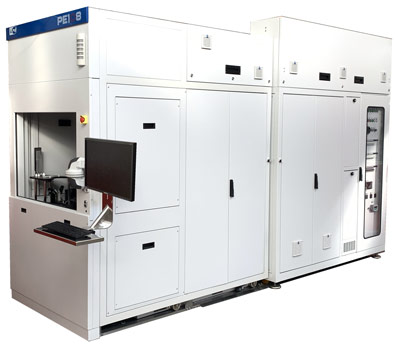

LPE PE1O6 SiC epitaksireaktori, vaakasuora kuumaseinäjärjestelmä, jota käytetään edistyneeseen piikarbidikiekkojen kasvuun.

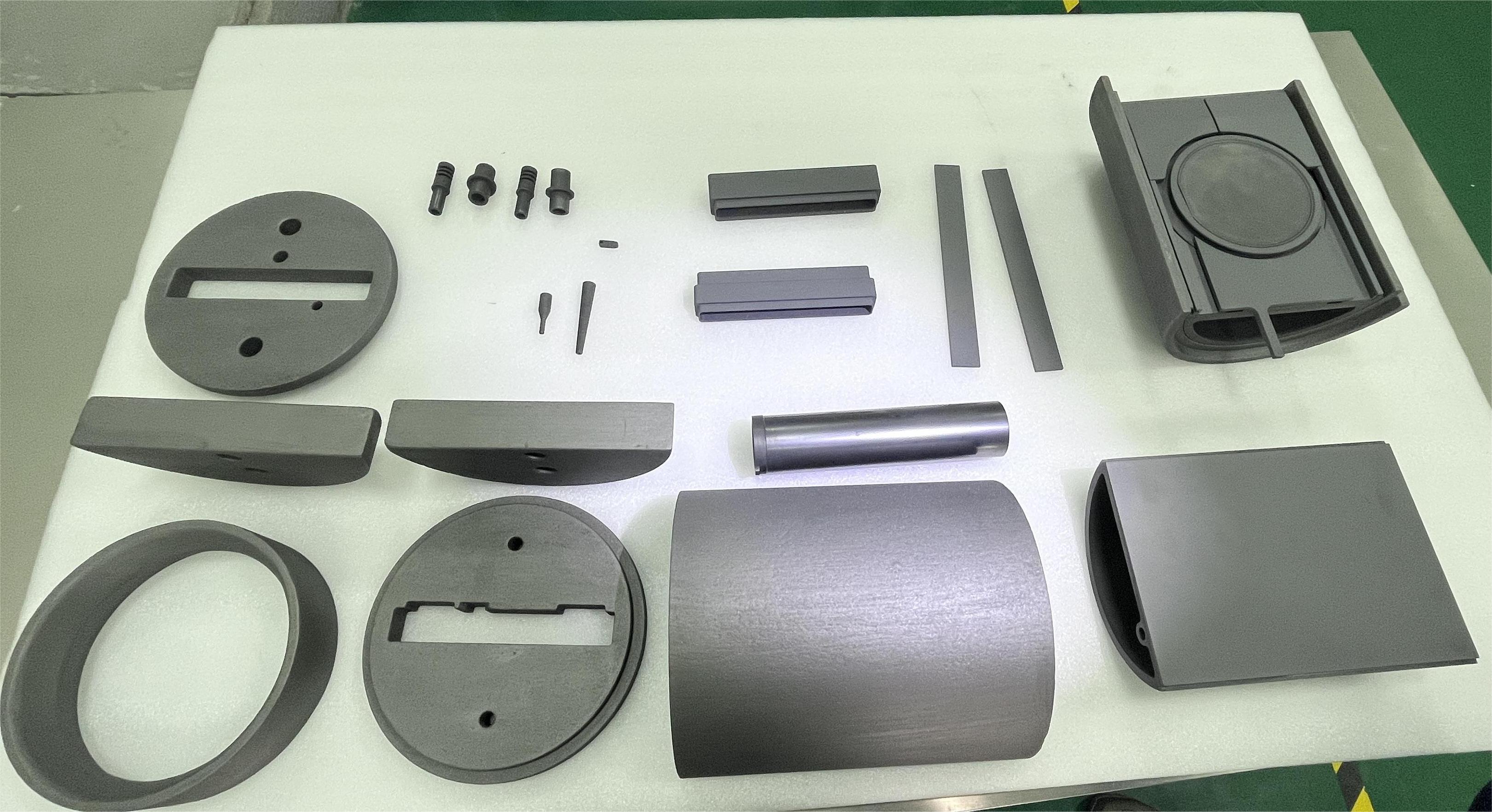

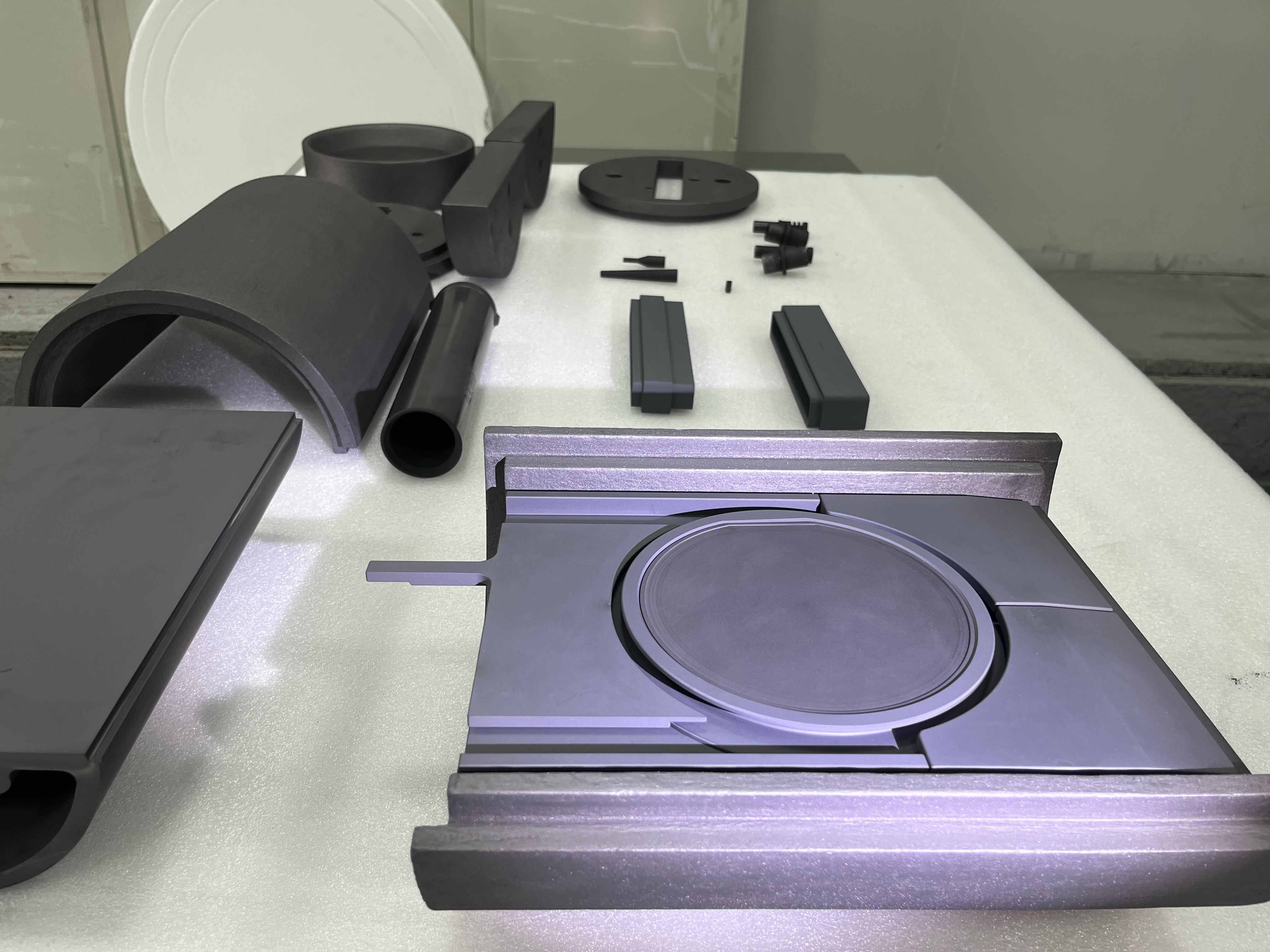

Kammion sisällä useat grafiittipohjaiset komponentit toimivat yhdessä luoden kontrolloidun lämpö- ja kemiallisen ympäristön epitaksiaalista kasvua varten. Halfmoon on yksi näistä tukirakenteista.

Miksi sitä kutsutaan "Halfmoon"?

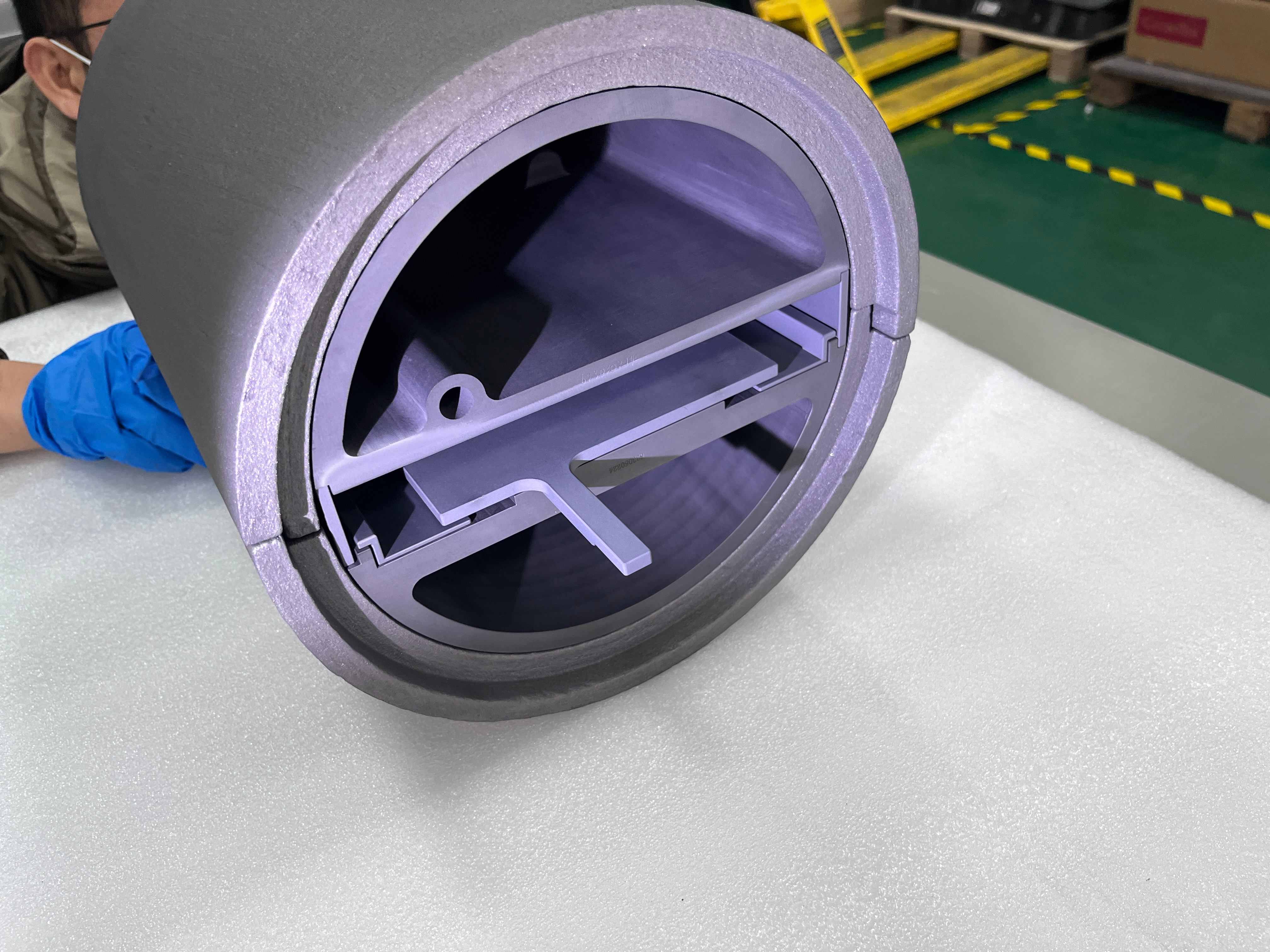

Osa on saanut nimensä pääasiassa sen muodosta. Monissa LPE-reaktoreissa komponentti näyttää puoliympyrän tai puolikuun muotoiselta rakenteelta, kun se asennetaan kuuman alueen ympärille.

Eri laitevalmistajat käyttävät hieman erilaisia ​​malleja. Jotkut Halfmoon-osat ovat paksumpia, jotkut sisältävät lisätukirakenteita ja jotkut on kytketty suoraan kammion sisällä oleviin pyöriviin kokoonpanoihin.

Varsinaisissa reaktorijärjestelmissä geometria on yleensä optimoitu yhdessä lämpökentän ja kammiojärjestelyn kanssa sen sijaan, että noudatettaisiin yhtä yleisstandardia.

Halfmoon-komponentin toiminnot

Vaikka reaktorien rakenteet vaihtelevat, Halfmoon-komponentit osallistuvat yleensä useisiin tärkeisiin toimintoihin.

1. Tukireaktorirakenteet

Epitaksireaktorin sisällä monet grafiittiosat laajenevat ja kutistuvat toistuvasti lämmitysjaksojen aikana. Tästä johtuen sisäisten tukikomponenttien mekaaninen stabiilisuus tulee tärkeäksi pitkien tuotantoajojen aikana.

Joissakin reaktorirakenteissa Halfmoon auttaa säilyttämään lähellä olevien kammiorakenteiden suhteellisen sijainnin korkeissa lämpötiloissa. Pienetkin muodonmuutokset voivat vaikuttaa kammion kohdistukseen tai prosessin toistettavuuteen.

2. Kaasun virtauksen vakauden avustaminen

Kaasun virtauskäyttäytyminen SiC-reaktorin sisällä on monimutkaisempaa kuin se näyttää ulkopuolelta. Korkeassa lämpötilassa jopa suhteellisen pienet rakenteelliset muutokset kammion sisällä voivat muuttaa paikallisia virtausolosuhteita.

Reaktorin alustasta riippuen Halfmoon voi epäsuorasti vaikuttaa siihen, miten prosessikaasut liikkuvat kuuman alueen alueella. Tämä on yksi syy, miksi kammion sisäinen geometria optimoidaan usein huolellisesti reaktorin kehityksen aikana.

3. Lämpökentän koordinointi

Nykyaikaiset epitaksijärjestelmät vaativat huolellisesti kontrolloituja lämpögradientteja. Grafiittikomponenttien järjestely kammion sisällä vaikuttaa lämmön jakautumiseen ja lämpötehokkuuteen.

Halfmoon komponentit voivat epäsuorasti vaikuttaa:

• Lämmön heijastus
• Terminen tasapaino
• Paikallinen lämpötilan vakaus
• Lämpösuojan suorituskyky

Tästä tulee yhä tärkeämpää suurikokoisten kiekkojen käsittelyssä.

4. Mekaanisten pyöritysjärjestelmien tukeminen

Joissakin LPE-järjestelmissä käytetään pyöriviä kokoonpanoja saostuman tasaisuuden parantamiseksi epitaksiaalisen kasvun aikana. Näissä kokoonpanoissa alempi puolikuu voidaan integroida lähellä oleviin pyöriviin tai tukirakenteisiin kammion sisällä.

Mekaaniset vaatimukset voivat tulla varsin vaativiksi, koska reaktorin on toimittava jatkuvasti sekä korkeissa lämpötiloissa että kemiallisesti reaktiivisissa olosuhteissa.

Miksi grafiittia käytetään edelleen laajalti reaktorijärjestelmissä

Grafiitti on edelleen yksi käytännöllisimmistä materiaaleista puolijohteiden lämpökenttäsovelluksissa. Se on suhteellisen kevyt, se voidaan työstää monimutkaisiin muotoihin ja säilyttää vakaat ominaisuudet lämpötiloissa, joissa monet metallit hajoavat.

Reaktorivalmistajien etu on myös se, että grafiitti reagoi hyvin tarkkuustyöstöön, mikä on tärkeää kapeisiin kammiotiloihin asennetuissa komponenteissa.

Samaan aikaan paljaalla grafiitilla on myös rajoituksia. Pitkäaikainen altistuminen reaktiivisille prosessikaasuille ja toistuvassa lämpökierrossa pinta voi asteittain hajota tai muodostaa hiukkasia. Tämän vuoksi päällystettyjä grafiittirakenteita käytetään nykyään yleisesti nykyaikaisissa piikarbidiepitaksiajärjestelmissä.

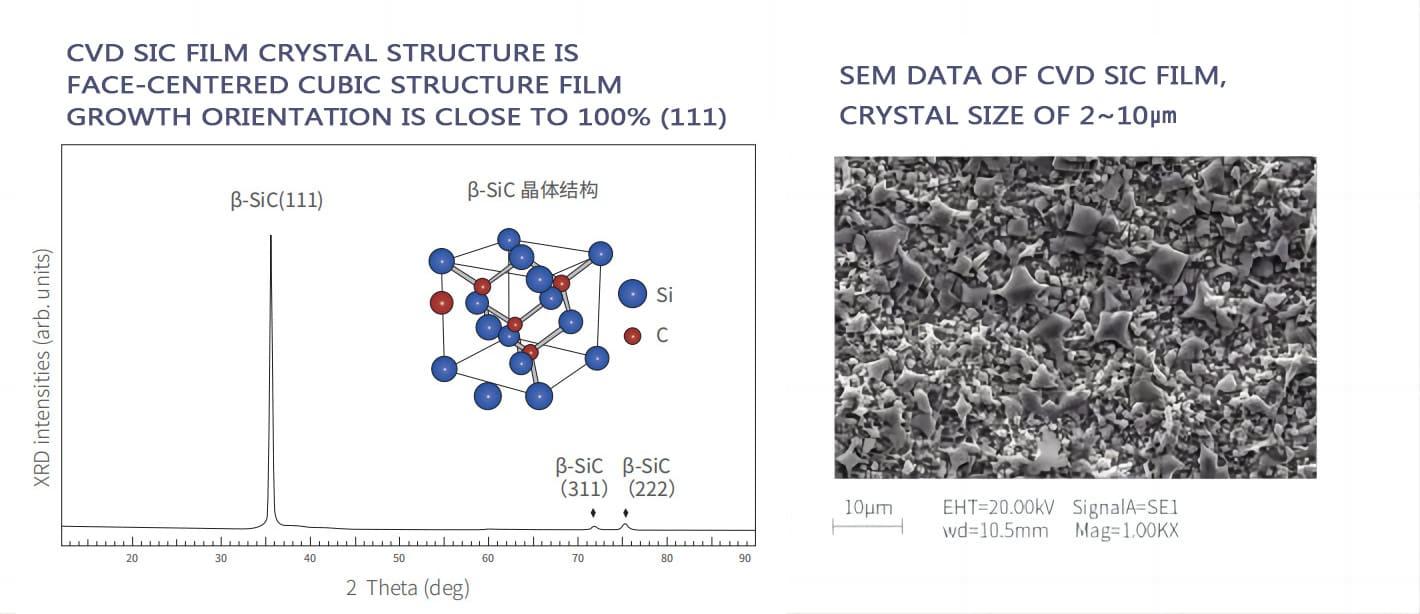

CVD SiC -pinnoitteen rooli

CVD SiC (Chemical Vapor Deposition Silicon Carbide) -pinnoitetta käytetään laajalti grafiittireaktorin komponenteissa piikarbidin epitaksijärjestelmissä.

Pinnoite muodostaa tiiviin suojakerroksen grafiittipinnalle, mikä auttaa parantamaan:

• Korroosionkestävyys
• Pinnan puhtaus
• Kulutuskestävyys
• Lämpöshokin suorituskyky
• Prosessin vakaus

SiC-pinnoitettuja grafiittikomponentteja löytyy nykyään yleisesti:

• Suskeptorit
• Vohvelitelineet
• Kammion vuoraukset
• Kaasun virtauskomponentit
• Halfmoon kokoonpanot

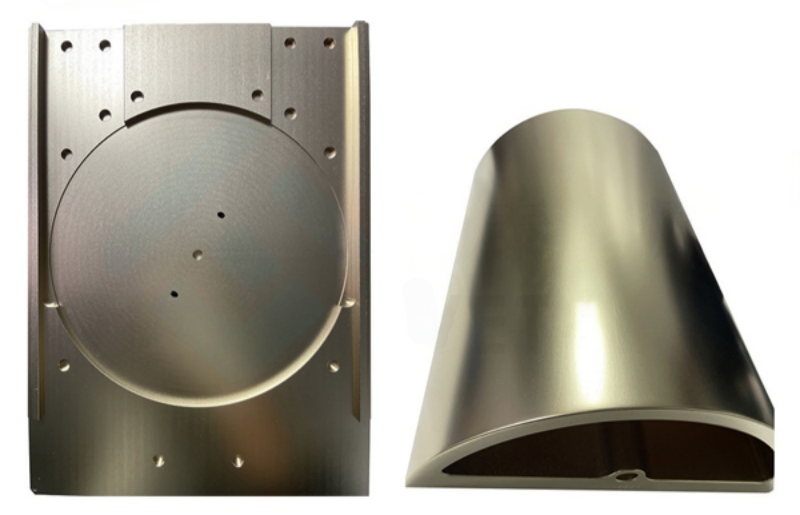

Miksi useammat yritykset opiskelevat TaC-pinnoitteita?

Viime vuosina TaC-pinnoite on alkanut herättää enemmän huomiota kehittyneissä puolijohteiden lämpökenttäsovelluksissa, erityisesti korkean lämpötilan piikarbidiprosesseissa.

Yksi syy on se, että jotkin seuraavan sukupolven kiteenkasvatusjärjestelmät toimivat olosuhteissa, joissa tavanomaiset pinnoitemateriaalit voivat kohdata suurempia lämpö- ja kemiallisia rasituksia pitkien prosessijaksojen aikana.

Perinteisiin piikarbidipinnoitteisiin verrattuna TaC:llä on yleensä vahvempi kemiallinen stabiilisuus erittäin korkeissa lämpötiloissa. Tämän vuoksi tutkijat ja laitevalmistajat arvioivat edelleen sen mahdollisuuksia tulevaisuuden korkean lämpötilan reaktorijärjestelmissä.

Lämmöneristysmateriaalit reaktorin ympärillä

Rakenteellisten grafiittiosien lisäksi myös lämmöneristysmateriaalit vaikuttavat voimakkaasti reaktorin suorituskykyyn.

Puolijohdejärjestelmissä käytetään usein:

• Pehmeää grafiittihuopaa
• Jäykkä grafiittihuopa
• PAN-pohjainen hiilikuituhuopa
• Hiilikomposiittieristysmateriaalit

Nämä materiaalit auttavat vähentämään lämpöhäviöitä ja ylläpitämään vakaata lämpötilajakaumaa pitkien kasvujaksojen aikana.

Kasvavat vaatimukset modernissa piikarbidiepitaksissa

Kun piikarbiditeollisuus siirtyy kohti 200 mm:n kiekkoalustoja, reaktorin sisäiset komponentit kohtaavat yhä tiukemmat vaatimukset lämmönkestävyydestä, mittojen tarkkuudesta ja kontaminaatioiden hallinnasta.

Sähköajoneuvojen, uusiutuvan energian järjestelmien ja suurtaajuisen tehoelektroniikan nopea kehitys kiihdyttää piikarbidikiekkojen kysyntää.

Kun kiekkojen koko kasvaa 4 tuumasta 6 tuuman ja 8 tuuman alustoihin, reaktorin komponenttien on täytettävä tiukemmat vaatimukset:

• Mittatarkkuus
• Pinnoitteen tasaisuus
• Lämpöstabiilisuus
• Puhtauden valvonta
• Mekaaninen luotettavuus

Jopa tukikammiokomponentit, kuten Halfmoon-kokoonpanot, ovat yhä teknisesti vaativampia.

Johtopäätös

Halfmoon saattaa vaikuttaa suhteellisen yksinkertaiselta grafiittirakenteelta LPE-reaktiokammion sisällä, mutta se edistää useita tärkeitä reaktorin toiminnan näkökohtia, mukaan lukien lämpöstabiilisuus, kaasuvirtauksen koordinointi ja mekaaninen tuki.

Sen kehitys heijastaa myös laajempia suuntauksia puolijohteiden valmistuksessa: korkeammat lämpötilat, puhtaammat prosessit, suuremmat kiekot ja edistyneempi materiaalitekniikka.

Piikarbidin epitaksiteknologian kehittyessä reaktorin komponenteista ja pinnoitustekniikoista tulee todennäköisesti entistä erikoistuneempia ja suorituskykykeskeisempiä.
