Miksi TaC-pinnoitteesta on tulossa puolijohdegrafiittikomponenttien ensisijainen valinta

Puolijohdeteollisuuden pyrkiessä kohti suurempia kiekkojen halkaisijoita, korkeampia käyttölämpötiloja ja yhä tiukempia kontaminaatiobudjetteja, grafiittikomponenteille asetetut vaatimukset ovat kasvaneet huomattavasti. Upokkaiden, suskeptorien, lämmittimien, ohjausrenkaiden ja siemenpitimien ei enää odoteta kestävän vain lämpöä – niiden on myös säilytettävä muotonsa, estettävä epäpuhtauksien vapautuminen ja kestettävä pitkiä ajoja aggressiivisesti reaktiivisissa ilmakehissä.

Näiden haasteiden ratkaisemiseksi kemialliset höyrypinnoitus (CVD) tantaalikarbidi (TaC) -pinnoitteet ovat nousseet erittäin lupaavaksi ratkaisuksi grafiittiosien suojaamiseen kehittyneillä puolijohteiden tuotantolinjoilla. Tässä artikkelissa tarkastellaan, miksi TaC-pinnoitteet herättävät kasvavaa kiinnostusta ja kuinka ne edistävät vakaampia prosesseja, pidempään osien käyttöikää ja parempaa yleistä valmistustehokkuutta.

Miksi grafiittikomponentit tarvitsevat suojaavia kerroksia

Grafiitti on pitkään ollut suosittu materiaali korkean lämpötilan puolijohdelaitteistoissa sen hyvän lämmönjohtavuuden, alhaisen tiheyden ja helppouden ansiosta. Mutta paljaalla grafiitilla on tunnettuja heikkouksia, kun se altistuu ankarille olosuhteille prosessikammioiden sisällä:

• Pinnan hajoaminen äärimmäisissä lämpötiloissa
• Vedyn, ammoniakin ja muiden reaktiivisten kaasujen kemiallinen hyökkäys
• Hiilihiukkasten irtoaminen
• Epäpuhtauksien kulkeutuminen kasvaviin kiteisiin tai epitaksiaalisiin kalvoihin
• Asteittainen mittapoikkeama useiden lämpöjaksojen jälkeen

Nämä ongelmat tulevat erityisen kriittisiksi prosesseissa, kuten:

• SiC:n bulkkikasvu PVT:n kautta
• SiC epitaksi
• GaN MOCVD
• AlN-kidekasvu
• Korkean lämpötilan lämpökenttäasetukset

Laitteen geometrioiden kutistuessa ja suorituskykyvaatimuksia tiukentuessa, pienetkin likaantumiset tai grafiittiosien vähäinen kuluminen voivat vaikuttaa suoraan kiekkojen saantoon ja lopulliseen laitteen luotettavuuteen.

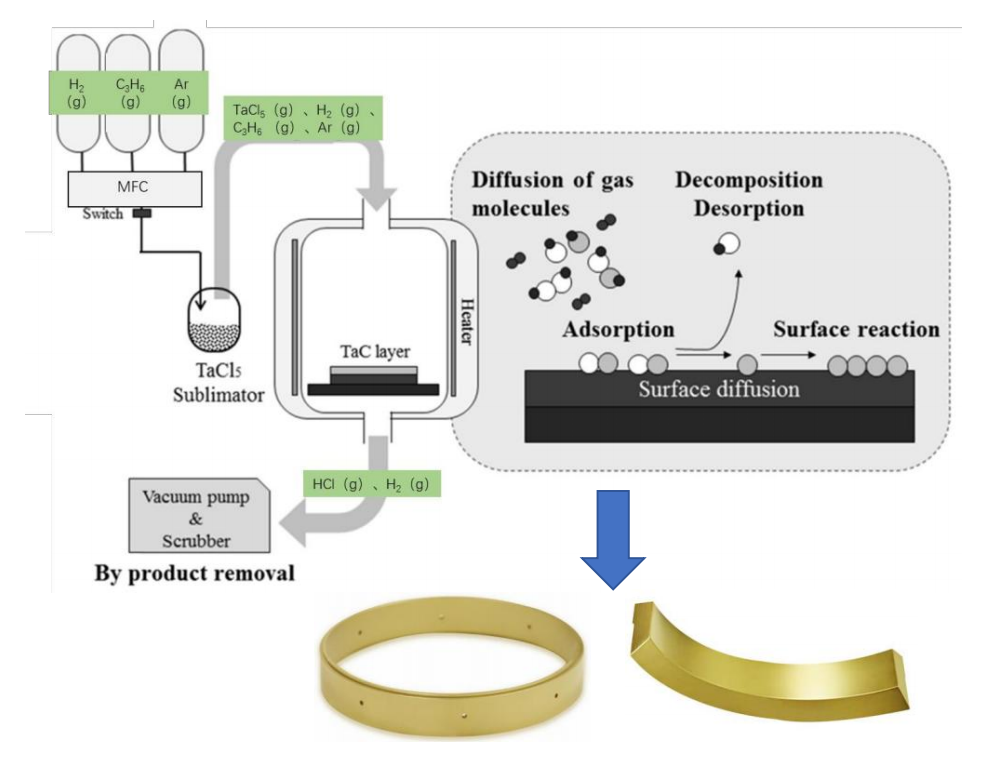

Mikä TaC-pinnoite oikein on?

Tantaalikarbidi (TaC) on erittäin tulenkestävä keramiikka, jonka sulamispiste on noin 3 880 °C – yksi tunnetuimmista. Se yhdistää huomattavan lämpöstabiilisuuden ja erinomaisen kemiallisen inerttiyden, mikä tekee siitä luonnollisen ehdokkaan suojaamaan grafiittipintoja, jotka näkevät aggressiivisia puolijohdeympäristöjä.

Sen sijaan, että grafiitti korvattaisiin kokonaan, TaC levitetään tiheänä, ohuena kerroksena CVD:n kautta. Tämä antaa sinulle molempien maailmojen parhaat puolet:

• Grafiitti tarjoaa lämmönjohtavuuden, pienen massan ja mekaanisen tuen.
• TaC-kerros toimii vankana esteenä kemiallista eroosiota ja epäpuhtauksien poistumista vastaan.

Nettotuloksena on komponentti, joka kestää olosuhteissa, jotka hajottavat nopeasti tavallista grafiittia.

CVD TaC -pinnoitteen tärkeimmät edut

(1) Poikkeuksellinen kestävyys korkeissa lämpötiloissa

Monet puolijohdeprosessit toimivat 1 500 °C:n ja selvästi yli 2 500 °C:n välisissä lämpötiloissa, jotka painavat useimmat materiaalit äärirajoihinsa. TaC säilyttää rakenteellisen eheytensä tällä alueella, ja se eristää tehokkaasti alla olevan grafiitin lämpöhajoamiselta monien tuotantosyklien aikana.

(2) Erinomainen kemiallinen kestävyys

Yksi TaC:n erottuvista ominaisuuksista on sen kyky kestää syövyttäviä kaasulajeja, jotka syövät pois muita pinnoitteita. Käytännössä se kestää huomattavasti paremmin kuin perinteiset suojakerrokset, kun se altistuu:

• Vety (H₂)
• Ammoniakki (NH₃)
• Silikon höyry
• Reaktiiviset metallihöyryt

Tämä parantunut kemiallinen kestävyys merkitsee suoraan vähemmän osien vaihtoja ja ennakoitavampia tuotantoajoja.

(3) Pienempi kontaminaatioriski

Kun kiteiden laatua ja vikatiheyttä koskevat tavoitteet tiukeutuvat, prosessiympäristön puhtaana pitäminen on ensiarvoisen tärkeää. Hyvin kerrostettu TaC-pinnoite muodostaa lähes läpäisemättömän esteen, joka auttaa vähentämään:

• Hiilen vapautuminen grafiittirungosta
• Metallien epäpuhtauksien diffuusio
• Hiukkasten hilseily
• Pinnan karhentuminen ajan myötä

Puhtaat olosuhteet tukevat korkealaatuisempia kiteitä ja parempaa toistettavuutta.

(4) Pidentynyt käyttöikä

Lämpökenttäosien vaihtaminen on kallista – ei vain materiaalien, vaan myös seisokkien ja uudelleenkvalifiointiponnistelujen osalta. Koska TaC-pinnoite hidastaa pinnan korroosiota ja kulumista niin tehokkaasti, monet päällystetyt grafiittikomponentit kestävät huomattavasti pidempään kuin päällystämättömät vastineensa. Tämä tarkoittaa vähemmän keskeytyksiä ja pienempiä käyttökustannuksia.

(5) Vahva tarttuvuus alustaan

Nykyaikaiset CVD-prosessit kerrostavat TaC-atomilta grafiitin pinnalle, mikä tuottaa erinomaisen rajapinnan sidoksen. Toisin kuin mekaaniset tai ruiskutetut pinnoitteet, CVD tarjoaa sinulle:

• Tiheä, huokoseton mikrorakenne
• Tasainen paksuus myös monimutkaisissa muodoissa
• Luotettava tartunta, joka kestää toistuvan lämpösyklin
• Peittää hyvin kulmat ja syvennykset

Tämä kestävyys on kriittinen tuotantoympäristöissä, joissa johdonmukaisuudesta ei voida neuvotella.

TaC-pinnoitettujen grafiittiosien tyypilliset käyttötarkoitukset

Teknologian kehittyessä TaC-pinnoitetut komponentit löytävät tiensä yhä useampiin puolijohdesovelluksiin. Yleisiä esimerkkejä ovat:

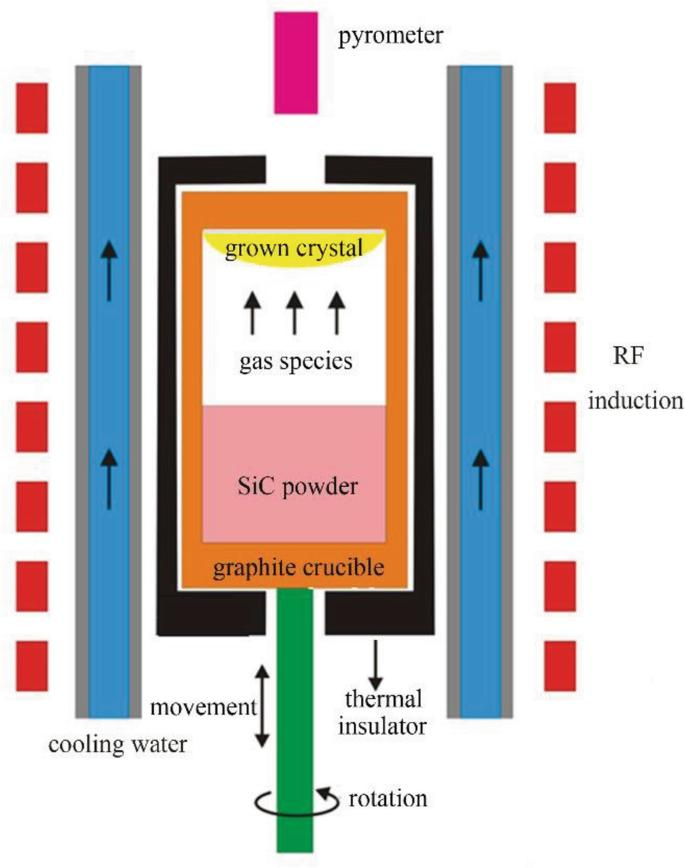

SiC Crystal Growth (PVT)

TaC-pinnoitettuja upokkaita, siemenpitimiä, ohjausrenkaita ja upokkaiden renkaita käytetään nykyään laajalti epäpuhtauksien vähentämiseen kasvukammion sisällä ja samalla pidentäen kuumavyöhykkeen laitteiston käyttöikää.

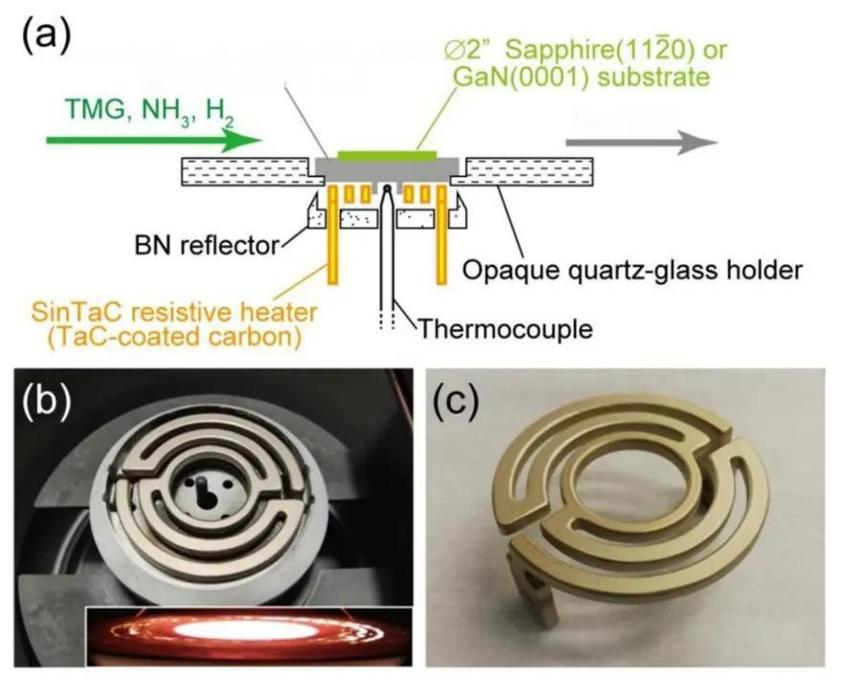

GaN MOCVD -järjestelmät

TaC-pinnoitteella varustetut grafiittilämmittimet tarjoavat vakaan lämpötehon ja estävät ammoniakin ja vedyn aiheuttamaa korroosiota GaN-epitaktian aikana, mikä auttaa säilyttämään tasaiset lämpötilaprofiilit pitkien kampanjoiden aikana.

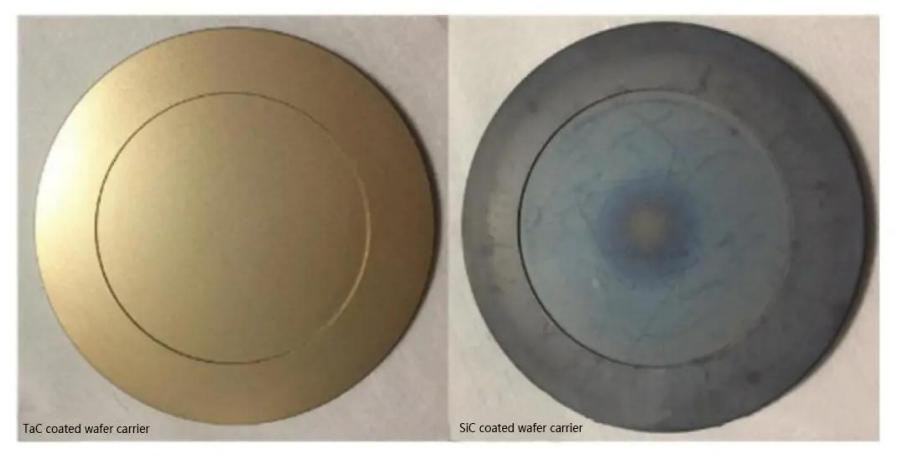

Epitaksiaaliset suskeptorit (kiekon kantajat)

Suskeptorit näkevät toistuvia lämpöiskuja ja altistumista syövyttävälle kaasulle. TaC-pinnoite antaa niille paljon paremmat mahdollisuudet selviytyä useista ajoista ilman pinnan huonontumista.

Muut korkean lämpötilan puolijohdelaitteet

Muita käyttökohteita ovat AlN-kidekasvatus, piin epitaksi, yleiset lämpökenttäkomponentit ja jopa jotkin edistyneet keraamiset prosessointityökalut.

Miksi CVD-menetelmällä on väliä

Kaikki TaC-pinnoitteet eivät ole samanarvoisia. Erilaisten pinnoitustekniikoiden joukossa CVD:tä pidetään laajalti puolijohdetason töiden kultastandardina, koska se tarjoaa:

• Erittäin korkea tiheys ja pieni huokoisuus
• Erinomainen puhtaus (kriittinen kontaminaatioherkille prosesseille)
• Tarkka, toistettava paksuuden säätö
• Tasainen peitto monimutkaisilla osien geometrioilla
• Sitkeä kiinnitys grafiittialustaan

Sovelluksissa, joissa johdonmukaisuus ja luotettavuus ovat kaikki kaikessa, CVD erottuu selkeänä valintana.

Katse eteenpäin: TaC-päällystetyn grafiitin rooli

Toimialan siirtyessä kohti:

• 8 tuuman SiC kiekkoja
• Tehokkaammat GaN-laitteet
• Kehittyneemmät yhdistepuolijohteet
• Pidemmät tuotantokampanjat
• Tiukemmat puhtausvaatimukset

grafiittikomponentit kohtaavat vain enemmän rasitusta. TaC-pinnoite on siirtymässä pelkän suojakerroksen ulkopuolelle – se nähdään yhä useammin seuraavan sukupolven valmistuksen keskeisenä mahdollistajana. Yritykset, jotka haluavat tosissaan lisätä tuottoa, maksimoida työkalujen käyttöiän ja pidentää osien käyttöikää, pitävät jo TaC-pinnoitettua grafiittia strategisena osana pitkän aikavälin prosessin optimointiaan.

Johtopäätös

TaC-pinnoitteiden yleistyminen heijastaa yksinkertaista todellisuutta: puolijohdeteollisuus tarvitsee materiaaleja, jotka pystyvät pysymään yhä vaativammissa olosuhteissa. Yhdistämällä grafiitin lämpöedut tantaalikarbidin kemialliseen kimmoisuuteen, CVD-TaC-pinnoitetut osat tarjoavat käytännöllisen tavan vähentää kontaminaatiota, pidentää komponenttien käyttöikää ja vakaampia tuotantoajoja. Kiteen kasvu- ja epitaksiteknologian kehittyessä TaC-pinnoitteilla on entistä suurempi rooli monissa puolijohteiden valmistusvaiheissa.

Usein kysytyt kysymykset

1. Onko TaC-pinnoite parempi kuin tavallinen grafiitti?

Useimmissa korkean lämpötilan puolijohdeprosesseissa kyllä ​​– TaC-pinnoite antaa huomattavasti paremman suojan korroosiota, kontaminaatiota ja mekaanista kulumista vastaan, mikä yleensä merkitsee paljon pidempää käyttöikää.

2. Millä teollisuudenaloilla käytetään TaC-pinnoitettua grafiittia?

Pääasiassa puolijohteiden valmistus, mukaan lukien piikarbidikiteiden kasvu, GaN MOCVD, piin epitaksi ja kehittyneet lämpökenttäjärjestelmät.

3. Miksi CVD on suositeltava TaC:n soveltamisessa?

CVD tuottaa tiheitä, erittäin puhtaita kerroksia, joilla on erinomainen tarttuvuus ja paksuuden tasaisuus – juuri sitä, mitä vaativat puolijohdesovellukset vaativat.

4. Millaisia ​​grafiittiosia voidaan pinnoittaa TaC:llä?

Tyypillisiä ehdokkaita ovat upokkaat, suskeptorit, siemenpidikkeet, ohjausrenkaat, lämmittimet, alustat ja muut grafiittiosat, jotka ovat alttiina korkeille lämpötiloille ja reaktiivisille kaasuille.
