Kuinka TaC-pinnoite parantaa piikarbidikiteiden kasvua PVT-sovelluksissa

Kuinka TaC-pinnoite parantaa piikarbidikiteiden kasvua PVT-sovelluksissa

Piikarbidi (SiC) tukee nyt suurta osaa sähköajoneuvojen voimansiirtojen, uusiutuvan energian muuntimien ja suurtaajuisten tehomoduulien kehityksestä. Valmistustaloudellisuus ja laitteen suorituskyky riippuvat piikarbidikiteiden mittojen suurentamisesta, eräsaatojen lisäämisestä ja vikapopulaatioiden vähentämisestä. Näiden tavoitteiden saavuttaminen vaatii enemmän kuin hienosäädetyt prosessireseptit. Lämpökenttämateriaalien eheydestä ja pitkäikäisyydestä tulee yhtä ratkaiseva, varsinkin kun otetaan huomioon aggressiiviset olosuhteet PVT-uuneissa.

Grafiittiosien pintatekniikan vaihtoehdoista tantaalikarbidin (TaC) kemiallinen höyrypinnoitus (CVD) on saavuttanut mitattavissa olevan pidon. Tämä pinnoite ei vain suojaa alustaa; se muokkaa aktiivisesti kovimman palvelun näkevien komponenttien pintakemiaa ja lämpövastetta.

Mitä TaC-pinnoite tekee PVT-uunin sisällä?

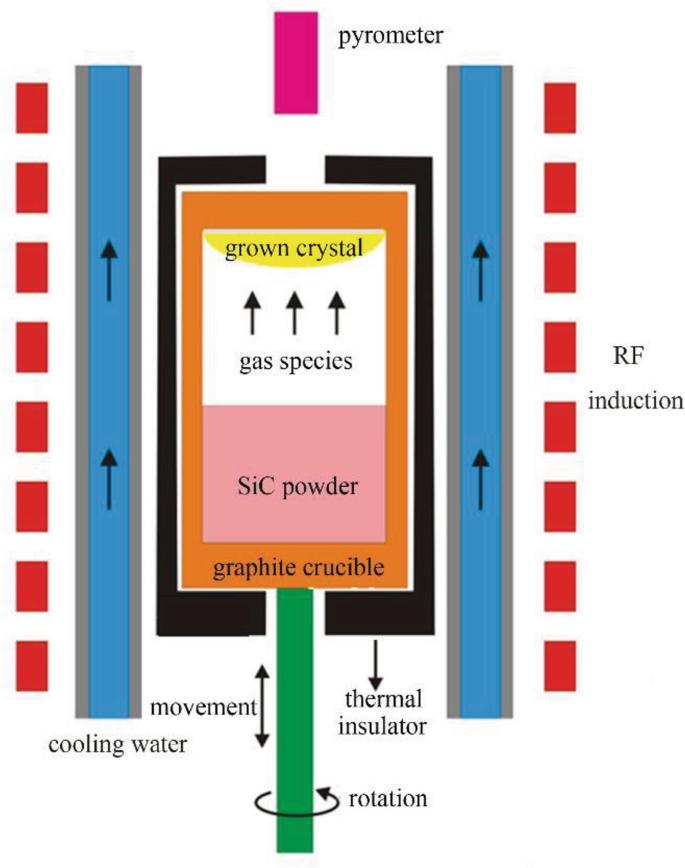

PVT:n kasvu etenee sublimoimalla piikarbidisyöttö yli 2 000 °C:ssa. Tuloksena olevat höyrylajit kulkevat kohti viileämpää siemenkitettä, jossa kondensaatio ja uudelleenkiteytyminen rakentavat vähitellen kiven. Yksi lenkki voi kestää satoja tunteja. Tänä aikana jokainen grafiittipinta – upokkaan seinät, siemenpidike, ohjausrenkaat – kohtaa jatkuvaa piitä sisältävää höyryä, äärimmäisiä lämpögradientteja ja mekaanista rasitusta, joka johtuu lämpölaajenemishäiriöistä.

Ilman suojakerroksia grafiitti käy läpi kaksi rinnakkaista hajoamisreittiä. Yksi on fyysinen: pintaeroosio vapauttaa hienoja hiilihiukkasia höyryvirtaan. Toinen on kemiallinen: piihöyry reagoi grafiitin kanssa muodostaen haihtuvaa piikarbidia tai muita väliainelajeja, mikä ohenee asteittain komponentin seinämää. Molemmat reitit tuovat hiiliklustereita tai metallijäämiä kasvavaan kristalliin, ja molemmat lyhentävät kalliiden uunihuonekalujen käyttöikää.

CVD TaC -pinnoite katkaisee nämä mekanismit. Pinnoitekerros on stoikiometrisesti kontrolloitu, neulanrei'ittämätön ja tarttuu grafiittisubstraattiin. Se muodostaa kemiallisesti inertin pinnan korkean lämpötilan höyrylle, joten alla oleva grafiitti ei koskaan kosketa suoraan reaktiiviseen ympäristöön. Tämä erottelu muuttaa olennaisesti kontaminaatiorataa.

Havaittuja parannuksia kristallin laadussa

Kiteenkasvattajat raportoivat usein, että TaC-pinnoitetut komponentit korreloivat pienempien hiilisulkeumien ja mikroputkien päätteiden kanssa. Selitys on pinnoitteen kyvyssä ylläpitää tasainen pintakuvio useilla ajoilla. Päällystämätön grafiitti muuttuu ajan myötä – sen huokoisuus kasvaa, sen emissiokyky muuttuu ja paikallinen lämpötilan jakautuminen ajautuu. Nämä asteittaiset muutokset häiritsevät tasaisen säteittäisen kasvun kannalta välttämätöntä lämpökentän symmetriaa.

Vakaa lämpökenttä sitä vastoin säilyttää aksiaaliset ja radiaaliset lämpötilagradientit, joita tarvitaan kontrolloituun askelvirtauskasvuun siemenen pinnalla. TaC-pinnoitteen ansiosta upokkaan sisäpuoli säilyttää alkuperäisen geometriansa ja lämpöemissiokykynsä useammilla kasvusykleillä. Tuloksena on kiteiden laatumittareiden tiukempi jakautuminen ajosta toiseen, mikä nostaa suoraan käytettävien kiekkojen osuutta petankkia kohden.

Pidennetty komponenttien käyttöikä ja käyttökustannukset

TaC-pinnoitteen taloudellinen syy perustuu usein käyttöiän pidentämiseen. Päällystämättömässä muodossa olevat grafiittikomponentit saattavat joutua vaihtamaan 10–20 kasvatusajon jälkeen riippuen erityisestä lämpötilaprofiilista ja ajon kestosta. TaC-pinnoitetut vastineet saavuttavat dokumentoidussa uunitoiminnassa rutiininomaisesti 2–3 kertaa käyttöiän, ennen kuin ne osoittavat mitattavissa olevaa painohäviötä tai pinnan karhentumista.

Tämä kestävyys johtuu pinnoitteen korkeasta sulamispisteestä (yli 3 800 °C) ja sen alhaisesta diffuusiokertoimesta sekä hiilen että piin osalta. Jopa 2 200 °C:ssa diffuusio pinnoitteen ja alustan rajapinnan yli on merkityksetöntä. Pinnoite ei läikkyä, hilseile tai kerrostu lämpökierron aikana, mikäli CVD-pinnoitusparametrit on optimoitu oikein. Pidemmät komponenttien vaihtovälit merkitsevät vähemmän uunin jäähdytys- ja lämmitysjaksoja, vähemmän purkamisen ja uudelleenkokoonpanon työvoimaa ja alhaisempaa erittäin puhtaan grafiittimassan kulutusta.

Puolijohteiden puhtausvaatimukset

Laiteluokan piikarbidin metalliepäpuhtaudet miljoonasosissa voivat heikentää kantoaallon käyttöikää ja jännitettä. Itse pinnoitteen tulee siksi olla puolijohdeyhteensopiva. Erittäin puhtaista prekursoreista käsitelty CVD TaC saavuttaa dokumentoidun puhtauden 99,999841 %. Tämä luku ei ole satunnainen: se heijastaa tahallista valvontaa esiastekaasun puhdistuksessa, reaktorin puhtaudessa ja saostuksen jälkeisessä käsittelyssä. Tällä puhtausasteella kaikki metallilajit, jotka saattavat diffundoitua pinnoitteesta höyryfaasiin, jäävät analyyttisten havaitsemisrajojen alapuolelle tyypillisten kasvuaikojen aikana.

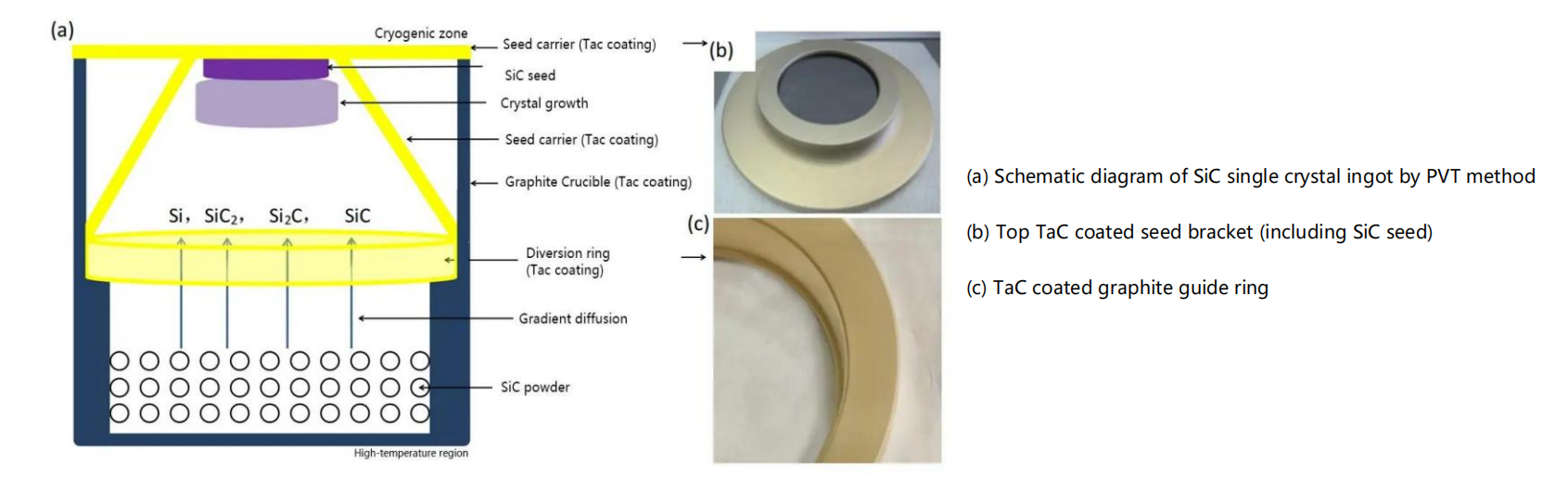

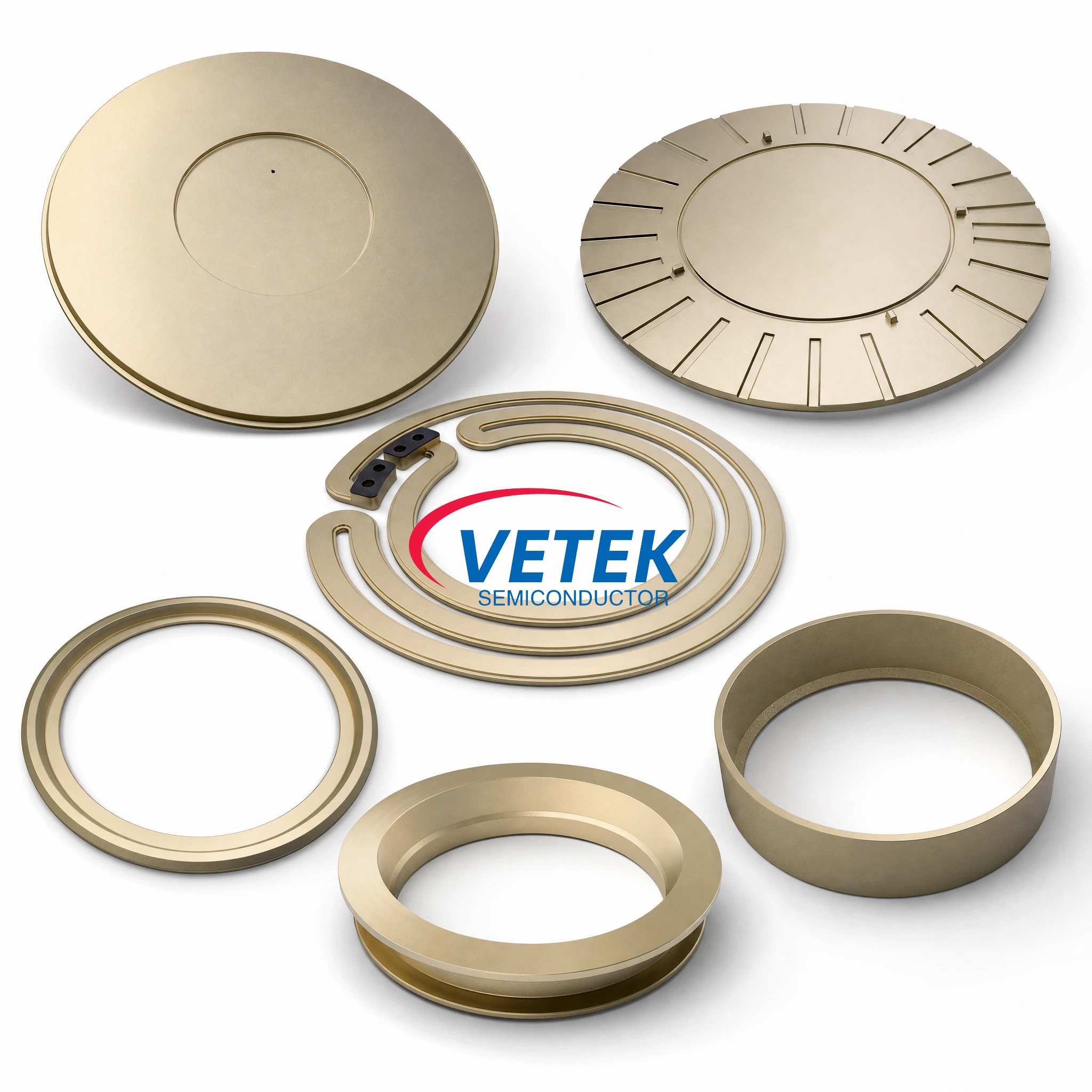

Yleisesti päällystetyt grafiittiosat

PVT-lämpökentät sisältävät tyypillisesti viidestä kahdeksaan erillistä grafiittikomponenttia, jotka voivat hyötyä TaC-sovelluksesta:

Upokkaat, jotka sisältävät piikarbidilähdejauhetta ja kestävät korkeimmat lämpötilat.

Siementelineet, jotka kiinnittävät siemenkiteen ja vaativat tarkan lämpökontaktin.

Ohjausrenkaat, jotka muotoilevat höyryn virtauspolun siemeniä kohti.

Upokkaan renkaat ja välikkeet, jotka määrittävät lähteen ja siemenen välisen raon.

Lisäeristyskilvet tai tukipylväät tietyissä uunimalleissa.

Kaikkien tai useimpien näistä osista päällystäminen luo tasaisen pintatilan koko kuumalla vyöhykkeellä sen sijaan, että pinnoitettuja ja pinnoittamattomia pintoja olisi sekoitettu, mikä voisi aiheuttaa paikallisia lämpö- tai kemiallisia epäsymmetrioita.

Miksi CVD mieluummin kuin muut pinnoitusmenetelmät?

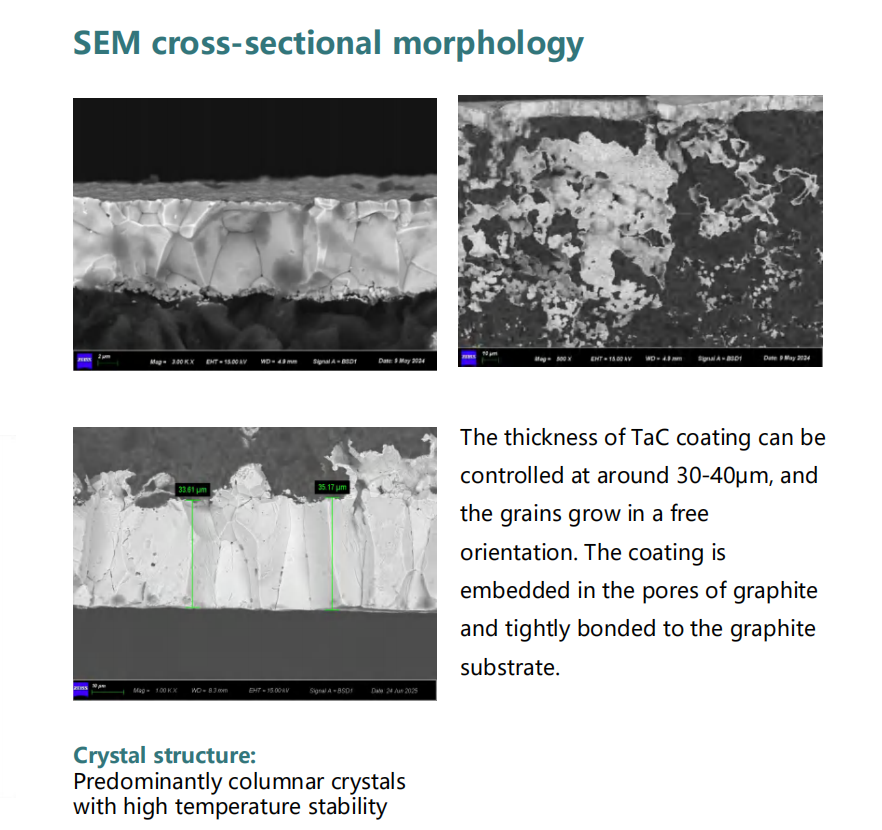

Kaikki TaC-pinnoitteet eivät toimi samalla tavalla. Plasmasumutus- tai pakkaussementointireitit tuottavat paksumpia kerroksia, mutta niissä on suurempi huokoisuus, huonompi tarttuvuus ja suurempi roiskeen riski lämpöshokin aikana. CVD erottuu kasvattamalla pinnoitetta atomi atomilta höyryfaasiprekursoreista. Tämä tuottaa täysin tiheitä mikrorakenteita, joiden raekoko on muutaman mikrometrin luokkaa ja paksuuden tasaisuus ± 5 μm:n sisällä laaja-alaisilla komponenteilla.

Normaali CVD TaC -paksuus on määritelty 30 ± 5 μm useimmille PVT-upokkaille ja pidikkeille. Uuneissa, joissa käytetään pitkiä syklejä tai korkeampia huippulämpötiloja, voidaan käyttää mukautettua paksuutta jopa 40 μm asti. Paksummat pinnoitteet lisäävät diffuusiosulun pituutta, mutta vaativat huolellista sovittamista grafiittisubstraatin lämpölaajenemiskertoimen kanssa rajapintojen jännityksen välttämiseksi – tekijä, joka on hyvin karakterisoitu CVD-prosessin suunnittelussa.

Käytännön huomioita adoptioon

Päällystämättömistä TaC-päällystettyihin komponentteihin siirtyvien tilojen tulisi ennakoida lämpötilan säätelyn muutoksia. Pinnoite muuttaa pinnan emissiokykyä, mikä voi muuttaa pyrometrin lukemia tai teho-lämpötila-kalibrointia 20–50°C. Tämä muutos on ennustettavissa ja toistettavissa, joten lyhyt kalibrointiajo riittää palauttamaan oikeat lämpöasetusarvot. Tämän alkuperäisen kompensoinnin jälkeen päällystetty järjestelmä käyttäytyy johdonmukaisemmin ajojen välillä kuin päällystämätön vastine, mikä vähentää ajokohtaisen virityksen tarvetta.

Johtopäätös

PVT-pohjainen piikarbidituotanto asettaa poikkeuksellisia vaatimuksia grafiitin lämpökenttäkomponenteille. CVD TaC -pinnoite vastaa näihin vaatimuksiin neljällä toisiinsa liittyvällä vaikutuksella: se estää hiilihiukkasten vapautumista, estää piin hyökkäyksen alustaan, säilyttää lämpökentän symmetrian pitkien ajojaksojen aikana ja pidentää komponenttien vaihtovälejä. Nämä tulokset yhdessä parantavat kiteen puhtautta, lisäävät käyttökelpoista tuottoa petankkia kohti ja vähentävät kuluvien osien osuutta kiekkokohtaisista kustannuksista. Kun piikarbidikiekkojen koot siirtyvät kohti 200 mm:ää ja virhetiheysvaatimukset tiukentuvat entisestään, suunniteltujen pinnoitteiden, kuten TaC:n, käyttöönotto laajenee todennäköisesti vaihtoehdosta perusspesifikaatioksi kehittyneillä valmistuslinjoilla.
