Miksi CVD TaC -pinnoite on "korkean lämpötilan panssari" kolmannen sukupolven puolijohteessa

Ympäristö piikarbidin kiteiden kasvatusuunissa on yksi vähiten anteeksiantavista puolijohteiden valmistuksessa: lämpötilat ylittävät 2400 °C, vety- ja ammoniakkipitoisuudet ovat korkeita, ja grafiittikomponentit ovat jatkuvasti vaarassa irrota hiukkasia ja vapauttaa epäpuhtauksia. Prosessiinsinöörit ovat pitkään etsineet materiaaliratkaisua, joka kestää samanaikaisesti äärimmäistä lämpöä, aggressiivista kemiaa ja kontaminaatiota.

CVD-tantaalikarbidipinnoitteesta (TaC) on hiljaa tullut vastaus – sulamispisteellä 3880°C, etsausnopeudella vain 0,2 μm/h NH₃:ssa ja 0,1 μm/h vedessä ja kriittisillä epäpuhtaustasoilla mitattuna ppb:nä. Todella houkuttelevan tekee kuitenkin se, mitä tuotantokerroksessa tapahtuu: mikroputkien vikatiheys putoaa yli 90 %, kiteiden kokonaisepäpuhtauspitoisuus putoaa yli 70 % ja ominaisvastus kasvaa kertoimella 2-3.
Miten TaC-pinnoitteella saavutetaan tämä? Mistä sen suorituskykyedut tulevat? Missä reaalimaailman sovelluksissa se tuottaa eniten lisäarvoa? Ja mihin suuntaan markkinat ovat menossa? Tässä artikkelissa tarkastellaan systemaattisesti CVD TaC -pinnoitteen teknisiä periaatteita, ydinominaisuuksia, keskeisiä sovellusskenaarioita ja alan suuntauksia.

1. Mikä on CVD TaC -pinnoite?

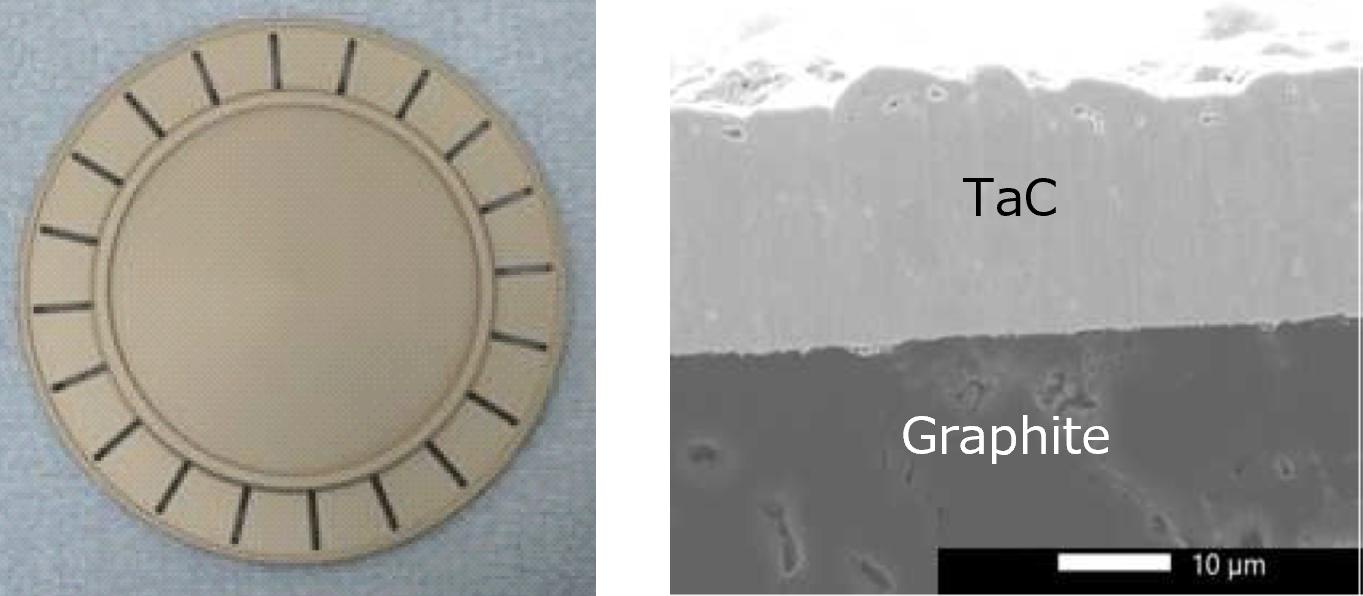

Pohjimmiltaan CVD TaC -pinnoite on suojaava kerros tantaalikarbidia (TaC) – keraamista yhdistettä, jolla on erottuva kullankeltainen ulkonäkö – kerrostettu erittäin puhtaille grafiittisubstraateille käyttämällä kemiallista höyrypinnoitusta. Materiaali itsessään tuo yhdistelmän ominaisuuksia, joita on vaikea löytää yhteen: sulamispiste 3880°C, kovuus alueella 15-19 GPa, vahva kemiallinen inertisyys ja korroosionkestävyys, joka kestää hyvin aggressiivisissa prosessiympäristöissä.

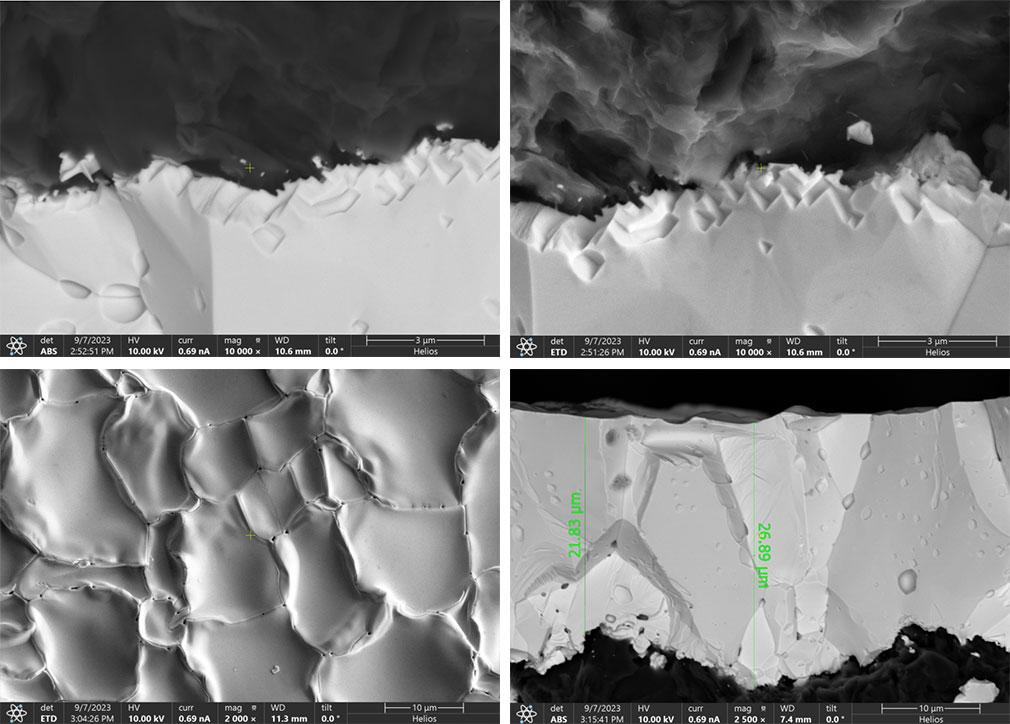

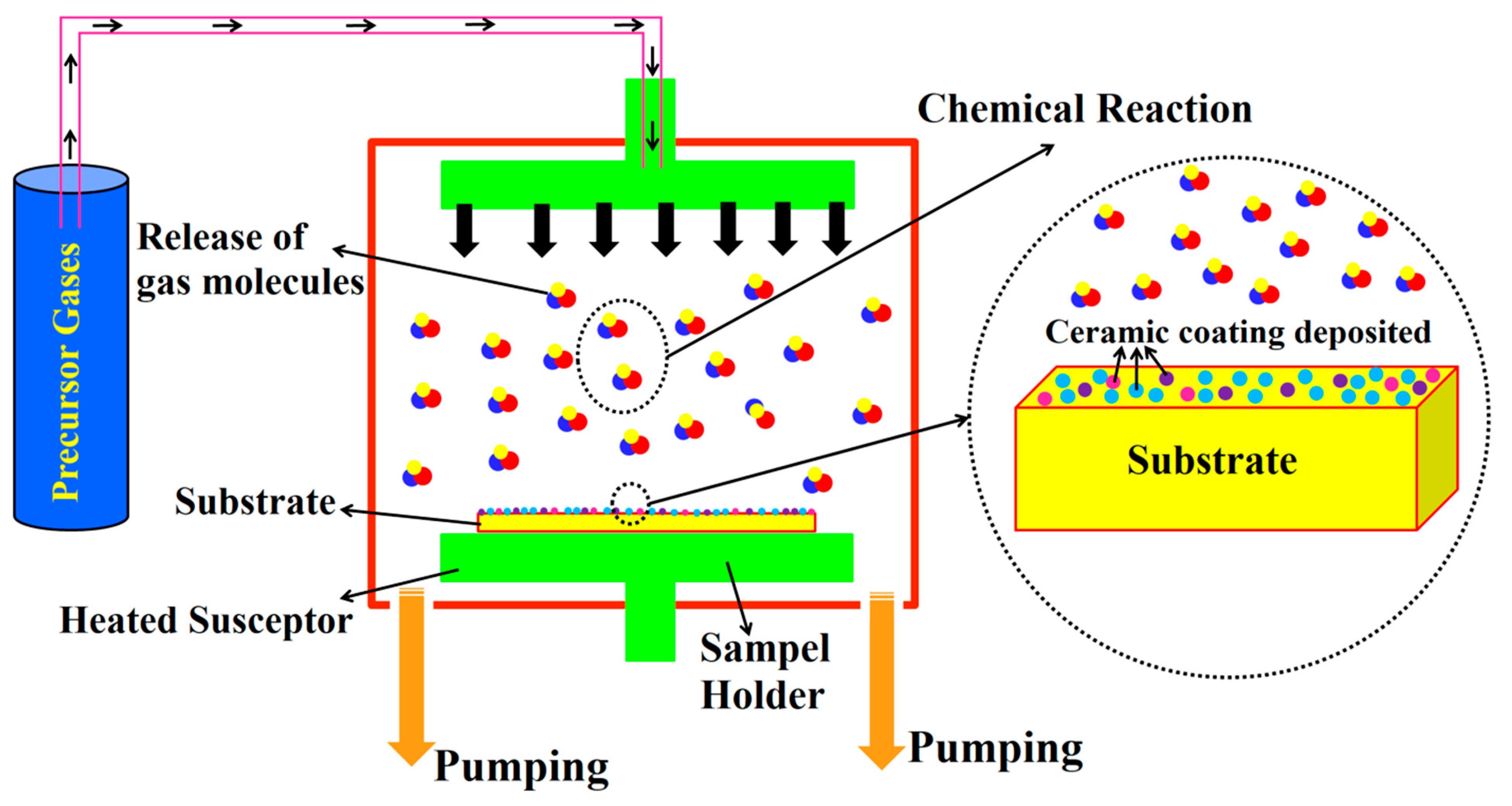

Eri tavoista tuottaa TaC-pinnoitteita CVD on edelleen kypsin reitti. Tyypillinen resepti, kuten yksityiskohtaisesti, alkaa tantaalipentakloridilla (TaCl5) ja propeenilla (C3H6) tantaalin ja hiilen esiasteena, jotka argon ja vety kuljettavat lämmitettyyn kammioon. Kun höyrystynyt TaCl5 saavuttaa grafiitin pinnan, se adsorboituu ja käy läpi sarjan hajoamis- ja rekombinaatioreaktioita. Muodostuu ei vain pintakerros, vaan tiivis, hyvin kiinnittyvä pinnoite, joka on huomattavasti tasaisempi ja koostumukseltaan kontrolloitavampi kuin mitä voidaan saavuttaa vaihtoehtoisilla menetelmillä, kuten sulalla suolalla tai sooli-geelikäsittelyllä.

2. CVD TaC -pinnoitteen keskeiset suorituskyvyn edut

2.1 Erittäin korkea lämpöstabiilisuus
CVD TaC -pinnoite sulaa 3880°C:ssa, joten se pysyy rakenteellisesti ehjänä jopa yli 2200°C:ssa. Tämän ansiosta se sopii hyvin vaativiin puolijohdeprosesseihin, kuten piikarbidin kiteiden kasvuun ja MOCVD:hen – paikkoihin, joissa tavalliset piikarbidipinnoitteet yleensä hajoavat, kun asiat kuumenevat liian kuumaksi.

2.2 Erinomainen kemiallinen korroosionkestävyys
Tämä pinnoite kestää hyvin syövyttäviä prosessikaasuja, kuten vetyä, ammoniakkia, klorideja ja piihöyryä. SiC-pinnoitteisiin verrattuna se vähentää grafiitin hajoamista ja hiukkaskontaminaatiota korkeissa lämpötiloissa puolijohdeympäristöissä. Tulos? Parempi prosessin vakaus ja suurempi kiekkojen saanto.

2.3 Hyvä mekaaninen kovuus ja lämpöiskun kestävyys
CVD TaC -pinnoite on kova ja sitoutuu vahvasti grafiittisubstraatteihin, joten se kuluu hitaasti ja käsittelee lämpöiskuja hyvin. Se voi kestää toistuvia nopeita lämmitys- ja jäähdytysjaksoja halkeilematta tai irroittamatta. Tämä tarkoittaa pidempää komponenttien käyttöikää ja nopeampaa prosessin ramppia.

2.4 Erittäin korkea puhtaus ja epäpuhtauksien esto
TaC-pinnoitteella on erittäin vähän epäpuhtauksia ja se toimii kiinteänä diffuusioesteenä – se estää epäpuhtauksien kulkeutumisen grafiittisubstraatista kasvuympäristöön. Tämä auttaa vähentämään kidevirheitä, pitää epäpuhtaudet loitolla ja parantaa sekä piikarbidikiteiden laatua että ominaisvastusta.

3. CVD TaC -pinnoitteen tyypilliset käyttöskenaariot

3.1 SiC Single Crystal Growth (PVT-menetelmä)
SiC-yksikiteiden PVT-kasvatusprosessissa TaC-pinnoite levitetään tärkeimpiin grafiittikomponentteihin, kuten upokkaat, ohjausrenkaat ja siemenkiteiden pidikkeet. Fan et ai. osoittaa, että TaC-pinnoite ei ainoastaan ​​tarjoa fyysistä suojaa, vaan myös alhaisten emissiivisyysominaisuuksiensa ansiosta säätelee lämpötilagradienttia kiteen kasvurajapinnassa, parantaa säteittäisen lämpötilan tasaisuutta, ylläpitää piikarbidin sublimaatiostoikiometriaa, estää epäpuhtauksien kulkeutumista ja vähentää energiankulutusta. Meng et ai. Journal of Crystal Growth vahvistaa edelleen, että kristalliharkolla, joka on kasvatettu käyttämällä upokasrakennetta TaC-päällysteisellä grafiittirellerenkaalla ja grafiittipaperilla, on erinomaiset ominaisuudet kiteen täydellisyydessä ja rajapinnan muodossa. Todelliset mittaukset osoittavat, että TaC-pinnoitetuilla upokkailla kasvatettujen kideharkkojen halkaisijapoikkeama on ≤2 % ja kiteen pinnan tasaisuus (RMS) on parantunut 40 %.

3.2 GaN/SiC epitaksiaalinen kasvu

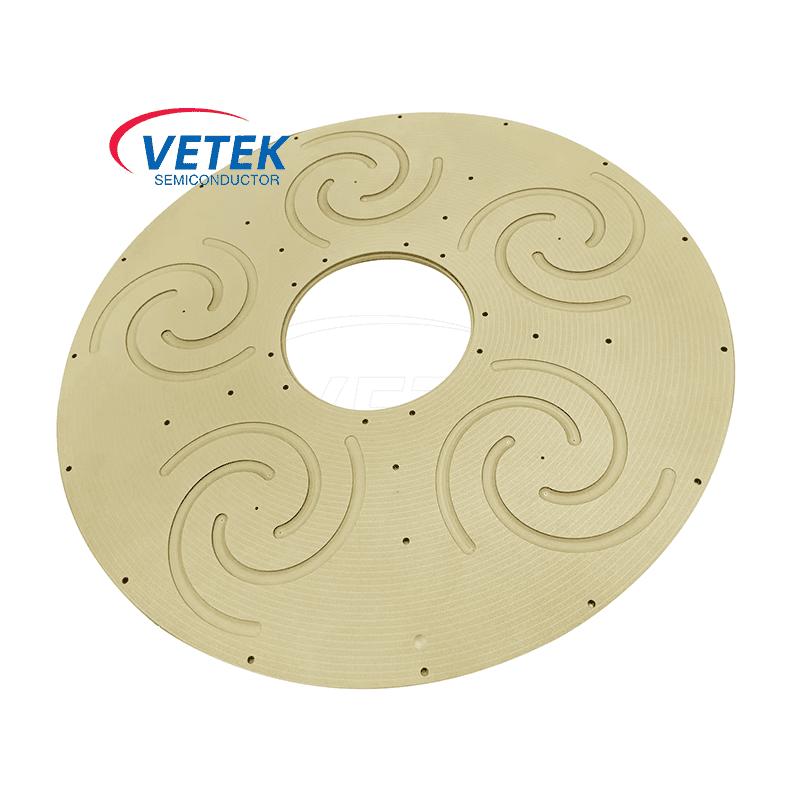

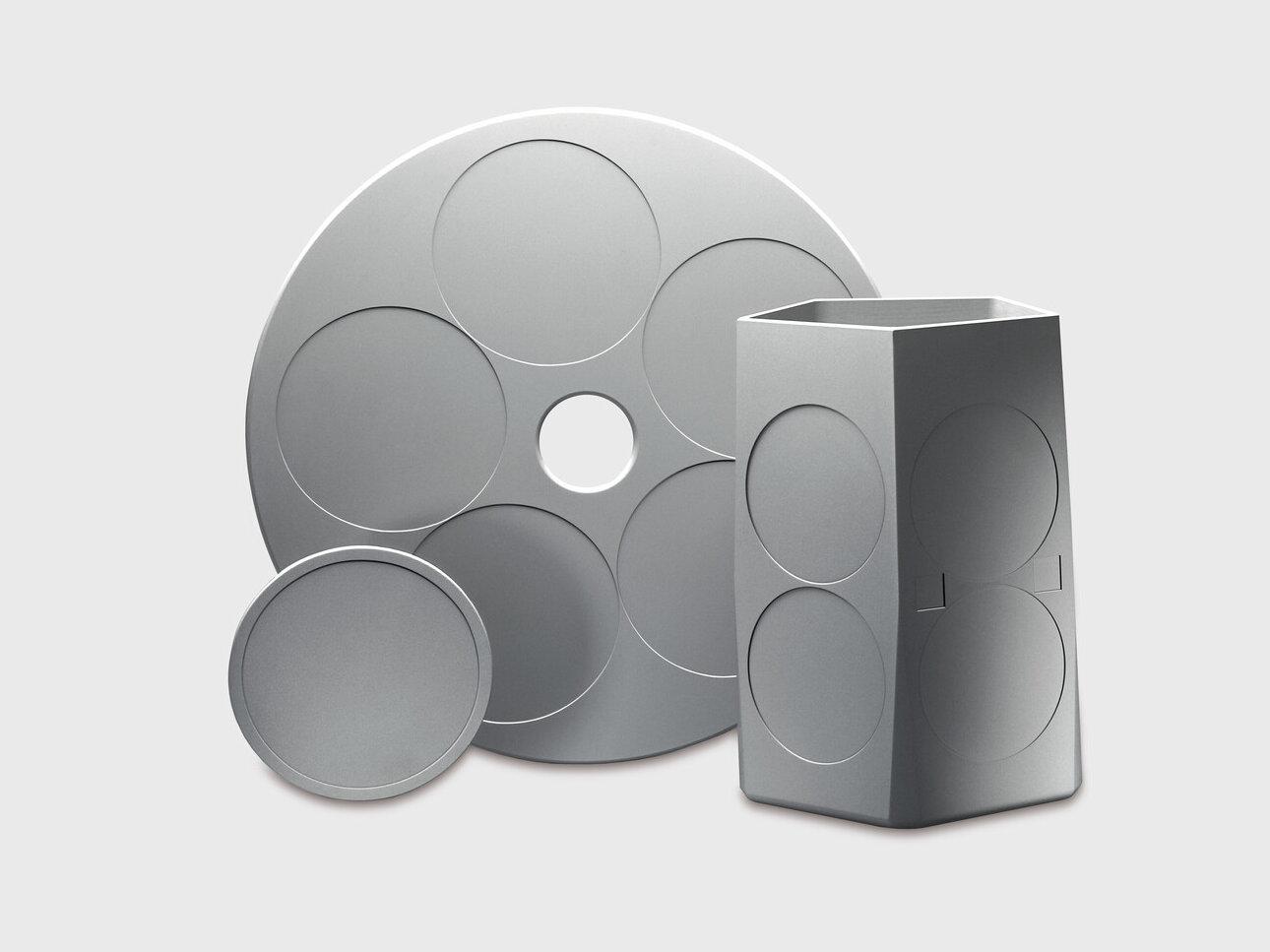

GaN- ja SiC-epitaksian CVD-reaktiokammioissa TaC-pinnoitetta käytetään laajalti komponentteihin, kuten kiekkojen alustaan, satelliittilevyihin, suuttimiin ja antureisiin. Näiden komponenttien on toimittava pitkiä aikoja korkeissa lämpötiloissa ja syövyttävissä ympäristöissä, ja TaC-pinnoite voi merkittävästi pidentää niiden käyttöikää ja parantaa prosessin saantoa. MOCVD-laitteissa, kuten Aixtron G5, TaC-pinnoite on osoittautunut keskeiseksi materiaaliksi prosessin vakauden varmistamisessa.

3.3 MOCVD-järjestelmän lämmittimet

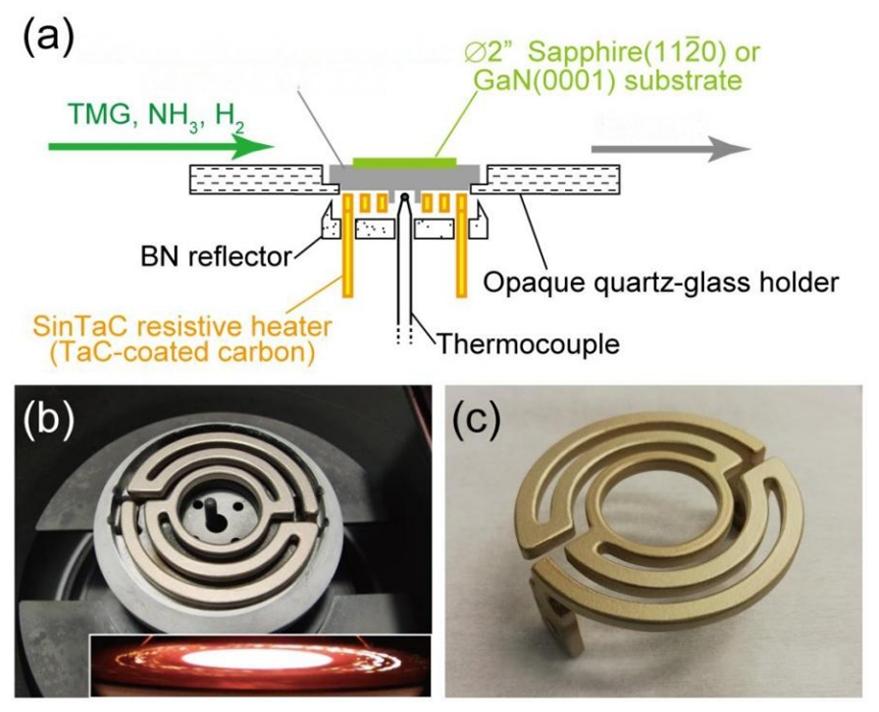

TaC-pinnoitettuja grafiittilämmittimiä on käytetty menestyksekkäästi MOCVD-järjestelmissä. Perinteisiin pBN-päällystettyihin lämmittimiin verrattuna TaC-lämmittimet tarjoavat paremman lämmitystehokkuuden ja tasaisuuden, vähentävät virrankulutusta ja auttavat parantamaan lämpökentän eheyttä alhaisemman pintaemissiiviteettinsä (0,3) ansiosta. Fanin et al.:n tutkimuksen mukaan TaC-pinnoitteen alhainen emissiokyky ei ainoastaan ​​paranna lämpötilan tasaisuutta kiteiden kasvulle, vaan myös parantaa GaN-epitaksiaalisen kerrostumisen laatua.

3.4 Korkean lämpötilan teollisuussovellukset
Puolijohdekentän lisäksi TaC-pinnoitetta voidaan käyttää myös korkean lämpötilan teollisiin komponentteihin, kuten vastuslämmityselementteihin, ruiskutussuuttimiin, suojarenkaisiin ja juotoskiinnittimiin, mikä hyödyntää täysin sen kattavat lämmönkestävyyden ja korroosionkestävyyden edut.

4. CVD TaC vs. SiC Coating: Kuinka valita?

Puolijohdeteollisuudessa CVD SiC ja CVD TaC ovat kaksi yleisintä grafiittikomponenttien suojapinnoitetta. Valinta riippuu erityisistä prosessilämpötilavaatimuksista.

CVD SiC pinnoite:Alhainen lämpölaajenemiskerroin, hyvä rakenteellinen vakaus ja kustannusedut alle 1800 °C:n lämpötiloissa, käytetään laajalti keski- tai korkeissa lämpötiloissa, kuten LED-epitaksialustalla ja monokiteisellä piin epitaksialustalla.

CVD TaC -pinnoite:Korkeampi lämpöstabiilisuus (sulamispiste 3880°C vs. ~2700°C piikarbidille), vahvempi kemiallinen inertisyys, sopii erityisen hyvin korkeisiin lämpötiloihin ja erittäin syövyttävissä ympäristöissä yli 2000°C, kuten piikarbidin yksikidekasvatus ja GaN-epitaksi.

Yksinkertaisesti sanottuna:Kun prosessilämpötilat ylittävät 1800 °C, erityisesti kun mukana on syövyttäviä kaasuja, kuten vetyä ja ammoniakkia, TaC-pinnoite on ylivoimainen valinta.

5. Markkinanäkymät ja teollisuuden suuntaukset

Piikarbidin yksikiteiden kasvun ja epitaksin nopea kasvu nostaa TaC-pinnoitteiden kysyntää jyrkästi. Kaksi tuoretta markkinatutkimusta viittaavat markkinoiden merkittävään kasvuun. QYResearchin Global TaC Coating Market Outlook, Depth Analysis & Forecast to 2031 -tutkimuksessa vuoden 2024 maailmanlaajuiset tantaalikarbidipinnoitemarkkinat ovat noin 45 miljoonaa dollaria ja ennustetaan saavuttavan 142 miljoonaa dollaria vuoteen 2031 mennessä, mikä tarkoittaa 17,9 prosentin vuotuista kasvua. Global Info Researchin luvut osuvat samalle alueelle, arvioiden vuoden 2024 markkinoiden olevan noin 47 miljoonaa dollaria ja ennusteen mukaan 143 miljoonaa dollaria vuoteen 2031 mennessä, mikä vastaa 17,5 prosentin CAGR:ää. Näiden ennusteiden välinen johdonmukaisuus antaa varmuutta siitä, että TaC-pinnoite on siirtymässä jatkuvaan kasvuvaiheeseen.

Mitä tulee näiden markkinoiden toimittajiin, se on edelleen melko keskittynyt huipulle. Momentive Technologies, Tokai Carbon ja Toyo Tanso tuottavat yhteensä noin 76 prosenttia maailman liikevaihdosta [10]. Maantieteellisesti Pohjois-Amerikka johtaa noin 45 prosentilla markkinoista, kun taas Aasian ja Tyynenmeren alue on lähellä noin 41 prosentilla. Alueellinen tasapaino alkaa kuitenkin muuttua. Kiinalaiset valmistajat investoivat voimakkaasti umpeen umpeen, ja VeTek Semiconductor on esimerkki: yhtiön CVD TaC -pinnoitekyky ulottuu nyt halkaisijaltaan jopa 750 mm:n komponentteihin, mikä sijoittuu niiden harvojen kotimaisten pelaajien joukkoon, jotka pystyvät käsittelemään osia tässä mittakaavassa.

Tulevaisuudessa siirtyminen 8 tuuman SiC-substraatteihin asettaa korkeamman riman lämpökentän tasaisuudesta ja pinnoitteen luotettavuudesta tuotantolaitteissa. Pelkästään tämä suuntaus vahvistaa TaC-pinnoitteen roolia strategisena materiaalina kiekkojen valmistuksessa tulevina vuosina.

6. VeTek Semiconductorin TaC-pinnoitustekniikka

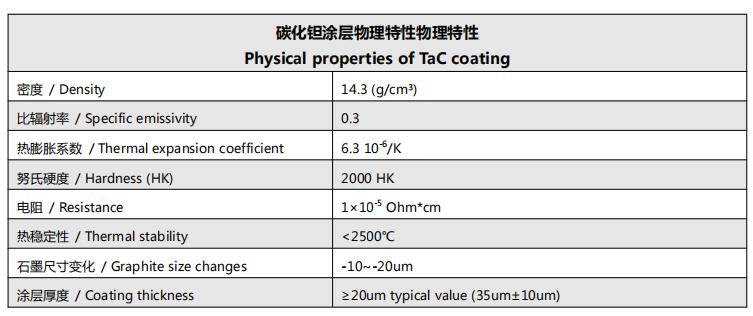

Tietolähde: VeTek Semiconductor Product Technical Specifications

VeTekin CVD TaC -pinnoitteella on hyvä lämpötilan kestävyys, erittäin puhdas puhtaus, H₂/NH₃/SiH4/Si-korroosionkestävyys, vahva lämpöiskun kestävyys, hyvä tarttuvuus grafiittisubstraatteihin ja tasainen pinnoitteen peitto. Sitä voidaan soveltaa ydinkomponentteihin, kuten induktiolämmityssuskeptoreihin, vastuslämmityselementteihin ja lämpösuojaosiin. Yrityksellä on edistynyt koneistuskyky grafiitti-, keraami- tai tulenkestävien metallisubstraattikomponenttien valmistukseen, ja se tarjoaa keskitetysti sisäistä SiC- tai TaC-keraamipinnoitteiden käsittelyä sekä pinnoituspalveluita asiakkaiden toimittamille osille.

7. Johtopäätös

Kun kolmannen sukupolven puolijohdeteollisuus kiihtyy kohti suurempia kokoja (8 tuumaa), korkeampaa tehotiheyttä ja alhaisempia kustannuksia, valmistusprosessien materiaalien suorituskykyä koskevat vaatimukset ovat yhä tiukemmat. Erittäin korkean sulamispisteensä, erinomaisen kemiallisen inertiteettinsä ja erinomaisten mekaanisten ominaisuuksiensa ansiosta CVD TaC -pinnoitteesta on tulossa "kultastandardi" korkean lämpötilan puolijohdeprosesseissa yli 2000 °C:ssa. SiC-yksikiteiden kasvusta GaN-epitaksiin, MOCVD-lämmittimistä kiekkojen alustaan, TaC-pinnoite tarjoaa välttämättömän materiaaliperustan puolijohteiden valmistukseen.

VeTek Semiconductor on sitoutunut tarjoamaan korkealaatuisia CVD TaC -pinnoitetuotteita ja räätälöityjä ratkaisuja maailmanlaajuisille asiakkaille jatkuvan T&K-investoinnin ja teknologisen iteroinnin avulla. Jos tarvitset yksityiskohtaisia ​​teknisiä tietoja, SEM-poikkileikkausanalyysiä tai mukautetun piirustuksen arviointia, ota rohkeasti yhteyttä.
