Aixtron G10 -komponentit: Tehokkaan piikarbidiepitaksia tärkeimmät osat

Silicon Carbide (SiC) -teknologia pyrkii jatkuvasti kohti suurempia kiekkoja ja suurempaa tehoa. Tämä tarkoittaa, että edistyneistä epitaksijärjestelmistä, kuten Aixtron G10 -alustasta, tulee yhä tärkeämpää kolmannen sukupolven puolijohteiden valmistuksessa.

Vanhoihin reaktoreihin verrattuna Aixtron G10 -järjestelmät tarvitsevat tiukempaa lämpökenttien, kaasuvirtauksen vakauden, hiukkaskontaminaation ja osien kestoajan hallintaa. Jokaisella sisäisellä reaktorin komponentilla on suora vaikutus epitaksiaalisen kasvun laatuun, kiekkojen tasaisuuteen ja tuotannon vakauteen.

Tämä artikkeli opastaa sinut läpi tärkeimmät Aixtron G10 -komponentit, joita käytetään piikarbidin epitaksijärjestelmissä. Selitämme, mitä ne tekevät, mitä materiaaleja he vaativat ja miksi niillä on merkitystä korkean lämpötilan puolijohteiden käsittelyssä.

Mitä ovat Aixtron G10 -komponentit?

Aixtron G10 -komponentit ovat tärkeimmät sisäiset reaktorin osat, jotka sijaitsevat piikarbidin epitaksikammion sisällä. Yhdessä ne auttavat pitämään lämpöolosuhteet vakaina, optimoivat kaasun jakautumisen, tukevat kiekkojen pyörimistä ja vähentävät kontaminaatiota korkean lämpötilan epitaksiaalisen kasvun aikana.

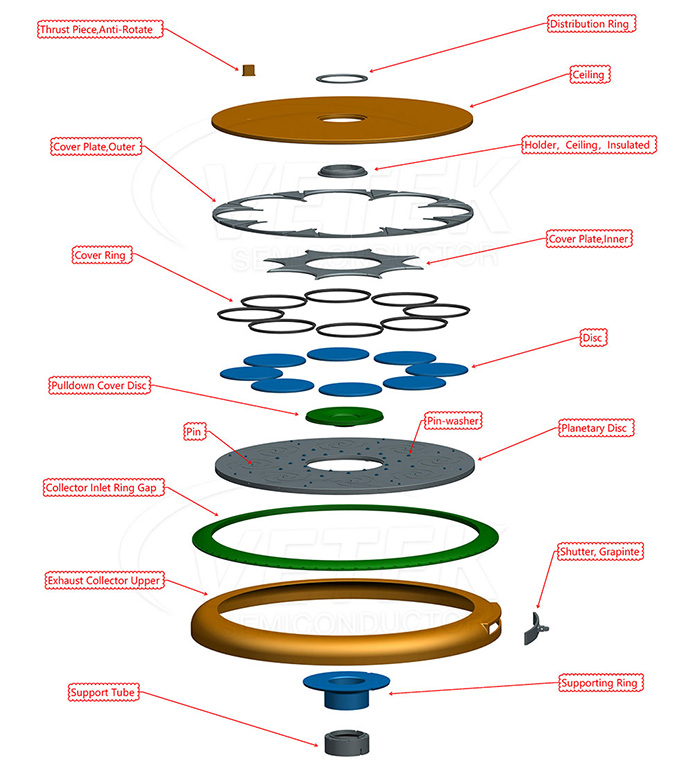

Tyypillisiä Aixtron G10 -reaktorin osia ovat:

• Katto
• Jakelurengas
• Kannen rengas
• Peitelevyt
• Planeettalevy
• Vedettävä kansilevy
• Pakokaasun kerääjä
• Tukirengas
• Tukiputki
• Grafiittisuljin
• Pin & Pin aluslevykokoonpanot

Useimmat näistä osista toimivat jatkuvasti yli 1500 °C:n lämpötiloissa samalla kun ne ovat alttiina syövyttäville prosessikaasuille, kuten silaanille ja hiilivedyille. Materiaalin suorituskyky on siis ehdottoman kriittinen.

Tärkeimmät toiminnalliset alueet Aixtron G10 -reaktorin sisällä

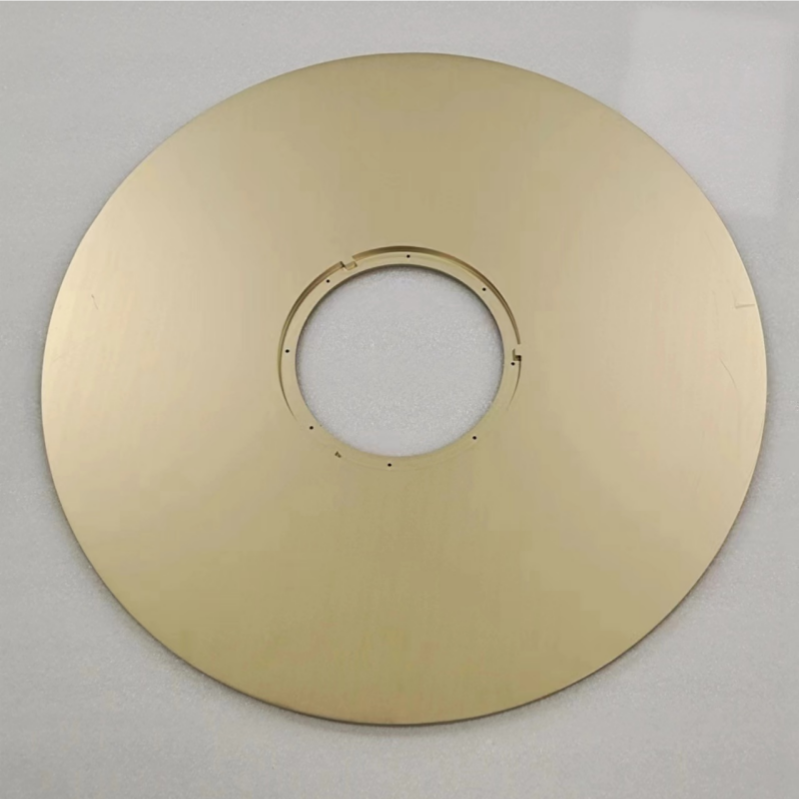

1. Katon osat

Katto on suuri osa reaktorin lämpökenttää. Se auttaa pitämään kammion lämpötilan vakaana, ohjaa kaasun virtausta ja suojaa ylempiä reaktorin rakenteita suoralta lämmöltä.

Hyvien kattokomponenttien tulee olla:

• Kiinteä lämpöstabiilisuus
• Alhainen hiukkastuotanto
• Vahva korroosionkestävyys
• Tasainen pinnoitteen laatu
• Pitkäaikainen mittavakaus

CVD SiC -pinnoitettu grafiitti on yleinen valinta, koska se antaa sinulle grafiitin lämmönjohtavuuden ja piikarbidin kemiallisen kestävyyden.

2. Jakelurengas

Jakorengas ohjaa ja ohjaa kaasun virtausta kammion sisällä. Kaasun jakautumisen tasainen saaminen on välttämätöntä tasaisen epitaksiaalisen kerroksen paksuuden saavuttamiseksi kaikissa kiekoissa.

Jos kaasun virtausta ei hallita hyvin, voit törmätä:

• Paksuuden vaihtelu
• Dopingin epäjohdonmukaisuudet
• Pintaviat
• Pienempi kiekkojen tuotto

Siksi korkea koneistustarkkuus ja tasainen pinnoite ovat niin tärkeitä tälle osalle.

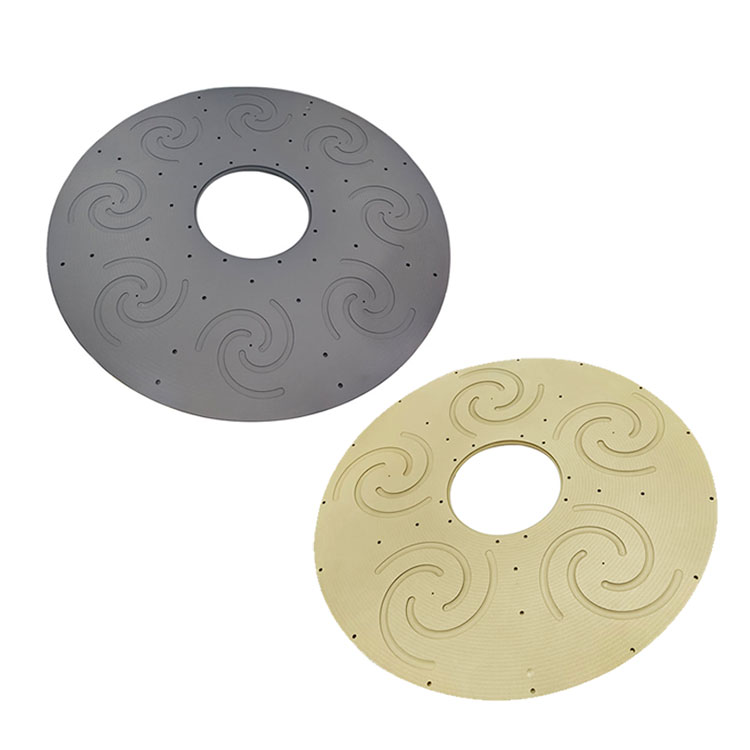

3. Planetary Disc System

Planeettalevy pyörittää kiekkoja epitaksiaalisen kasvun aikana. Tasainen pyöriminen parantaa lämpötilan tasaisuutta ja varmistaa, että kaikki kiekot saavat samanlaisen kaasualtistuksen.

Suurikokoisten piikarbidikiekkojen tuotantoa varten planeettajärjestelmän on ylläpidettävä:

• Hyvä tasaisuus
• Alhainen lämpömuodonmuutos
• Korkea rakenteellinen lujuus
• Vakaa toiminta toistuvan lämmityksen ja jäähdytyksen ansiosta

Itse kiekko on yleensä valmistettu erittäin puhtaasta grafiitista, jossa on edistyksellinen CVD SiC -pinnoite.

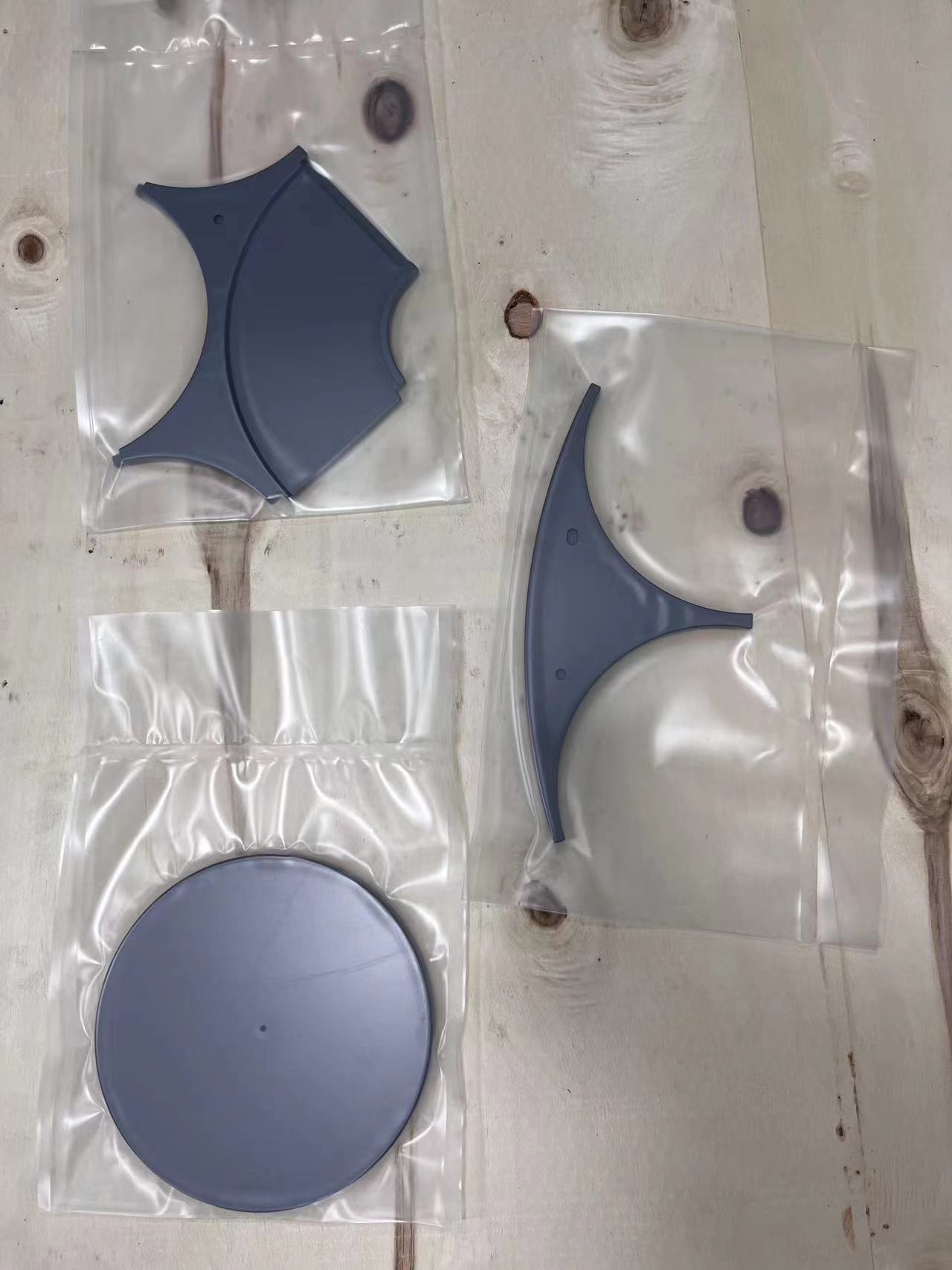

4. Peiterenkaat ja peitelevyt

Peiterenkaat ja kansilevyt suojaavat tiettyjä reaktorialueita ja auttavat stabiloimaan lämpökenttää.

Nämä osat auttavat:

• Vähennä ei-toivottua kerrostumista
• Minimoi hiukkaskontaminaatio
• Suojaa grafiittirakenteita
• Pidennä kammion käyttöikää

Koska ne käyvät läpi paljon lämpökiertoa, vahva pinnoitteen tarttuvuus on välttämätöntä.

5. Pakokaasun keräysjärjestelmä

Pakokaasun keräin hallitsee pakokaasuvirtausta ja auttaa pitämään kammion paineen tasaisena.

Vakaa pakokaasuvirtaus johtaa:

• Parempi prosessin toistettavuus
• Puhtaampi kammioympäristö
• Vähemmän hiukkasten kertymistä
• Pidemmät huoltovälit

Kehittyneissä piikarbidin epitaksijärjestelmissä pakokaasuihin liittyvien osien on myös kestettävä aggressiivisia kemikaaleja ja lämpörasitusta.

Miksi materiaalin valinnalla on merkitystä piikarbidin epitaksissa?

SiC epitaksi on vaikea ympäristö. Perinteiset materiaalit kohtaavat usein ongelmia, kuten:

• Pinnoite irtoaa
• Grafiitin eroosio
• Terminen halkeilu
• Hiukkasten tuottaminen
• Lyhyt käyttöikä

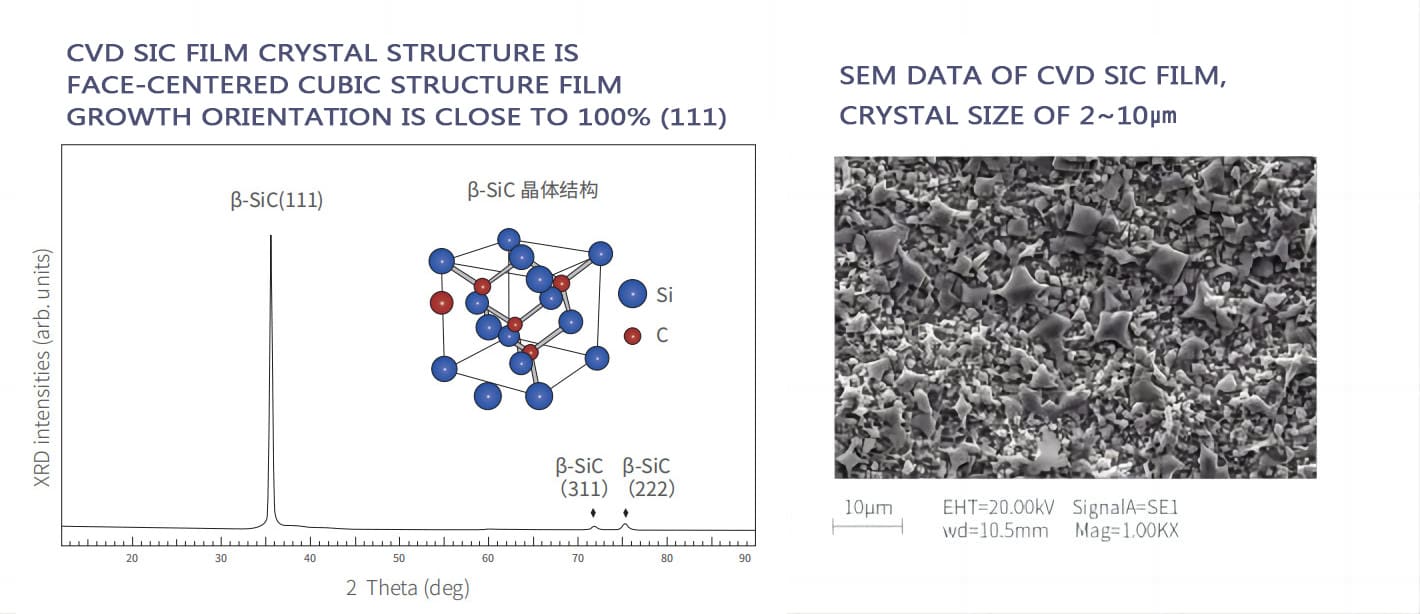

Näiden ongelmien kiertämiseksi kehittyneet puolijohdereaktorit ovat siirtymässä CVD SiC Coated Graphite -grafiittiin. CVD SiC -pinnoite antaa sinulle:

• Erinomainen kemikaalinkestävyys
• Korkea puhtaus
• Suuri lämpöiskun kestävyys
• Alhainen saastumisriski
• Pitkä käyttöikä

Tällä hetkellä tämä on yksi laajimmin käytetyistä materiaaleista huippuluokan piikarbidi-epitaksireaktorin osissa.

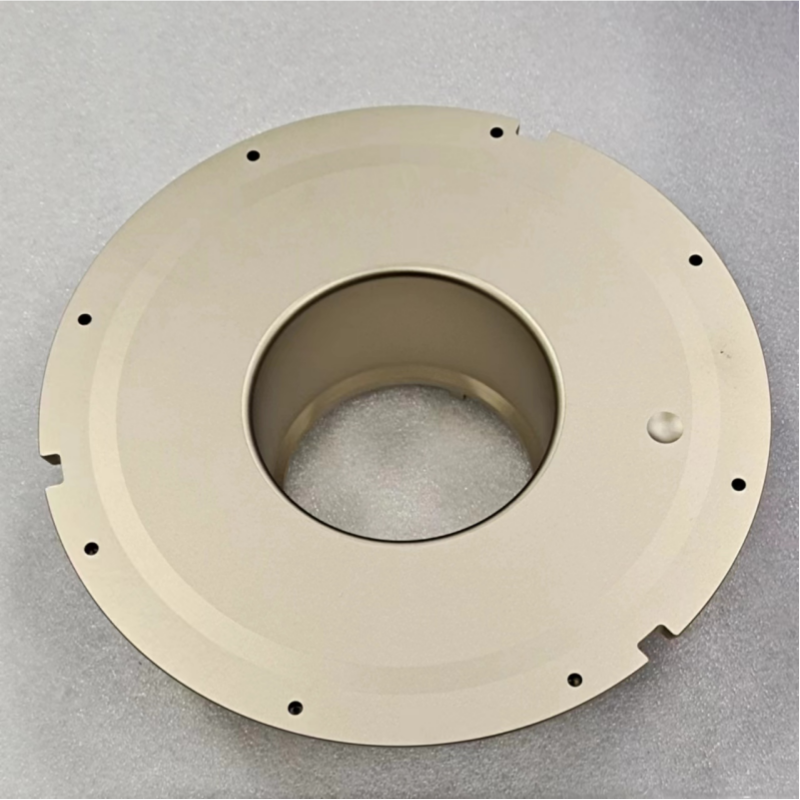

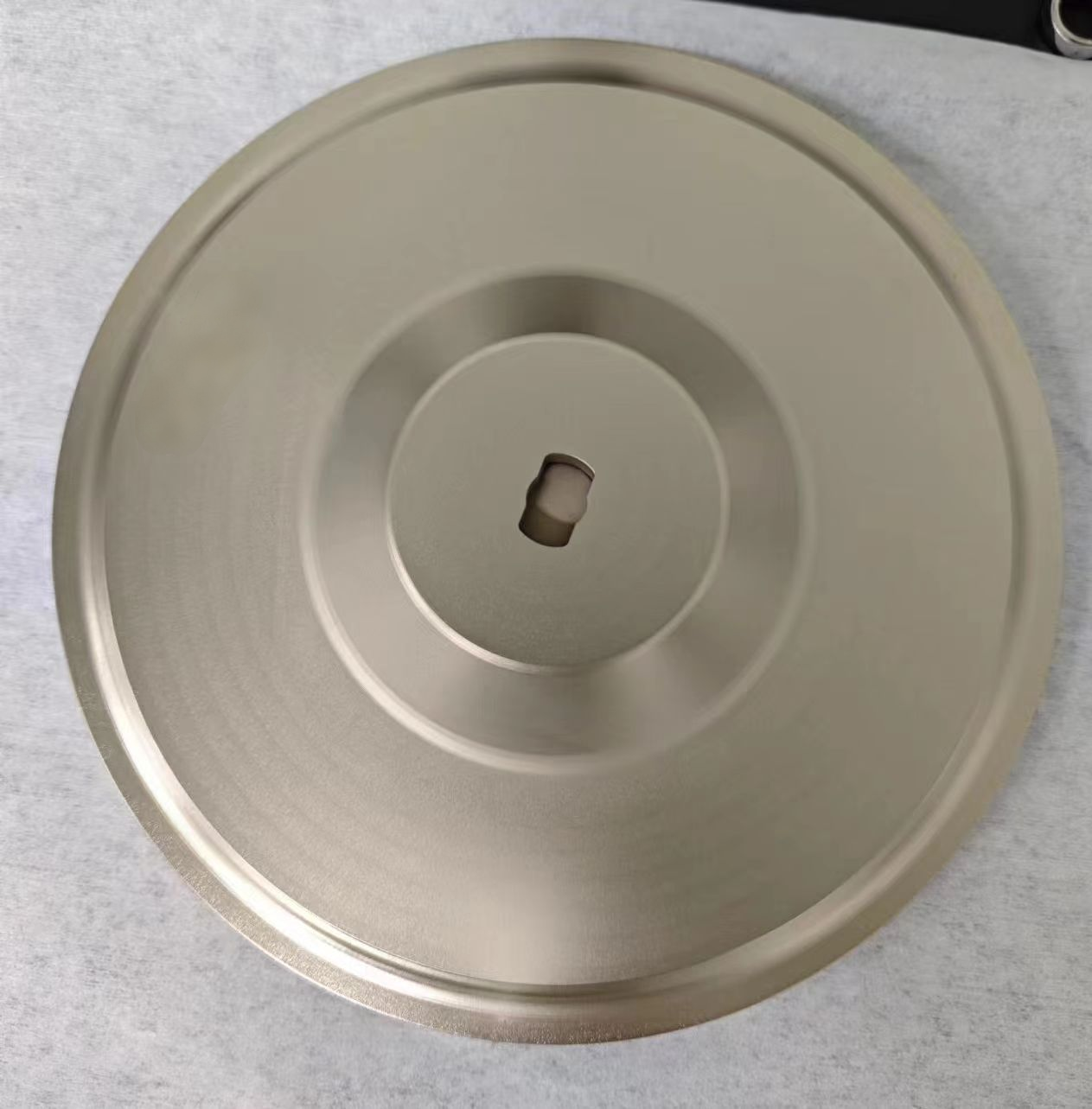

TaC (tantaalikarbidi) pinnoite on nousemassa seuraavaksi askeleeksi erittäin korkeiden lämpötilojen sovelluksissa. Perinteisiin SiC-pinnoitteisiin verrattuna TaC-pinnoitteet tarjoavat:

• Parempi korkeiden lämpötilojen vakaus
• Vahvempi korroosionkestävyys
• Pienempi hiukkasten muodostumisen riski
• Vakaa toiminta yli 2000°C

TaC-pinnoitteet näyttävät erityisen lupaavilta tuleville alustoille, jotka käyttävät suurempia kiekkoja ja korkeampia lämpötiloja.

Aixtron G10 -komponenttien valmistuksen haasteita

Laadukkaiden Aixtron G10 -komponenttien valmistus vaatii edistyneitä valmistusvalmiuksia, mukaan lukien:

• Erittäin puhdas grafiitin puhdistus
• Tarkkuus CNC-työstö
• Puolijohdetason pinnoitusympäristöt
• Yhtenäinen CVD-pinnoitustekniikka
• Suurikokoisten komponenttien käsittely
• Tiukka puhtaus ja mittojen hallinta

Pienikin poikkeama mitoissa tai pinnoitteen tasaisuudesta voi vaikuttaa reaktorin vakauteen ja epitaksiaaliseen suorituskykyyn.

VeTek Semiconductor -ominaisuus Aixtron G10 -komponenteille

VeTek Semiconductor on erikoistunut puolijohdeluokan grafiitti- ja pinnoitusteknologioihin edistyneille epitaksisovelluksille.

Tarjoamme mukautettuja komponentteja, jotka ovat yhteensopivia:

• Aixtron G10
• Aixtron G5
• SiC epitaksijärjestelmät
• MOCVD-reaktorit

Tuotevalikoimaamme kuuluvat:

• CVD SiC päällystetyt grafiittikomponentit
• TaC-pinnoitekomponentit
• Planeettalevyt
• Katon komponentit
• Peiterenkaat
• Grafiittisen lämpökentän osat
• Kiinteät piikarbidikomponentit

Näitä tuotteita käytetään laajalti piikarbidi-, LED-epitaksi- ja kehittyneissä puolijohteiden lämpökenttäjärjestelmissä.

Johtopäätös

Kun piikarbidin puolijohteiden valmistus pyrkii kohti suurempia kiekkoja ja korkeampaa tuotantotehokkuutta, Aixtron G10 -komponenteista on tulossa yhä tärkeämpiä reaktorin vakauden ja epitaksiaalisen laadun kannalta.

Kattorakenteista ja planeettalevyistä kaasunjakelu- ja poistojärjestelmiin jokainen komponentti vaikuttaa suoraan lämmönhallintaan, saastumisen hallintaan ja kiekkojen koostumukseen.

Yhdistämällä erittäin puhtaita grafiittimateriaaleja, kehittynyttä CVD SiC -pinnoitusteknologiaa ja seuraavan sukupolven TaC-pinnoitteita, nykyaikaiset reaktorin osat auttavat tekemään piikarbidin epitaksituotannosta vakaampaa ja tehokkaampaa tulevaisuuden puolijohdeteollisuudessa.
