Tantaalikarbidilla päällystetty istukka
  • Tantaalikarbidilla päällystetty istukkaTantaalikarbidilla päällystetty istukka

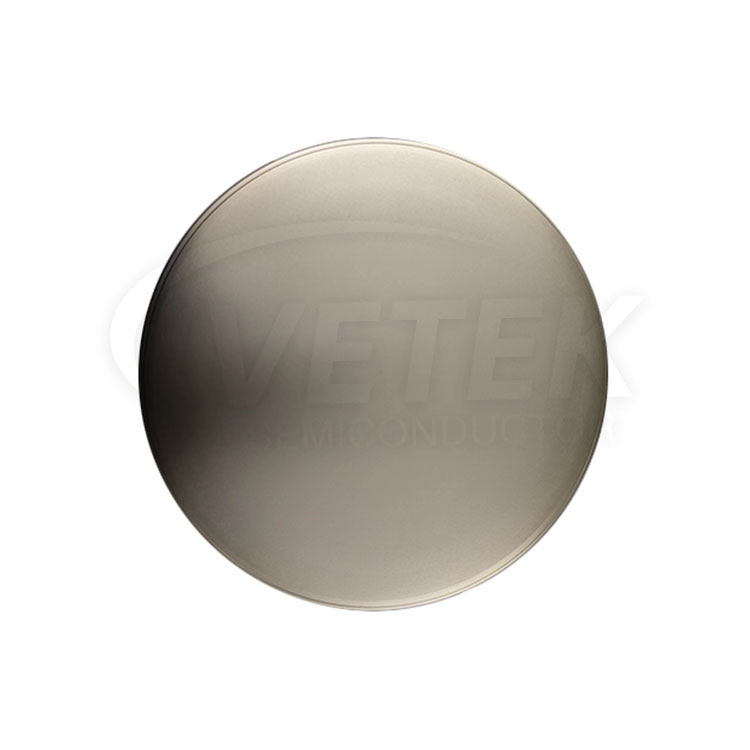

Tantaalikarbidilla päällystetty istukka

Vetek Semiconductor on johtava tantaalikarbidilla päällystetty istukanvalmistaja ja innovaattori Kiinassa. Olemme erikoistuneet TAC-pinnoitteeseen monien vuosien ajan. Tuotteitamme on korkea puhtaus ja korkea lämpötilankestävyys jopa 2000 ℃. Odotamme innolla tulla pitkäaikainen kumppani Kiinassa.

Vetek Semiconductor Supply korkealaatuinen tantaalikarbidipäällysteinen istukka, sic -pinnoitusosat kilpailukykyisen hinnan kanssa. Tämä lisävaruste parantaa puolijohteiden valmistuksen tehokkuutta ja laatua, mikä tuottaa erinomaista suorituskykyä ja luotettavuutta.

Korkealaatuisista materiaaleista valmistettu ja tarkkuudella valmistettu Chuck sisältää grafiittialusta, joka on päällystetty CVD-tantaalikarbidilla (TAC). Tämä pinnoite tarjoaa erinomaisen lämpöstabiilisuuden, korkean puhtauden ja vastustuskyvyn korkeille lämpötiloille. Se varmistaa luotettavan suorituskyvyn MOCVD -prosessien vaativissa olosuhteissa.

Puck on muokattavissa erilaisten puolijohteiden kiekkojen majoittamiseksi, joten se sopii erilaisiin tuotantovaatimuksiin. Sen vankka rakenne minimoi kiekkojen kuljettajiin ja alttiisiin liittyvät seisokit ja ylläpitokustannukset.

Vetek -puolijohde -tantaalikarbidilla päällystetyllä istunnolla Aixtron G10 MOCVD -järjestelmä saavuttaa suuremman tehokkuuden ja paremmat tulokset puolijohdevalmistukseen. Sen poikkeuksellinen lämpöstabiilisuus, yhteensopivuus eri kiekkojen kanssa ja luotettava suorituskyky tekevät siitä välttämättömän työkalun tuotannon tehokkuuden optimoimiseksi ja erinomaisten tulosten saavuttamiseksi haastavassa MOCVD -ympäristössä.


Tantaalikarbidin päällystetyn istukan tuoteparametri

TAC -pinnoitteen fysikaaliset ominaisuudet
Tiheys 14.3 (g/cm³)
Erityinen säteily 0.3
Lämmön laajennuskerroin 6.3 10-6/K
Kovuus (HK) 2000 HK
Vastus 1 × 10-5Ohm*cm
Lämmönvakaus <2500 ℃
Grafiitin koon muutokset -10 ~ -20um
Pinnoitteen paksuus ≥20um tyypillinen arvo (35um ± 10um)


Kiekkojen suorituskyky komponenttien käytön jälkeen:

Wafer performance after using our components


Vertaa puolijohteiden tuotantokauppaa :

VeTek Semiconductor Production Shop


Yleiskatsaus puolijohdekaupan epitaksiteollisuusketjusta:

Overview of the semiconductor chip epitaxy industry chain
