4 tuumasta 8 tuumaan: vuosikymmen piikarbidin puolijohteiden kasvua

Vuonna 2013 teollisuus kysyi, voidaanko piikarbidia kaupallistaa ollenkaan. Kymmenen vuotta myöhemmin piikarbidi käyttää sähköautoja ja uusiutuvaa energiaa – ja todellinen kilpailu on siirtynyt materiaaleihin, laitteisiin ja tuotannon tuottoon. Kymmenessä vuodessa piikarbidikiekot kasvoivat 4 tuumasta 8 tuumaan, kun epitaksilaitteet kehittyivät asteittain. Itse kiekon lisäksi CVD SiC -pinnoitteet, Solid CVD SiC ja TaC -pinnoitteet pitävät korkean lämpötilan, korroosionkestävät laitteet nyt luotettavasti käynnissä. VETEK Semiconductor toimittaa kaikki kolme materiaaliratkaisua skaalatun piikarbidin valmistukseen.

SiC:n vuosikymmen: laboratoriomateriaalista valtavirran puolijohteita

SiC on siirtynyt lupaavasta laboratoriomateriaalista vuonna 2013 valtavirtateknologiaksi, joka tukee sähköautoja, tehoelektroniikkaa ja energian muuntamista nykyään – ja alan painopiste on siirtynyt teknologian todistamisesta tuotannon hallitsemiseen mittakaavassa.

Alla oleva taulukko esittää yhteenvedon siitä, kuinka piikarbiditeollisuuden painopisteet ovat muuttuneet viimeisen vuosikymmenen aikana.

2013 vs. tänään: kuinka piikarbiditeollisuuden painopiste on muuttunut

Piikarbidin kaupallistamisen ydinhaaste: Epitaxy Technology

Epitaksilaitteet ovat aina olleet piikarbidin kaupallistamisen tekninen pullonkaula – alan edistystä voidaan seurata suoraan epitaksireaktorien kehityksen kautta varhaisista 6 tuuman alustoista nykypäivän automatisoituihin 150 mm/200 mm järjestelmiin.

Vuonna 2013 piikarbidin kaupallistaminen kiihtyi, ja laitevalmistajat kilpailivat pääasiassa 6 tuuman (150 mm) piikarbidin epitaksikyvystä. Semiconductor Today raportoi useista edustavista järjestelmistä tuolloin:

Edustava SiC Epitaxy Equipment, 2013

Nämä varhaiset järjestelmät suunniteltiin ratkaisemaan neljä ongelmaa: 6 tuuman piikarbidiepitaksian saavuttaminen, epitaksikerroksen yhtenäisyyden parantaminen, vikojen tiheyden alentaminen ja varhaisen teholaitteiden kaupallistamisen tarpeiden täyttäminen.

Sähköajoneuvojen käyttöönoton, sähköajoneuvojen latausinfrastruktuurin, aurinko-plus-varastointijärjestelmien ja teollisuuden sähkömarkkinoiden laajentuessa nopeasti, piikarbidilaitteiden kysyntä kasvoi vastaavasti – ja epitaksilaitteet kehittyivät pienten erien T&K-alustoista seuraavan sukupolven järjestelmiin, jotka on rakennettu laajamittaista valmistusta varten. Tämän päivän edustavia alustoja ovat:

Edustavia SiC-epitaksilaitteita tänään

4 tuumasta 8 tuumaan: kuinka kiekkojen skaalaus leikkaa kustannuksia ja lisää tehoa

Jokainen piikarbidikiekkojen halkaisija - 4 tuumasta 6 tuumaan ja nyt kohti 8 tuumaa - lisää kiekkokohtaista tuotantoa ja alentaa valmistuskustannuksia, ja teollisuus on nyt keskellä siirtymistä 6 tuumasta 8 tuumaan.

Vuonna 2013 piikarbiditeollisuus pyrki siirtymään 4 tuuman kiekoista 6 tuuman kiekkoihin. Yritykset, mukaan lukien Cree, Dow Corning, Showa Denko ja Norstel, olivat kaikki laajentamassa 6 tuuman piikarbidialustaa ja epitaksikapasiteettiaan tuolloin. Tavoite siirtyä suurempiin kiekkoihin oli suoraviivainen: lisätä kiekkokohtaista tuotantoa, alentaa valmistuskustannuksia ja parantaa alan laajuista skaalautuvuutta.

Yli kymmenen vuoden kuluttua sama logiikka ohjaa nyt muutosta 6 tuumasta 8 tuumaan. GlobalWafers, maailman kolmanneksi suurin piikiekkojen valmistaja, on todennut, että teollisuuden laajuinen 8 tuuman piikiekkojen tuotanto kiihtyisi jyrkästi vuosien 2025–2026 aikana – muutosta pidettiin epärealistisena vain kaksi vuotta aiemmin (GlobalWafers, 2023). Onsemi ja Resonac ovat myös kohdistaneet vuoden 2025 8 tuuman piikarbidialustojen ja epitaksiaalisten kiekkojen pätevöitymiseen ja ramppaukseen (Compound Semiconductor News, 2024).

Mikä muuttuu, kun piikarbidikiekot kasvavat?

Kiekkojen halkaisija- ja laatuvaatimusten noustessa koko valmistusprosessin aikana käytetyistä materiaaleista ja laitekomponenteista on tullut yhtä ratkaisevia piikarbidin kehitykselle kuin itse kiekoista.

Beyond the Wafer: Miksi laitekomponentit ovat yhtä tärkeitä kuin piikarbidisirut

Piikarbidikiekot, MOSFETit ja tehomoduulit saavat suurimman osan huomiosta, mutta epitaksi- ja kiteenkasvatusreaktorien laitekomponentit kohtaavat yhtä äärimmäisiä olosuhteita – eikä pelkkä perinteinen grafiitti enää riitä täyttämään nykypäivän vaatimuksia.

Keskustelut piikarbiditeollisuudesta keskittyvät yleensä kolmeen asiaan: piikarbidikiekot, SiC MOSFETit ja tehomoduulit. Käytännössä niiden valmistukseen käytetyt laitekomponentit ovat yhtä tärkeitä. Epitaksireaktoreissa, kiteenkasvatusuuneissa ja muissa korkean lämpötilan puolijohdeprosesseissa sisäisten komponenttien on kestettävä:

• Erittäin korkean lämpötilan ympäristöt

• Syövyttävät prosessikaasut, kuten H₂ ja HCl

• Tiukat puhtausvaatimukset vohvelin saastumisen välttämiseksi

Perinteinen grafiitti tarjoaa vahvan lämpösuorituskyvyn, mutta pitkässä käytössä se on altis pintakorroosiolle, hiukkasten muodostumiselle ja käyttöiän lyhenemiselle – jotka kaikki uhkaavat suoraan kiekkojen saantoa ja prosessin yhtenäisyyttä. Tämä on aukko, jonka CVD SiC -pinnoitustekniikka on yhä useammin astunut umpeen.

CVD SiC Coating: Luotettavien korkean lämpötilan laitteiden tekniikka

SiC epitaxy ja SiC coating ovat kaksi erillistä teknologiaa, jotka palvelevat eri tarkoituksia – epitaksi tekee puolijohdemateriaalista itse, kun taas CVD SiC -pinnoite suojaa sitä valmistavaa laitetta.

SiC epitaksia käytetään puolijohdemateriaalien valmistukseen. SiC CVD-pinnoite sitä vastoin levitetään ensisijaisesti puolijohdelaitteiden kriittisiin sisäisiin osiin parantamaan niiden kestävyyttä korkeita lämpötiloja ja korroosiota vastaan.

SiC Epitaxy vs. SiC Coating: kaksi erilaista tekniikkaa

Kuinka grafiitti + piikarbidi-komposiitti toimii

CVD SiC -pinnoitettuja grafiittikomponentteja käytetään nykyään laajalti piikarbidin epitaksilaitteissa, MOCVD-laitteissa, LED-epitaksilaitteissa ja RTP/RTA-lämpökäsittelylaitteissa. Tiheän piikarbidikerroksen kerrostaminen erittäin puhtaalle grafiitille yhdistää molempien materiaalien vahvuudet:

Miksi grafiitti + piikarbidi toimii komposiittina

VETEK Semiconductorin Advanced SiC Material Solutions

Kun kolmannen sukupolven puolijohteet skaalautuvat edelleen, VETEK Semiconductor toimittaa kolme toisiaan täydentävää materiaaliratkaisua – CVD SiC -pinnoitettu grafiitti, Solid CVD SiC ja TaC -pinnoitteet, jotka on suunniteltu piikarbidin valmistuslaitteiden erityisiin lämpö- ja kemiallisiin vaatimuksiin.

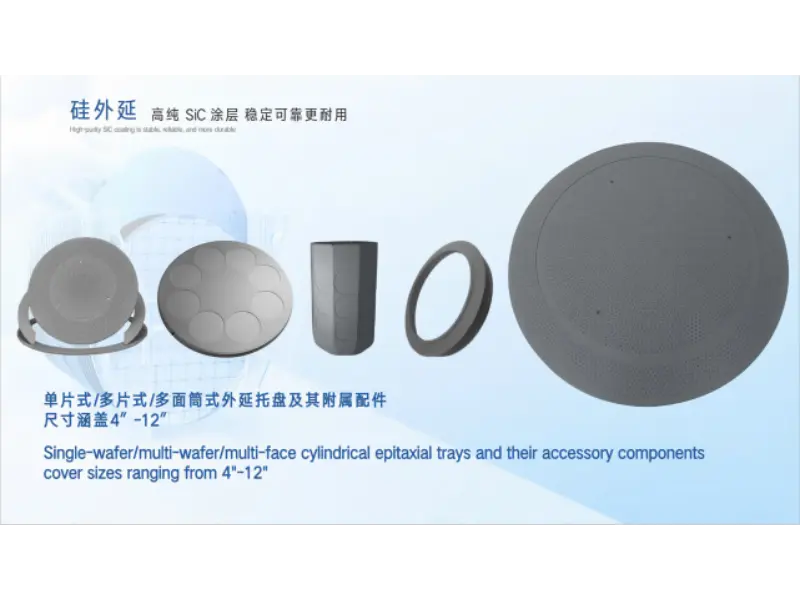

CVD SiC päällystetyt grafiittikomponentit

VETEKin CVD SiC -pinnoitettuja grafiittikomponentteja käytetään SiC Epitaxy Susceptors, MOCVD Carriers, Wafer Carriers, Halfmoon Components ja Semiconductor Thermal Components.

• Erittäin puhdas piikarbidipinnoite

• Erinomainen lämpötasaisuus

• Vakaus korkeissa lämpötiloissa

• Vahva korroosionkestävyys

VETEK CVD SiC -pinnoitetut grafiittikomponentit piikarbidin epitaksi-, MOCVD- ja puolijohdelämpösovelluksiin.

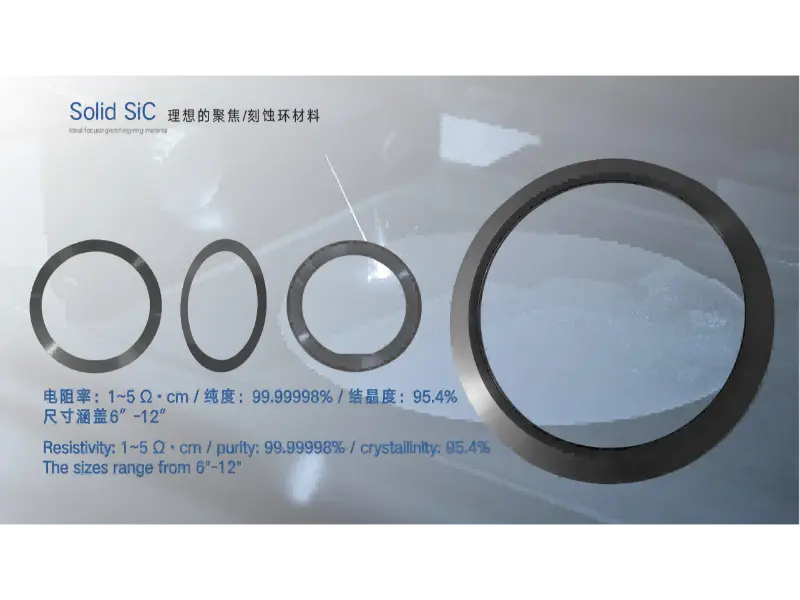

Kiinteät CVD SiC -komponentit

Edistyneisiin etsaus- ja korkean lämpötilan prosesseihin Solid CVD SiC tarjoaa korkeamman materiaalin suorituskyvyn. Tyypillisiä sovelluksia ovat tarkennusrenkaat, RTP/EPI-komponentit ja plasmaprosessikomponentit.

• Tiheä, ei-huokoinen rakenne

• Erittäin alhainen hiukkastuotanto

• Erinomainen plasmakestävyys

• Pitkä käyttöikä

Kiinteät CVD SiC -tarkennusrenkaat ja plasmaprosessikomponentit edistyneille etch- ja RTP/EPI-sovelluksille.

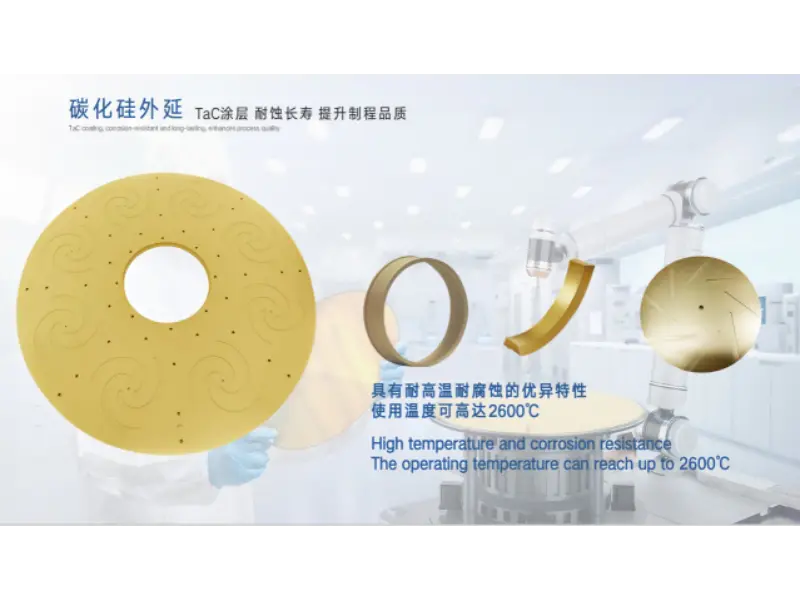

TaC-pinnoitusratkaisut

Kun piikarbidin kiteiden kasvulämpötilat nousevat edelleen, tantaalikarbidipinnoitteista (TaC) on tullut tärkeä materiaali erittäin korkean lämpötilan lämpökentissä. TaC tarjoaa korkeamman lämpötilan stabiilisuuden, erinomaisen hapettumisenkestävyyden ja erinomaisen kemiallisen stabiilisuuden – sopii piikarbidin kiteiden kasvatuslaitteisiin, korkean lämpötilan lämpökenttäkomponentteihin ja kolmannen sukupolven puolijohteiden valmistusympäristöihin.

TaC-pinnoitetut kuumavyöhykekomponentit, jotka on suunniteltu erittäin korkean lämpötilan piikarbidikiteiden kasvattamiseen.

Yhdessä nämä kolme tuotelinjaa vastaavat piikarbidin valmistusketjun erilaisiin lämpö- ja kemiallisiin vaatimuksiin:

VETEKin kolme piikarbidimateriaaliratkaisua yhdellä silmäyksellä

Usein kysytyt kysymykset

1. Mitä eroa on piikarbidin epitaksilla ja piikarbidipinnoitteella?

SiC epitaxy kasvattaa kiteisen piikarbidikerroksen puolijohdekiekkojen ja -laitteiden valmistamiseksi. SiC-pinnoite (CVD SiC) levittää ohuen, tiheän piikarbidikerroksen grafiitille tai muille alustoille suojaamaan laitteen osia lämmöltä ja korroosiolta. Ne palvelevat eri tarkoituksia samassa valmistusketjussa.

2. Miksi grafiitti päällystetään piikarbidilla sen sijaan, että sitä käytettäisiin sellaisenaan?

Paljaalla grafiitilla on erinomainen lämmönjohtavuus ja stabiilius, mutta se syövyttää ja tuottaa hiukkasia altistuessaan korkeille lämpötiloille ja kaasuille, kuten H2 ja HCl ajan myötä. Tiheä CVD SiC -pinnoite lisää kovuutta, kemiallista kestävyyttä ja kestävyyttä korkeissa lämpötiloissa säilyttäen samalla grafiitin lämpösuorituskyvyn.

3. Mihin Solid CVD SiC:tä käytetään?

Kiinteä CVD SiC on täysin tiivis, ei-huokoinen piikarbidimateriaali, jota käytetään edistyneissä etsausprosesseissa ja korkean lämpötilan prosesseissa, mukaan lukien tarkennusrenkaat, RTP/EPI-komponentit ja plasmaprosessin osat – sovelluksissa, jotka vaativat erittäin vähän hiukkasten muodostusta ja pitkää käyttöikää.

4. Miksi piikarbidikiteiden kasvu vaatii TaC-pinnoitteita?

Kun piikarbidin kiteiden kasvuprosessit nousevat kohti korkeampia lämpötiloja, kuuman alueen komponentit tarvitsevat materiaaleja, jotka kestävät hapettumista ja pysyvät kemiallisesti stabiileina äärimmäisessä kuumuudessa. TaC-pinnoitteet tarjoavat korkeamman lämpötilastabiilisuuden kuin grafiitti yksinään, joten ne sopivat hyvin piikarbidikiteiden kasvatusuuneihin ja korkean lämpötilan lämpökenttäkomponentteihin.

5. Miksi teollisuus on siirtymässä 6-tuumaisista piikarbidikiekoista 8-tuumaisiin?

Suuremmat kiekot lisäävät kiekkojen määrää kiekkoa kohden, mikä alentaa sirukohtaista valmistuskustannuksia ja parantaa skaalautuvuutta. Kiekkojen valmistajat ja siruvalmistajat hyväksyvät nyt 8 tuuman piikarbidilevyt ja epitaksiaaliset kiekot vastatakseen sähköautojen, uusiutuvan energian ja teollisuuden tehoelektroniikan kasvavaan kysyntään.

Yhteenveto: Piikarbidin valmistus on siirtynyt prosessikapasiteettikilpailun aikakauteen

Piikarbiditeollisuuden määrittelykysymys on muuttunut – siitä, voidaanko materiaali kaupallistaa, kuinka tehokkaasti, puhtaasti ja johdonmukaisesti se voidaan valmistaa mittakaavassa.

Vuonna 2013 alan keskeinen kysymys oli, voidaanko piikarbidia ollenkaan kaupallistaa. Tänään, yli vuosikymmen myöhemmin, tämä kysymys on tullut: kuinka piikarbidituotteita voidaan valmistaa tehokkaammin, vähemmän vikoja ja parempaa vakautta?

Kun piikarbiditeollisuus jatkaa laajentumistaan, suuremmat kiekkojen halkaisijat, päivitetty epitaksitekniikka ja optimoidut valmistuslaitteet ovat edelleen alan kehityksen ydinsuuntia. Samaan aikaan erittäin puhtaista CVD SiC -pinnoitteista, Solid CVD SiC- ja TaC-materiaaleista on tulossa keskeisiä teknologioita puolijohteiden valmistuksen vakauden varmistamiseksi.

VETEK Semiconductor keskittyy edelleen kehittyneisiin puolijohdemateriaaleihin tarjoten luotettavia materiaaliratkaisuja piikarbidin epitaksiin, kiteiden kasvuun ja korkean lämpötilan puolijohteiden valmistukseen – tukemalla puolijohdeteollisuuden seuraavan sukupolven toimintaa.

Tietoja VETEK Semiconductorista

VETEK Semiconductor suunnittelee ja valmistaa CVD SiC -pinnoitettua grafiittia, Solid CVD SiC ja TaC pinnoitekomponentteja piikarbidin epitaksi-, MOCVD-, kiteenkasvatus- ja korkean lämpötilan puolijohdelaitteisiin. Tämän artikkelin on laatinut VETEKin materiaalisuunnittelutiimi Semiconductor Todayn teollisuusraportteihin ja nykyiseen piikarbidikiekkojen markkina-analyysiin perustuen, ja se heijastaa VETEKin suoraa kokemusta komponenttien toimittamisesta piikarbidin valmistuslinjoille.

Viitatut lähteet: Semiconductor Today (2013 teollisuuden ominaisuus); GlobalWafersin julkiset lausunnot (2023); Compound Semiconductor News (2024); Patsnap Eureka SiC kiekkojen hintaanalyysi (2025). VETEK-tuotteiden luvut ja laitespesifikaatiot perustuvat sisäiseen tuotedokumentaatioon.
