Näkymätön pullonkaula piikarbidin kasvussa: Miksi 7N:n bulkki-CVD-piikarbidi-raaka-aine korvaa perinteisen jauheen

Silicon Carbide (SiC) -puolijohteiden maailmassa suurin osa valokeilasta loistaa 8 tuuman epitaksiaalisissa reaktoreissa tai kiekkojen kiillotuksen monimutkaisissa tilanteissa. Kuitenkin, jos jäljitämme toimitusketjun aivan alkuun - fyysisen höyryn kuljetuksen (PVT) -uunin sisällä, perustavanlaatuinen "materiaalien vallankumous" on hiljaa tapahtumassa.

Syntetisoitu piikarbidijauhe on ollut vuosien ajan teollisuuden työhevonen. Mutta kun suurten tuottojen ja paksumpien kristallipankkien kysyntä muuttuu lähes pakkomielteiseksi, perinteisen jauheen fyysiset rajoitukset ovat saavuttamassa murtumispisteen. Tästä syystä7N Bulkki CVD SiC raaka-aineon siirtynyt periferialta teknisten keskustelujen keskipisteeseen.

Mitä kaksi ylimääräistä "yhdeksää" oikeastaan ​​tarkoittaa?
Puolijohdemateriaaleissa harppaus 5N:stä (99,999 %) 7N:ään (99,99999 %) saattaa näyttää pieneltä tilastolliselta säädöltä, mutta atomitasolla se on täydellinen muutos.

Perinteiset jauheet kamppailevat usein synteesin aikana joutuneiden metallisten epäpuhtauksien kanssa. Sitä vastoin kemiallisen höyrypinnoituksen (CVD) avulla tuotettu bulkkimateriaali voi alentaa epäpuhtauspitoisuudet ppb-tasolle. Niille, jotka kasvattavat HPSI-kiteitä (High-Purity Semi-Insulating), tämä puhtaustaso ei ole vain turhamaisuusmittari – se on välttämättömyys. Erittäin alhainen typpipitoisuus (N) on ensisijainen tekijä, joka määrää, pystyykö substraatti ylläpitämään vaativissa RF-sovelluksissa vaadittavan korkean resistiivisyyden.

"Hiilipölyn" saastumisen ratkaiseminen: Fyysinen korjaus kristallivaurioille

Jokainen, joka on viettänyt aikaa kristallikasvatusuunin ympärillä, tietää, että "hiilisulkeumat" ovat lopullinen painajainen.

Käytettäessä jauhetta lähteenä yli 2000°C lämpötilat saavat usein hienot hiukkaset grafitoitumaan tai romahtamaan. Nämä pienet, ankkuroimattomat "hiilipölyhiukkaset" voivat kulkeutua kaasuvirtojen mukana ja laskeutua suoraan kiteen kasvurajapintaan, jolloin syntyy sijoiltaan siirtymiä tai sulkeumia, jotka tuhoavat tehokkaasti koko kiekon.

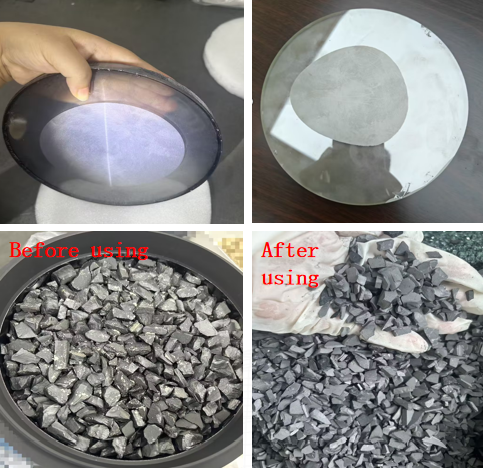

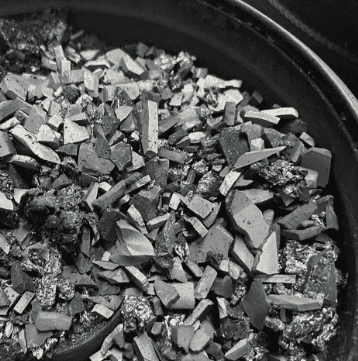

CVD-SiC-bulkkimateriaali toimii eri tavalla. Sen tiheys on lähes teoreettinen, mikä tarkoittaa, että se käyttäytyy enemmän kuin sulava jääpala kuin hiekkakasa. Se sublimoituu tasaisesti pinnasta leikkaaen fyysisesti pois pölylähteen. Tämä "puhdas kasvu" -ympäristö tarjoaa perustavanlaatuisen vakauden, jota tarvitaan halkaisijaltaan suurien 8 tuuman kiteiden tuottamiseksi.

Kinetiikka: 0,8 mm/h nopeusrajoituksen rikkominen

Kasvuvauhti on pitkään ollut piikarbidin tuottavuuden "akilleskantapää". Perinteisissä asetuksissa nopeudet vaihtelevat yleensä välillä 0,3 - 0,8 mm/h, joten kasvusyklit kestävät viikon tai kauemmin.

Miksi bulkkimateriaaliin siirtyminen voi nostaa nämä nopeudet 1,46 mm/h:iin? Se johtuu massansiirron tehokkuudesta lämpökentässä:

1. Optimoitu pakkaustiheys:Upokkaan bulkkimateriaalin rakenne auttaa ylläpitämään vakaampaa ja jyrkempää lämpötilagradienttia. Perustermodynamiikka kertoo meille, että suurempi gradientti tarjoaa vahvemman käyttövoiman kaasufaasikuljetukselle.

2. Stökiometrinen tasapaino:Bulkkimateriaali sublimoituu ennakoitavammin ja tasoittaa yleistä päänsärkyä, joka liittyy "Si-rikkaaseen" kasvun alussa ja "C-rikkaaseen" loppuvaiheeseen.

Tämä luontainen stabiilius sallii kiteiden kasvaa paksummiksi ja nopeammin ilman tavallista kompromissia rakenteellisen laadun suhteen.

Johtopäätös: 8 tuuman aikakauden väistämättömyys

Kun teollisuus kääntyy täysin kohti 8 tuuman tuotantoa, virhemarginaali on kadonnut. Siirtyminen erittäin puhtaisiin bulkkimateriaaleihin ei ole enää vain "kokeellinen päivitys" - se on loogista kehitystä valmistajille, jotka tavoittelevat korkeatuottoisia ja laadukkaita tuloksia.

Siirtyminen jauheesta bulkkiin on enemmän kuin pelkkä muodon muutos; se on PVT-prosessin perustavanlaatuinen rekonstruktio alhaalta ylöspäin.
