Miksi piikarbidilla päällystetyt grafiittisuskeptorit ovat välttämättömiä puolijohdeepitaksialle?

Puolijohdelaitteiden kehittyessä edelleen kohti suurempaa tehoa, korkeampaa taajuutta ja parempaa integraatiota, epitaksiaaliselle kasvulaitteelle asetetut vaatimukset ovat tulleet yhä vaativammiksi. Tuottavatpa sitten piikarbiditeholaitteita, GaN RF -komponentteja, LED-siruja tai piiepitaksiaalisia kiekkoja, valmistajat luottavat yhteen kriittiseen komponenttiin reaktorin sisällä – piikarbidilla päällystettyyn grafiittisuskeptoriin.

Vaikka tämä komponentti näkyy harvoin reaktiokammion ulkopuolella, se vaikuttaa suoraan kiekon lämpötilan tasaisuuteen, hiukkasten muodostumiseen, pinnoitteen käyttöikään ja viime kädessä laitteen saantoon.

Mikä on piikarbidilla päällystetty grafiittisuskeptori?

SiC-pinnoitettu grafiittisuskeptori on tarkasti suunniteltu grafiittikomponentti, joka on suojattu tiheällä piikarbidipinnoitteella (CVD).

Epitaksiaalisessa reaktorissa suskeptori suorittaa useita kriittisiä toimintoja:

• Tukee puolijohdekiekkoja koko kasvuprosessin ajan
• Siirtää lämmön tasaisesti lämmittimestä kiekolle
• Pyörii yhdessä kiekon kanssa kalvon tasaisuuden parantamiseksi
• Säilyttää mittavakauden toistuvan lämpösyklin aikana
• Suojaa grafiittialustaa syövyttäviltä prosessikaasuilta

Prosessista riippuen suskeptorit voidaan suunnitella pannukakkususkeptoreiksi, tynnyrisuskeptoreiksi, alustaksi, kiekkojen alustaksi tai räätälöityiksi reaktorin komponenteiksi.

Miksi et käytä paljaaa grafiittia?

Grafiitti on pitkään tunnustettu yhdeksi parhaista korkean lämpötilan teknisistä materiaaleista, koska se:

· Erinomainen lämmönjohtavuus

· Matala lämpölaajenemiskerroin

· Korkean lämpötilan stabiilius

· Helppo työstettävyys

· Matala tiheys

Paljas grafiitti ei kuitenkaan sovellu suoraan puolijohdekäsittelyyn.

Epitaksian aikana prosessikaasut, kuten H2, HCl, NH3, silaani, kloorisilaanit ja metalliorgaaniset esiasteet, hyökkäävät jatkuvasti paljaita grafiittipintoja vastaan. Ajan myötä grafiitti alkaa hapettua, syövyttää ja vapauttaa hiilihiukkasia.

Nämä hiukkaset voivat:

· saastuttaa kiekot,

· lisätä virhetiheyttä,

· vähentää epitaksiaalista tasaisuutta,

· lyhentää reaktorin huoltovälejä.

Siksi lähes kaikissa nykyaikaisissa puolijohdereaktoreissa käytetään suojaavia keraamisia pinnoitteita paljastetun grafiitin sijasta.

Miksi piikarbidi on ensisijainen pinnoite?

Saatavilla olevien pinnoitemateriaalien joukossa – mukaan lukien BN, ZrB₂, TaC ja erilaiset oksidipinnoitteet – CVD-piikarbidista on tullut alan standardi, koska se tarjoaa erinomaisen tasapainon lämpö-, kemialliset ja mekaaniset ominaisuudet.

Keskeisiä etuja ovat:

• Erinomainen kemiallinen kestävyys: Tiheä piikarbidi estää syövyttäviä kaasuja pääsemästä grafiittisubstraatille, mikä pidentää dramaattisesti komponenttien käyttöikää.
• Erinomainen lämmönjohtavuus: Korkea lämmönjohtavuus mahdollistaa nopean lämmönsiirron säilyttäen samalla erinomaisen lämpötilan tasaisuuden kiekon yli.
• Matala lämpölaajenemisvirhe: Piikarbidin lämpölaajenemiskerroin vastaa tarkasti grafiittia, mikä vähentää sisäistä jännitystä toistuvien lämmitys- ja jäähdytysjaksojen aikana.
• Korkea kovuus: Pinnoite kestää hankausta kiekkojen lataamisen ja reaktorin käytön aikana.
• Korkea puhtaus: Korkealaatuiset CVD SiC -pinnoitteet minimoivat metallikontaminaation ja hiukkasten muodostumisen – kriittistä edistyneen puolijohteiden valmistuksen kannalta.

Miksi kemiallinen höyrypinnoitus (CVD)?

On olemassa erilaisia ​​pinnoitustekniikoita, mukaan lukien:

· Plasmasuihkutus

· Sol-geelipinnoite

· Elektroforeettinen laskeuma

· Pakkauksen sementointi

· Harjapinnoite

Puolijohteiden valmistus suosii kuitenkin ylivoimaisesti kemiallista höyrypinnoitusta (CVD), koska se tuottaa pinnoitteita, joissa on:

· erittäin korkea puhtausaste,

· erinomainen tiheys,

· tasainen paksuus,

· erinomainen tarttuvuus,

· alhainen huokoisuus,

· erinomainen yhdenmukaisuus monimutkaisissa geometrioissa.

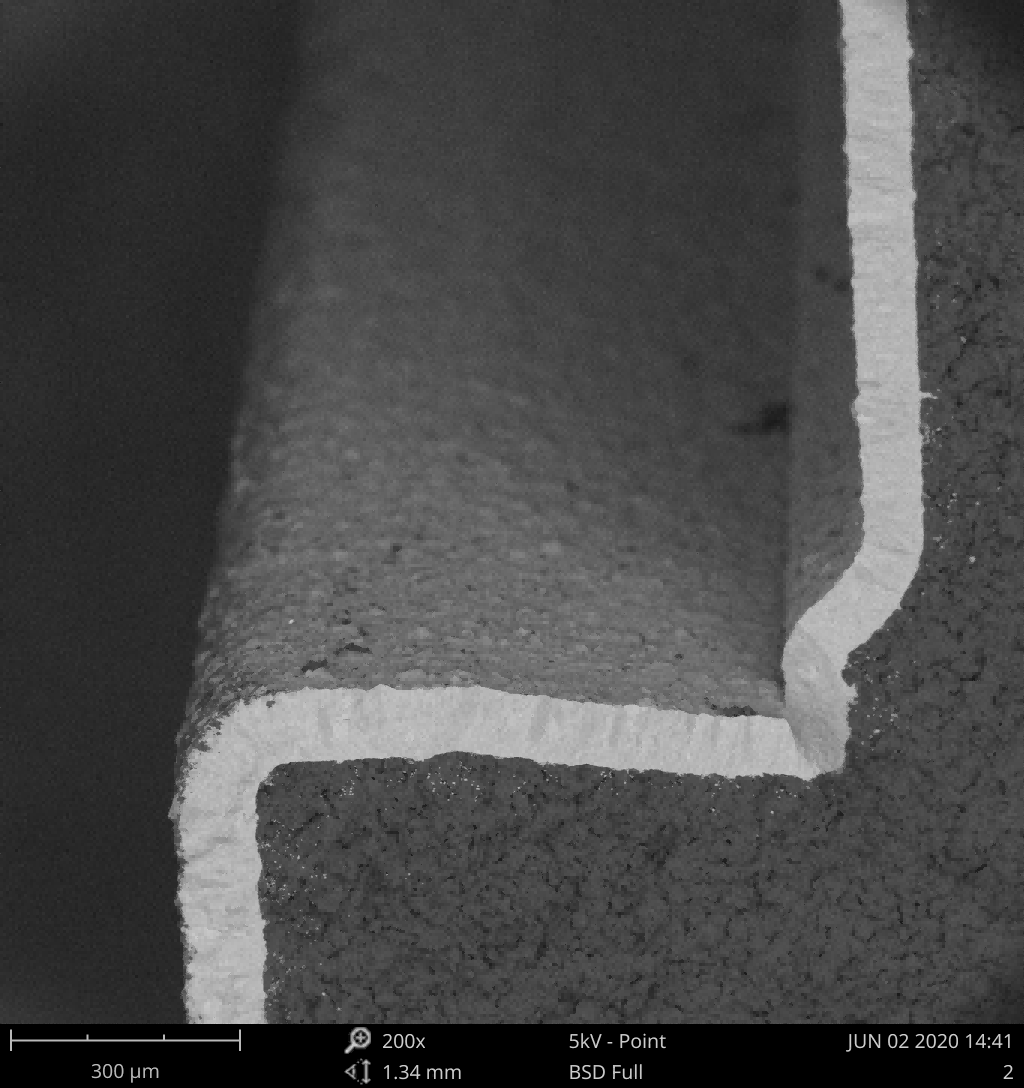

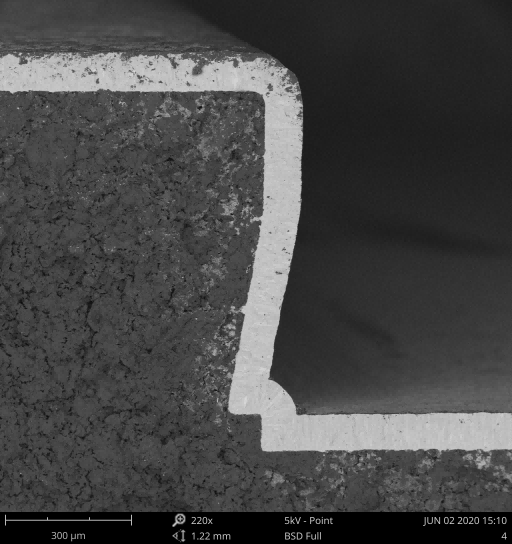

Toisin kuin ruiskutetut pinnoitteet, jotka sisältävät usein huokosia ja heikkoja rajapintoja, CVD SiC muodostaa tiheän kiteisen kerroksen, joka on kemiallisesti sitoutunut grafiittisubstraattiin, mikä johtaa merkittävästi pidemmään käyttöikään ankarissa prosessiolosuhteissa.

Tyypilliset sovellukset

SiC-pinnoitettuja grafiittikomponentteja käytetään laajalti:

SiC Epitaxy: Tukee johtavia ja puolieristäviä piikarbidikiekkoja homoepitaksiaalisen kasvun aikana MOSFETeille, SBD:ille ja muille teholaitteille.

Silicon Epitaxy: Tarjoaa vakaat lämpöalustat piikiekkojen epitaksia varten, jota käytetään CMOS- ja tehopuolijohteiden valmistuksessa.

GaN-epitaksi: GaN-on-Si- ja GaN-on-SiC-kasvun tukeminen RF-laitteille, HEMT-laitteille, MicroLED-valaisimille ja tehoelektroniikolle.

LED-valmistus: Käytetään MOCVD-reaktoreissa sinisen, vihreän, UV- ja MicroLED-epitaksiaaliseen kasvuun.

Johtopäätös

Puolijohdeprosessien siirtyessä kohti suurempia kiekkoja, tiukempia prosessiikkunoita ja pienempiä vikatiheyksiä, korkean suorituskyvyn reaktorikomponenttien merkitys kasvaa edelleen.

CVD SiC -pinnoitetuista grafiittisuskeptoreista on tullut välttämättömiä, koska niissä yhdistyvät grafiitin ylivoimainen lämpöteho ja piikarbidin erinomainen kemiallinen kestävyys, puhtaus ja kestävyys.

Olipa kyseessä piikarbiditeholaitteet, GaN RF -elektroniikka, LED-tuotanto tai silikoniepitaksia, korkealaatuisiin piikarbidilla päällystettyihin grafiittikomponentteihin investoiminen parantaa suoraan tuottoa, pidentää laitteiden käyttöaikaa ja alentaa valmistuskustannuksia.
