Tehokastuoton maksimointi: Miksi CVD Solid SiC on paras valinta kriittisten kammion osiin

Edistyneessä puolijohteiden valmistuksessa teollisuus on puristanut "Graphite + SiC Coating" -asennuksista suorituskykyä viimeistäkin pisaraa. Se toimi vuosia, mutta kun siirrymme 3 nm:iin ja pidemmälle, vanhasta substraatin ja suojan välisestä rajapinnasta on tulossa valtava päänsärky. CTE-epäsopivuus ei ole enää vain teoreettinen ongelma – se on sadon tappaja, joka aiheuttaa mikrohalkeamia, jotka eivät vain häviä.

Siksi siirtyminen monoliittiseen CVD Solid SiC:hen on enemmän kuin pelkkä trendi; se on mekaaninen välttämättömyys. Olemme siirtymässä yksinkertaisesta pintakäsittelystä täyspohjaiseen rakennemateriaaliin, joka on kasvatettu alusta alkaen.

1. Ydinprosessi: erittäin puhtaan CVD-kiinteän piikarbidin syntetisointi

Puhtaan CVD-kiinteä piikarbidiharkon valmistaminen on täysin erilaista kuin tavallinen saostus. Se alkaa metyylitrikloorisilaanilla (MTS), mutta taikuutta tapahtuu reaktion stabiilisuudessa ajan myötä.

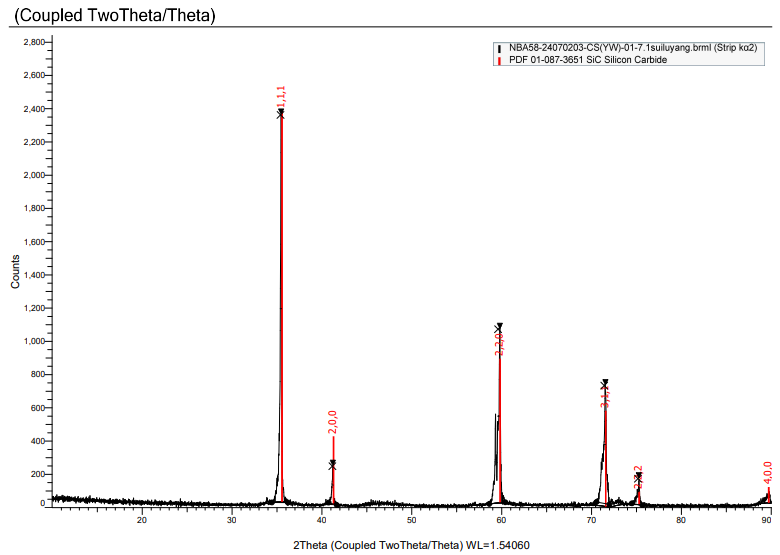

• Höyryfaasista massaksi:Tarkastelemme lämpötiloja, jotka saavuttavat yli 1 200 °C:n makean pisteen, jossa pii- ja hiiliatomit lukittuvat tiheään beeta-SiC-hilaan.
• Aikatekijä:Toisin kuin nopea 100 μm pinnoite, kiinteä osa kestää päiviä – joskus viikkoja – jatkuvaan, vakaaseen kasvuun. Fysiikassa ei voi kiirehtiä.

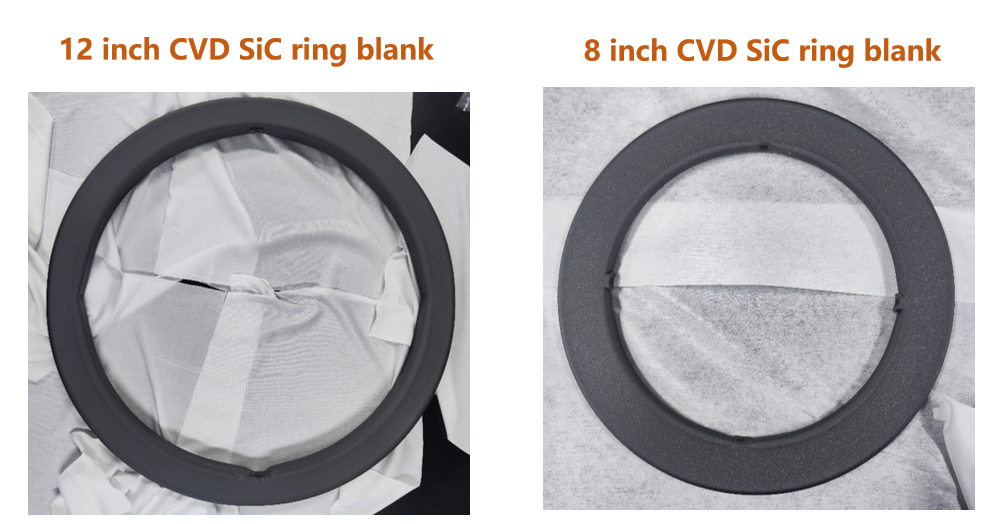

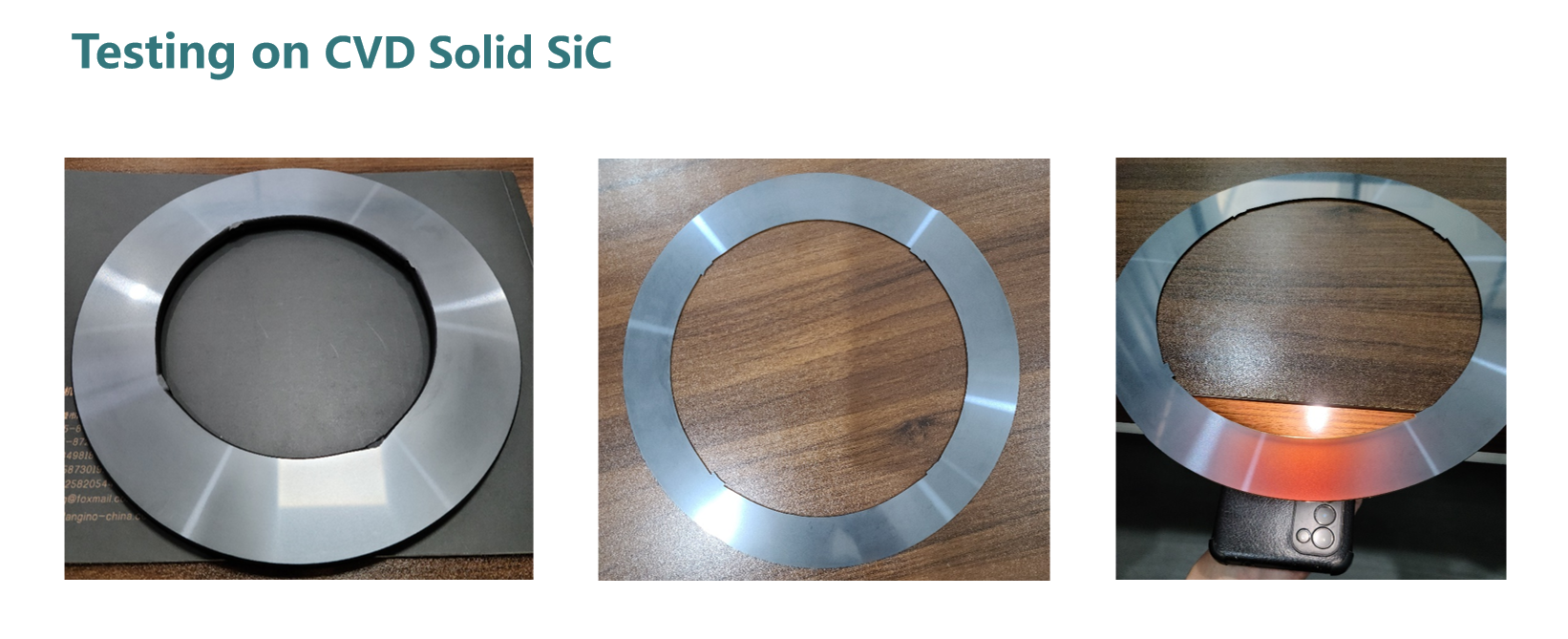

• Tarkkuustekniikka:Kun kasvu on valmis, substraatti poistetaan, jolloin saadaan puhdas CVD Solid SiC -harkko. Tämä harkko työstetään sitten timanttityökalulla korkean toleranssin osien, kuten CVD Solid SiC -tarkennusrenkaiden, valmistamiseksi.

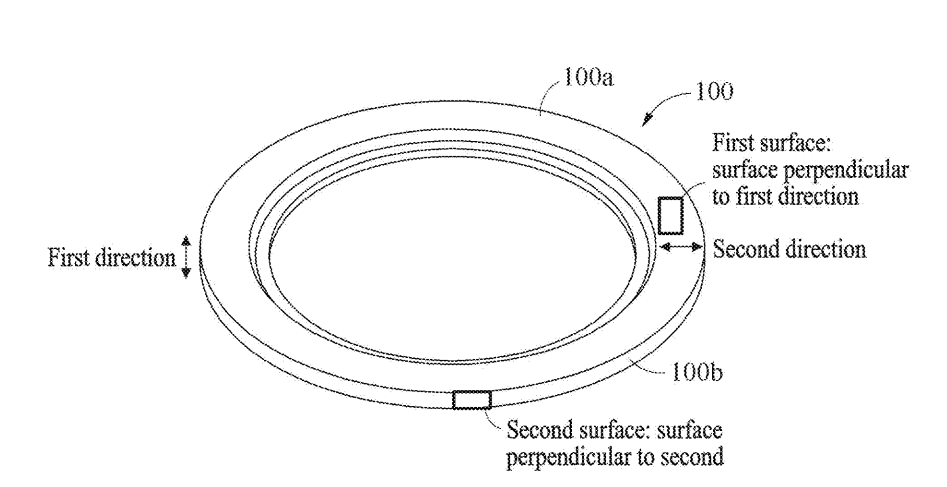

Rakennekaavio:Kuten kuvassa näkyy, CVD Solid SiC -komponenttien valmistus vaatii geometrisen orientaation ehdottoman hallinnan. Optimoimalla kerrostumisparametreja varmistamme, että materiaalilla on erittäin yhdenmukaiset fysikaaliset ominaisuudet kaikissa ulottuvuuksissa (ensimmäinen ja toinen suunta). Tämä rakenteellinen vakaus varmistaa, että osat säilyttävät poikkeuksellisen tasaisuuden ja pinnan kohtisuoran koneistuksen jälkeen, ja ne täyttävät täydellisesti 8 tuuman ja 12 tuuman suurten tuotantolinjojen tiukat toleranssit.

2. Miksi valita CVD Solid SiC?

Sintrattuihin piikarbidiin tai perinteisiin pinnoitteisiin verrattuna CVD Solid SiC tarjoaa vertaansa vailla olevia etuja:

• Erittäin puhdas (5N-7N):Koska tämä on kaasufaasiprosessi, sintrausapuaineita tai metallisia sideaineita ei ole. Sideaineiden puuttuminen tarkoittaa, ettei metalli-ioneja kulje hilaoksidiin.
• Lähes teoreettinen tiheys:CVD-prosessi tuottaa materiaalin, jonka huokoisuus on käytännössä nolla (<0,1 %). Tämä äärimmäinen tiheys tekee CVD Solid SiC:stä poikkeuksellisen kestävän plasmaeroosiota vastaan, mikä vähentää merkittävästi hiukkasten muodostumista etsausprosessin aikana.
• Lämpöstressin eliminointi:Koska materiaali on monoliittinen yksivaiheinen beeta-SiC, se eliminoi pinnoitteen delaminoitumisen tai "kuorimisen" riskin nopeiden lämpöjaksojen aikana, mikä pidentää huomattavasti puhdistusten välistä keskimääräistä aikaa (MTBC).

3. Tärkeimmät sovelluskentät

Erittäin puhtaat CVD Solid SiC -materiaalit ovat välttämättömiä korkean stressin ympäristöissä:

• Plasmaetsaus:Huippuluokan CVD Solid SiC -tarkennusrenkaat ja kaasusuihkupäät tarjoavat erinomaisen kestävyyden CF4/O2-plasmoille.
• Epitaksiaalinen kasvu (EPI):Tehokas vaihtoehto suskeptoreille, joka tarjoaa tasaisen lämmönjakauman.
• Nopea lämpökäsittely (RTP):Varmistetaan kiekkojen tasaisuus ja estetään saastuminen äärimmäisten lämpötilojen aikana.

4. Johtopäätös

Vaikka CVD Solid SiC -prosessiin liittyy korkeampi alkuvalmistuksen kynnys, sijoitetun pääoman kokonaistuotto (ROI) on selvä. Pidentämällä merkittävästi kriittisten kulutustarvikkeiden käyttöikää ja vähentämällä kiekkojen romumääriä, CVD Solid SiC antaa tehtaille mahdollisuuden saavuttaa pitkän aikavälin kustannussäästöjä ja tehokkuutta.
