​Kiinteän CVD SiC -tarkennusrenkaiden valmistuksen sisällä: grafiitista erittäin tarkkoihin osiin

Puolijohteiden valmistuksen korkean panoksen maailmassa, jossa tarkkuus ja äärimmäiset ympäristöt ovat rinnakkain, piikarbidi (SiC) -tarkennusrenkaat ovat välttämättömiä. Nämä komponentit tunnetaan poikkeuksellisesta lämmönkestävyydestään, kemiallisesta stabiilisuudestaan ​​ja mekaanisesta lujuudestaan, ja ne ovat kriittisiä kehittyneissä plasmaetsausprosesseissa.

Niiden korkean suorituskyvyn salaisuus piilee Solid CVD (Chemical Vapor Deposition) -tekniikassa. Tänään viemme sinut kulissien taakse tutkimaan tiukkaa valmistusmatkaa – raakagrafiittisubstraatista korkean tarkkuuden "näkymättömäksi sankariksi".

I. Kuusi ydinvalmistusvaihetta

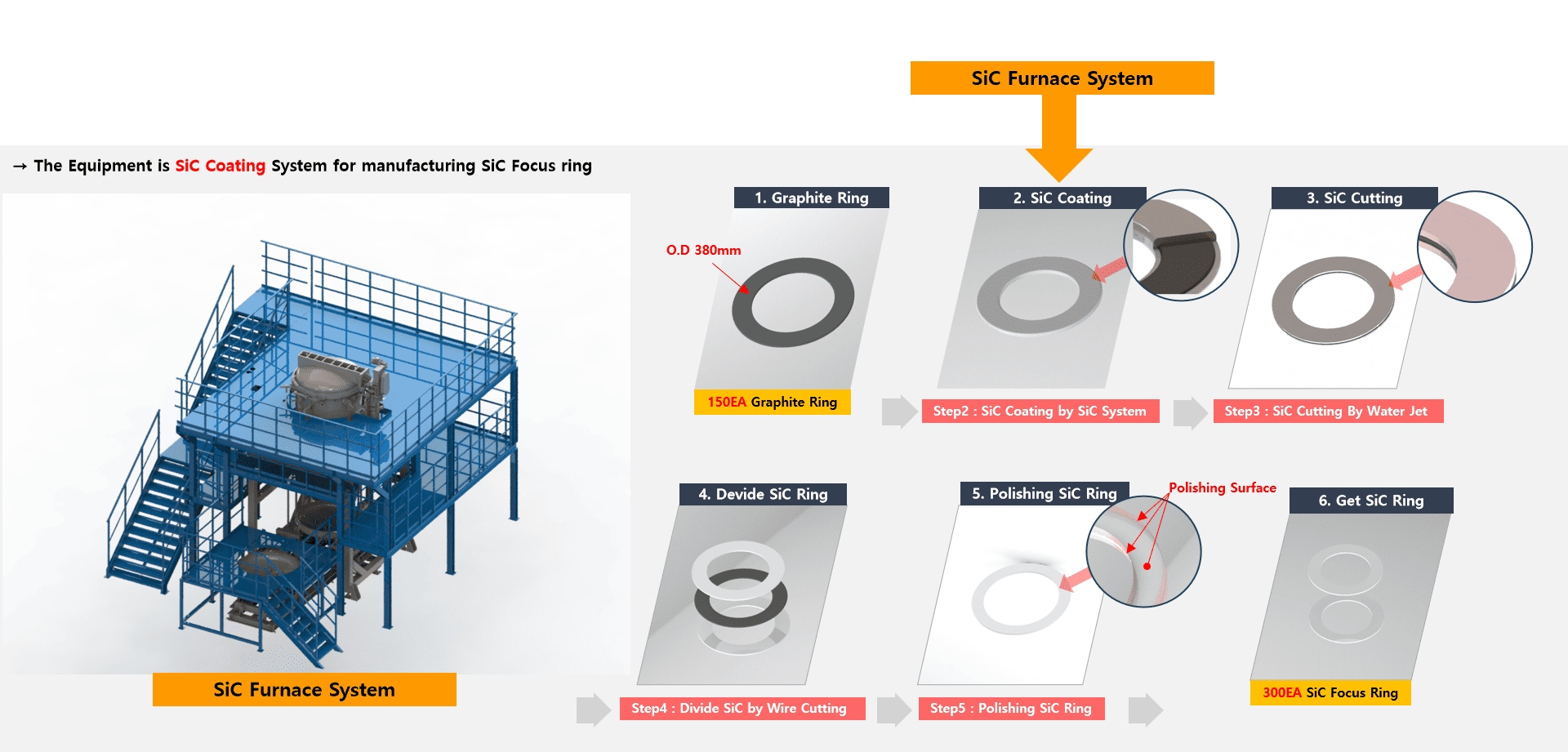

Solid CVD SiC -tarkennusrenkaiden valmistus on pitkälle synkronoitu kuusivaiheinen prosessi:

• Grafiittialustan esikäsittely
• SiC-pinnoitepinnoitus (ydinprosessi)
• Vesisuihkuleikkaus ja muotoilu
• Langanleikkauserottelu
• Tarkkuuskiillotus
• Lopullinen laaduntarkastus ja hyväksyntä

Kypsän prosessinhallintajärjestelmän ansiosta jokainen 150 grafiittisubstraatin erä voi tuottaa noin 300 viimeisteltyä piikarbidirengasta, mikä osoittaa korkean muunnostehokkuuden.

II. Tekninen syväsukellus: raaka-aineesta valmiiseen osaan

1. Materiaalin valmistelu: erittäin puhdas grafiitin valinta

Matka alkaa ensiluokkaisten grafiittirenkaiden valinnalla. Grafiitin puhtaus, tiheys, huokoisuus ja mittatarkkuus vaikuttavat suoraan seuraavan piikarbidipinnoitteen tarttumiseen ja tasaisuuteen. Ennen käsittelyä jokaiselle substraatille tehdään puhtaustesti ja mittavarmennus sen varmistamiseksi, ettei epäpuhtauksia häiritse saostumista.

2. Pinnoitepinnoitus: Kiinteän CVD:n sydän

CVD-prosessi on kriittisin vaihe, joka suoritetaan erikoistuneissa piikarbidiuunijärjestelmissä. Se on jaettu kahteen vaativaan vaiheeseen:

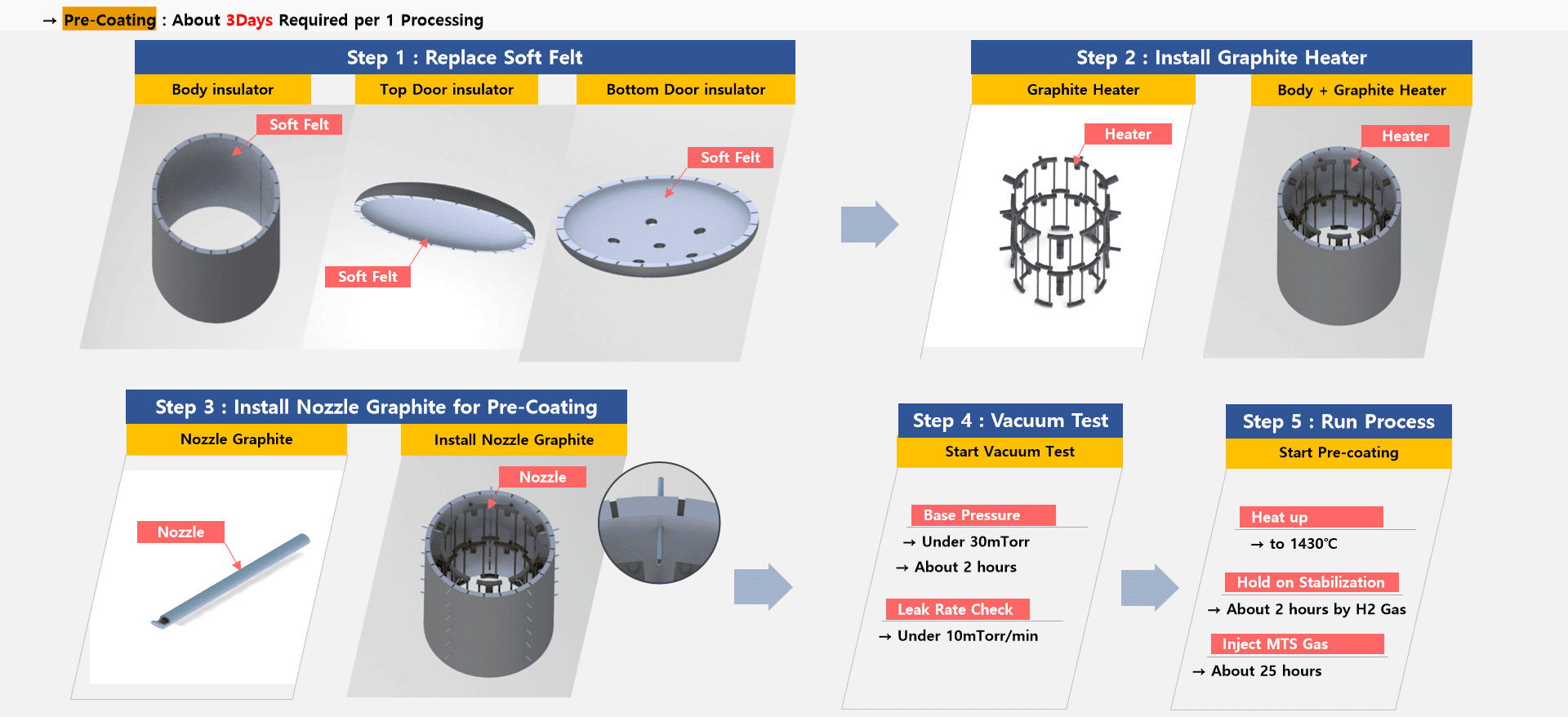

(1) Esipinnoitusprosessi (n. 3 päivää/erä):

• Asennus: Vaihda pehmeä huopaeristys (ylä-, ala- ja sivuseinät) lämmön tasaisuuden varmistamiseksi; asenna grafiittilämmittimet ja erikoistuneet esipinnoitusuuttimet.
• Tyhjiö- ja vuototestaus: Kammion peruspaineen on saavutettava alle 30 mTorr ja vuotonopeuden alle 10 mTorr/min mikrovuotojen estämiseksi.
• Alkupinnoitus: Uuni kuumennetaan 1430 °C:seen. 2 tunnin H2-atmosfääristabiloinnin jälkeen MTS-kaasua ruiskutetaan 25 tunnin ajan siirtymäkerroksen muodostamiseksi, joka varmistaa pääpinnoitteen erinomaisen sitoutumisen.

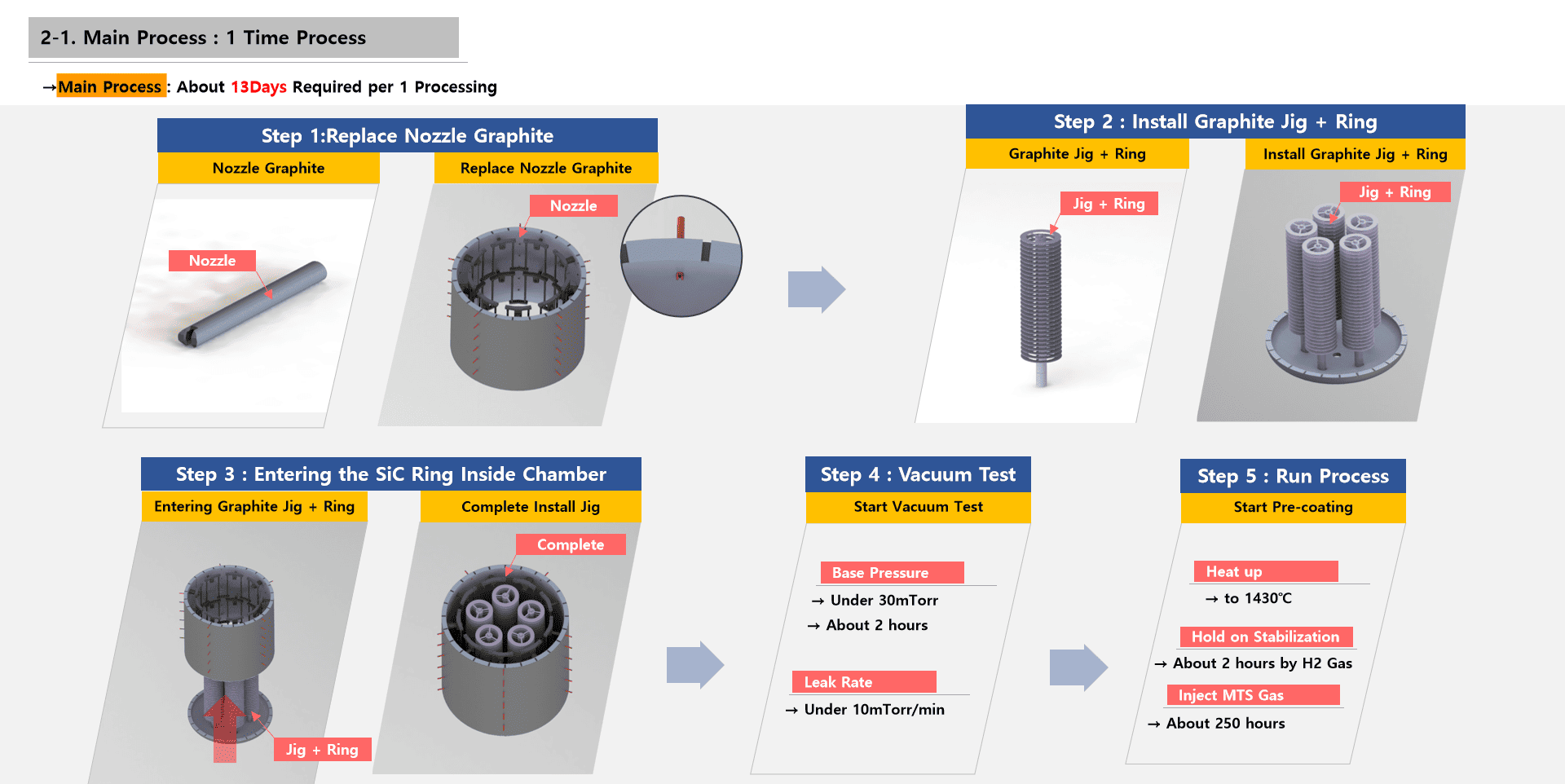

(2) Pääpinnoitusprosessi (~13 päivää/erä):

• Kokoonpano: Säädä suuttimet uudelleen ja asenna grafiittijigsit kohderenkailla.
• Toissijainen tyhjiötarkastus: Suoritetaan tiukka toissijainen tyhjiökesti sen varmistamiseksi, että kerrostumisympäristö pysyy täysin puhtaana ja vakaana.
• Jatkuva kasvu: MTS-kaasua ruiskutetaan noin 250 tunnin ajan, kun lämpötila pysyy 1430 °C:ssa. Näissä korkean lämpötilan olosuhteissa MTS hajoaa Si- ja C-atomeiksi, jotka saostuvat hitaasti ja tasaisesti grafiitin pinnalle. Tämä luo tiheän, ei-huokoisen piikarbidipinnoitteen, joka on Solid CVD -laadun tunnusmerkki.

3. Muotoilu ja tarkkuuserottelu

• Vesisuihkuleikkaus: Korkeapaineiset vesisuihkut suorittavat alkuperäisen muotoilun ja poistavat ylimääräisen materiaalin renkaan karkean profiilin määrittämiseksi.
• Lankaleikkaus: Tarkka lankaleikkaus erottaa irtomateriaalin yksittäisiksi renkaiksi mikronitason tarkkuudella, mikä varmistaa, että ne täyttävät tiukat asennustoleranssit.

4. Pinnan viimeistely: Tarkkuuskiillotus

Leikkauksen jälkeen piikarbidin pinta kiillotetaan mikroskooppisten virheiden ja koneistustekstuurien poistamiseksi. Tämä vähentää pinnan karheutta, mikä on välttämätöntä hiukkasten häiriön minimoimiseksi plasmaprosessin aikana ja tasaisen kiekkojen saannon varmistamiseksi.

5. Lopullinen tarkastus: Standardipohjainen validointi

Jokaisen komponentin on läpäistävä tiukat tarkastukset:

• Mittojen tarkkuus (esim. ulkohalkaisijan toleranssi ±0,01 mm)
• Pinnoitteen paksuus ja tasaisuus
• Pinnan karheus
• Kemiallisen puhtauden ja vikojen skannaus

III. Ekosysteemi: laitteiden integrointi ja kaasujärjestelmät

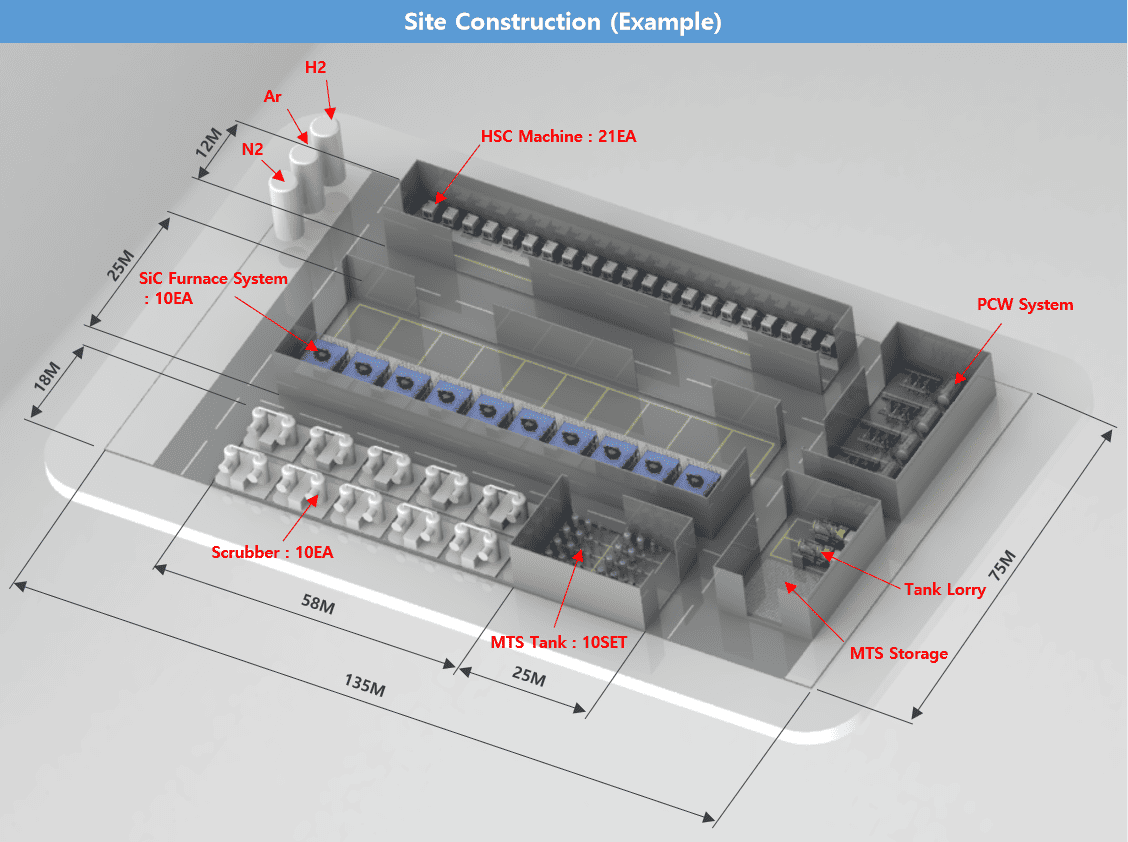

1. Avainlaitteiden kokoonpano

Maailmanluokan tuotantolinja perustuu kehittyneeseen infrastruktuuriin:

• SiC Furnace Systems (10 yksikköä): Massiiviset yksiköt (7,9 m x 6,6 m x 9,7 m), jotka mahdollistavat usean aseman synkronoidut toiminnot.
• Kaasun toimitus: 10 sarjaa MTS-säiliöitä ja jakelualustoja takaavat erittäin puhtaan virtauksen vakauden.
• Tukijärjestelmät: Sisältää 10 ympäristöturvallisuuden pesuria, PCW-jäähdytysjärjestelmät ja 21 HSC (High-Speed ​​Machining) -yksikköä.

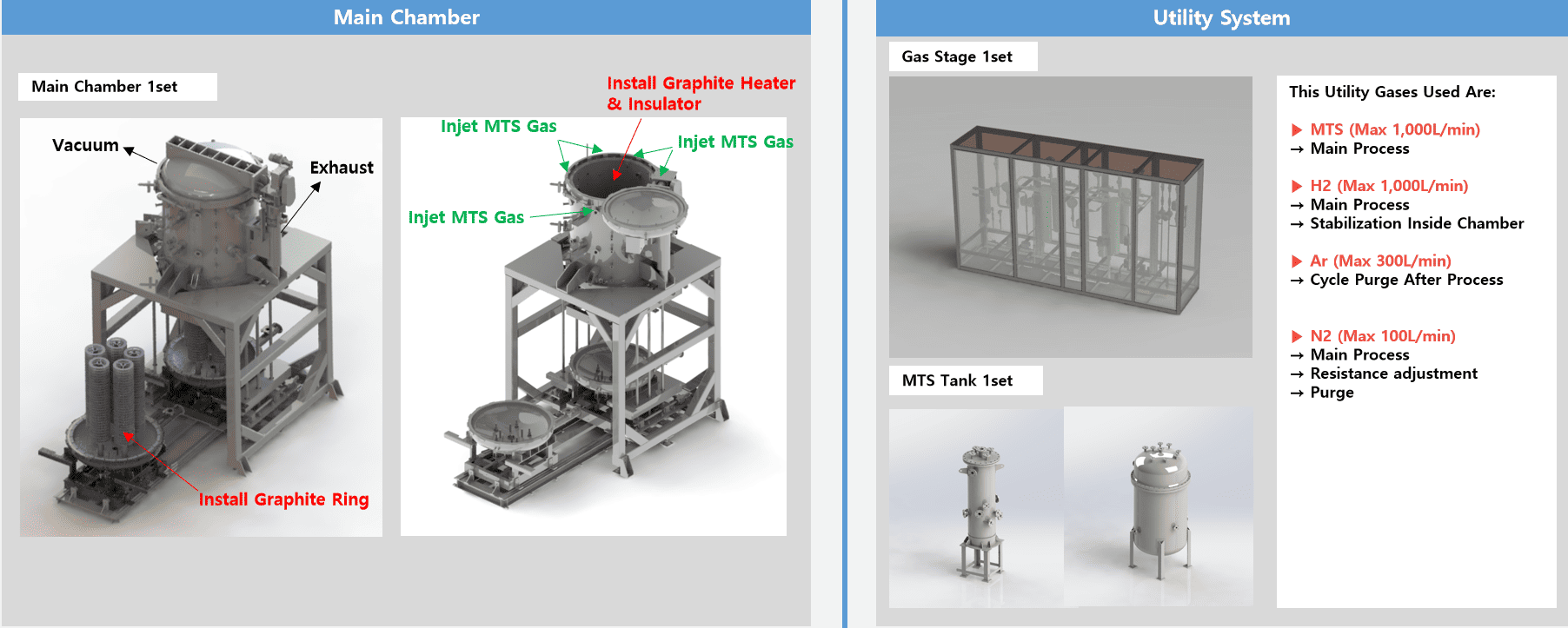

2. Kaasujärjestelmän ydintoiminnot

• MTS (Max 1000 L/min): Ensisijainen laskeumalähde, joka tuottaa Si- ja C-atomeja.
• Vety (H₂, max 1000 l/min): Stabiloi uunin ilmakehän ja auttaa reaktiota
• Argon (Ar, Max 300 L/min): Käytetään prosessin jälkeiseen puhdistukseen ja huuhteluun.
• Typpi (N₂, Max 100 L/min): Käytetään vastuksen säätämiseen ja järjestelmän tyhjentämiseen.

Johtopäätös

Kiinteä CVD SiC -tarkennusrengas saattaa näyttää "kulutukselta", mutta se on itse asiassa materiaalitieteen, tyhjiötekniikan ja kaasunhallinnan mestariteos. Grafiitin alkuperästä valmiiseen komponenttiin jokainen vaihe on osoitus tiukoista standardeista, joita vaaditaan kehittyneiden puolijohdesolmujen tukemiseksi.

Prosessisolmujen kutistuessa edelleen korkean suorituskyvyn piikarbidikomponenttien kysyntä vain kasvaa. Kypsä, systemaattinen valmistustapa takaa vakauden etsauskammiossa ja luotettavuuden seuraavan sukupolven siruille.
