Piikarbidin epitaksi

Korkealaatuisen piikarbidin epitaksin valmistus riippuu edistyneestä teknologiasta ja laitteista ja varusteista. Tällä hetkellä laajimmin käytetty piikarbidin epitaksikasvatusmenetelmä on kemiallinen höyrypinnoitus (CVD). Sen etuna on epitaksiaalisen kalvon paksuuden ja dopingpitoisuuden tarkka hallinta, vähemmän vikoja, kohtalainen kasvunopeus, automaattinen prosessinohjaus jne., ja se on luotettava tekniikka, jota on käytetty menestyksekkäästi kaupallisesti.

Piikarbidin CVD-epitaksissa käytetään yleensä kuumaseinä- tai lämminseinä-CVD-laitteita, jotka takaavat epitaksikerroksen 4H kiteisen piikarbidin jatkumisen korkean kasvulämpötilan olosuhteissa (1500 ~ 1700 ℃), kuumaseinämän tai lämminseinämän CVD:n jatkumisen vuosien kehitystyön jälkeen. tuloilmavirtauksen suunnan ja substraatin pinnan välinen suhde, reaktiokammio voidaan jakaa vaakarakennereaktoriin ja pystysuuntaiseen rakennereaktoriin.

SIC-epitaksiaalisten uunien laadulle on kolme pääindikaattoria, joista ensimmäinen on epitaksiaalinen kasvukyky, mukaan lukien paksuuden tasaisuus, dopingin tasaisuus, vikanopeus ja kasvunopeus; Toinen on itse laitteen lämpötilan suorituskyky, mukaan lukien lämmitys/jäähdytysnopeus, maksimilämpötila, lämpötilan tasaisuus; Lopuksi itse laitteiston kustannustehokkuus, mukaan lukien yhden yksikön hinta ja kapasiteetti.

Kolme erilaista piikarbidi epitaksiaalinen kasvu uunin ja ydin tarvikkeet eroja

Kuuma seinän vaakasuora CVD (tyypillinen malli PE1O6 LPE-yritykseltä), lämminseinäinen planeetta-CVD (tyypillinen malli Aixtron G5WWC/G10) ja lähes kuumaseinäinen CVD (edustaa Nuflare-yhtiön EPIREVOS6) ovat valtavirran epitaksilaitteiden teknisiä ratkaisuja, jotka on toteutettu. kaupallisissa sovelluksissa tässä vaiheessa. Kolmella teknisellä laitteella on myös omat ominaisuutensa ja ne voidaan valita kysynnän mukaan. Niiden rakenne näkyy seuraavasti:

Vastaavat ydinkomponentit ovat seuraavat:

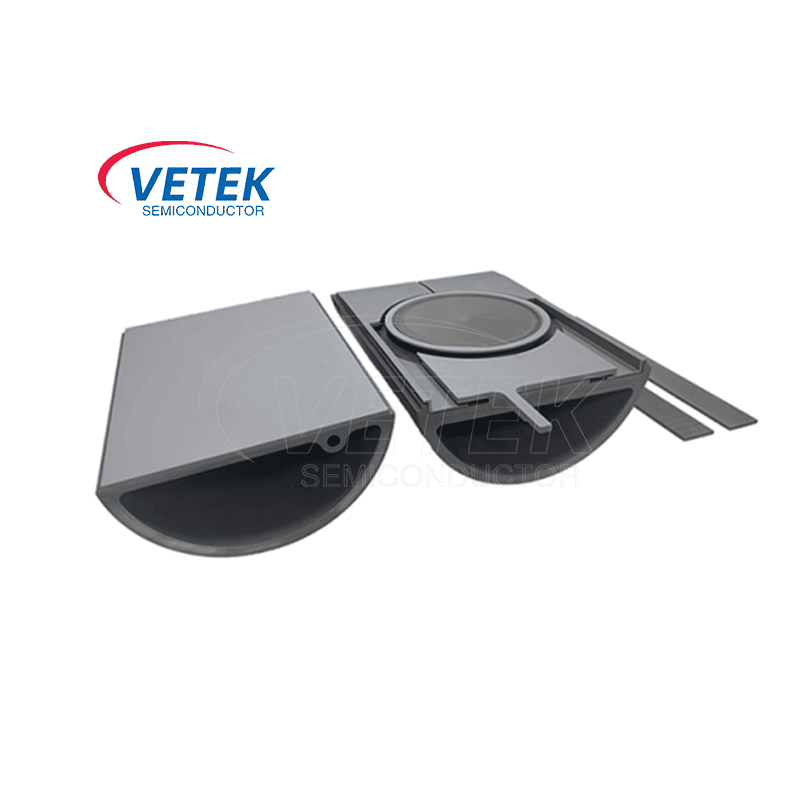

(a) Kuuma seinän vaakatyyppinen ydinosa - Halfmoon Parts koostuu

Alavirran eristys

Pääeristyspäällinen

Yläpuolikuu

Ylävirran eristys

Siirtymäkappale 2

Siirtymäkappale 1

Ulkoinen ilmansuutin

Kapeneva snorkkeli

Ulompi argonkaasusuutin

Argon-kaasusuutin

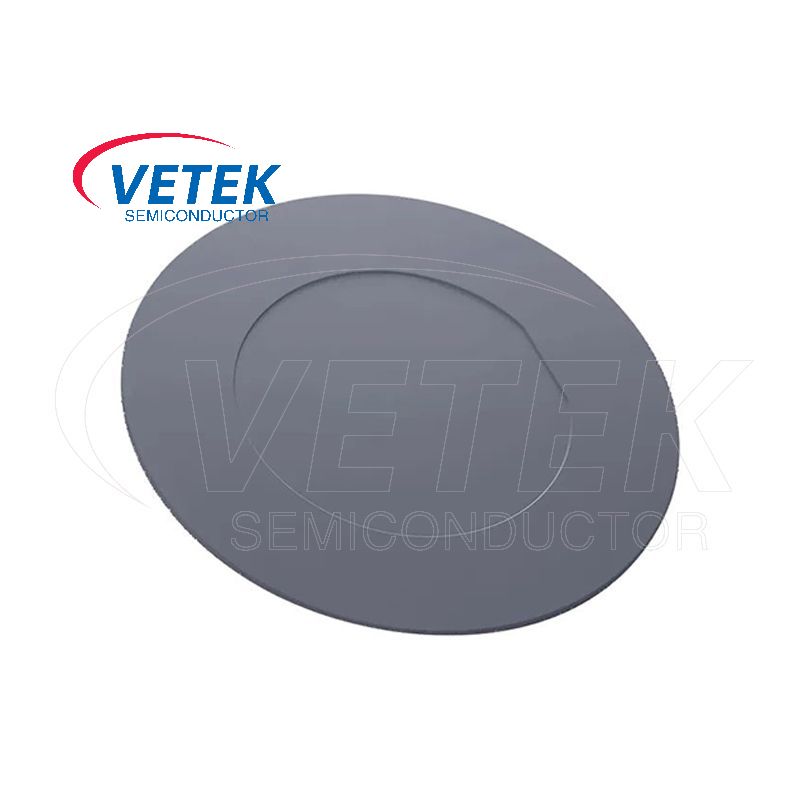

Kiekon tukilevy

Keskitystappi

Keskusvartija

Alavirran vasen suojakansi

Alavirran oikea suojakansi

Etuvirran vasen suojakansi

Etuvirran oikea suojakansi

Sivuseinä

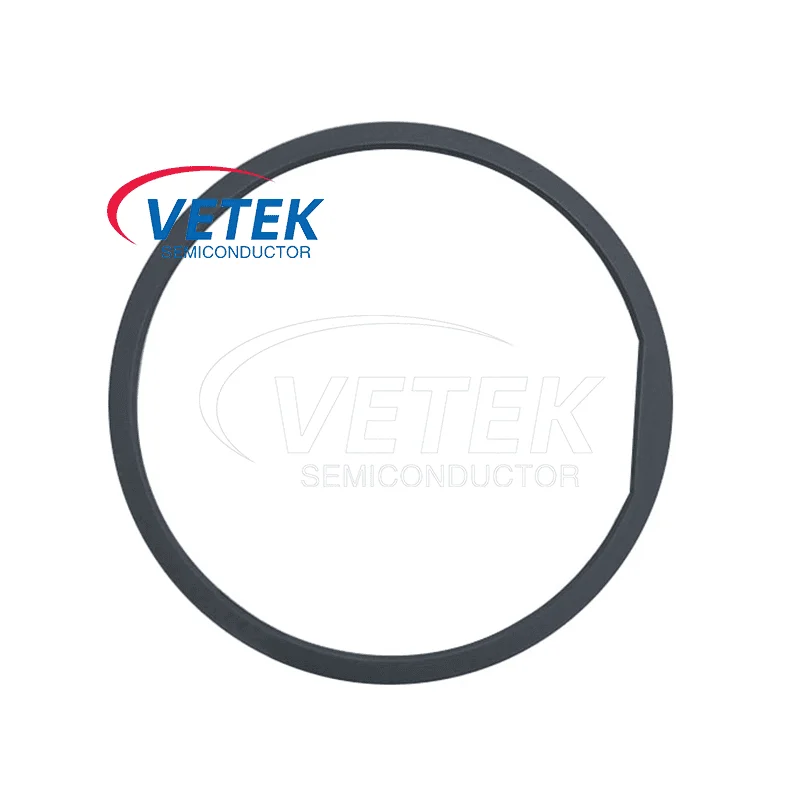

Grafiittirengas

Suojaava huopa

Tukihuopa

Kontaktilohko

Kaasun ulostulon sylinteri

(b) Lämpimän seinämän planeettatyyppi

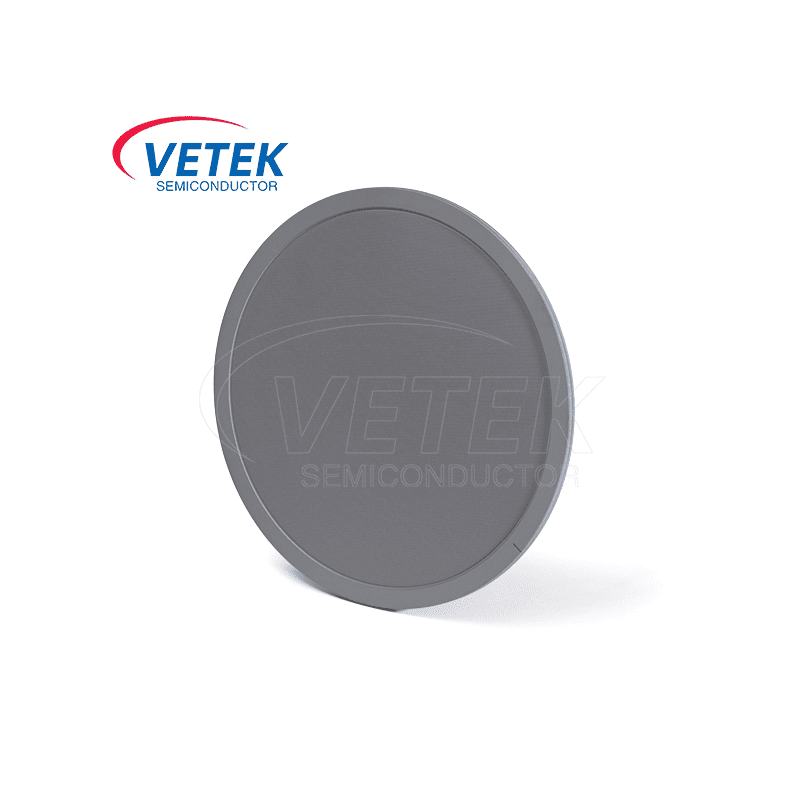

SiC-pinnoitettu planeettalevy & TaC-pinnoitettu planeettalevy

c) Kvaasilämpöseinätyyppi

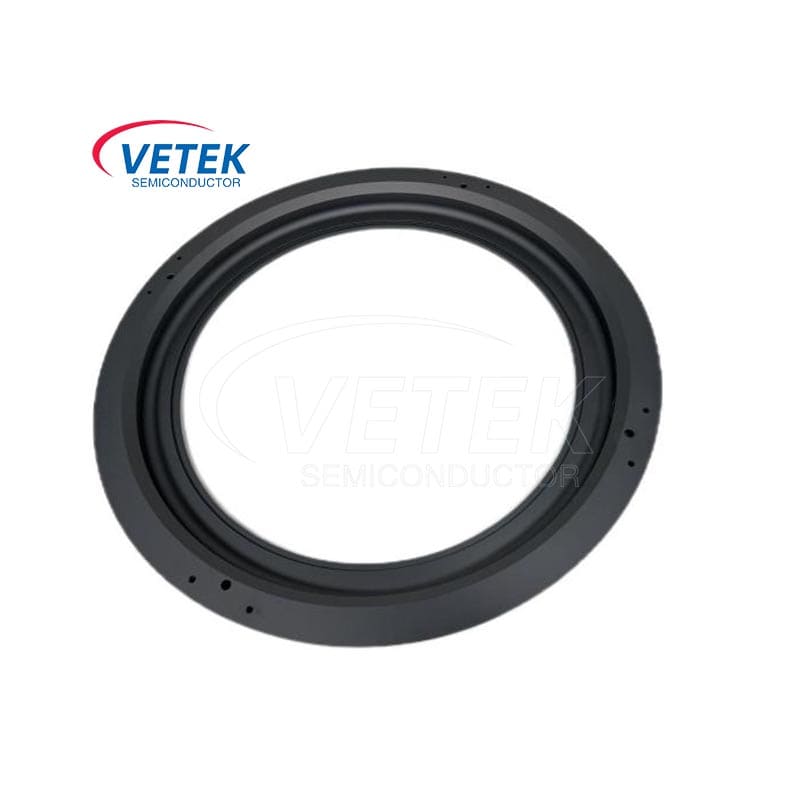

Nuflare (Japani): Tämä yritys tarjoaa kaksikammioisia pystyuuneja, jotka lisäävät tuotantoa. Laitteessa on nopea pyörimisnopeus jopa 1000 kierrosta minuutissa, mikä on erittäin hyödyllistä epitaksiaalisen tasaisuuden kannalta. Lisäksi sen ilmavirran suunta poikkeaa muista laitteista ollessaan pystysuunnassa alaspäin, mikä minimoi hiukkasten muodostumisen ja pienentää hiukkaspisaroiden putoamisen todennäköisyyttä kiekoille. Tarjoamme tähän laitteeseen piikarbidilla päällystettyjä grafiittikomponentteja.

SiC-epitaksiaalisten laitteiden komponenttien toimittajana VeTek Semiconductor on sitoutunut tarjoamaan asiakkaille korkealaatuisia pinnoitekomponentteja, jotka tukevat SiC-epitaksian onnistunutta käyttöönottoa.
