Piikarbidi -epitaksi

Korkealaatuisen piikarbidien epitaksin valmistus riippuu edistyneistä tekniikasta sekä laitteiden ja laitteiden tarvikkeista. Tällä hetkellä yleisimmin käytetty piikarbidien epitaksin kasvumenetelmä on kemiallinen höyryn laskeutuminen (CVD). Sillä on epitaksiaalikalvojen paksuuden ja dopingpitoisuuden tarkan hallinnan edut, vähemmän vikoja, maltillista kasvunopeutta, automaattista prosessien hallintaa jne., Ja se on luotettava tekniikka, jota on käytetty menestyksekkäästi kaupallisesti.

Piilarbidi -CVD -epitaksi omaksuu yleensä kuuman seinämän tai lämpimän seinämän CVD -laitteen, joka varmistaa epitaksikerroksen 4H kiteisen SiC: n jatkamisen korkeissa kasvulämpötilan olosuhteissa (1500 ~ 1700 ℃), kuuma seinämä tai lämmin seinä CVD vuosien kehityksen jälkeen, reaktiokammio voidaan jakaa horisontoiseen rakenteen ja substraattien pintaan.

SiC -epitaksiaalisen uunin laatuun on kolme pääindikaattoria, ensimmäinen on epitaksiaalisen kasvun suorituskyky, mukaan lukien paksuuden yhtenäisyys, seostamisen yhtenäisyys, vikojenopeus ja kasvunopeus; Toinen on itse laitteiden lämpötilan suorituskyky, mukaan lukien lämmitys/jäähdytysnopeus, maksimilämpötila, lämpötilan tasaisuus; Lopuksi itse laitteiden kustannustehokkuus, mukaan lukien yhden yksikön hinta ja kapasiteetti.

Kolmen tyyppiset piikarbidi -epitaksiaalisen kasvun uunin ja ydinvarusteiden erot

Kuuman seinämän vaaka-CVD (LPE-yrityksen tyypillinen malli PE1O6), lämmin seinän planeetta CVD (tyypillinen malli Aixtron G5WWC/G10) ja lähes kuolla seinä CVD (edustaa Nuflare Company -yrityksen Epirevos6) ovat tässä vaiheessa toteutettuja epitaksiaalilaitteita teknisiä ratkaisuja. Kolmella teknisellä laitteella on myös omat ominaisuutensa ja ne voidaan valita kysynnän mukaan. Niiden rakenne näytetään seuraavasti:

Vastaavat ydinkomponentit ovat seuraavat:

(a) Kuuman seinämän vaakasuora tyyppinen ydinosan osittain

Alavirran eristys

Pääeristys

Yläpuolinen

Ylävirran eristys

Siirtymäkappale 2

Siirtymäkappale 1

Ulkoinen ilmansuutin

Kapeneva snorkkeli

Ulompi argon -kaasusuutin

Argon -kaasusuutin

Kiekkojen tukilevy

Keskitystappi

Keskusvartija

Vasemman suojapeite loppupään

Oikea suojapeite

Vasemman suojapeite ylävirran ylävirtaan

Ylävirran oikean suojan kansi

Sivuseinä

Grafiitirengas

Suojaava

Tukeva huopa

Kontaktilohko

Kaasupistorasia

(b) Lämmin seinän planeettatyyppi

Sic coating planeettalevy ja tac päällystetty planeettalevy

(c) Kvasi-terminen seinä seisova tyyppi

Nuflare (Japani): Tämä yritys tarjoaa kaksoiskammion pystysuuntaisia uuneja, jotka lisäävät tuotantotuotosta. Laitteessa on nopea jopa 1000 kierrosta minuutissa, mikä on erittäin hyödyllistä epitaksiaalisen yhdenmukaisuuden kannalta. Lisäksi sen ilmavirran suunta eroaa muista laitteista, jotka ovat pystysuoraan alaspäin, minimoimalla siten hiukkasten muodostumisen ja vähentämällä kiekkoihin putoamisten hiukkaspisaroiden todennäköisyyttä. Tarjoamme tälle laitteelle ytimet sic -päällystetyt grafiittikomponentit.

SiC-epitaksiaalikomponenttien toimittajana Veek Semiconductor on sitoutunut tarjoamaan asiakkaille korkealaatuisia päällystyskomponentteja tukemaan sic-epitaksin onnistunutta toteutusta.

View as

Cvd sic pinnoitussuutin

CVD -sic -pinnoitussuuttimet ovat tärkeitä komponentteja, joita käytetään LPE -sic -epitaksiprosessissa piikarbidimateriaalien tallettamiseen puolijohdevalmistuksen aikana. Nämä suuttimet on tyypillisesti valmistettu korkean lämpötilan ja kemiallisesti stabiilista piikarbidimateriaalista, jotta varmistetaan vakavuus ankarissa prosessointiympäristöissä. Yhtenäiseen laskeutumiseen suunniteltuun, niillä on avainasemassa puolijohdesovelluksissa kasvatettujen epitaksiaalikerrosten laadun ja yhdenmukaisuuden hallinnassa. Tervetuloa lisäkyselysi.

Katso lisää >> Lähetä kysely >>

CVD sic -päällystyssuoja

Vetek Semiconductorin CVD -sic -päällystyssuojaus on LPE: n sic -epitaksi, termi "LPE" viittaa yleensä matalapaineiseen epitaksiin (LPE) matalapaineisessa kemiallisessa höyryn laskeutumisessa (LPCVD). Puolijohdevalmistuksessa LPE on tärkeä prosessitekniikka yhden kidisen ohutkalvojen kasvattamiseksi, joita käytetään usein piin epitaksiaalikerrosten tai muiden puolijohteiden epitaksiaalikerrosten kasvattamiseen. Pls ei epäröi ottaa yhteyttä meihin saadaksesi lisää kysymyksiä.

Katso lisää >> Lähetä kysely >>

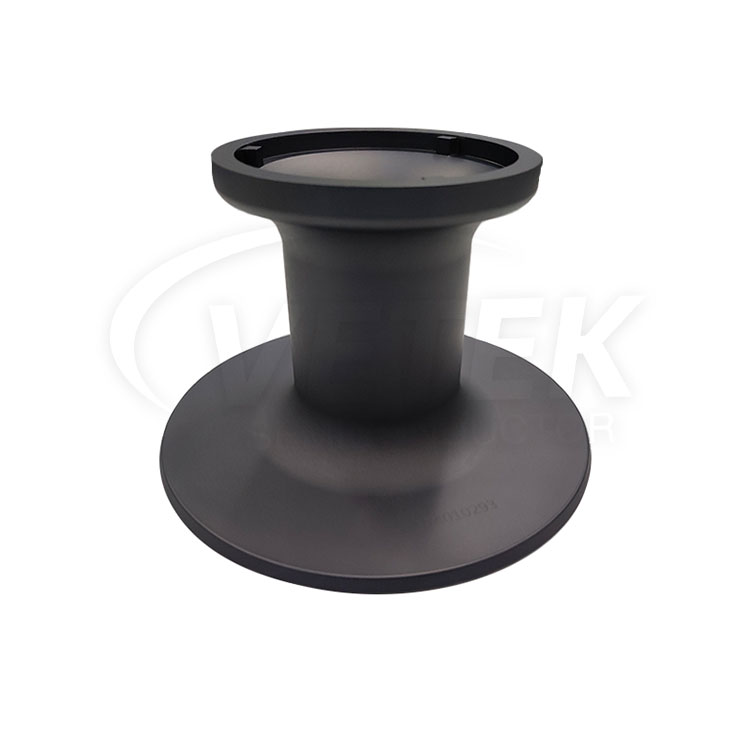

SiC-pinnoitettu jalusta

Vetek Semiconductor on ammattimainen CVD -sic -pinnoitteen, TAC -pinnoitteen valmistamisessa grafiitissa ja piikarbidimateriaalissa. Tarjoamme OEM- ja ODM -tuotteita, kuten sic -päällystetty jalusta, kiekko -kantolaite, kiekko istukka, kiekkojen kantolaite, planeettalevy ja niin edelleen. 1000 -luokan puhtaan huoneen ja puhdistuslaitteen avulla voimme tarjota sinulle tuotteita, joiden epäpuhtaus on alle 5ppm.Loulo HEORE: lle kuulemiseen sinulta pian.

Katso lisää >> Lähetä kysely >>

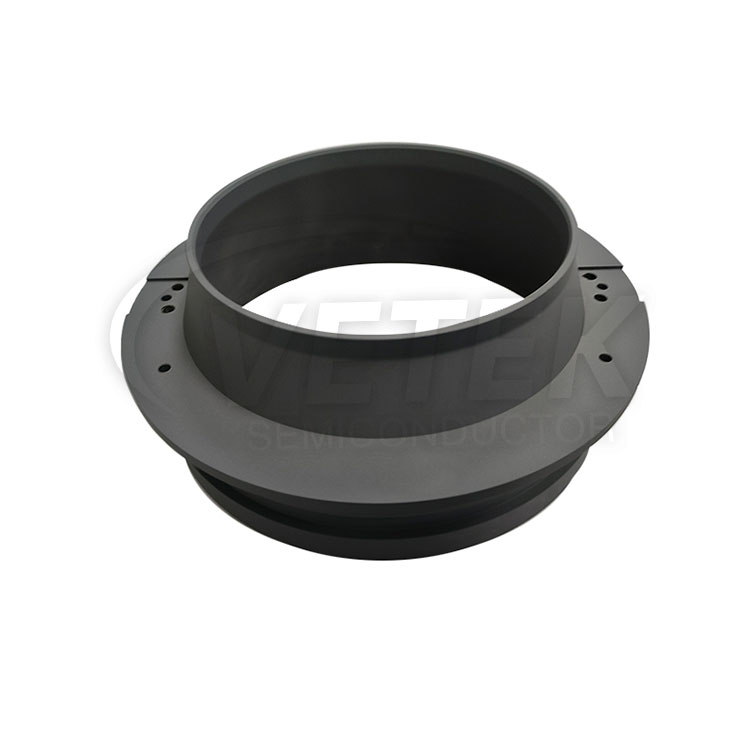

SiC-pinnoitteen tulorengas

Vetek Semiconductor tekee tiivistä yhteistyötä asiakkaiden kanssa räätälöityjen SiC Coating Inlet Ring -mallien suunnittelussa, joka on räätälöity erityistarpeisiin. Nämä piikarbidipinnoitteen sisääntulorenkaat on suunniteltu huolellisesti erilaisiin sovelluksiin, kuten CVD SiC -laitteisiin ja piikarbidin epitaksiin. Räätälöityjä SiC Coating Inlet Ring -ratkaisuja varten älä epäröi ottaa yhteyttä Vetek Semiconductoriin saadaksesi henkilökohtaista apua.

Katso lisää >> Lähetä kysely >>

Esilämmitysrengas

Esilämmitysrengasta käytetään puolijohteiden epitaksiprosessissa kiekkojen esilämmittämiseen ja kiekkojen lämpötilan tekemiseen vakaammaksi ja tasaisemmaksi, millä on suuri merkitys epitaksikerrosten laadukkaalle kasvulle. Vetek Semiconductor valvoo tiukasti tämän tuotteen puhtautta estääkseen epäpuhtauksien haihtumisen korkeissa lämpötiloissa. Tervetuloa keskustelemaan kanssamme.

Katso lisää >> Lähetä kysely >>

Wafer Lift Pin

VeTek Semiconductor on johtava EPI Wafer Lift Pin -valmistaja ja -kehittäjä Kiinassa. Olemme erikoistuneet piikarbidin pinnoittamiseen grafiitin pinnalla useiden vuosien ajan. Tarjoamme EPI Wafer Lift Pin -tapin Epi-prosessiin. Korkealaatuisella ja kilpailukykyisellä hinnalla toivotamme sinut tervetulleeksi vierailemaan tehtaallamme Kiinassa.

Katso lisää >> Lähetä kysely >>

Veteksemicon silicon carbide epitaxy is your advanced procurement option for producing high-performance 4H-SiC and 6H-SiC epitaxial layers used in wide bandgap semiconductor devices. SiC epitaxy enables the formation of defect-controlled, dopant-engineered epitaxial layers critical for high-power, high-frequency, and high-temperature electronic devices.

Our offering includes specialized components such as SiC epitaxial susceptors, SiC-coated wafer holders, and epitaxy process rings, tailored for use in horizontal and vertical MOCVD and CVD reactors, including platforms by Veeco, Aixtron, and LPE. Veteksemicon’s parts are coated with high-purity CVD SiC, ensuring chemical compatibility, temperature uniformity, and minimal contamination during epitaxial layer growth.

Silicon carbide epitaxy is essential for fabricating power MOSFETs, IGBTs, and RF components, particularly in automotive, energy, and aerospace applications. The epitaxial process requires extremely precise control over doping concentration, layer thickness, and crystallographic orientation, which is why substrate compatibility and thermal stability of reactor parts are critical.

Relevant terms in this category include 4H-SiC epitaxial wafer, low-defect-density epitaxy, SiC epi-ready substrates, and wide bandgap semiconductors. Veteksemicon supports both research-scale and volume production needs with stable, repeatable, and thermally robust component solutions.

To learn more about our silicon carbide epitaxy support materials, visit the Veteksemicon product detail page or contact us for detailed specifications and engineering support.

Ammattimaisena Piikarbidi -epitaksi valmistajana ja toimittajana Kiinassa meillä on oma tehdas. Tarvitsetko räätälöityjä palveluita alueen erityistarpeiden tyydyttämiseksi tai haluat ostaa edistyneitä ja kestävää Piikarbidi -epitaksi, joka on valmistettu Kiinassa, voit jättää meille viestin.
