Substraatti vs. epitaksi: avainroolit puolijohteiden valmistuksessa

Johdanto: Modernien pelimerkkien kaksi pilaria

Ymmärtääksemme todella, kuinka kehittynyt siru saavuttaa nopean laskennan ja suuren tehon, meidän on tutkittava sen fyysisen rakenteen kahta peruspilaria - puolijohdesubstraattia ja epitaksiaalista kasvuprosessia.

Yksinkertaisesti sanottuna substraatti tarjoaa "perustan" mekaaniselle tuelle ja lämmönpoistolle, kun taas epitaksiaalinen kerros on "aktiivinen toiminnallinen kerros", joka on huolellisesti rakennettu tälle "perustalle". Vaikka nämä kaksi termiä eroavat vain yhdellä merkillä, niillä on perustavanlaatuisia eroja materiaalirakenteessa, valmistusprosesseissa ja toiminnallisissa rooleissa. Tässä artikkelissa kerrotaan systemaattisesti niiden tekniset erot, keskeiset parametrit ja ratkaiseva vaikutus lopullisen laitteen suorituskykyyn.

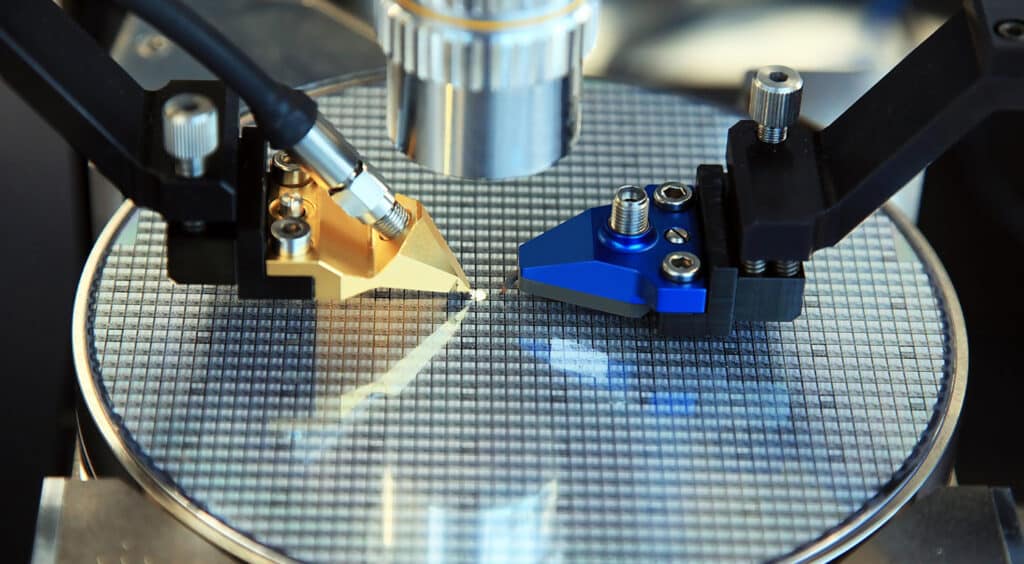

I. Mikä on puolijohdesubstraatti?

[Tämän osion keskeinen johtopäätös]: Puolijohdesubstraatti toimii laitteen "luurankona" ja "jäähdytyselementtinä". Erittäin puhdas yksikiteinen pii (Si) hallitsee kuluttajamarkkinoita, kun taas piikarbidista (SiC), jonka lämmönjohtavuus on korkea, 4,9 W/cm·K, on ​​tullut välttämätön valinta sähköajoneuvoihin ja suurjännitesovelluksiin.

Puolijohdesubstraatit muodostavat lähes kaikkien puolijohdelaitteiden rakenteellisen ja lämpöperustan. Mekaanisesta näkökulmasta ne toimivat fyysisenä alustana, joka tukee mikro- ja nanorakenteita; mikä vielä tärkeämpää, ne tarjoavat jatkuvan kidehilamallineen, joka määrittää myöhemmin kerrostuneiden kerrosten kideorientaation ja rakenteellisen eheyden.

Sovellusvaatimuksista riippuen substraattimateriaalit voivat olla yksikiteisiä, monikiteisiä tai jopa amorfisia; Kuitenkin korkean suorituskyvyn elektroniset laitteet luottavat lähes kokonaan erittäin puhtaisiin yksikiteisiin harkkoihin, jotka minimoivat raerajoja ja vikoja, jotka haittaavat kantolaitteen liikkuvuutta.

1.1 Päävirran substraattityypit ja niiden materiaaliominaisuudet

Suurikokoisten substraattien valinta vaikuttaa suoraan laitteen suorituskykyyn, tuotantosaantoon ja kustannusrakenteeseen. Teollisuus käyttää pääasiassa kolmea päätyyppiä substraattia:

• Pii-substraatit: Czochralski (CZ) tai Float Zone (FZ) -menetelmillä kasvatettu yksikiteinen pii (Si) on edelleen ehdoton valtavirta globaalissa puolijohdeteollisuudessa tähän päivään asti. Sen etuja ovat poikkeuksellinen kustannustehokkuus, korkea mekaaninen lujuus ja skaalautuvuus 300 mm (12 tuumaan) asti. Sitä käytetään laajalti kuluttajatason prosessoreissa, muistilaitteissa ja tavallisissa aurinkokennoissa.
• Leveäkaistaiset alustat (piikarbidi ja safiiri): Kun teho- ja taajuusvaatimukset ylittävät piin fyysiset rajat, laajakaistaisista materiaaleista tulee väistämätön valinta.
• Piikarbidi (SiC): Erinomaisen lämmönjohtavuuden (noin 3,7–4,9 W/cm·K[1]) ja suuren sähkökentän voimakkuuden ansiosta se on ihanteellinen valinta sähköajoneuvojen (EV) inverttereihin ja suurjänniteverkkoihin.
• Safiiri (Al2O3): Erinomaisen optisen läpinäkyvyyden ja dielektrisen eristyksen ansiosta sitä käytetään laajasti sinisissä/ultravioletisissa LED-valoissa ja erikoistuneissa RF SOI -sovelluksissa.
• Kvartsisubstraatti: Äärimmäisen korkean kemiallisen inerttisyytensä, erittäin alhaisen lämpölaajenemiskertoimen ja korkean optisen puhtautensa ansiosta sitä käytetään ensisijaisesti korkealuokkaisissa optisissa komponenteissa, maski-aihioissa ja erikoistuneissa anturilaitteissa.

1.2 Substraattien kaksi ydintoimintoa: tuki ja lämmönpoisto

Laitteen todellisen käytön aikana bulkkisubstraatit suorittavat kaksi korvaamatonta avaintoimintoa:

Mekaaninen tuki: Tarjoaa rakenteellista jäykkyyttä kovan lämpösyklin, korkeatyhjiökemiallisten prosessien, kiekkojen käsittelyn ja taustapakkausten aikana, mikä estää tehokkaasti kiekkojen vääntymisen ja murtumisen.

Lämmön johtuminen (lämmön hajoaminen): Nykyaikaiset sirut tuottavat valtavia paikallisia lämpövirtoja; bulkkipii-substraatit toimivat suorina jäähdytysnieluina, jotka haihduttavat lämpöä ulospäin estämään liitosalueen ylikuumenemisen ja lämmön karkaamisen.

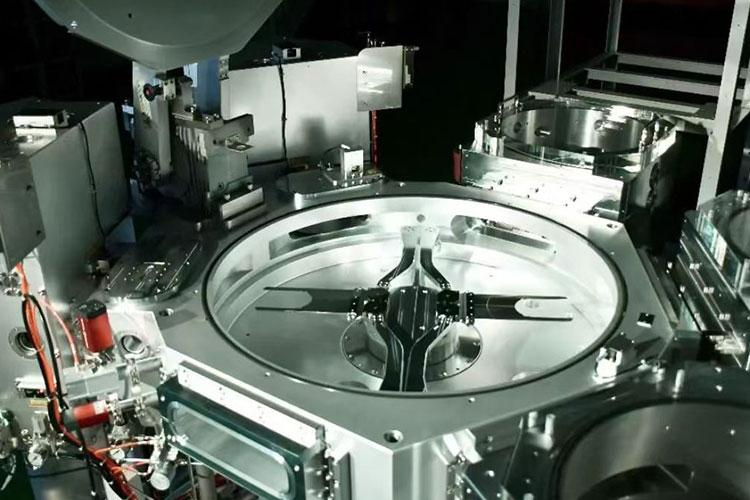

II. Mikä on puolijohteiden epitaksiaalinen kasvu? (Suorituskykyyn perustuva aktiivinen kerros)

[Tämän osion keskeinen johtopäätös]: Epitaksiaalinen kerros on "sirun suorituskyvyn sielu". CVD/MOCVD käsittelee laajamittaista teollista tuotantoa, kun taas MBE (Molecular Beam Epitaxy) mahdollistaa erittäin jyrkät rajapinnat atomitason tarkkuudella. Ilman epitaksiaalitekniikkaa 5G-millimetriaaltotutkan ja korkeajännitteisten MOSFET-laitteiden erittäin pieni päällekytkentävastus olisi mahdotonta.

Vaikka alusta tarjoaa vakaan perustan, irtotavarana kasvatetut yksittäiskiteet sisältävät väistämättä mikrovikoja, luonnollisia epäpuhtauksia ja kiinteitä sähköisiä ominaisuuksia. Valmistaakseen erittäin nopeita ja tehokkaita laitteita valmistajat ovat ottaneet käyttöön epitaksia eli erittäin puhtaiden, ohuiden kidekerrosten hallitun kerrostamisen kohdealustalle.

Epitaksiaalisen prosessin aikana atomit höyrystä tai molekyylisäteistä kerrostuvat kuumennetun substraatin pinnalle ja ovat täydellisesti linjassa alla olevan kidehilan kanssa. Tuloksena saadulla epitaksiaalisella kiekolla on erittäin korkea kidepuhtaus, ja sen virhetiheys on useita suuruusluokkaa pienempi kuin bulkkisubstraatin.

2.1 Yleisimmät epitaksiaalipinnoitustekniikat ja -laitteet

Nykyaikainen epitaksiaalinen kasvu saavutetaan ensisijaisesti seuraavilla edistyneillä menetelmillä:

• Kemiallinen höyrypinnoitus (CVD / MOCVD): Kaasun esiasteet hajoavat kuumennetun kiekon pinnalla muodostaen yhtenäisen yksikidekerroksen. Näiden joukossa MOCVD (Metal-Organic Chemical Vapor Deposition) on alan standardi III-V-yhdisteiden ja laajakaistaisten puolijohteiden epitaksiaaliselle kasvulle.

• Molecular Beam Epitaxy (MBE): Ultra-high vacuum (UHV) -ympäristössä suoritettu prosessi saavuttaa yhden atomin kerroksen tarkkuuden kohdistamalla tarkan lämpösäteen substraattiin, mikä johtaa erittäin jyrkkiin rajapintagradienteihin. Se soveltuu erittäin hienoihin rakenteisiin, kuten kvanttikuivoihin.

Laadukas epitaksipinnoitus ei riipu pelkästään prosessin tarkasta ohjauksesta vaan myös reaktiokammion sisällä olevien avainkomponenttien (kuten piikarbidilla päällystettyjen grafiittisubstraattien) eliniän hallinnasta, mikä vaikuttaa suoraan prosessin vakauteen ja saantoon.

2.2 Epitaxial Technologyn mahdollistamat edistyneet sovellukset

Epitaxy mahdollistaa laitearkkitehtuurit, joita ei voida saavuttaa pelkillä bulkkimateriaaleilla:

• Pii-germanium-heteroliitos bipolaarinen transistori (SiGe HBT): Ultraohuen SiGe-epitaksiaalikerroksen kasvattaminen pohja-alueelle luo bandgap-siirtymän, mikä lisää merkittävästi korkeataajuisten vasteiden nopeutta.
• Jännittynyt silikonitekniikka: Ohuen piikerroksen asettaminen SiGe-hilan päälle indusoi veto- tai puristusjännitystä, mikä lisää kantoaallon liikkuvuutta (sekä elektronien liikkuvuus n-FET:issä että aukkojen liikkuvuus p-FET:issä paranevat).
• Selektiivinen epitaksiaalinen kasvu (SEG): Nykyaikaisissa FinFET- ja Gate-All-Around (GAA) -arkkitehtuureissa valikoiva Si/SiGe-epitaksiaalinen kasvu lähde/viemäröintialueilla vähentää kosketusresistanssia ja lisää kyllästysvirtaa.

Puolijohteen epitaksiprosessin määritelmä, katso:Mikä on puolijohteen epitaksiprosessi?

III. Substraatti vs. epitaksiaaltolevy: Yleiskatsaus tärkeimmistä eroista

[Tämän osion keskeinen johtopäätös]: Suorin tapa erottaa nämä kaksi toisistaan ​​on tutkia niiden "toiminnallisia rooleja" - substraatti on vastuussa fyysisistä ja lämpöiskuista, kun taas epitaksiaalinen kerros on vastuussa virran ja sähkökenttien kestämisestä. Irrottamalla aktiivisen alueen vikoja aiheuttavasta alueesta, epitaksiaaliset kiekot saavuttavat vuotovirran tasot, jotka ovat enemmän kuin yhden suuruusluokan pienempiä kuin laitteet, jotka on valmistettu suoraan substraatille.

Visuaalista vertailua varten alla olevassa taulukossa on yhteenveto bulkkialustojen ja epitaksiaalisten kiekkojen välisistä perustavanlaatuisista eroista tärkeimpien valmistusparametrien suhteen:

IV. Tekninen kehitys: Kuinka Epitaxy parantaa olennaisesti laitteen suorituskykyä?

[Tämän osion keskeinen johtopäätös]: Bulkkisubstraattien luonnolliset mikrovirheet ja lämpöjännityspisteet ovat "piilotettuja tappajia", jotka aiheuttavat korkean vuotovirran ja alhaisen läpilyöntijännitteen laitteissa. Epitaksiaalisen teknologian ydin on "viallisen mekaanisen substraatin" irrottaminen "virheettömistä aktiivisesta toiminnallisesta kerroksesta", mikä eristää kantajakuljetuksen puhtaan epitaksiaalikerroksen sisällä. Tämä irrotusrakenne johtaa suoraan korkeampiin toimintataajuuksiin, pienempään virrankulutukseen ja pidempiin laitteiden käyttöikään – laadullinen harppaus, jota ei koskaan voida saavuttaa pelkällä bulkkisubstraatilla.

Epitaksiaalitekniikan käyttöönotto ei ole vain "kalvokerroksen lisäämistä", vaan pikemminkin laadullista harppausta laitteen luotettavuudessa ja sähköisessä suorituskyvyssä.

Jopa korkeimmalla kemiallisella puhtaudella, tavalliset bulkkisubstraatit sisältävät väistämättä mikrohuokoisuutta, happisaostumia ja lämpöjännityspisteitä, jotka jäävät jäljelle kiteen vetoprosessista. Laitteiden valmistaminen suoraan bulkkisubstraateille johtaa usein korkeaan vuotovirtaan ja alhaiseen läpilyöntijännitteen toleranssiin.

Sitä vastoin epitaksiaaliset kiekot eristävät kantajakuljetuksen puhtaan, virheetön epitaksiaalikerroksen sisällä. Irrottamalla aktiivisen toiminnallisen alueen vioittumisalttiista mekaanisesta alustasta valmistajat voivat saavuttaa:

• Korkeammat toimintataajuudet (pienempi loiskapasitanssi);
• Pienempi virrankulutus (pienempi vuoto);
• Pidempi laitteen käyttöikä ja poikkeuksellinen vakaus äärimmäisessä sähkötermisessä rasituksessa.

Esimerkiksi tehopuolijohteiden alalla SiC-homogeenisen epitaksikerroksen laatu määrittää suoraan MOSFET-laitteiden läpilyöntijännitteen ja on-resistanssin - jotain, jota bulkki-SiC-substraatit eivät voi saavuttaa yksinään.

V. Insinööreille eniten huolta aiheuttavat tekniset kysymykset (FAQ)

(Seuraavat kysymykset ovat peräisin yleisistä teknisistä haasteista, joita puolijohteiden tuotantolinjan prosessiinsinöörit kohtaavat todellisten epitaksiaalisten kasvuprosessien aikana)

Kysymys 1: Jos hiukkasten määrä lisääntyy yhtäkkiä epitaksiaalisen kasvun aikana, kammiovuottojen lisäksi, mitä muita helposti huomiotta jääviä alueita tulisi tutkia?

V: Tämä on yksi haastavimmista odottamattomista tilanteista, joita insinöörit kohtaavat rutiininomaisten kiekkoajojen aikana. Kun olet varmistanut, että kammio on ilmatiivis, suosittelemme kolmen "piilotetun kulman" tutkimista:

1. Grafiittisuskeptorin pinnan kunto: SiC-pinnoitteen mikrohalkeamat tai irtoavat alueet voivat vapauttaa hiukkasia korkeissa lämpötiloissa. Jos suskeptoria on käytetty yli 1000 ajoa, suosittelemme sen vaihtamista välittömästi testausta varten – monet hiukkasongelmat häviävät, kun suskeptori on vaihdettu sellaiseen, jossa on ehjä pinnoite.

2. Painetransientit kaasujohdon kytkennän aikana: MOCVD-järjestelmissä paineenvaihtelut lähdekaasun vaihdon hetkellä voivat aiheuttaa sivutuotteiden irtoamista putkiston sisäseinistä. Suosittelemme tarkistamaan automaattisen paineensäätimen (APC) vastekäyrän varmistaaksesi, tapahtuuko paineen ylitystä.

3. Epäpuhtaudet alustan takapuolella: Jos substraatin takapuolella on hienojakoista pölyä tai orgaanista jäännöstä ennen kuin se tulee kammioon, se voi "vaeltaa" etupuolen epitaksiaalikerrokseen korkeissa lämpötiloissa – tämä on yleisimmin huomiotta jätetty ongelma.

Hiukkasten vianetsintä on pohjimmiltaan "eliminointi": Aloita useimmin vaihdetuista kulutustarvikkeista ja jäljitä ongelma askel askeleelta kohti kammion syvempiä osia.

Kysymys 2: Kuinka kapea on piikarbidin epitaksissa vaihevirtauskasvun prosessiikkuna? Mitkä ovat lämpötila- ja painepoikkeamien toleranssit?

V: Tämä kysymys koskettaa piikarbidin epitaksiprosessin ydintä – askelvirtauskasvu edellyttää kolmen edellytyksen täyttymistä samanaikaisesti erittäin kapeassa ikkunassa: riittävä pinnan liikkuvuus, asianmukainen ydintymiseste askelman reunassa ja kolmiulotteisen saaren kasvun estäminen.

Perustuu käytännön tietoihin massatuotantolinjoilta:

• Lämpötilaikkuna: Tyypillisesti välillä 1550°C - 1650°C, tehollinen ikkuna noin ±15°C. Jos lämpötila on liian alhainen, pinnan karheus (RMS) heikkenee jyrkästi; jos lämpötila on liian korkea, ilmaantuu polymorfisia 3C-SiC-sulkeumia.
• Paineikkuna: Tyypillisesti ohjattu välillä 50-200 mbar, tehollinen ikkuna noin ±20 mbar. Liiallinen paine → vähentynyt pintamigraatiopituus ja askelliitos; riittämätön paine → vähentynyt höyryn ylikylläisyys ja kasvunopeuden merkittävä lasku.

Käytännön suunnittelusovelluksissa useimmat prosessiinsinöörit haluavat ensin korjata lämpötilan ja sitten hienosäätää painetta löytääkseen ikkunan – koska kammio reagoi nopeammin paineen muutoksiin, mikä tekee siitä sopivan nopeisiin DOE-skannauksiin (Design of Experiments).

Q3: Miten MOCVD-laitteiden grafiittisuskeptorin vaihtojakso määritetään? Perustuuko se ajojen määrään vai silmämääräiseen tarkastukseen?

V: Tämä ongelma liittyy suoraan prosessin tuoton ja tuotantokustannusten väliseen tasapainoon, ja se on sekä tuotantolinja-insinöörien että hankintapäättäjien keskeinen painopiste.

Alan standardikäytäntö on kaksitahoinen lähestymistapa, jossa yhdistyvät "erän käyttöikä" ja "silmämääräinen tarkastus":

• Erän käyttöikä: Toimittajat tarjoavat suositellun käyttöiän (esim. VETEKin SiC-pinnoitettuja suskeptoreita suositellaan Aixtron-eriin), joka on saatu nopeutetuista ikääntymistokeista, jotka perustuvat pinnoitteen lämpösyklin väsymiseen. Vaikka ulkonäkö olisi normaali, on suositeltavaa vaihtaa suskeptori aikataulun mukaisesti ennen tämän erämäärän saavuttamista äkillisen epäonnistumisen riskin vähentämiseksi.

• Silmämääräinen tarkastus: Tarkasta piikarbidipinnoitteen pinta silmämääräisesti jokaisen käsittelyerän jälkeen tai tutki sitä mikroskoopilla. Jos jokin seuraavista "punaisista lipuista" tulee näkyviin, vaihto on suoritettava välittömästi – älä odota suositellun käyttöiän loppuun asti:

① Näkyvä pinnoitteen kuoriutuminen tai halkeilu;

② Pinnalla on värjäytyneitä läiskiä, ​​joiden halkaisija on >1 mm (osoittaa pinnoitteen vaurioista ja grafiittisubstraatin hapettumista);

③ Toistuvat paikalliset paksuusvaihtelut epitaksiaalisessa kerroksessa edellyttäen, että ilmavirran jakautumistekijät on suljettu pois.

Laajasti validoitu insinöörikäytäntö on asettaa vaihtojakso 80 %:iin toimittajan suositellusta käyttöiästä ja samalla perustaa alustan käyttöiän tietokanta valokuvaamalla ja arkistoida jokaisen erän ulkonäkö – tämä lähestymistapa välttää sekä ennenaikaisen romutuksen (joka aiheuttaa hukkaa) että uhkapelaamista viimeiseen uuniin asti, mikä voi johtaa koko erän romutukseen.

Kysymys 4: Kun epitaksiaalisen kiekon keula tai loimi ylittää vaatimukset, johtuuko tämä ensisijaisesti substraatista vai epitaksiaalisesta prosessista?

V: Tämä on kuumimmin keskusteltu "vastuun määrittely" -kysymys insinöörien keskuudessa tuottoanalyysikokouksissa. Vastaus on: molemmat vaikuttavat, mutta suhteellinen paino vaihtelee materiaalijärjestelmän mukaan:

Käytännöllinen vianmääritysjärjestys vääntymisongelmien varalta: Tarkista ensin substraatin saapuvat vääntymistiedot (toimittajan Cpk-raportti) → Tarkista sitten epitaksiuunin lämpötilan tasaisuus (termoparin kalibrointi) → Säädä lopuksi prosessin resepti.

VI. Yhteenveto ja valintasuositukset

Yhteenvetona voidaan todeta, että substraatti toimii "luurankona ja jäähdytyselementtinä", kun taas epitaksiaalinen kerros toimii "aivoina ja lihaksina". Molemmat ovat välttämättömiä:

Jos olet keskittynyt kustannusherkkiin standardilogiikkasiruihin tai yksinkertaisiin erillisiin laitteisiin, laadukkaat, suuret piisubstraatit riittävät tarpeisiisi.

Jos sovelluksesi koskee suurtaajuista viestintää, suurjännitteisen tehon muuntamista tai erittäin herkkää valontunnistusta, tarkkuusepitaksiaalisilla prosesseilla valmistetut kiekot ovat paras valinta.

Nykypäivän puolijohdeteollisuudessa, joka tavoittelee jatkuvasti "nopeampia, pienempiä ja tehokkaampia" ratkaisuja, epitaksiaalisesta teknologiasta on tullut keskeinen työkalu Mooren lain fyysisten rajojen rikkomiseen.
