Miksi huokoisella tantaalikarbidilla (TaC) päällystetty grafiittirengas on kriittinen luotettavalle piikarbidikiteiden kasvulle

Artikkelin tiivistelmä:TheHuokoisella tantaalikarbidilla (TaC) päällystetty grafiittirengason erikoistunut lämpökenttäkomponentti, joka on suunniteltu fyysisen höyryn kuljetuksen (PVT) piikarbidin yksikiteiseen kasvuun. Yhdistämällä erittäin puhtaan huokoisen grafiitin tiheään CVD-tantaalikarbidipinnoitteeseen, se tarjoaa stabiilisuuden korkeissa lämpötiloissa, korroosiosuojan, kontrolloidun lämmön jakautumisen ja vähäisen kontaminaation. Tässä artikkelissa selitetään sen rakenne, tekniset edut, sovellukset, tekniset tiedot ja puolijohde- ja piikarbidikiteiden kasvatuslaitteiden valintanäkökohdat.

Sisällysluettelo

• Mikä on huokoisella tantaalikarbidilla (TaC) päällystetty grafiittirengas?
• Miksi TaC-pinnoite on tärkeä piikarbidikiteiden kasvulle?
• Mitkä ovat huokoisen TaC-päällystetyn grafiittirenkaan tärkeimmät edut?
• Mitkä ovat tekniset tiedot?
• Missä huokoista TaC-pinnoitettua grafiittirengasta käytetään?
• Kuinka sinun pitäisi valita oikea TaC-pinnoitettu grafiittirengas?
• Usein kysytyt kysymykset
• Johtopäätös

Mikä on huokoisella tantaalikarbidilla (TaC) päällystetty grafiittirengas?

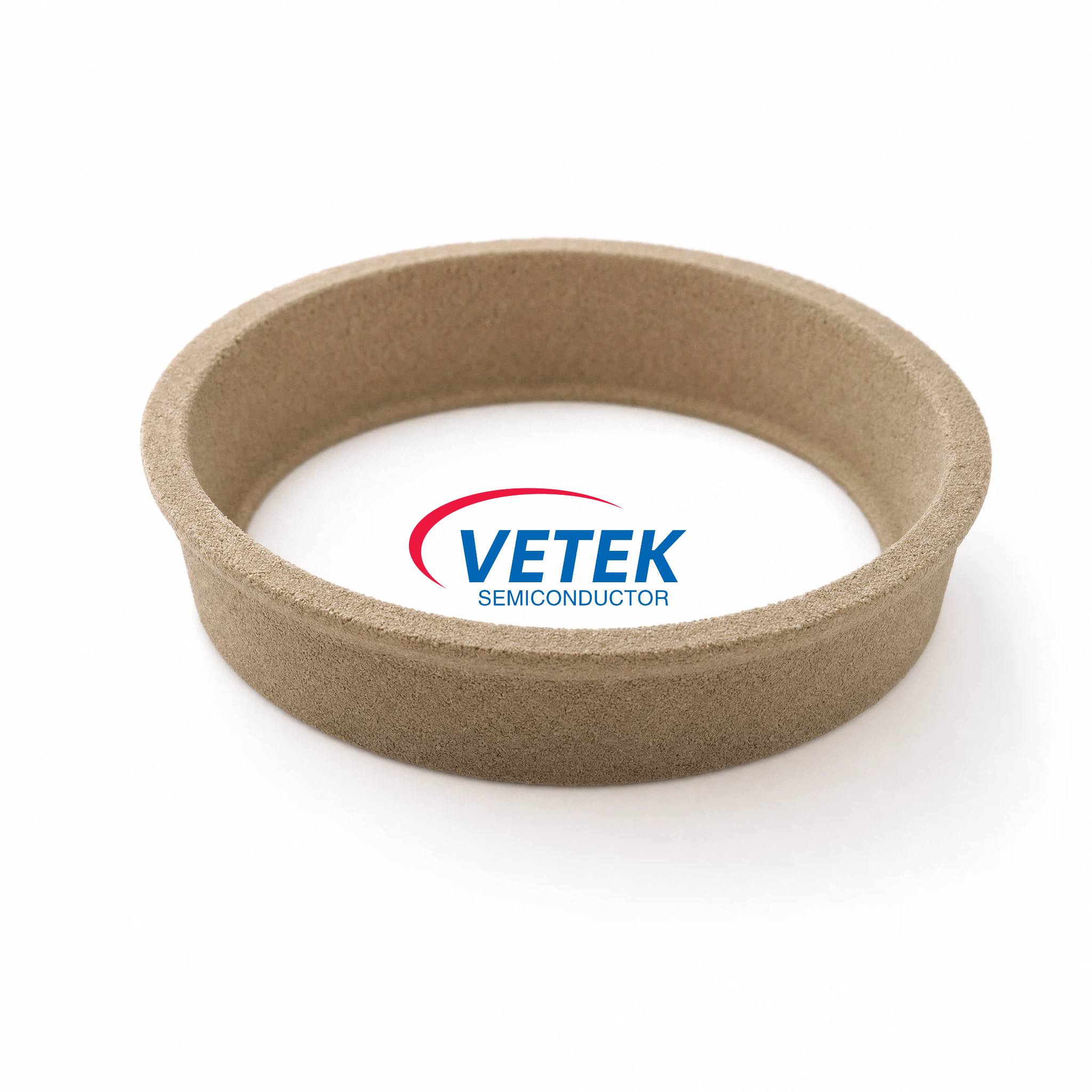

A Huokoisella tantaalikarbidilla (TaC) päällystetty grafiittirengason suunniteltu lämpökenttäkomponentti, jota käytetään pääasiassa PVT-prosessilla toimivissa piikarbidin yksikiteisissä kasvatusuuneissa. MukaanVETEK, komponentti yhdistää erittäin puhtaan huokoisen grafiittisubstraatin tantaalikarbidipinnoitteeseen, joka on kerrostettu kemiallisen höyrypinnoituksen (CVD) avulla. Tämä yhdistelmä on suunniteltu kestämään vaativia lämpö- ja kemiallisia olosuhteita samalla kun se tukee vakaata kiteen kasvuympäristöä.

Huokoinen grafiittisubstraatti tarjoaa kevyen rakenteellisen pohjan ja edistää lämmön jakautumista ja höyryn siirtymistä uunissa. Samaan aikaan TaC-kerros toimii suojaavana esteenä piihöyryä, hiiltä sisältäviä kaasuja ja muita syövyttäviä lajeja vastaan, joita kohdataan piikarbidikiteiden kasvun aikana.

Tämä materiaaliarkkitehtuuri on erityisen arvokas, koska PVT-uunin sisällä oleva lämpökenttä vaikuttaa suoraan piikarbidikiteiden laatuun, koostumukseen ja toistettavuuteen. Oikein suunnitellusta renkaasta voi siksi tulla enemmän kuin mekaaninen komponentti – se voi edistää prosessin yleistä vakautta.

Miksi TaC-pinnoite on tärkeä piikarbidikiteiden kasvulle?

SiC-kiteiden kasvu vaatii erittäin korkeita lämpötiloja ja kemiallisesti aggressiivista prosessiympäristöä. Perinteinen grafiitti voi tarjota hyödyllisiä lämpöominaisuuksia, mutta sen pinta voi altistua reaktiivisille aineille pitkäaikaisen käytön aikana. Laadukas TaC-pinnoite auttaa vastaamaan tähän haasteeseen luomalla tiheän, kemikaaleja kestävän suojakerroksen.

VETEK-tuote on tarkoitettu käytettäväksi korkeintaan lämpötiloissa2200 °C, kun taas sen TaC-pinnoite on suunniteltu säilyttämään rakenteellinen eheys vaativissa korkeissa lämpötiloissa. Pinnoite suojaa myös grafiittisubstraattia piihöyryn hyökkäykseltä ja syövyttäviltä prosessikaasuilta.

Piikarbidin valmistajille käytännön etuja voivat olla:

• Parannettu grafiittilämpökenttäkomponenttien suojaus.
• Vähentynyt alustan hajoamisen aiheuttama kontaminaatioriski.
• Vakaammat lämpökenttäolosuhteet.
• Parempi kestävyys korkeissa lämpötiloissa tapahtuvaa hapettumista ja korroosiota vastaan.
• Mahdollisesti pidempi komponenttien käyttöikä.
• Tasaisemmat käyttöolosuhteet toistuvien kiteen kasvujaksojen aikana.

Toisin sanoen TaC-pinnoite ei ole pelkkä pintakäsittely. Oikein suunniteltuna ja sijoitettuna siitä tulee tärkeä osa komponentin toiminnallista suorituskykyä.

Mitkä ovat huokoisen TaC-päällystetyn grafiittirenkaan tärkeimmät edut?

1. Vakaus korkeissa lämpötiloissa

Stabiliteetti korkeissa lämpötiloissa on yksi tärkeimmistä vaatimuksista PVT SiC -kiteiden kasvatuslaitteistoille. VETEK-huokoinen TaC-pinnoitettu grafiittirengas on suunniteltu jopa 2200°C lämpötiloihin, joten se soveltuu vaativiin lämpökenttäsovelluksiin.

2. Erinomainen korroosiosuojaus

Tiheä CVD TaC -pinnoite erottaa grafiittisubstraatin aggressiivisista prosessilajeista. Tämä suojatoiminto on erityisen tärkeä, kun komponentti altistuu toistuvasti piihöyrylle ja hiiltä sisältäville kaasuille.

3. Hallittu lämpökentän suorituskyky

Huokoinen grafiitti voi edistää lämmön jakautumista ja höyryn siirtymistä kuumalla alueella. Tämä tekee substraattirakenteesta merkityksellisen prosessin suunnittelussa sen sijaan, että se toimisi vain mekaanisena tukena.

4. Alhainen kontaminaatiopotentiaali

Kiteen laatu on erittäin herkkä ei-toivotuille epäpuhtauksille. Erittäin puhtaat raaka-aineet yhdistettynä tiheään suojaavaan TaC-pinnoitteeseen voivat auttaa rajoittamaan epäpuhtauksien vapautumista ja hiukkasten irtoamista, mikä tukee puhtaampia prosessiolosuhteita.

5. Vahva pinnoitteen tarttuvuus

CVD-prosessi luo vahvan sidoksen TaC-pinnoitteen ja grafiittisubstraatin välille. Hyvä tarttuvuus on välttämätöntä, koska toistuva lämpökierto voi muutoin lisätä pinnoitevaurioiden tai komponenttien ennenaikaisen rikkoutumisen riskiä.

6. Muokattava muotoilu

Erilaiset piikarbidikiteiden kasvatusuunit voivat vaatia erilaisia ​​rengasmittoja, rakenteellisia konfiguraatioita ja pinnoiteparametreja. VETEK toteaa, että mitat, rakenneyksityiskohdat ja pinnoitemääritykset voidaan räätälöidä uunien vaatimusten ja asiakkaiden tarpeiden mukaan.

Mitkä ovat tekniset tiedot?

Insinööreille ja ostoryhmille tekniset tiedot ovat välttämättömiä arvioitaessa aHuokoisella tantaalikarbidilla (TaC) päällystetty grafiittirengas. Seuraavat parametrit perustuvat VETEKin julkaisemiin tuotetietoihin. Todelliset tekniset tiedot voidaan räätälöidä laite- ja prosessivaatimusten mukaan.

Verratessaan toimittajia ostajien tulisi arvioida koko materiaalijärjestelmä sen sijaan, että katsoisivat vain pinnoitteen paksuutta. Alustan puhtaus, huokosrakenne, pinnoitteen tasaisuus, tarttuvuus, mittatarkkuus ja tarkastusmenettelyt voivat kaikki vaikuttaa komponenttien suorituskykyyn.

Missä huokoista TaC-pinnoitettua grafiittirengasta käytetään?

Ensisijainen sovellus onSiC yksikiteinen kasvatus PVT-menetelmällä. Tämä prosessi liittyy laajalti SiC-substraattien tuotantoon seuraavan sukupolven puolijohdesovelluksiin. VETEK tunnistaa tälle komponentille useita sovellusalueita.

• SiC yksikiteinen kasvu:Käytetään osana lämpökenttäjärjestelmää PVT-kidekasvatusuuneissa.
• Kolmannen sukupolven puolijohteiden valmistus:Tukee edistykselliseen piikarbidimateriaalien tuotantoon käytettyjä laitteita.
• SiC-substraatin valmistus:Auttaa ylläpitämään kiteen kasvun aikana tarvittavaa lämpö- ja kemiallista ympäristöä.
• Kiteenkasvatusuunin kuumat alueet:Toimii edistyneenä grafiittilämpökenttäkomponenttina.
• Korkean lämpötilan puolijohdekäsittely:Soveltuu sovelluksiin, joissa lämpöstabiilisuus ja kemiallinen kestävyys ovat tärkeitä.

Komponentti on erityisen arvokas, kun prosessin toistettavuudella on merkitystä. Vakaat lämpöolosuhteet ja vähentynyt kontaminaatio voivat auttaa valmistajia ylläpitämään yhdenmukaisia ​​käyttöolosuhteita tuotantosyklien ajan.

Kuinka sinun pitäisi valita oikea TaC-pinnoitettu grafiittirengas?

Sopivan renkaan valinta vaatii muutakin kuin ulkohalkaisijan sovittamista. Hankintainsinöörien tulee ottaa huomioon koko toimintaympäristö sekä komponentin ja uunin yhteensopivuus.

1. Varmista uunin yhteensopivuus:Tarkista PVT-uunin malli, asennuspaikka ja saatavilla olevat mitat.
2. Määritä käyttölämpötila:Varmista, että valittu materiaalijärjestelmä sopii aiotulle lämpöprofiilille.
3. Arvioi alustan ominaisuudet:Harkitse grafiitin puhtautta, tiheyttä, huokoisuutta, mekaanista lujuutta ja lämpöominaisuuksia.
4. Määritä TaC-pinnoite:Keskustele pinnoitteen paksuudesta, tasaisuudesta, tarttumisesta ja prosessivaatimuksista valmistajan kanssa.
5. Säädä mittatoleranssit:Tarkat mitat ovat tärkeitä oikean kokoamisen ja ennustettavan lämpökentän geometrian kannalta.
6. Harkitse saastumisen valvontaa:Erittäin puhtaat materiaalit ja vakaat pinnoitteet ovat tärkeitä puolijohdetason sovelluksissa.
7. Kysy mukauttamisesta:Ammattimaisen valmistajan tulee pystyä tarkistamaan piirustukset ja prosessiolosuhteet ennen tuotantoa.

Ostajille, jotka etsivät kiinalaista valmistajaa tai toimittajaa, teknisen yhteydenpidon tulisi tapahtua ennen tilauksen tekemistä. Uunin piirustusten, komponenttien mittojen, käyttölämpötilojen ja prosessivaatimusten jakaminen voi parantaa tuotteiden yhteensopivuutta merkittävästi.

VETEK tarjoaa räätälöityjä vaihtoehtoja, jotka kattavat mitat, alustan konfiguraatiot ja pinnoiteparametrit, mikä mahdollistaa renkaan mukauttamisen erilaisiin piikarbidikasvatusuunien vaatimuksiin.

Usein kysytyt kysymykset

Mihin huokoisella tantaalikarbidilla (TaC) päällystettyä grafiittirengasta käytetään?

Sitä käytetään pääasiassa lämpökenttäkomponenttina PVT SiC yksikiteisissä kasvatusuuneissa. Sen huokoinen grafiittisubstraatti tukee lämmön jakautumista ja höyryn siirtoa, kun taas TaC-pinnoite suojaa korkeita lämpötiloja vastaan.

Miksi tantaalikarbidi sopii piikarbidikiteiden kasvattamiseen?

TaC tarjoaa kestävyyttä korkeissa lämpötiloissa ja vahvan kemikaalinkestävyyden. Se auttaa suojaamaan grafiittisubstraattia piihöyryltä ja muilta reaktiivisilta aineilta, mikä edistää puhtaampaa ja vakaampaa kasvuympäristöä.

Kuinka paksu TaC-pinnoite on?

VETEK määrittelee pinnoitteen paksuusalueeksi 20–100 μm ja räätälöitävissä käyttötarpeiden mukaan.

Voiko grafiittirengasta mukauttaa?

Kyllä. VETEK toteaa, että räätälöinti voi kattaa mitat, rakenteelliset yksityiskohdat, alustakokoonpanon ja pinnoiteparametrit asiakkaan piirustusten, uunien suunnitelmien ja prosessivaatimusten perusteella.

Minkä lämpötilan rengas kestää?

Julkaistujen teknisten tietojen mukaan lämpötilankesto on jopa 2200°C. Todellinen käyttösoveltuvuus tulee arvioida uunin suunnittelun, lämpöprofiilin, ilmakehän ja prosessiolosuhteiden mukaan.

Johtopäätös

A Huokoisella tantaalikarbidilla (TaC) päällystetty grafiittirengasyhdistää erittäin puhtaan huokoisen grafiitin lämpökenttäominaisuudet CVD TaC -pinnoitteen korkean lämpötilan ja kemiallisen kestävyyden kanssa. Tämä materiaaliarkkitehtuuri voi tukea PVT-piikarbidikiteiden kasvua varten lämpöstabiilisuutta, korroosiosuojaa, kontaminaatioiden hallintaa ja toistettavia prosessiolosuhteita. Mukautettavien mittojen ja pinnoiteparametrien ansiosta se voidaan myös mukauttaa erilaisiin kiteenkasvatusuunien malleihin.

Jos hankit korkean suorituskyvynHuokoisella tantaalikarbidilla (TaC) päällystetty grafiittirengasVETEK voi tarjota piikarbidin kiteiden kasvatuslaitteistoille räätälöityjä ratkaisuja piirustusten ja prosessivaatimusten perusteella.Ota yhteyttätänään keskustellaksemme teknisistä tiedoistasi, pinnoitusvaatimuksistasi, uunien yhteensopivuudesta ja hankintatarpeistasi ja antaa teknisen tiimimme auttaa sinua löytämään sopiva TaC-pinnoitettu grafiittiratkaisu.
