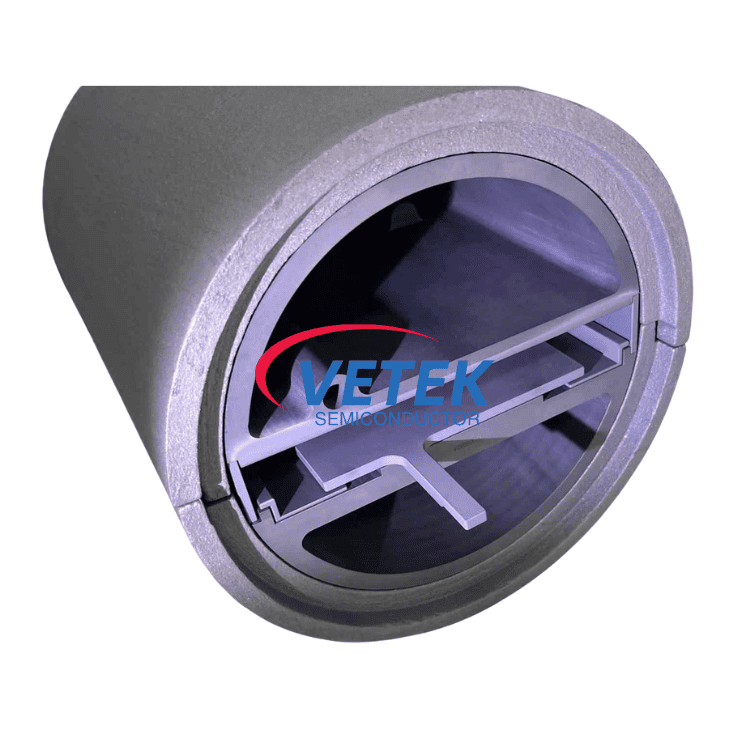

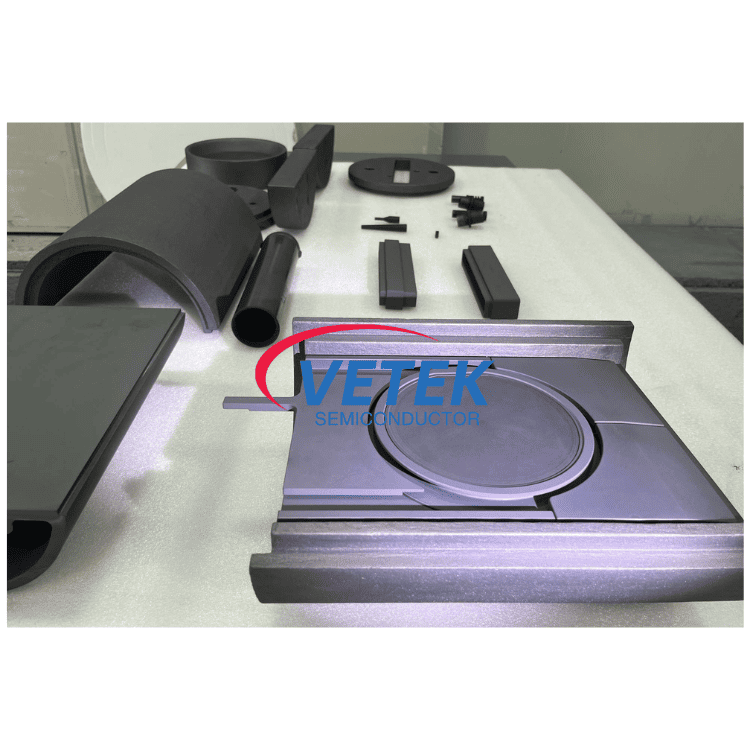

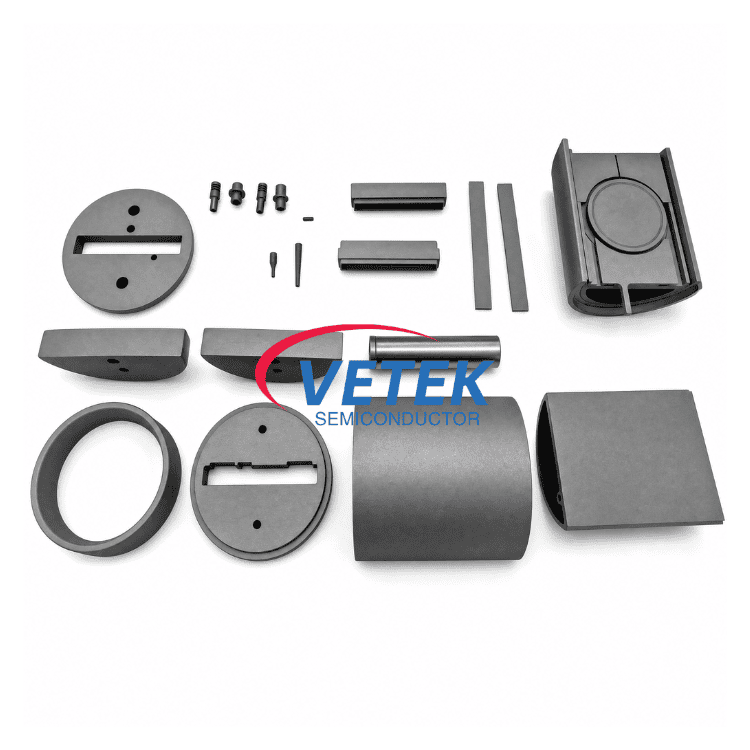

Puolikuu LPE-reaktiokammiolle

Mikä on puolikuu LPE-reaktiokammiossa?

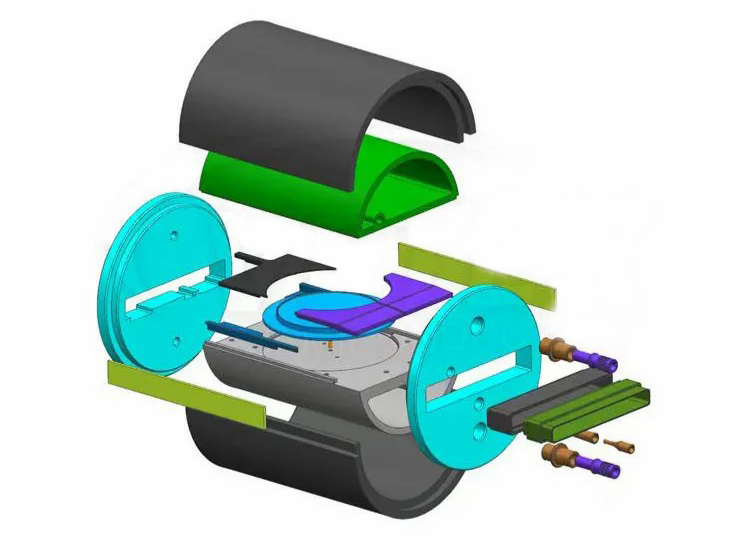

Monissa LPE-vaakareaktoreissa Halfmoon on osa sisäkammiokokoonpanoa. Eri laitevalmistajat voivat käyttää hieman erilaisia ​​rakenteita, mutta toiminta on yleensä samanlainen. Komponentti on yleensä jaettu ylä- ja alaosaan:

• Yläpuolikuu:Yläosa toimii pääasiassa tukirakenteena reaktorin sisällä. Koska se pysyy lähellä korkean lämpötilan prosessivyöhykettä pitkiä aikoja, materiaalin on pysyttävä vakaana ilman ilmeistä muodonmuutosta toistuvien lämpöjaksojen jälkeen. Toinen tärkeä seikka on kemiallinen stabiilisuus. SiC epitaksian aikana kammioympäristö sisältää reaktiivisia kaasuja, joten grafiitin pinta on suojattava asianmukaisesti.
• Alempi puolikuu:Alaosa on yhdistetty lähelle kvartsiputken aluetta ja pyörivää kokoonpanoa. Se osallistuu kaasun syöttämiseen ja mekaaniseen tukeen epitaksiaalisen kasvun aikana. Tavallisiin grafiittirakenneosiin verrattuna alemmalla Halfmoonilla on yleensä korkeammat vaatimukset hapettumisenkestävyydelle ja lämpöshokin stabiiliudelle, koska reaktorin toiminnan aikana tapahtuu jatkuva lämmitys ja jäähdytys.

VETEK puolikuuin tärkeimmät ominaisuudet LPE-reaktiokammioon

1. Erittäin puhdas grafiittisubstraatti

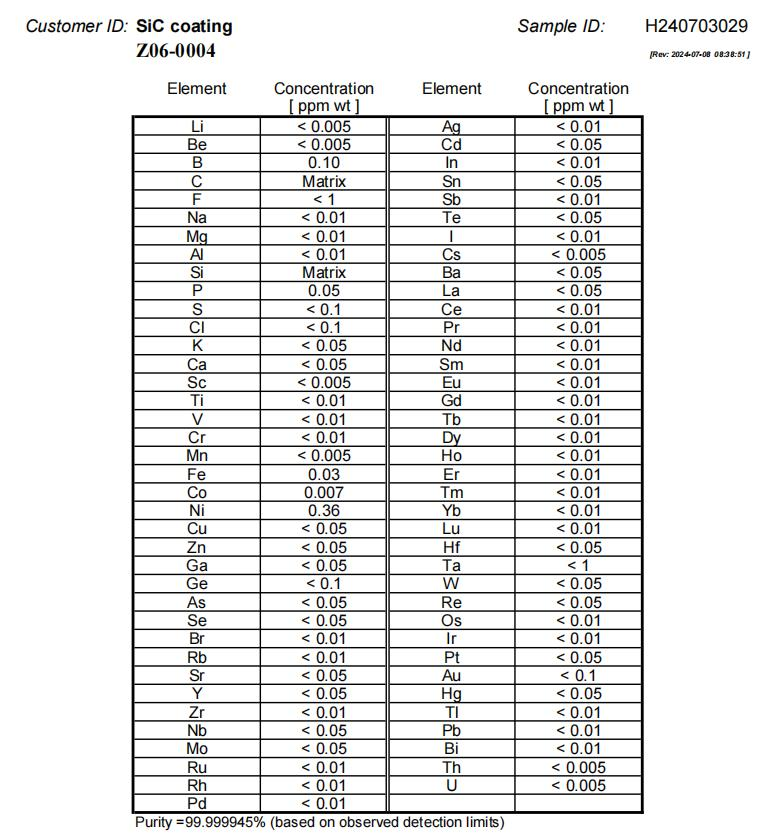

Pohjamateriaali on erittäin puhdasta grafiittia, joka soveltuu puolijohdeprosessiympäristöihin. Materiaalin puhtaus on tärkeää piikarbidin epitaksissa, koska metallikontaminaatio voi vaikuttaa kiteen kasvun vakauteen ja kalvon laatuun. VETEK käyttää tässä sovelluksessa puhdistettua grafiittimateriaaleja, joiden epäpuhtausaste on valvottu.

2. Edistyksellinen CVD SiC & TaC -pinnoite

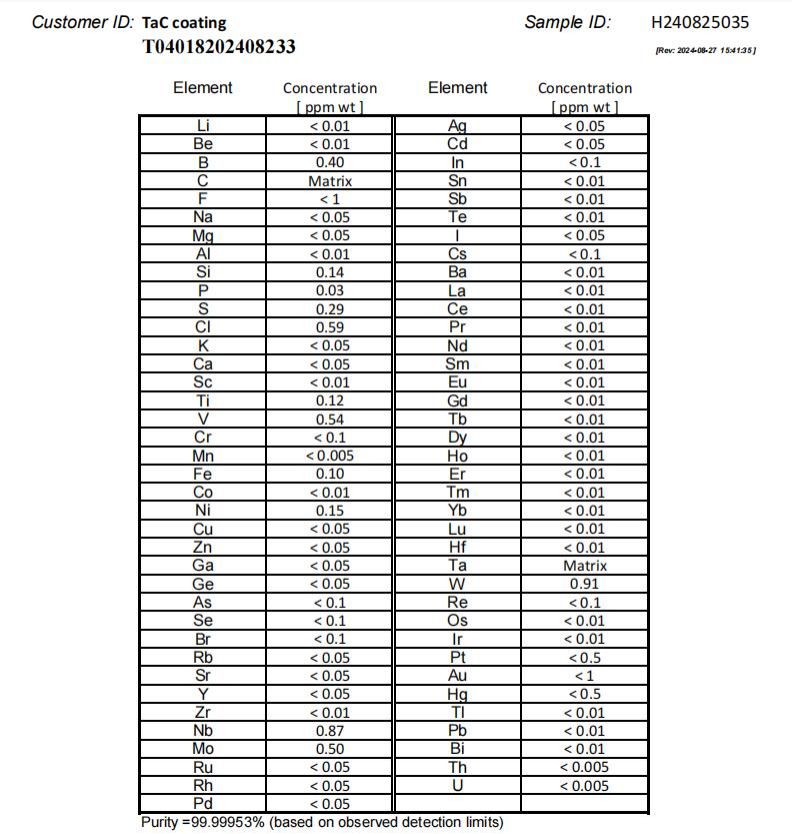

Useimmat Halfmoon-komponentit on päällystetty CVD SiC:llä pintasuojauksen parantamiseksi korkeissa lämpötiloissa. Vaativampiin ympäristöihin on saatavana myös TaC-pinnoite. Pinnoitettujen rakenteiden tyypillisiä etuja ovat:

• parempi kestävyys syövyttäviä prosessikaasuja vastaan
• pienempi hiukkastuotanto
• parantaa pinnan kestävyyttä
• parempi vakaus lämpösyklin aikana

Käytännössä pinnoitteen valinta riippuu yleensä reaktorin lämpötilasta, prosessikemiasta ja odotetusta käyttöiästä.

3. Erinomainen lämpöstabiilisuus

Korkean lämpötilan puolijohdekäsittelyympäristöihin suunniteltu VETEK Halfmoon säilyttää mittavakauden ja rakenteellisen eheyden pitkien epitaksiaalisten jaksojen aikana, mikä tekee siitä erittäin sopivan LPE- ja MOCVD-laitteille.

4. Tarkkuus CNC-työstö

VETEKillä on edistyneet CNC-tarkkuustyöstöominaisuudet mikronitason mittasäädöllä, mikä varmistaa erinomaisen yhteensopivuuden monimutkaisten LPE-reaktorirakenteiden ja räätälöityjen laitevaatimusten kanssa.

5. Pitkä käyttöikä

Optimoidun pinnoitteen tartuntateknologian ja erittäin puhtaiden materiaalien käsittelyn ansiosta VETEK Halfmoon -komponentit osoittavat erinomaista kestävyyttä toistuvissa lämpökierroissa ja syövyttävissä prosessikaasuissa, mikä vähentää huoltotiheyttä ja kokonaiskäyttökustannuksia.

Tekniset edut

Sovellukset

VETEK puolikuu for LPE-reaktiokammiota käytetään laajasti:

• Piikarbidin (SiC) epitaksijärjestelmät

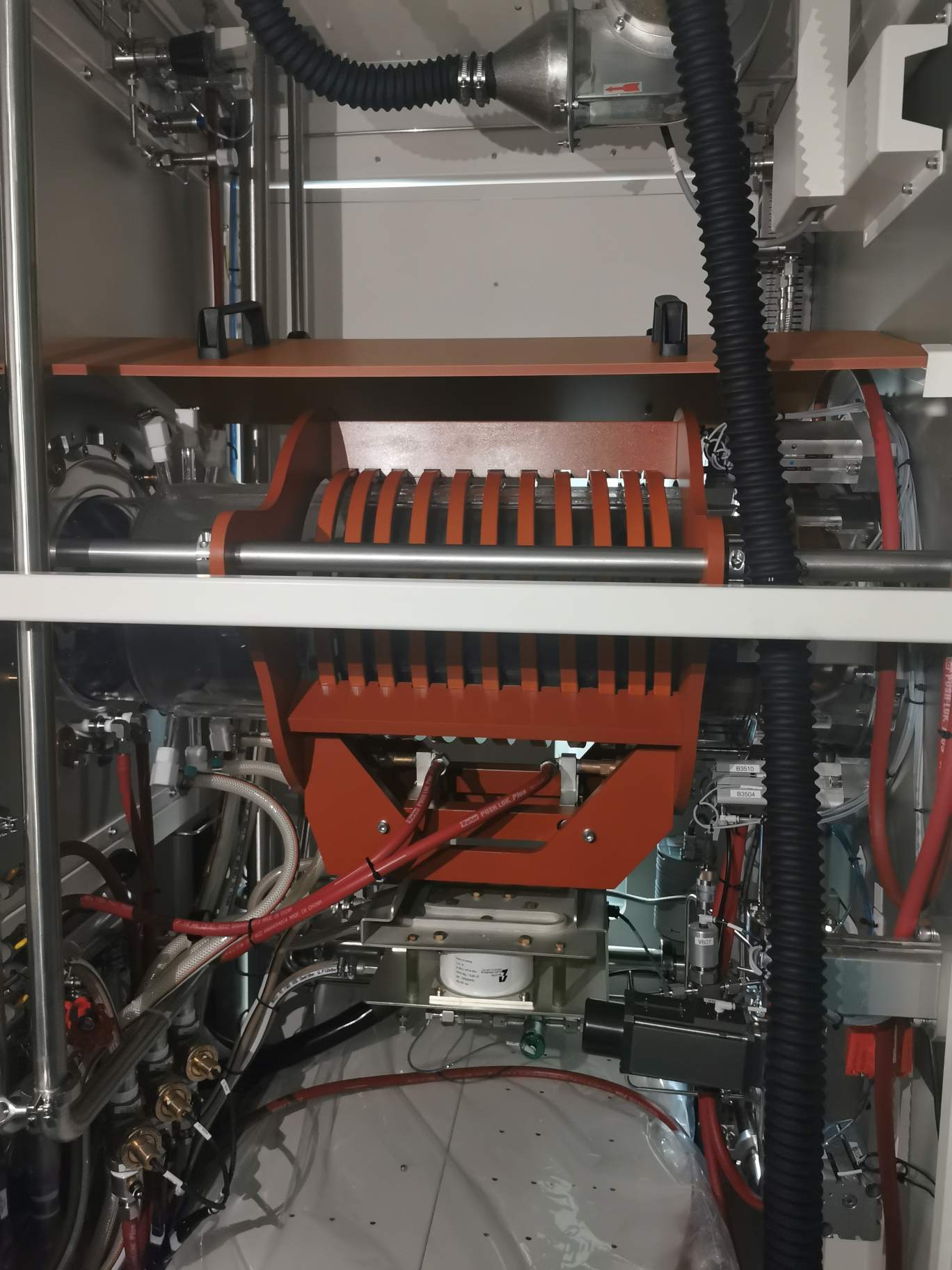

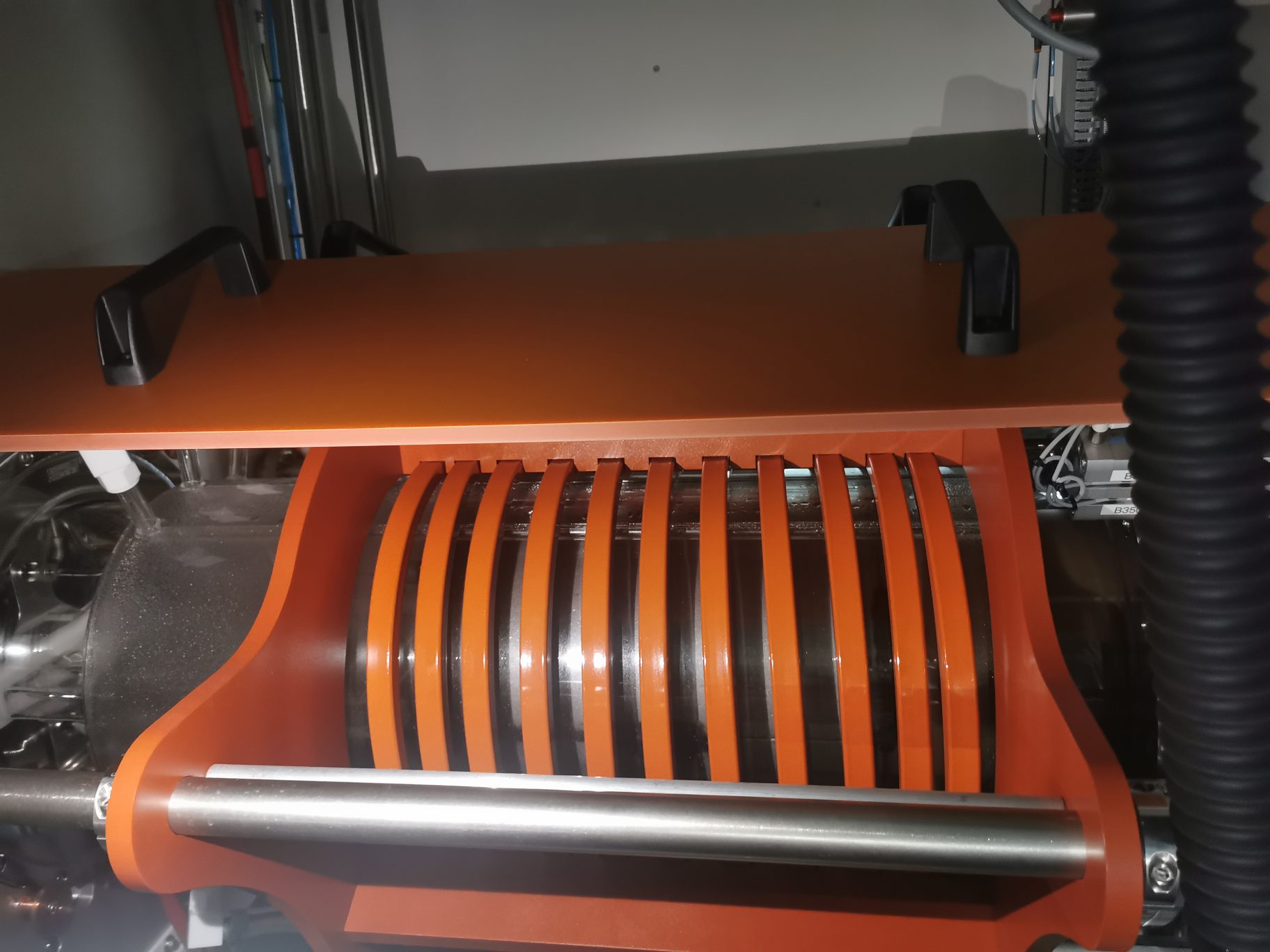

• LPE vaakareaktorit
• Puolijohteiden epitaksiaalinen kasvulaitteisto
• Korkean lämpötilan CVD-prosessikammiot
• Kehittyneet puolijohteiden lämpökenttäjärjestelmät
• SiC-kidekasvatusjärjestelmät
• Kolmannen sukupolven puolijohteiden valmistus

Tuotteemme ovat yhteensopivia useiden alan valtavirran laitealustojen kanssa, ja ne voidaan räätälöidä asiakkaan piirustusten tai reaktorimäärittelyjen mukaan.

Miksi valita VETEK Semiconductor?

VETEK Semiconductor on keskittynyt puolijohdegrafiittikomponentteihin ja pinnoitusteknologioihin useiden vuosien ajan. Vuodesta 2016 lähtien yhtiö on jatkanut osaamisensa kehittämistä puhdistusprosessoinnissa, tarkkuusgrafiitin työstyksessä ja CVD-pinnoitteiden tuotannossa puolijohdesovelluksiin.

VETEKin ominaisuudet:

• Kokemusta SiC epitaksikomponenteista ja reaktorin osista
• Oma CVD SiC ja TaC pinnoitteiden tuotanto
• Puolijohdetason materiaalinpuhdistuksen ohjaus
• Tilausvalmistus piirustusten tai näytteiden perusteella
• Vakaa tuotantokapasiteetti erätilauksille
• Grafiittihuopa- ja lämpökenttämateriaalien toimitus
• ISO9001 laatujärjestelmä
• Tekninen tuki ulkomaisille asiakkaille

FAQ

(1) Mikä on Halfmoonin tehtävä LPE-reaktorissa?

Halfmoon-komponentti tukee kaasuvirtauksen ohjausta, kammiorakenteen integrointia, lämpötilan hallintaa ja suskeptorin pyörimistä epitaksiaalisen reaktiokammion sisällä.

(2) Onko puolikuu suorassa kosketuksessa kiekkoon?

Normaalisti ei. Useimmissa LPE-reaktorirakenteissa Halfmoon pysyy kammiokokoonpanon ympärillä sen sijaan, että koskettaisi kiekkoa suoraan.

(3) Miksi käyttää PiC- tai TaC-pinnoitetta pinnalla?

Pinnoite on tarkoitettu pääasiassa suojaamiseen. SiC-epitaksian aikana grafiittiosat altistuvat korkeille lämpötiloille ja reaktiivisille kaasuille pitkiä aikoja. Pinnoite parantaa hapettumisenkestävyyttä ja vähentää pinnan kulumista ja hiukkasten muodostumista.

(4) Voiko osaa mukauttaa?

Kyllä. Suurin osa Halfmoon-osista valmistetaan itse asiassa reaktorin rakenteen ja asiakkaan piirustusten mukaan, koska mitat ja asennustiedot vaihtelevat usein laitealustoittain.
