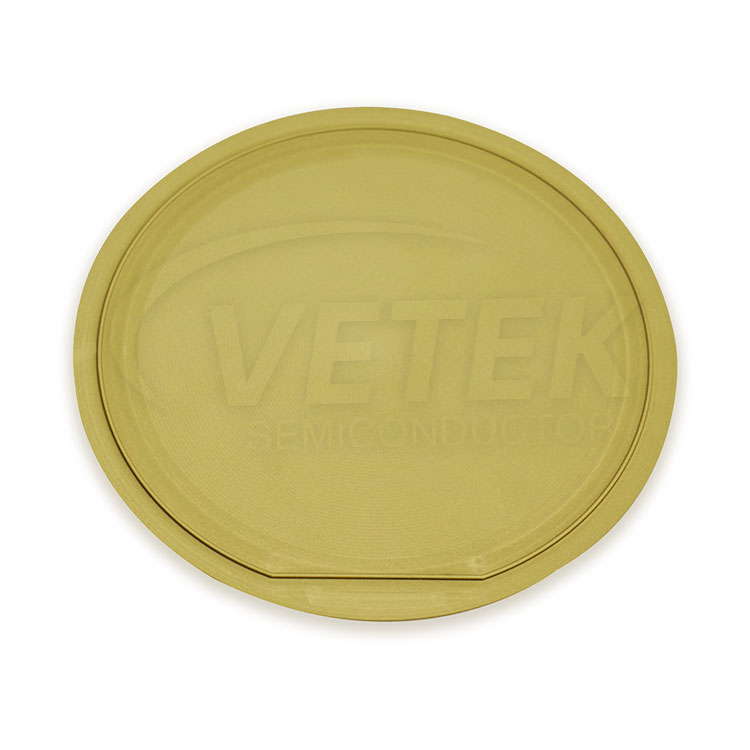

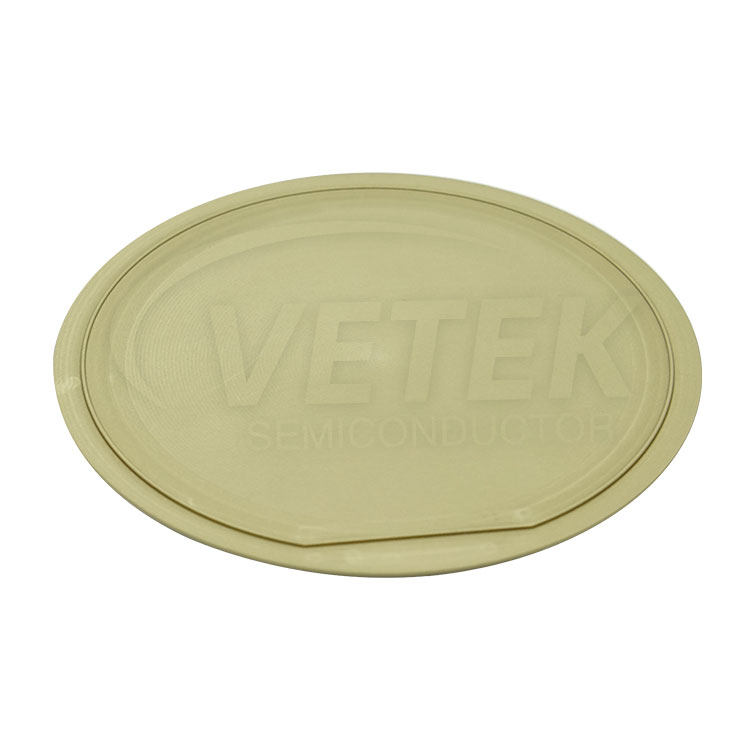

TAC -päällystetty grafiittikiekko -kantoaalto
  • TAC -päällystetty grafiittikiekko -kantoaaltoTAC -päällystetty grafiittikiekko -kantoaalto
  • TAC -päällystetty grafiittikiekko -kantoaaltoTAC -päällystetty grafiittikiekko -kantoaalto

TAC -päällystetty grafiittikiekko -kantoaalto

VeTek Semiconductor on huolellisesti suunnitellut TaC Coated Graphite Wafer Carrier -alustan asiakkaille. Se koostuu erittäin puhtaasta grafiitista ja TaC-pinnoitteesta, joka soveltuu erilaisiin kiekkojen epitaksiaalisten kiekkojen käsittelyyn. Olemme erikoistuneet SiC- ja TaC-pinnoitteisiin useiden vuosien ajan. SiC-pinnoitteeseen verrattuna TaC-pinnoitetulla grafiittikiekkojen alustallamme on korkeampi lämpötilankesto ja kulutusta kestävä. Odotamme innolla tulevaa pitkäaikaiseksi kumppaniksesi Kiinassa.

Voit olla varma, että ostat VeTek Semiconductorilta räätälöidyn TaC-pinnoitetun grafiittikiekkotelineen. Odotamme innolla yhteistyötä kanssasi, jos haluat tietää lisää, voit ottaa meihin yhteyttä nyt, vastaamme sinulle ajoissa!

VeTek Semiconductor TaC Coated Graphite Wafer Carrier on suoraan vuorovaikutuksessa kiekkojen kanssa epitaksireaktorissa, mikä parantaa tehokkuutta ja suorituskykyä. Piikarbidi- tai tantaalikarbidipinnoitteella varustettu VeTek Semiconductor TaC Coated Graphite Wafer Carrier tarjoaa pidennetyn käyttöiän, jopa 2-3 kertaa pidemmän tantaalikarbidin kanssa. Yhteensopiva eri konemallien kanssa, mukaan lukien LPE SiC epitaksiuunit, JSG, NASO epitaksiaaliset uunit.

Vetek Semiconductor TAC-päällystetty grafiittikantaja varmistaa tarkan reaktio-stoikiometrian, estää epäpuhtauksien siirtymisen ja ylläpitää lämpötilan stabiilisuutta yli 2000 ° C. Sillä on huomattavaa vastustuskykyä H2: lle, NH3: lle, SIH4: lle ja SI: lle, joka on suojattu kovia kemiallisia ympäristöjä vastaan. Kestää lämpöhakkeita, se mahdollistaa nopeat toimintasyklit pinnoittamatta delaminaatiota.

VeTek Semiconductor TaC -pinnoite takaa erittäin korkean puhtauden, eliminoi epäpuhtaudet ja varmistaa yhdenmukaisen peittävyyden, joka täyttää tiukat mittatoleranssit. VeTek Semiconductorin edistyneiden grafiitinkäsittelyominaisuuksien ansiosta olemme valmiita vastaamaan räätälöintitarpeisiisi. Tarvitsetpa pinnoituspalveluita tai kokonaisvaltaisia ​​ratkaisuja, asiantunteva insinööritiimimme on valmis suunnittelemaan täydellisen ratkaisun erityisiin sovelluksiisi. Luota meihin, jotta voimme toimittaa korkealaatuisia tuotteita tarpeidesi ja odotustenne mukaan.


PVT-menetelmä SiC Crystal Growth:

PVT method SiC Crystal Growth


TaC Coated Graphite Wafer Carrier -levyn tuoteparametri

TAC -pinnoitteen fysikaaliset ominaisuudet
Tiheys 14,3 (g/cm³)
Erityinen säteily 0.3
Lämpölaajenemiskerroin 6.3 10-6/K
Kovuus (HK) 2000 HK
Vastus 1×10-5Ohm*cm
Lämmönvakaus <2500 ℃
Grafiitin koon muutokset -10 ~ -20um
Pinnoitteen paksuus ≥20um tyypillinen arvo (35um±10um)


Vertaa puolijohteiden tuotantokauppaa :

VeTek Semiconductor Production Shop


Yleiskatsaus puolijohdesirun epitaksiteollisuuden ketjuun:

Overview of the semiconductor chip epitaxy industry chain


Hot Tags: TaC-pinnoitettu grafiittikiekkojen alusta
