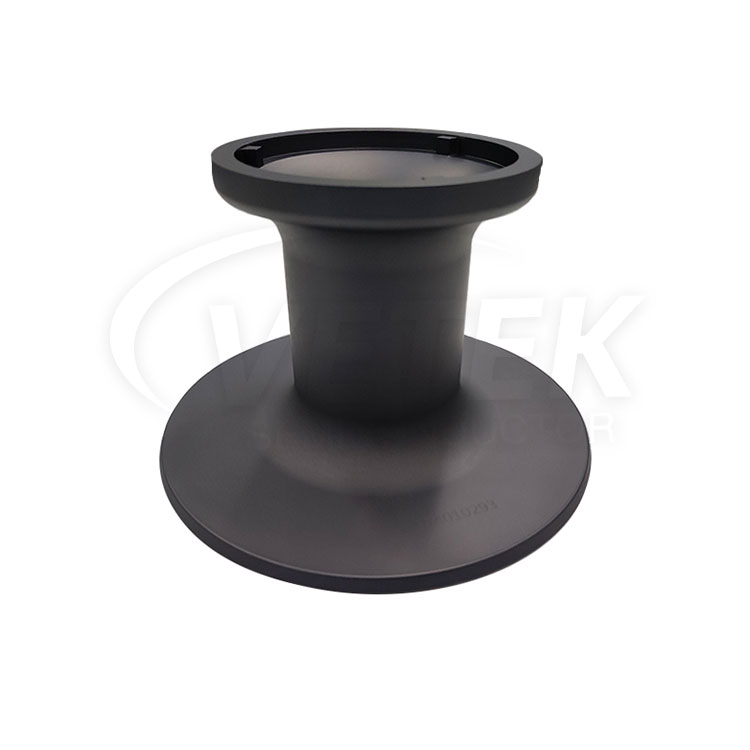

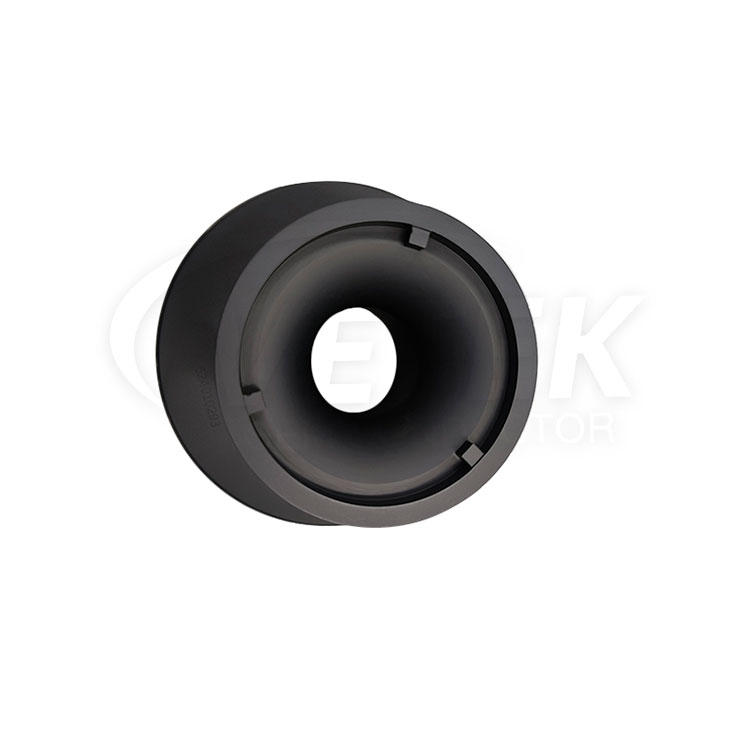

SiC-pinnoitettu jalusta

Vuosien kokemus sic -päällystetyistä grafiittiosista, Vetek Semiconductor voi toimittaa laajan valikoiman sic -päällystettyä jalusta. Laadukas SIC -päällystetty jalusta voi vastata moniin sovelluksiin, jos tarvitset, hanki online -oikea -aikainen palvelumme SIC -päällystetylle jalustalle. Alla olevan tuotealuettelon lisäksi voit myös mukauttaa omaa ainutlaatuista sic -päällystettyä jalustasi erityistarpeidesi mukaan.

Verrattuna muihin menetelmiin, kuten MBE, LPE, PLD, MOCVD -menetelmä, on edut suuremmasta kasvutehokkuudesta, paremmasta valvontatarkkuudesta ja suhteellisen alhaisista kustannuksista, ja sitä käytetään laajasti nykyisessä teollisuudessa. Puolijohteiden epitaksiaalimateriaalien kasvavan kysynnän myötä etenkin widE -valikoima optoelektronisia epitaksiaalimateriaaleja, kuten LD ja LED, on erittäin tärkeää omaksua uusia laitteiden malleja tuotantokapasiteetin lisäämiseksi ja kustannusten vähentämiseksi.

Niiden joukossa grafiittialusta, joka on ladattu substraatilla, jota käytetään MOCVD -epitaksiaalisessa kasvussa, on erittäin tärkeä osa MOCVD -laitteita. Ryhmän III nitridien epitaksiaalisessa kasvussa käytetty grafiittialusta ammoniakin, vedyn ja muiden kaasujen korroosion välttämiseksi grafiitissa, yleensä grafiittialustan pinnalla, on ohuella tasaisella piidikarbidisuojakerroksella.

Materiaalin epitaksiaalisessa kasvussa piikarbidin suojakerroksen tasaisuus, konsistenssi ja lämmönjohtavuus ovat erittäin korkeat, ja sen käyttöikää koskevat tietyt vaatimukset. Vetek Semiconductorin SiC-pinnoitettu jalusta alentaa grafiittilavojen tuotantokustannuksia ja parantaa niiden käyttöikää, millä on suuri rooli MOCVD-laitteiden kustannusten alentamisessa. SiC-pinnoitettu jalusta on myös tärkeä osa MOCVD-reaktiokammiota, mikä parantaa tehokkaasti tuotannon tehokkuutta.

CVD -sic -pinnoitteen fysikaaliset ominaisuudet:

CVD -sic -pinnoitteen fysikaaliset ominaisuudet
