Laajakaistaisten puolijohteiden (WBG) maailmassa, jos edistynyt valmistusprosessi on "sielu", grafiittisuskeptori on "selkäranka" ja sen pintapinnoite on kriittinen "iho". Tämä tyypillisesti vain kymmeniä mikroneja paksu pinnoite sanelee kalliiden grafiittikulutusosien käyttöiän ankarissa lämpökemiallisissa ympäristöissä. Vielä tärkeämpää on, että se vaikuttaa suoraan epitaksiaalisen kasvun puhtauteen ja saantoon.
Tällä hetkellä alaa hallitsee kaksi yleistä CVD-pinnoitusratkaisua (Chemical Vapor Deposition):Piikarbidipinnoite (SiC).jaTantaalikarbidipinnoite (TaC).. Vaikka molemmat palvelevat olennaisia rooleja, niiden fyysiset rajat luovat selvän eron seuraavan sukupolven valmistuksen yhä tiukempien vaatimusten edessä.
1. CVD SiC Coating: Aikuisten solmujen teollisuusstandardi
Puolijohdekäsittelyn maailmanlaajuisena vertailukohtana CVD SiC -pinnoite on "go-to" -ratkaisu GaN MOCVD -suskeptoreille ja standardi SiC epitaksiaalisille (Epi) laitteille. Sen tärkeimpiä etuja ovat:
Ylivoimainen hermeettinen tiivistys: Tiheä piikarbidipinnoite sulkee tehokkaasti grafiittipinnan mikrohuokoset luoden vankan fyysisen esteen, joka estää hiilipölyä ja alustan epäpuhtauksia pääsemästä ulos korkeissa lämpötiloissa.
Lämpökentän vakaus: Lämpölaajenemiskerroin (CTE) on tiiviisti yhteensopiva grafiittisubstraattien kanssa, joten SiC-pinnoitteet pysyvät vakaina ja halkeilemattomina standardin 1000–1600 °C:n epitaksiaalisessa lämpötilaikkunassa.
Kustannustehokkuus: Suurimmassa osassa sähkölaitteiden tuotannosta piikarbidipinnoite on edelleen "sweet spot", jossa suorituskyky ja kustannustehokkuus kohtaavat.
Alan siirtyessä kohti 8 tuuman piikarbidikiekkoja, PVT (Physical Vapor Transport) -kiteiden kasvu vaatii entistä äärimmäisempiä ympäristöjä. Kun lämpötilat ylittävät kriittisen 2000 °C:n kynnyksen, perinteiset pinnoitteet osuvat suorituskykyiseen seinään. Tässä CVD TaC -pinnoitteesta tulee pelin muuttaja:

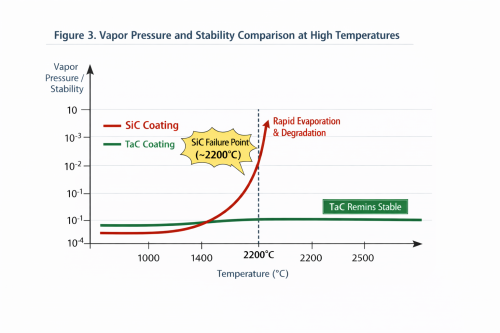

Verraton termodynaaminen vakaus: Tantaalikarbidin (TaC) sulamispiste on huikea 3880 °C. Journal of Crystal Growth -lehdessä julkaistun tutkimuksen mukaan piikarbidipinnoitteet läpikäyvät "epäyhdenmukaisen haihtumisen" yli 2200 °C:n lämpötilassa, missä pii sublimoituu nopeammin kuin hiili, mikä johtaa rakenteelliseen hajoamiseen ja hiukkaskontaminaatioon. Sitä vastoin TaC:n höyrynpaine on 3-4suuruusluokkaa pienempi kuin SiC, mikä säilyttää koskemattoman lämpökentän kiteen kasvua varten.
Ylivoimainen kemiallinen inertisyys: Pelkistävissä ilmakehissä, joissa on H2:ta (vetyä) ja NH3:a (ammoniakkia), TaC:llä on poikkeuksellinen kemiallinen kestävyys. Materiaalitieteelliset kokeet osoittavat, että TaC:n massahäviö korkean lämpötilan vedyssä on huomattavasti pienempi kuin SiC:n, mikä on elintärkeää kierteityshäiriöiden vähentämiseksi ja rajapinnan laadun parantamiseksi epitaksiaalisissa kerroksissa.
3. Avainten vertailu: Kuinka valita prosessi-ikkunasi perusteella
Näiden kahden välillä valitseminen ei tarkoita yksinkertaista vaihtamista, vaan tarkkaa kohdistusta "Prosessiikkunaan".
|
Suorituskykymittari |
CVD SiC pinnoite |
CVD TaC -pinnoite |
Tekninen merkitys |
|
Sulamispiste |
~2730°C (sublimaatio) |
3880 °C |
Rakenteen eheys äärimmäisessä kuumuudessa |
|
Suurin suositeltu lämpötila |
2000°C - 2100°C |
2400°C+ |
Mahdollistaa laajamittaisen kiteen kasvun |
|
Kemiallinen stabiilisuus |
Hyvä (herkkä H₂ korkeassa kuumuudessa) |
Erinomainen (inertti) |
Määrittää prosessiympäristön puhtauden |
|
Höyrynpaine (2200°C) |
Korkea (piin menetysriski) |
Erittäin matala |
Hallitsee "hiilen sisällyttämistä" viat |
|
Ydinsovellukset |
GaN/SiC Epitaxy, LED-suskeptorit |
SiC PVT Growth, High-Voltage Epi |
Arvoketjun kohdistaminen |
Sadonoptimointi ei ole yksittäinen harppaus, vaan tulos tarkasta materiaalien sovituksesta. Jos kamppailet piikarbidin kiteiden kasvun "hiilen sulkemisen" kanssa tai aiot leikata kulutustarvikkeiden kustannuksia (CoC) pidentämällä osien käyttöikää syövyttävissä ympäristöissä, päivittäminen SiC:stä TaC:hen on usein avain umpikujasta pääsemiseen.
Kehittyneiden puolijohdepinnoitusmateriaalien omistautuneena kehittäjänä VeTek Semiconductor on hallinnut sekä CVD SiC- että TaC-teknologiapolut. Kokemuksemme osoittavat, ettei ole olemassa "parasta" materiaalia – vain vakain ratkaisu tietylle lämpötila- ja painejärjestelmälle. Tarkalla laskeumatasaisuuden ohjauksella annamme asiakkaillemme mahdollisuuden ylittää kiekkojen tuoton rajoja 8 tuuman laajenemisen aikakaudella.
Tekijä:Sera Lee
Viitteet:
[1] "Piikarbidin ja TaC:n höyrynpaine ja haihtuminen korkean lämpötilan ympäristöissä", Journal of Crystal Growth.
[2] "Tulenkestävien metallikarbidien kemiallinen stabiilisuus pelkistävissä ilmakehissä", materiaalikemia ja fysiikka.
[3] "Vianhallinta suurten piikarbidin yksittäiskiteiden kasvussa TaC-pinnoitettuja komponentteja käyttäen", materiaalitiedefoorumi.
