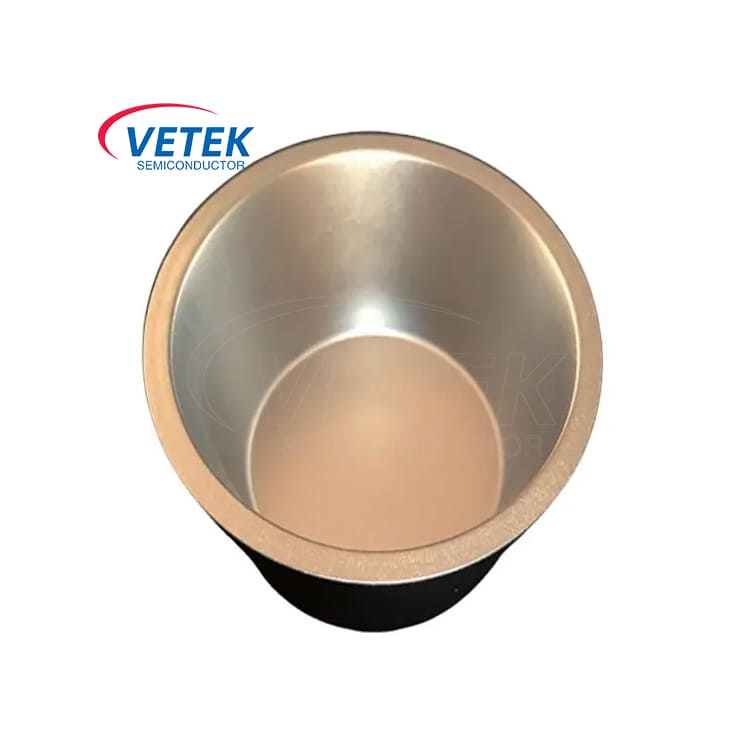

Tac -päällyste upokas

Ammattimaisena TAC -pinnoitteena upokastoimittajana ja valmistajana Kiinassa, Vetek Semiconductorin TAC -päällysteellä upokkaassa on korvaamaton rooli puolijohteiden yksittäisessä kidekasvuprosessissa, jolla on erinomainen lämmönjohtavuus, erinomainen kemiallinen stabiilisuus ja parantunut korroosiokestävyys. Tervetuloa lisäkyselyt.

Suorittaa puolijohdettaCVD TAC -päällysteiset upotuksetYleensä seuraavat avainroolit PVT -menetelmässä sic yksittäinen kiteen kasvuprosessi:


PVT -menetelmä viittaa sic -siemenkiteen sijoittamiseen TAC -päällystetyn upokkaan päälle ja SiC -jauheen asettaminen raaka -aineeksi upokkaan pohjalle. Suljetussa ympäristössä, jossa on korkea lämpötila ja matalapaine, sic -jauhe sublimoivat ja lämpötilagradientin ja pitoisuuseron vaikutuksen alaisenaSic -jauhesiirretään siemenkiteiden läheisyyteen ja saavuttaa ylikyllästetyn tilan uudelleenkiteytyksen jälkeen. Siksi PVT -menetelmä voi saavuttaa sic -kidekikoon hallittavan kasvun ja spesifisen kidemuodon.


● Kristallikasvun lämpöstabiilisuus

Vetek Semiconductor TAC -päällystetyillä upotuksilla on erinomainen lämpöstabiilisuus (voi pysyä vakaana alle 2200 ℃), mikä auttaa ylläpitämään niiden rakenteellista eheyttä jopa erittäin korkeissa lämpötiloissa, joita tarvitaan yhden kidekasvun kannalta. Tämä fysikaalinen ominaisuus antaa sic-päällystetylle grafiittipotilaan hallita kidekasvuprosessia tarkasti, mikä johtaa erittäin tasaisiin ja virheettömiin kiteisiin.


● Erinomainen kemiallinen este

TAC -päällystetyt upokkaat yhdistävät tantaalikarbidipinnoitteen, jolla on korkea puhtaus grafiittipotkusta, jotta saadaan erinomainen vastus monille syövyttäville kemikaaleille ja sulaa materiaaleille, joita yleisesti esiintyy sic -yhdisteen kasvun aikana. Tämä ominaisuus on kriittinen korkealaatuisten kiteiden saavuttamiselle, jolla on minimaaliset viat.


● Vaihtaminen vakaan kasvuympäristön kannalta

TAC -päällystetyn upokkaan erinomaiset vaimennusominaisuudet minimoivat värähtelyt ja lämpöisku grafiittisessa upokkaassa, mikä edistää edelleen stabiilia ja kontrolloitua kidekasvuympäristöä. Lietämällä näitä potentiaalisia häiriölähteitä, TAC -päällyste mahdollistaa suurempien, yhtenäisempien kiteiden kasvun, jolla on vähentynyt viatiheys, viime kädessä laitteen tuoton lisääminen ja laitteen suorituskyvyn parantaminen.


● Erinomainen lämmönjohtavuus

Veeksemiconin päällystetyillä upotuksilla on erinomainen lämmönjohtavuus, mikä auttaa grafiittipotkusta siirtämään lämmön nopeasti ja tasaisesti. Tämä määrittää lämpötilan tarkan hallinnan koko kidekasvuprosessin ajan, minimoimalla lämpögradienttien aiheuttamat kidivireet.


Tantaalikarbidi (TAC) pinnoite mikroskooppisella poikkileikkauksella

Tantalum carbide (TaC) coating on a microscopic cross-section


Fysikaaliset ominaisuudetTantaalikarbidipinnoite

TAC -pinnoitteen fysikaaliset ominaisuudet
Tiheys
14.3 (g/cm³)
Erityinen säteily
0.3
Lämmön laajennuskerroin
6.3*10-6/K
Kovuus (HK)
2000 HK
Vastus
1 × 10-5Ohm*cm
Lämmönvakaus
<2500 ℃
Grafiitin koon muutokset
-10 ~ -20um
Pinnoitteen paksuus
≥20um tyypillinen arvo (35um ± 10um)

Vetek Semiconductor -tuotantokaupat

SiC Coating Graphite substrateTaC Coating Crucible testSilicon carbide ceramic processingSemiconductor process equipment
