On ihanteellista rakentaa integroituja piirejä tai puolijohdelaitteita täydelliselle kiteiselle pohjakerrokselle. Theepitaksia(EPI) Prosessin puolijohteiden valmistuksen tavoitteena on tallettaa hieno yksikiteinen kerros, yleensä noin 0,5-20 mikronia, yksikiteiseen substraattiin. Epitaksiprosessi on tärkeä askel puolijohdelaitteiden valmistuksessa, etenkin piin kiekkojen valmistuksessa.
Epitaxy (EPI) -prosessi puolijohteiden valmistuksessa
Katsaus epitaksiin puolijohteiden valmistuksessa | |
Mikä se on | Puolijohdevalmistuksen epitaksi (EPI) mahdollistaa ohuen kiteisen kerroksen kasvun tietyssä orientissa kiteisen substraatin päällä. |
Maali | Puolijohteiden valmistuksessa epitaksiprosessin tavoitteena on saada elektronit kulkeutumaan tehokkaammin laitteen läpi. Puolijohdelaitteiden rakentamisessa käytetään epitaksikerroksia, jotka parantavat ja tekevät rakenteesta yhtenäisen. |
Käsitellä | Epitaksiprosessi mahdollistaa suuremman puhtausepitaksiaalikerroksen kasvun saman materiaalin substraatilla. Joissakin puolijohdemateriaaleissa, kuten heterojunktion bipolaariset transistorit (HBT) tai metallioksidi -puolijohde -kenttätransistorit (MOSFET), epitaksiprosessia käytetään kasvattamaan materiaalikerroksia, jotka ovat erilaisia substraatista. Epitaksiprosessi mahdollistaa matalan tiheyden seostetun kerroksen kasvattamisen erittäin seostetun materiaalin kerroksessa. |
Yleiskatsaus puolijohteiden valmistuksessa
Mikä se on? Epitaksi (epi) -prosessi puolijohteiden valmistuksessa mahdollistaa ohuen kidekerroksen kasvun tietyssä suunnassa kiteisen substraatin päälle.
Puolijohteiden valmistuksen tavoitteena, epitaksiprosessin tavoitteena on saada elektronit kuljettamaan tehokkaammin laitteen läpi. Puolijohdelaitteiden rakentamisessa epitaksikerrokset sisältyvät rakenteen tasaisen puhdistamiseksi ja tekemään.
Prosessiepitaksiaprosessi mahdollistaa korkeamman puhtauden epitaksiaalisten kerrosten kasvun samaa materiaalia olevalle alustalle. Joissakin puolijohdemateriaaleissa, kuten heteroliitosbipolaarisissa transistoreissa (HBT) tai metallioksidipuolijohdekenttävaikutteisissa transistoreissa (MOSFET), epitaksiprosessia käytetään kasvattamaan substraatista poikkeava materiaalikerros. Se on epitaksiprosessi, joka mahdollistaa matalatiheyksisen seostetun kerroksen kasvattamisen erittäin seostetun materiaalikerroksen päälle.
Yleiskatsaus epitaksiprosessista puolijohteiden valmistuksessa
Mikä se on? Epitaksi (epi) -prosessi puolijohteiden valmistuksessa mahdollistaa ohuen kidekerroksen kasvun tietyssä suunnassa kiteisen substraatin päälle.
Tavoitteena puolijohteiden valmistuksessa, epitaksiprosessin tavoitteena on tehostaa laitteen läpi kulkevia elektroneja. Puolijohdelaitteiden rakentamisessa käytetään epitaksikerroksia, jotka parantavat ja tekevät rakenteesta yhtenäisen.
Epitaksiprosessi mahdollistaa suuremman puhtausepitaksiaalikerroksen kasvun saman materiaalin substraatilla. Joissakin puolijohdemateriaaleissa, kuten heterojunktion bipolaariset transistorit (HBT) tai metallioksidi -puolijohde -kenttätransistorit (MOSFET), epitaksiprosessia käytetään kasvattamaan materiaalikerroksia, jotka ovat erilaisia substraatista. Epitaksiprosessi mahdollistaa matalatiheyden seostetun kerroksen kasvattamisen erittäin seostetun materiaalin kerroksessa.
Epitaksiaalisten prosessien tyypit puolijohteiden valmistuksessa
Epitaksiaalisessa prosessissa kasvusuunnan määrää alla oleva substraattikide. Saostuksen toistumisesta riippuen voi olla yksi tai useampi epitaksiaalinen kerros. Epitaksiaalisilla prosesseilla voidaan muodostaa ohuita kerroksia materiaalista, joka on samanlainen tai erilainen kemialliselta koostumukseltaan ja rakenteeltaan kuin alla oleva substraatti.
Kahden tyyppisiä EPI -prosesseja | ||
Ominaisuudet | Homoepitaksi | Heteroepitaksia |
Kasvukerrokset | Epitaksiaalinen kasvukerros on sama materiaali kuin substraattikerros | Epitaksiaalinen kasvukerros on eri materiaalia kuin substraattikerros |
Kiderakenne ja hila | Substraatin ja epitaksiaalikerroksen kiderakenne ja hilavakio ovat samat | Substraatin ja epitaksiaalikerroksen kiderakenne ja hilavakio ovat erilaisia |
Esimerkit | Korkean puhtaan piin epitaksiaalinen kasvu piisubstraatilla | Gallium -arsenidin epitaksiaalinen kasvu piisubstraatilla |
Sovellukset | Puolijohdelaitteen rakenteet, jotka vaativat eri doping -tasot tai puhtaat kalvot vähemmän puhtaalla substraateilla | Puolijohdelaitteen rakenteet, jotka vaativat erilaisia materiaaleja koskevia kerroksia tai materiaalien kiteisiä kalvoja, joita ei voida saada yksittäisinä kiteinä |
Kahden tyyppisiä EPI -prosesseja
OminaisuudetHomoepitaksia Heteroepitaksia
Kasvukerrokset Epitaksiaalinen kasvukerros on samaa materiaalia kuin substraattikerros Epitaksiaalinen kasvukerros on eri materiaalia kuin substraattikerros
Kiderakenne ja hila Substraatin ja epitaksiaalikerroksen kiderakenne ja hilavakio ovat samat Substraatin ja epitaksiaalikerroksen kiderakenne ja hilavakio ovat erilaisia
Esimerkkejä korkean puhtaan piin epitaksialikasvu gallium-arsenidin piin substraatin epitaksiaalisessa kasvussa pii-substraatissa
Sovellukset puolijohdealaitteen rakenteet, jotka vaativat erilaisia doping -tasoja tai puhtaita kalvoja vähemmän puhtaissa substraateissa puolijohdelaitteen rakenteet, jotka vaativat eri materiaalien kerroksia tai materiaalien kiteisiä kalvoja, joita ei voida saada yhtenä kiteinä
Kahden tyyppisiä Epi-prosesseja
Ominaisuudet homoepitaxy heteroepitaksia
Kasvukerros Epitaksiaalinen kasvukerros on sama materiaali kuin substraattikerros Epitaksiaalinen kasvukerros on erilainen materiaali kuin substraattikerros
Kiderakenne ja hila Substraatin ja epitaksiaalikerroksen kiderakenne ja hilavakio ovat samat, substraatin ja epitaksiaalikerroksen kiderakenne ja hilavakio ovat erilaisia
Esimerkkejä Erittäin puhtaan piin epitaksiaalinen kasvu piisubstraatilla Galliumarsenidin epitaksiaalinen kasvu piisubstraatilla
Sovellukset puolijohdealaitteen rakenteet, jotka vaativat erilaisten doping -tason tai puhtaiden kalvojen kerroksia vähemmän puhtaissa substraateissa puolijohdelaitteen rakenteet, jotka vaativat eri materiaalien kerroksia tai rakentavat kiteisiä materiaalikalvoja, joita ei voida saada yhtenäkiteinä
Epitaksiaalisiin prosesseihin vaikuttavat tekijät puolijohteiden valmistuksessa
tekijät | Kuvaus |
Lämpötila | Vaikuttaa epitaksiaan ja epitaksikerroksen tiheyteen. Epitaksiprosessiin vaadittava lämpötila on korkeampi kuin huoneenlämpötila ja arvo riippuu epitaksian tyypistä. |
Paine | Vaikuttaa epitaksinopeuteen ja epitaksiaalikerroksen tiheyteen. |
Viat | Epitaksian puutteet johtavat viallisiin kiekkoihin. Epitaksiprosessille tarvittavat fyysiset olosuhteet tulisi ylläpitää virheettömän epitaksiaalikerroksen kasvun varalta. |
Haluttu asema | Epitaksiprosessin tulisi kasvaa kristallin oikeassa asennossa. Alueet, joilla kasvua ei toivottua prosessin aikana, olisi päällystettävä asianmukaisesti kasvun estämiseksi. |
Itsedoping | Koska epitaksiprosessi suoritetaan korkeissa lämpötiloissa, lisäaineatomit voivat saada aikaan muutoksia materiaalissa. |
Tekijät kuvaus
Lämpötila vaikuttaa epitaksianopeuteen ja epitaksiaalikerroksen tiheyteen. Epitaksiprosessille vaadittu lämpötila on korkeampi kuin huoneenlämpötila ja arvo riippuu epitaksityypistä.
Paine vaikuttaa epitaksinopeuteen ja epitaksiaalikerroksen tiheyteen.
Viat Epitaksiavirheet johtavat viallisiin kiekoihin. Epitaksiprosessin edellyttämät fysikaaliset olosuhteet tulee säilyttää virheetöntä epitaksikerroksen kasvua varten.
Haluttu sijainti Epitaksiprosessin tulisi kasvaa kristallin oikeassa asennossa. Alueet, joilla kasvua ei toivottua prosessin aikana, olisi päällystettävä asianmukaisesti kasvun estämiseksi.
Itsedoppaus Koska epitaksiprosessi suoritetaan korkeissa lämpötiloissa, lisäaineatomit voivat saada aikaan muutoksia materiaalissa.
Tekijäkuvaus
Lämpötila Vaikuttaa epitaksiaan ja epitaksikerroksen tiheyteen. Epitaksiprosessiin vaadittava lämpötila on korkeampi kuin huoneenlämpötila, ja arvo riippuu epitaksian tyypistä.
Paine vaikuttaa epitaksiaan ja epitaksikerroksen tiheyteen.
Epitaksin puutteet johtavat viallisiin kiekkoihin. Epitaksiprosessille vaadittavat fyysiset olosuhteet tulisi ylläpitää virheettömän epitaksiaalikerroksen kasvun varalta.
Haluttu sijainti Epitaksiprosessin tulisi kasvaa kiteen oikeaan paikkaan. Alueet, joissa kasvua ei toivota tämän prosessin aikana, tulee pinnoittaa kunnolla kasvun estämiseksi.
Itsesosoittava, koska epitaksiprosessi suoritetaan korkeissa lämpötiloissa, lisäatot voivat pystyä aikaansaaamaan materiaalin muutoksia.
Epitaksiaalinen tiheys ja nopeus
Epitaksiaalisen kasvun tiheys on atomien lukumäärä materiaalin tilavuusyksikköä kohti epitaksiaalisessa kasvukerroksessa. Sellaiset tekijät kuin lämpötila, paine ja puolijohdesubstraatin tyyppi vaikuttavat epitaksiaaliseen kasvuun. Yleensä epitaksiaalikerroksen tiheys vaihtelee yllä olevien tekijöiden mukaan. Nopeutta, jolla epitaksiaalinen kerros kasvaa, kutsutaan epitaksinopeudeksi.
Jos epitaksia kasvatetaan oikeassa paikassa ja suunnassa, kasvunopeus on korkea ja päinvastoin. Samoin kuin epitaksikerroksen tiheys, epitaksinopeus riippuu myös fysikaalisista tekijöistä, kuten lämpötilasta, paineesta ja substraattimateriaalin tyypistä.
Epitaksiaalinen nopeus kasvaa korkeissa lämpötiloissa ja alhaisissa paineissa. Epitaksinopeus riippuu myös substraatin rakenteen orientaatiosta, reagoivien aineiden pitoisuudesta ja käytetystä kasvutekniikasta.
Epitaksian prosessimenetelmät
Epitaksonimenetelmiä on useita:Nestemäisen faasin epitaksi (LPE), hybridi -höyryn faasin epitaksi, kiinteän vaiheen epitaksi,atomikerroksen laskeuma, kemiallinen höyrysaostus, molekyylisäteen epitaksi, verrataan kahta epitaksiprosessia: CVD ja MBE.

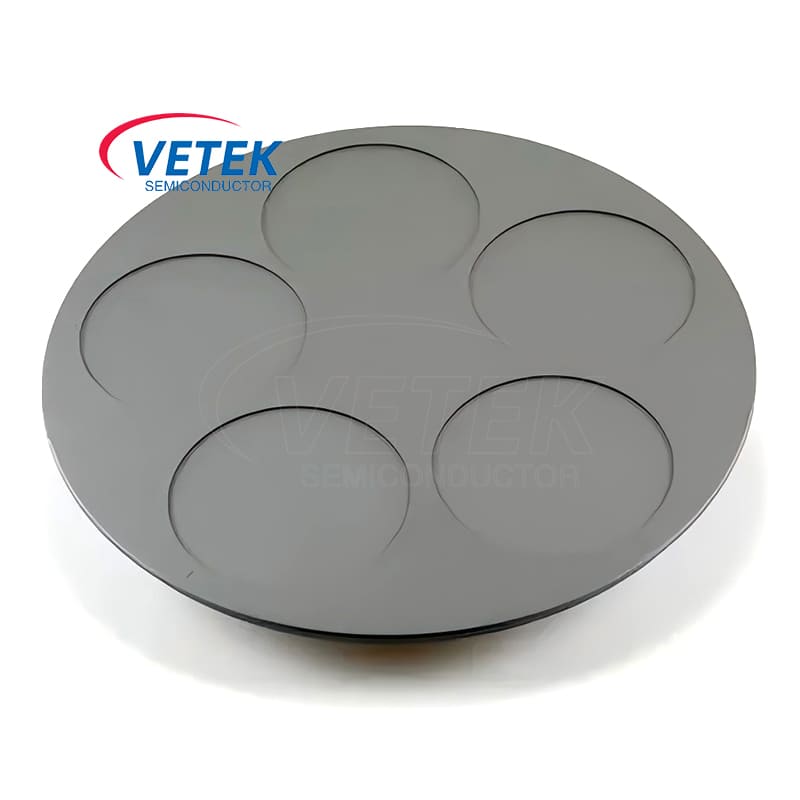

Kemiallisen höyryn laskeutumis (CVD) molekyylisäteen epitaksi (MBE)
Kemiallinen prosessi fysikaalinen prosessi
Sisältää kemiallisen reaktion, joka tapahtuu, kun kaasun esiaste kohtaa lämmitetyn substraatin kasvukammiossa tai reaktorissa, talletettava materiaali lämmitetään tyhjiöolosuhteissa
Kalvojen kasvuprosessin tarkka hallinta tarkka hallinta kasvanut kerroksen paksuuden ja koostumuksen hallinta
Sovelluksiin, jotka vaativat korkealaatuisia epitaksikerroksia Sovelluksiin, jotka vaativat erittäin hienoja epitaksikerroksia
Yleisin käytetty menetelmä Kalliimpi menetelmä
Kemiallinen höyrypinnoitus (CVD) | Molekyylisuihkuepitaksi (MBE) |
Kemiallinen prosessi | Fyysinen prosessi |
Sisältää kemiallisen reaktion, joka tapahtuu, kun kaasun esiaste kohtaa lämmitetyn substraatin kasvukammiossa tai reaktorissa | Saostettava materiaali kuumennetaan tyhjöolosuhteissa |
Ohuen kalvon kasvuprosessin tarkka hallinta | Tarkka kasvanut kerroksen paksuuden ja koostumuksen hallinta |
Käytetään sovelluksissa, jotka vaativat korkealaatuisia epitaksiaalikerroksia | Käytetään sovelluksissa, jotka vaativat erittäin hienoja epitaksiaalikerroksia |
Yleisimmin käytetty menetelmä | Kalliimpi menetelmä |
Kemiallinen prosessi fysikaalinen prosessi
Sisältää kemiallisen reaktion, joka tapahtuu, kun kaasun esiaste kohtaa lämmitetyn substraatin kasvukammiossa tai reaktorissa, talletettava materiaali lämmitetään tyhjiöolosuhteissa
Ohuen kalvon kasvuprosessin tarkka hallinta tarkka hallinta kasvanut kerroksen paksuuden ja koostumuksen hallinta
Käytetään sovelluksissa, joissa vaaditaan korkealaatuisia epitaksiaalikerroksia, joita käytetään sovelluksissa, jotka vaativat erittäin hienoja epitaksiaalikerroksia
Yleisin käytetty menetelmä Kalliimpi menetelmä
Epitaksiprosessi on kriittinen puolijohteiden valmistuksessa; se optimoi suorituskyvyn
puolijohdelaitteet ja integroidut piirit. Se on yksi puolijohdelaitteiden valmistuksen pääprosesseista, joka vaikuttaa laitteen laatuun, ominaisuuksiin ja sähköiseen suorituskykyyn.
