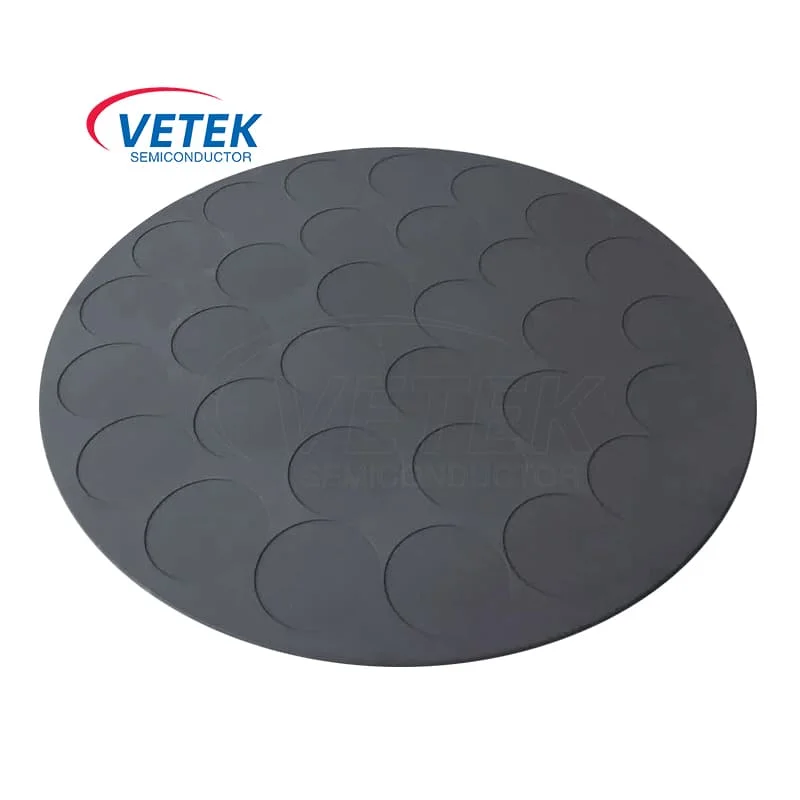

Gan EPI -vastaanottimessa
  • Gan EPI -vastaanottimessaGan EPI -vastaanottimessa

Gan EPI -vastaanottimessa

GAN: llä SIC EPI -herkkyydellä on tärkeä rooli puolijohdeprosessoinnissa sen erinomaisen lämmönjohtavuuden, korkean lämpötilan prosessointikyvyn ja kemiallisen stabiilisuuden kautta ja varmistaa GAN -epitaksiaalisen kasvuprosessin korkean tehokkuuden ja materiaalin laadun. Vetek Semiconductor on Kiinan ammattimainen Gan -valmistaja SIC EPI -alttiudesta, odotamme vilpittömästi innolla jatkamista.

AmmattilaisenapuolijohdevalmistajaKiinassa,IT -puolijohde Gan EPI -vastaanottimessaon avainkomponentti valmisteluprosessissaGan SIC: llälaitteet, ja sen suorituskyky vaikuttaa suoraan epitaksiaalikerroksen laatuun. GAN: n laajalle levinnyt sic -laitteisiin tehoelektroniikassa, RF -laitteissa ja muissa kentissä, vaatimuksetSiten EPI -vastaanotintulee korkeammaksi ja korkeammaksi. Keskitymme tarjoamaan puolijohdeteollisuudelle perimmäisiä tekniikka- ja tuoterratkaisuja ja suhtautuvat neuvotteluun tervetulleeksi.


Yleensä GAN: n roolit SIC EPI -alttiudessa puolijohdeprosessoinnissa ovat seuraavia:

Illustration of epitaxial structures of GaN on SiC


● Korkean lämpötilan prosessointikyky: GAN SIC EPI -herkkyydessä (Gan, joka perustuu piikarbidien epitaksiaalikasvulevyyn) käytetään pääasiassa galliumnitridi (GAN) -epitaksiaalisessa kasvuprosessissa, etenkin korkean lämpötilan ympäristöissä. Tämä epitaksiaalinen kasvulevy kestää erittäin korkeita prosessointilämpötiloja, yleensä välillä 1000 ° C - 1500 ° C, joten se sopii GAN -materiaalien epitaksiaaliseen kasvuun ja piiharbidi (sic) substraattien käsittelyyn.


● Erinomainen lämmönjohtavuus: SiC EPI -herkkyyjällä on oltava hyvä lämmönjohtavuus lämmityslähteen tuottaman lämmön tasaisesti SIC -substraattiin lämpötilan tasaisuuden varmistamiseksi kasvuprosessin aikana. Piekarbidilla on erittäin korkea lämmönjohtavuus (noin 120-150 W/MK), ja sic-epitaksian GAN: llä voi olla lämpöä tehokkaammin kuin perinteiset materiaalit, kuten pii. Tämä ominaisuus on ratkaisevan tärkeä galliumnitridien epitaksiaalisessa kasvuprosessissa, koska se auttaa ylläpitämään substraatin lämpötilan tasaisuutta parantaen siten kalvon laatua ja johdonmukaisuutta.


● Estä pilaantuminen: GAN: n materiaalien ja pintakäsittelyprosessin SIC EPI -herkkerissä on kyettävä estämään kasvuympäristön pilaantuminen ja välttämään epäpuhtauksien lisäämistä epitaksiaalikerrokseen.


Ammattimaisena valmistajanaGan EPI -vastaanottimessa, Huokoinen grafiittijaTAC -pinnoituslevyKiinassa Vetek Semiconductor vaatii aina räätälöityjen tuotepalvelujen tarjoamista ja on sitoutunut tarjoamaan teollisuudelle huipputeknologia- ja tuotelaratkaisuja. Odotamme vilpittömästi innolla kuulemistasi ja yhteistyötäsi.


CVD sic -päällystyskalvokidirakenne

CVD SIC COATING FILM CRYSTAL STRUCTURE


CVD -sic -pinnoitteen fysikaaliset ominaisuudet


CVD -sic -pinnoitteen fysikaaliset ominaisuudet
Pinnoitusominaisuus
Tyypillinen arvo
Kiderakenne
FCC β -faasi monikiteinen, pääasiassa (111) suuntautunut
CVD sic -päällystiheys
3,21 g/cm³
Kovuus
2500 Vickers -kovuus (500 g kuorma)
Viljakoko
2 ~ 10 mm
Kemiallinen puhtaus
99,99995%
Lämpökapasiteetti
640 J · kg-1· K-1
Sublimaatiolämpötila
2700 ℃
Taivutuslujuus
415 MPa RT 4-pistettä
Youngin moduuli
430 GPA 4pt Bend, 1300 ℃
Lämmönjohtavuus
300W · M-1· K-1
Lämpölaajennus (CTE)
4,5 × 10-6K-1

IT -puolijohde Gan on sic epi -alttiiden tuotantokaupat

GaN on SiC epi susceptor production shops
