CVD -sic -lohko sic -kidekasvulle
  • CVD -sic -lohko sic -kidekasvulleCVD -sic -lohko sic -kidekasvulle
  • CVD -sic -lohko sic -kidekasvulleCVD -sic -lohko sic -kidekasvulle

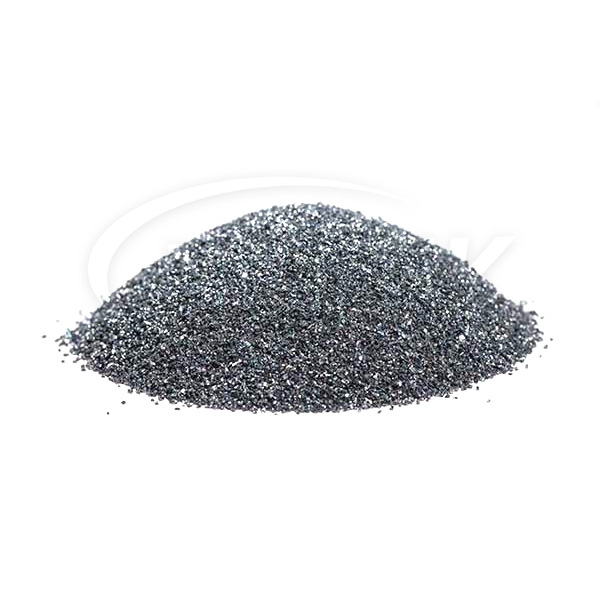

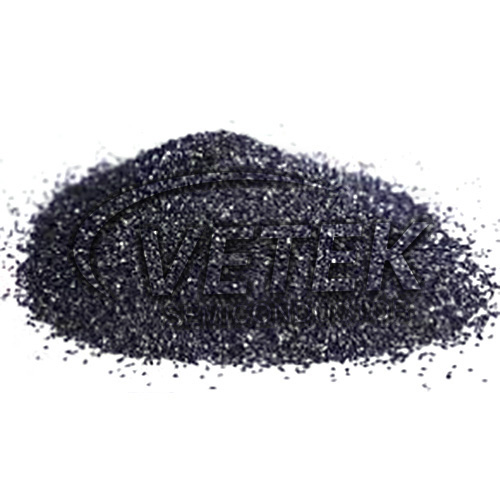

CVD -sic -lohko sic -kidekasvulle

CVD -sic -lohko sic -kidekasvulle on uusi korkea puhtaus raaka -aine, jonka on kehittänyt Vetek Semiconductor. Sillä on korkea syöttölähtösuhde ja se voi kasvattaa korkealaatuista, suurikokoista piikarbidi-yksittäisiä kiteitä, mikä on toisen sukupolven materiaali nykyään käytetyn jauheen korvaamiseksi. Tervetuloa keskustelemaan teknisistä kysymyksistä.

SiC on leveä kaistalevyn puolijohde, jolla on erinomaiset ominaisuudet, ja siinä on suuri kysyntä korkeajännite-, suuritehoisille ja korkean taajuuden sovelluksille, etenkin voima-puolijohteissa. SIC -kiteitä kasvatetaan käyttämällä PVT -menetelmää kasvunopeudella 0,3 - 0,8 mm/h kiteisyyden hallitsemiseksi. SIC: n nopea kasvu on ollut haastavaa laatukysymyksistä, kuten hiilen sulkeutumista, puhtauden heikkenemistä, monikiteistä kasvua, viljarajojen muodostumista ja virheitä, kuten dislokaatioita ja huokoisuutta, rajoittaen sic -substraattien tuottavuutta.



Perinteiset piikarbidiraaka-aineet saadaan reagoimalla korkean puhtaan pii ja grafiitti, joiden kustannukset ovat korkeat, alhainen puhtaus ja pieni. Vetek Semiconductor käyttää fluidisoitua sänkytekniikkaa ja kemiallista höyryn laskeutumista CVD -sic -lohkon tuottamiseksi käyttämällä metyylitrikloorisilaania. Tärkein sivutuote on vain suolahappo, jolla on alhainen ympäristön pilaantuminen.


Vetek Semiconductor käyttää CVD sic -lohkoaSic -kristallin kasvu. Kemiallisen höyryn laskeutumisen avulla (CVD) tuotettu erittäin korkea puhtaus piikarbidi (sic) voidaan käyttää lähdemateriaalina sic-kiteiden kasvattamiseksi fysikaalisen höyryn kuljetuksen (PVT) avulla.


Vetek Semiconductor on erikoistunut suurten hiukkasten SIC: hen PVT: lle, jolla on suurempi tiheys verrattuna SI- ja C-pitoisten kaasujen spontaanin palamisen pienen hiukkasten materiaaliin verrattuna. Toisin kuin kiinteän vaiheen sintraus tai Si: n ja C: n reaktio, PVT ei vaadi erillistä sintrausuunia tai aikaa vievää sintrausvaihetta kasvuuunissa.


Vetek-puolijohde osoitti onnistuneesti PVT-menetelmän nopeaan sic-kidekasvuun korkean lämpötilan gradienttiolosuhteissa käyttämällä murskattuja CVD-SiC-lohkoja sic-kidekasvuun. Kasvatettu raaka -aine ylläpitää edelleen prototyyppiaan, vähentämällä uudelleenkiteyttämistä, vähentämällä raaka -ainetta grafiilisointia, vähentämällä hiilen käärevikoja ja parantavat kidekaatua.



Uuden ja vanhan materiaalin vertailu:

Raaka -aineet ja reaktiomekanismit

Perinteinen väriaine/piidioksidijauhe -menetelmä: Raaka -aineena korkean puhtauden piidioksidijauheen + väriainetta käyttämällä SIC -kide syntetisoidaan korkeassa lämpötilassa yli 2000 ℃ fysikaalisen höyrynsiirto (PVT) -menetelmällä, jolla on suuri energiankulutus ja helppo tuoda esiin epäpuhtauksia.

CVD-sic-hiukkaset: höyryfaasin esiastetta (kuten silaania, metyylisilaania jne.) Käytetään korkean puhtaan sic-hiukkasten tuottamiseksi kemiallisella höyryn laskeutumisella (CVD) suhteellisen matalassa lämpötilassa (800-1100 ℃), ja reaktio on hallittavissa ja vähemmän epävarmoja.


Rakenteellinen suorituskyvyn parantaminen:

CVD -menetelmä voi tarkasti säädellä sic -viljan kokoa (niinkin alhainen kuin 2 nm) interkaloidun nanojohto-/putkirakenteen muodostamiseksi, mikä parantaa merkittävästi materiaalin tiheyttä ja mekaanisia ominaisuuksia.

Laajentumisen vastaisen suorituskyvyn optimointi: Huokoisen hiilen luurankojen piin varastoinnin, piin hiukkasten laajentumisen kautta mikrohuollon ja syklinikäikä on yli 10 kertaa korkeampi kuin perinteisten piisilikonipohjaisten materiaalien.


Sovellusskenaarion laajennus:

Uusi energiakenttä: Vaihda perinteinen piin hiilihiilikappaleen elektrodi, ensimmäinen hyötysuhde nostetaan 90%: iin (perinteinen piin happea negatiivinen elektrodi on vain 75%), tukee 4C -nopeaa varausta, jotta voidaan vastata tehokkuuksien tarpeisiin.

Puolijohdekenttä: Kasva 8 tuumaa ja suuremman suuren kokoinen sic -kiekko, kidepaksuus jopa 100 mm: iin (perinteinen PVT -menetelmä vain 30 mm), sato kasvoi 40%.



Tekniset tiedot:

Koko Osanumero Yksityiskohdat
Standardi SC-9 Hiukkaskoko (0,5-12 mm)
Pieni SC-1 Hiukkaskoko (0,2-1,2 mm)
Keskipitkä SC-5 Hiukkaskoko (1 -5 mm)

Puhtaus Typen lukuun ottamatta: parempi kuin 99,9999%(6N)

Epäpuhtaustasot (hehkupoistomassaspektrometrialla)

Elementti Puhtaus
B, AI, P <1 ppm
Kokonaismetallit <1 ppm


SiC Crystal Growth materiesSiC Crystal GrowthPVT reactor

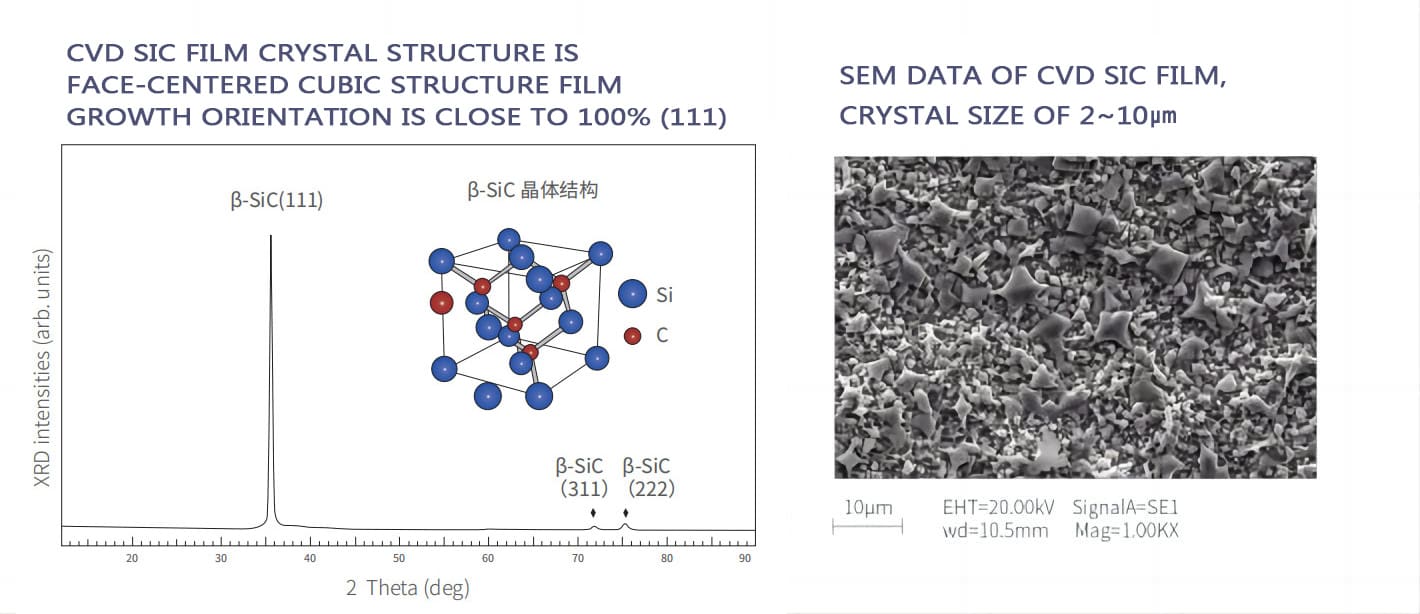

CVD -sic -kalvon kiderakenne:

CVD SIC FILM CRYSTAL STRUCTURE

CVD -sic -pinnoitteen fysikaaliset ominaisuudet:

CVD -sic -pinnoitteen fysikaaliset ominaisuudet
Omaisuus Tyypillinen arvo
Kiderakenne FCC β -faasi monikiteinen, pääasiassa (111) suuntautunut
Sic -pinnoitustiheys 3,21 g/cm³
CVD sic -päällystyskovuus 2500 Vickers -kovuus (500 g kuorma)
Viljakoko 2 ~ 10 mm
Kemiallinen puhtaus 99,99995%
Lämpökapasiteetti 640 J · kg-1· K-1
Sublimaatiolämpötila 2700 ℃
Taivutuslujuus 415 MPa RT 4-pistettä
Nuori moduuli 430 GPA 4pt Bend, 1300 ℃
Lämmönjohtavuus 300W · M-1· K-1
Lämpölaajennus (CTE) 4,5 × 10-6K-1

Vetek Semiconductor CVD SIC -lohko sic Crystal Growth Growth Products -kaupoissa:

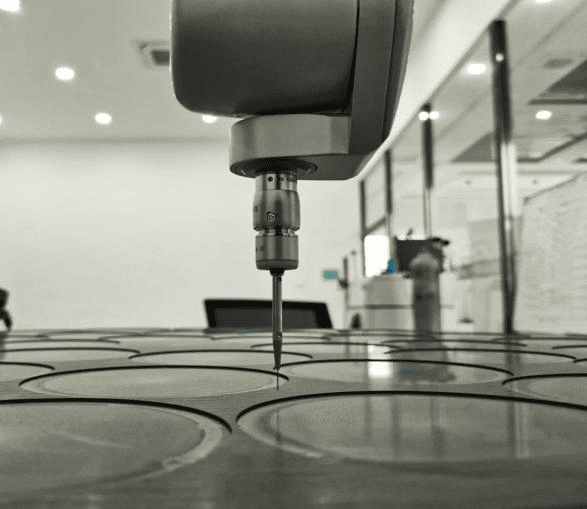

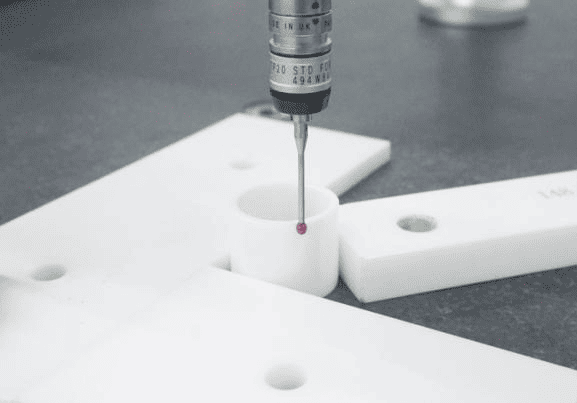

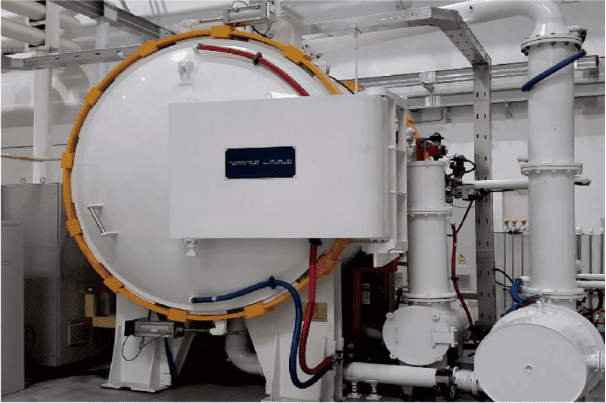

SiC Graphite substrateSiC Shower Head testSilicon carbide ceramic processAixtron equipment

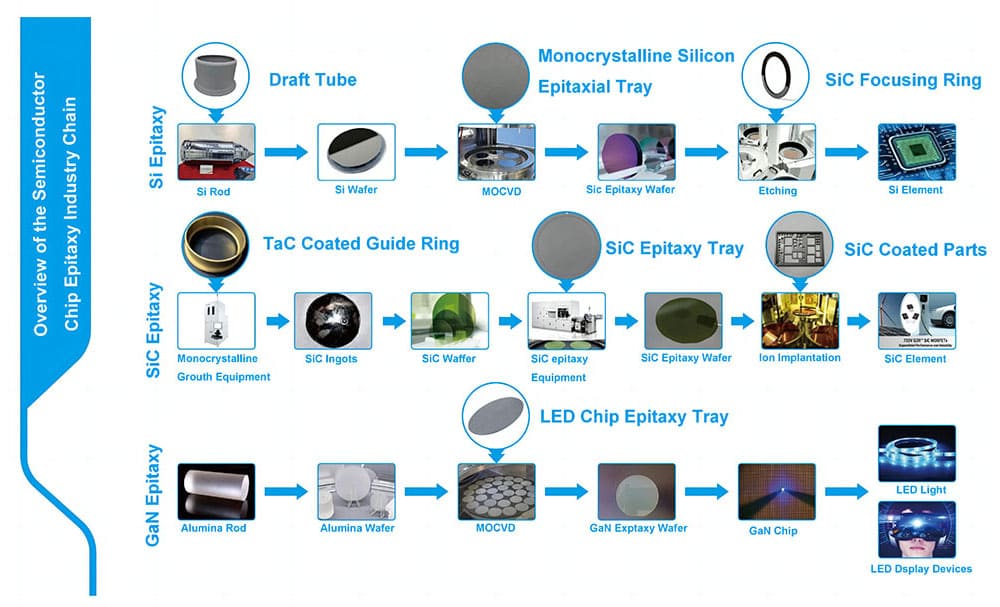

Teollisuusketju:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Hot Tags: CVD -sic -lohko sic -kidekasvulle
