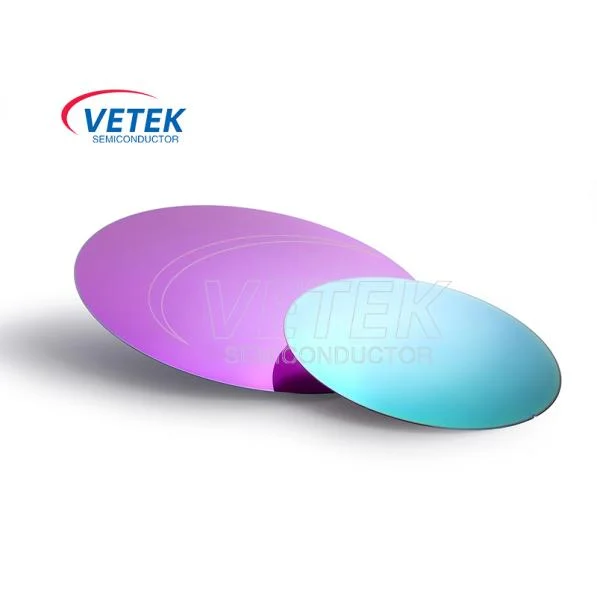

Eristimen kiekko

Vetek Semiconductor on ammattilainen kiinalainen piivalmistaja eristimen kiekkoon. Eristin kiekkojen pii on tärkeä puolijohdesubstraattimateriaali, ja sen erinomaiset tuoteominaisuudet tekevät siitä avainasemassa korkean suorituskyvyn, pienitehoisissa, korkean integroitumis- ja RF-sovelluksissa. Odotan innolla kuulemistasi.

TyöperiaateIT -puolijohdeSosePii eristeen kiekkopääasiassa luottaa sen ainutlaatuiseen rakenteeseen ja materiaaliominaisuuksiin. Ja Soi -kiekkoKoostuu kolmesta kerroksesta: Yläkerros on yksikristallilaitekerros, keskimmäinen on eristävä haudattu oksidikerros (laatikko) ja alakerros on tukeva piisubstraatti.

Silicon On Insulator Wafers(SOI) Structure

Pian rakenne eristimen kiekkoihin (SOI)


Eristyskerroksen muodostuminen: Eristekiekkojen pii valmistetaan yleensä Smart Cut ™ -teknologialla tai SIMOX (erotus implantoidulla happella). Smart Cut ™ -teknologia injektoi vety-ionit piidakäveliin kuplakerroksen muodostamiseksi ja sitoo sitten vety-injektoidun kiekon tukevaan piisiinvohveli



Lämpökäsittelyn jälkeen vety-injektoitu kiekko jaetaan kuplikerroksesta SOI-rakenteen muodostamiseksi.Simox -tekniikkaImplantit korkeaenergiaa happi-ioneja piikiekkoihin muodostaen piisoksidikerroksen korkeissa lämpötiloissa.


Vähennä loisten kapasitanssi: LaatikkokerrosPiiharbidikiekkoeristää tehokkaasti laitekerroksen ja pohjapii, redukiini merkittävästiG loisten kapasitanssi. Tämä eristys vähentää virrankulutusta ja lisää laitteen nopeutta ja suorituskykyä.




Vältä lukitusvaikutuksia: N-kaivo- ja P-kaivolaitteetSoi -kiekkoovat täysin eristettyjä, välttäen salpa-vaikutusta perinteisissä CMOS-rakenteissa. Tämä salliikiekko Soi Valmistetaan suuremmilla nopeuksilla.


ETCH Stop -toiminto:yksikristalli pii -laitekerrosja Soi -kiekon laatikkikerrosrakenne helpottaa MEMS: n ja optoelektronisten laitteiden valmistusta tarjoamalla erinomaisen Etch Stop -toiminnon.


Näiden ominaisuuksien kautta,Eristimen kiekkoon tärkeä rooli puolijohteiden käsittelyssä ja edistävät integroidun piirin (IC) jatkuvaa kehitystä jaMikroelektromekaaniset järjestelmät (MEMS)Teollisuus. Odotamme vilpittömästi jatkoviestintää ja yhteistyötä kanssasi.


200 mm: n Sol Wafers -määritysparametri:


                                                                                                      200 mm Sol Wafers -määritys
Ei
Kuvaus
Arvo
                                                                                                                  Laitteen piihakerros
1.1 Paksuus
220 nm +/- 10 nm
1.2 Tuotantomenetelmä
Cz
1.3 Kristallisuuntaus
<100>
1.4 Johtavuustyyppi p
1.5 Viiva Boori
1.6 Resistiivisyys keskiarvo
8,5 - 11,5 0hm*cm
1.7 RMS (2x2 um)
<0,2
1.8 LPD (koko> 0,2um)
<75
1.9 Suuret viat, jotka ovat suurempia kuin 0,8 mikronia (pinta -ala)
<25
1.10

Reunasiru, naarmu, halkeama, dimple/pit, utu, oranssi kuori (visuaalinen tarkastus)

0
1.11 Sidosmuoto: Visuaalinen tarkastus> 0,5 mm halkaisija
0

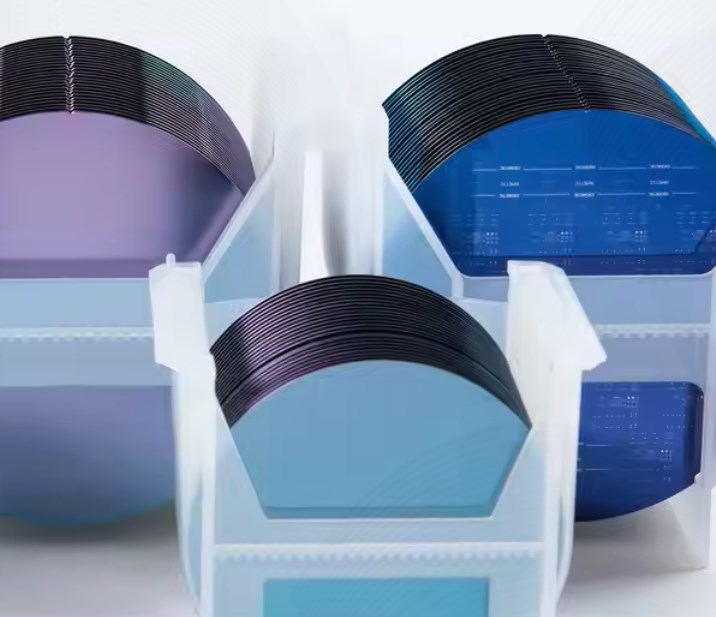

Pii eristimen kiekkojen tuotantokaupat:


Silicon On Insulator Wafers shops
