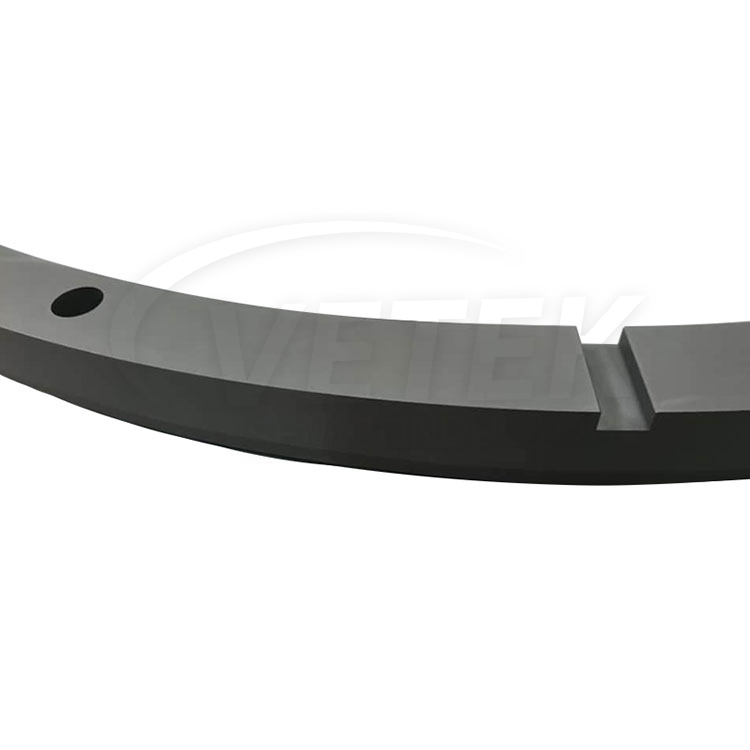

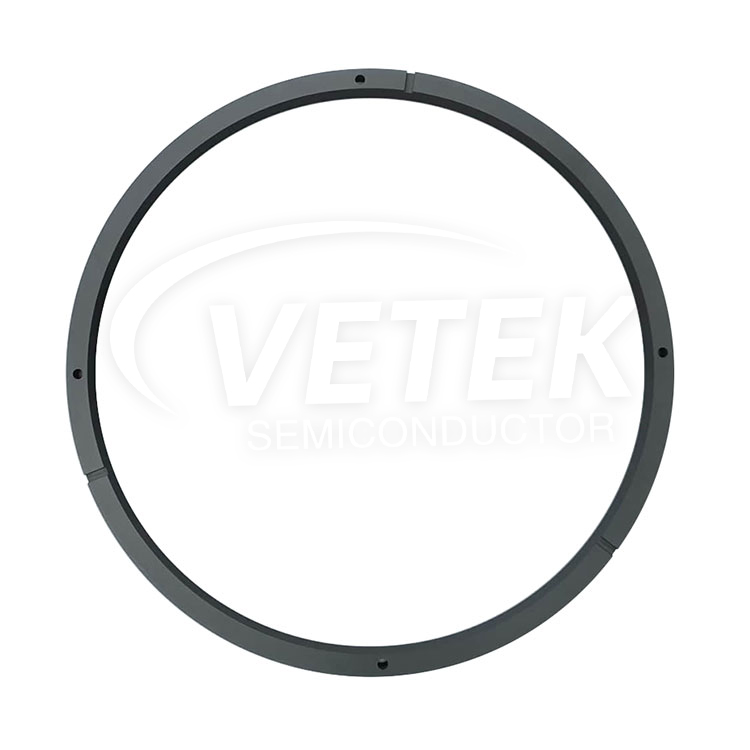

Sic pinnoitteen keräilijän pohja

Vetek Semiconductor on valmistaja sitoutunut tarjoamaan korkealaatuistaCVD TAC -pinnoiteja CVD sic -pinnoitteen keräilijän pohja ja tee tiivistä yhteistyötä Aixtron -laitteiden kanssa asiakkaidemme tarpeiden tyydyttämiseksi. Olipa prosessin optimointi tai uuden tuotekehitys, olemme valmiita tarjoamaan sinulle teknistä tukea ja vastaamaan mahdollisiin kysymyksiisi.

Tuoteydintoiminto

Prosessin vakaustakuu

Lämpötilan gradientin hallinta: ±1,5℃/cm@1200℃

Virtauskentän optimointi: Erityinen kanavan suunnittelu tekee reaktiokaasun jakautumisen tasaisuuden 92,6%: iin

Laitteiden suojausmekanismi

Kaksoisuojaus:

Lämpöhakkopuskuri: Kestävä 10 ℃/s nopean lämpötilan muutos

Hiukkasten sieppaaminen: ansastaminen> 0,3 μm sedimenthiukkaset

Huipputeknologian alalla

Koko prosessin laadunvalvonta

Tuotannon jäljitettävyysjärjestelmä

Raaka -aineiden lähde: Tokai/Toyo -grafiitti Japanista, SGL -grafiitti Saksasta

Digitaalinen kaksoisvalvonta: Jokainen komponentti sovitetaan riippumattomaan prosessiparametritietokantaan

Sovellusskenaario:

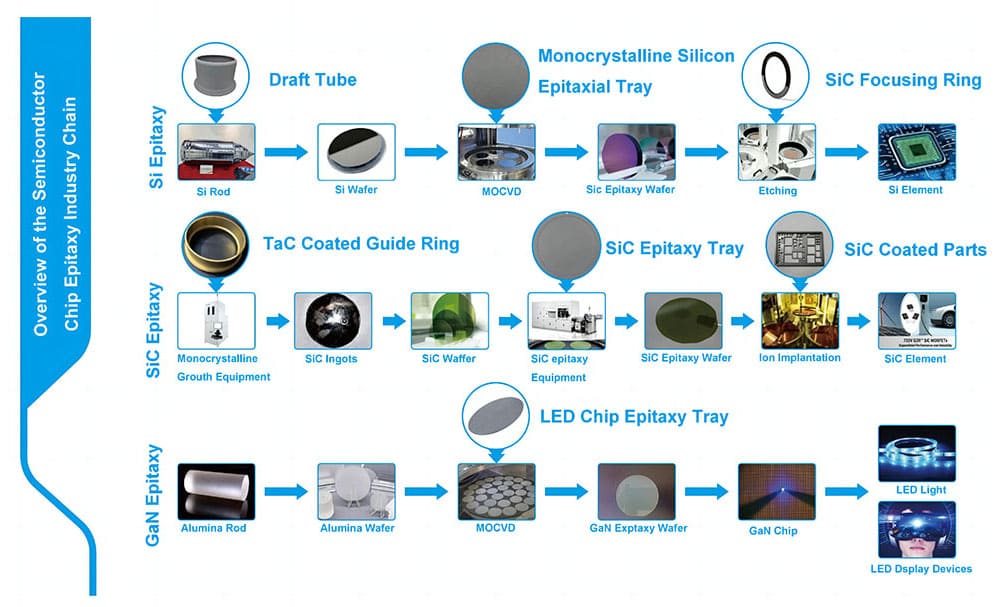

Kolmannen sukupolven puolijohdevalmistus

Skenaario: 6-tuumainen sic-epitaksiaalinen kasvu (100-150 μm paksuuden hallinta)

Yhteensopiva malli: Aixtron G5 WW/Crius II

Käyttämällä Aixtron sic -päällysteistä kollektori, keräilijäkeskuksen ja sic -päällystetyn kollektori, voidaan saavuttaa lämmönhallinta ja kemiallinen suojaus puolijohteiden valmistusprosesseissa, kalvon kasvuympäristö voidaan optimoida, ja kalvon laatua ja johdonmukaisuutta voidaan parantaa. Näiden komponenttien yhdistelmä Aixtron -laitteissa varmistaa vakaat prosessiolosuhteet ja tehokkaan puolijohdetuotannon.

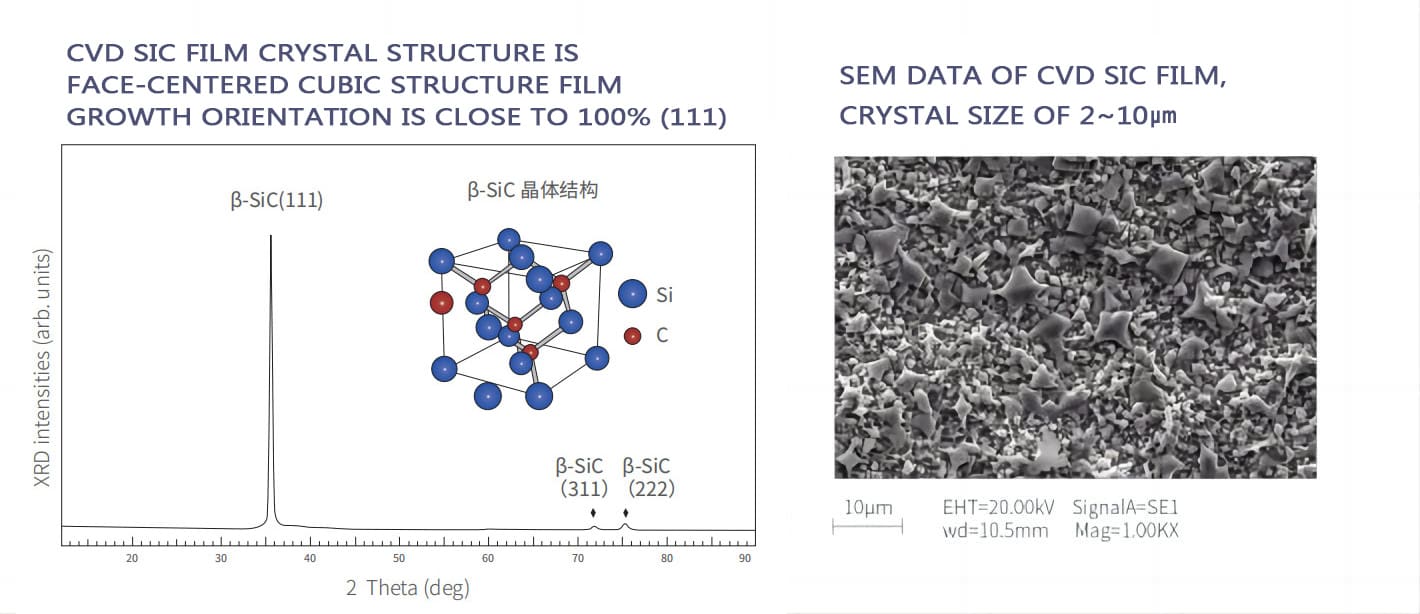

CVD -sic -kalvon SEM -tiedot
