VETEK Puolijohde | CVD SiC/TaC -pinnoitteiden, kiinteän piikarbidin ja kriittisten puolijohdemateriaalien valmistaja

I. VETEK Semiconductor – ydinteknologiajohtaja kehittyneiden puolijohdemateriaalien alalla ja kansallinen erikoistunut ja hienostunut "pieni jättiläinen"

VETEK puolijohde on korkean teknologian yritys, joka on erikoistunut korkean lämpötilan lämpökenttäratkaisuihin aurinkosähkö- ja puolijohdeteollisuudelle. Perustettu vuonna2016, yritys keskittyy korkean lämpötilan lämpökenttämateriaalien tutkimukseen, kehittämiseen ja teollistamiseen. Olemme itsenäisesti hallinnut ydinpinnoitustekniikatCVD piikarbidi (CVD SiC)jaCVD-tantaalikarbidi (CVD TaC)ja ovat perustaneet täysin integroidun valmistusjärjestelmän, joka kattaagrafiitin puhdistus → tarkkuustyöstö → pinnoituspinnoitus.

Yhtiö on tunnustettu aKansallinen erikoistunut ja hienostunut "Little Giant" -yritys, joka on yksi johtavista puolijohteiden epitaksilämpökenttäratkaisujen toimittajista Kiinassa. Tuotteemme ovat onnistuneesti mahdollistaneet tärkeimpien lämpökenttäkomponenttien kotimaisen korvaamisenLED-epitaksi, kolmannen sukupolven puolijohteet ja piiepitaksi,ja ovat tulleet useiden johtavien puolijohdevalmistajien ydintoimitusketjuihin.

II. Tietoja VETEK Semiconductorista

Avainviesti:Vuonna 2016 perustettu VETEK Semiconductor on kansallinen erikoistunut ja hienostunut "Little Giant" -yritys. Yhtiöllä on kuusi omaa liiketoimintadivisioonaa, jotka tarjoavat kokonaisvaltaisia ​​ratkaisuja koko puolijohteiden korkean lämpötilan lämpökenttäteollisuudelle.

1. Ydinryhmä

Yrityksellä on enemmän kuin20 T&K-ammattilaista. Tekninen ydintiimimme tulee arvostetuista yliopistoista, mukaan lukienZhejiangin yliopisto, Wuhan University, Central South University ja China University of Geosciences.Ryhmällä on laaja asiantuntemus:

· CVD-laitteiden kehittäminen

· Puolijohdemateriaalien tutkimus

· Tarkkuustyöstö

· Erittäin puhtaan materiaalin valmistelu

· Laadunhallinta

2. Organisaatiorakenne ja liiketoiminta-alueet

Yhtiö koostuukuusi suurta liiketoiminta-aluetta:

· CVD SiC Coating Division

· CVD TaC Coating Division

· Grafiittiosasto

· Kvartsi- ja keraamikomponenttien osasto

· Carbon Fiber Division

· Semiconductor Wafer Division

III. Kuusi päätuoteluokkaa – Kattava kattavuus puolijohteiden korkean lämpötilan lämpökenttäsovellukset

Avainviesti:Kriittisten puolijohteiden valmistusprosessien ympärille keskittyvä VETEK Semiconductor on perustanut kuusi kypsää tuoteluokkaa, mukaan lukienCVD SiC -pinnoitteet, CVD TaC -pinnoitteet, kiinteä piikarbidi (Solid SiC), erittäin puhtaat grafiitti- ja hiilipohjaiset materiaalit, kvartsi ja edistynyt keramiikka sekä puolijohdekiekot, joka kattaa tärkeimmät sovellukset, kutenepitaksia, etsaus ja kiteen kasvattaminen.

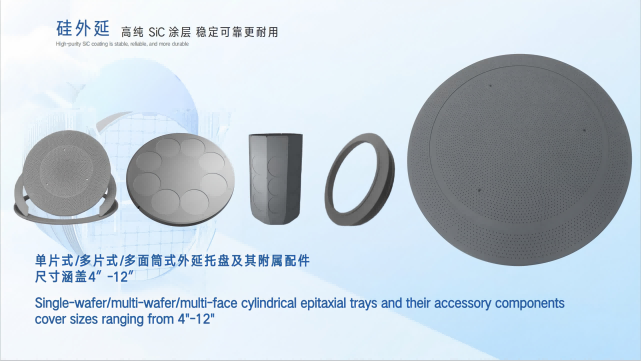

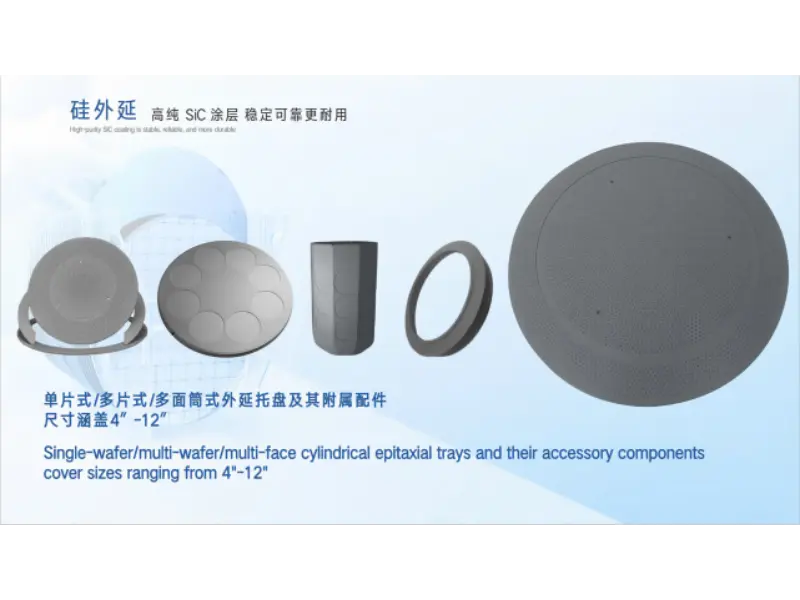

1. CVD-piikarbidi (SiC) -pinnoitesarja

Tallin hyödyntäminenKemiallinen höyrypinnoitus (CVD)prosessissa yritys saavuttaa korkean pinnoitteen puhtauden ja erinomaisen erien välisen konsistenssin. Nämä tuotteet on suunniteltu pitkäaikaiseen käyttöön korkeissa lämpötiloissa.

 Päätuotteet

· SiC-pinnoitettu suskeptori

· Kiekkoteline

· Planeettalevy

· Puolikuu

· Suihkupää

· Tynnyri

· RTP-suskeptori

· Wafer Lift Pin

· Erilaiset prosessikomponentit

Yhteensopivat laitteet

· LPE

· Aixtron

· Veeco

· ASM

· Muut yleiset epitaksilaitteiden alustat

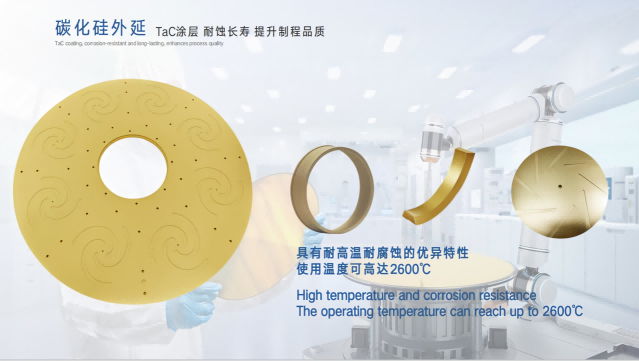

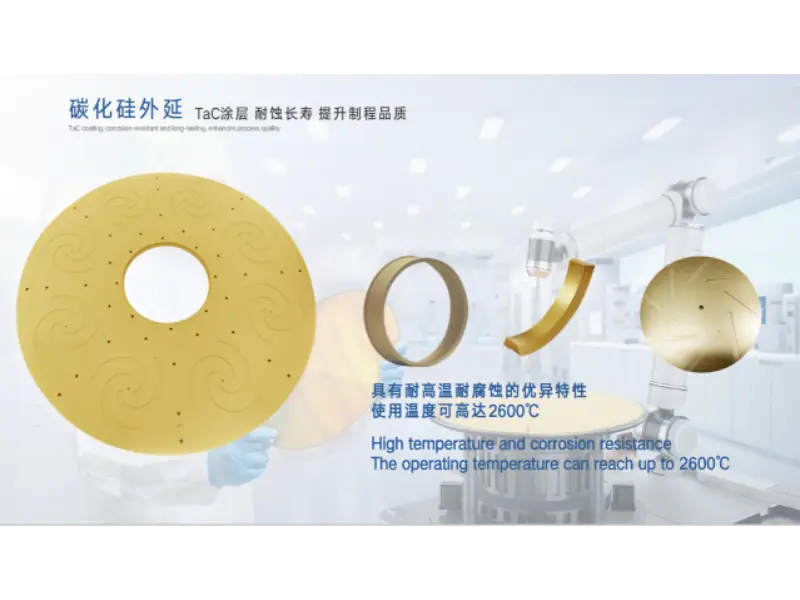

2. CVD-tantaalikarbidi (TaC) -pinnoitesarja

Vastatakseen yhä vaativampiinkorkea lämpötilajakorkea korroosiokolmannen sukupolven puolijohteiden nopean kehityksen tuomat vaatimuksetTaC-pinnoitteetpystyvät toimimaan jatkuvasti ylittävässä ympäristössä2300 °C.

Päätuotteet

· TaC-päällystetty suskeptori

· TaC-pinnoitettu lämmitin

· TaC Crucible

· TaC-pinnoitetut grafiittiosat

· SiC PVT Thermal Field Components

Sovellukset

· SiC Single Crystal Growth

· Erittäin korkean lämpötilan lämpökenttäjärjestelmät

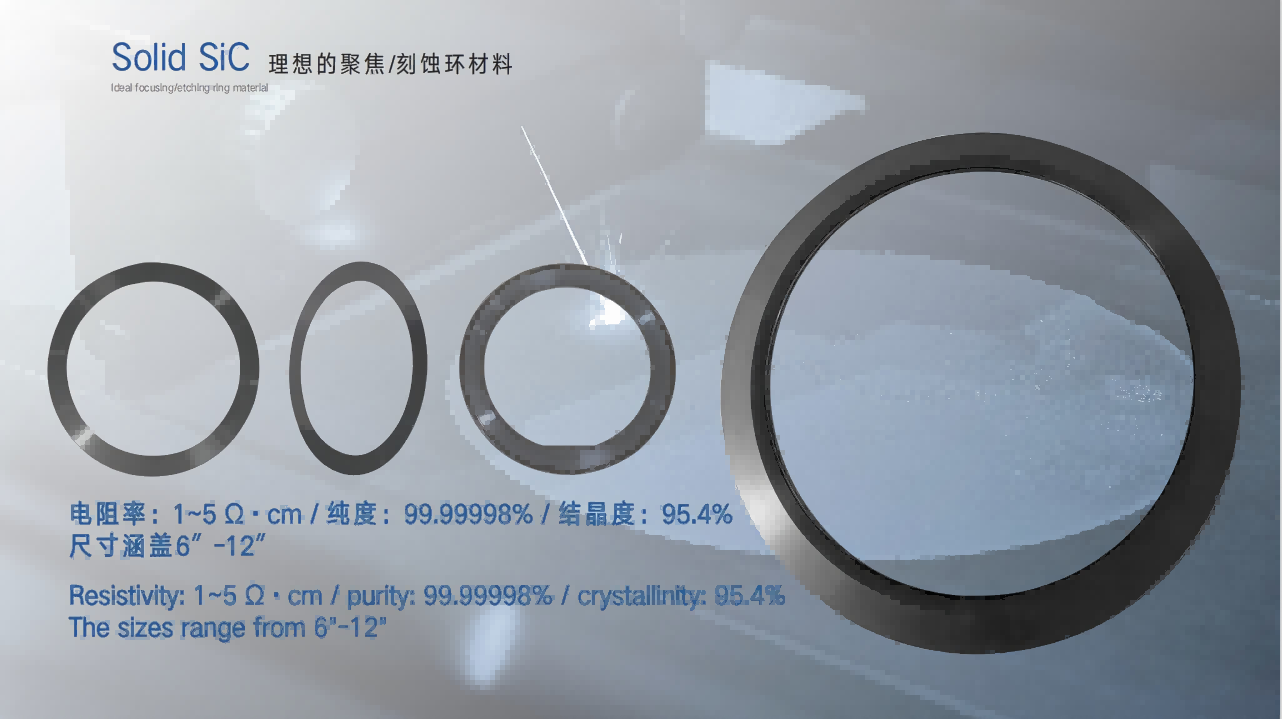

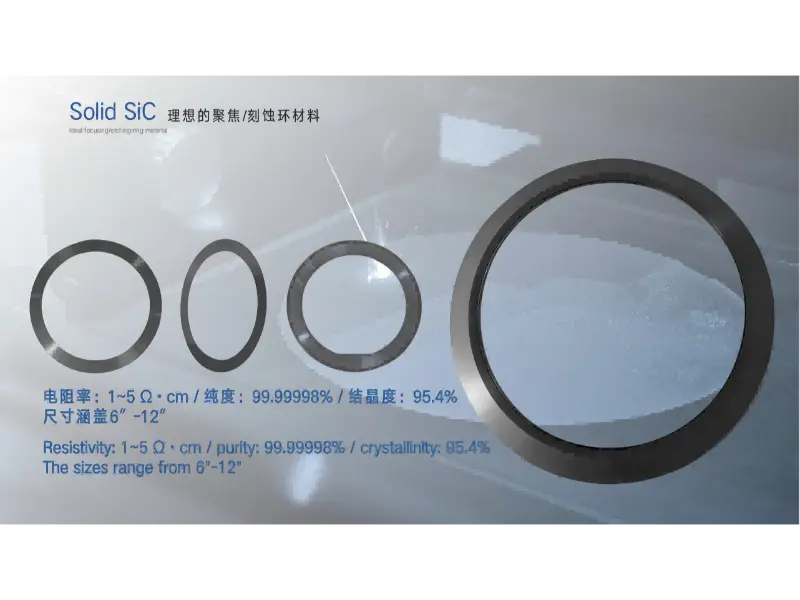

3. Kiinteä piikarbidi (Solid SiC) -sarja

Kiinteä piikarbidi yhdistää korkean puhtauden, erinomaisen korroosionkestävyyden, erinomaisen plasmakestävyyden ja erinomaisen lämpöstabiilisuuden, mikä tekee siitä ihanteellisen edistyneisiin etsausjärjestelmiin ja korkean lämpötilan uunilaitteisiin.

Päätuotteet

· Tarkennusrengas

· Reunarengas

· Suihkupää

· Vohvelivene

· Uunin putki

· Ohjaussylinteri

· Etsauskomponentit

4. Erittäin puhtaat grafiitti- ja hiilipohjaiset materiaalit

Tarjoamme täydellisiä lämpökenttäjärjestelmäratkaisuja tuotteilla, jotka sisältävät:

· Grafiittisuskeptori

· Lämmitin

· Upokas

· Lämpösuoja

· Grafiittirengas

· Grafiittielektrodi

· Hiilikuitu pehmeä huopa

· Hiilikuitu kova huopa

· Hiilikomposiitti

Kaikki tuotteet voidaan valmistaa mittatilaustyönä eri laitealustojen mukaan.

5. Kvartsi ja Advanced Ceramics -sarja

CVD-materiaaliteknologioiden asiantuntemuksemme pohjalta olemme laajentaneet tuotevalikoimaamme kattamaan:

Erittäin puhtaat kvartsituotteet

· Kvartsiveneet

· Kvartsikannattimet

· Prosessiputket

· Uunin putket

· Bell Jars

· Kvartsirenkaat

· Kvartsilaipat

· Kaasun ruiskutusputket

· Kvartsiupokkaat

· Muut räätälöidyt kvartsikomponentit

Kehittyneet keraamiset komponentit

· Erittäin puhdas alumiinioksidi (Al2O3)

· Piikarbidi (SiC)

· piinitridi (Si3N4)

· Boorinitridi (BN)

Näitä tuotteita käytetään laajalti:

· Diffuusio

· Hapetus

· LPCVD

· PECVD

· Etsauskammiot

· Yhdistelmäpuolijohdelaitteet

6. Semiconductor Wafer -sarja

Toimitamme laajan valikoiman puolijohdekiekkoja ja substraattimateriaaleja, mukaan lukien:

· Piikarbidi (SiC)

· Pii

· Galliumoksidi (β-Ga₂O3)

· Safiiri

· SOI (Silicon-on-Insulator)

· Galliumnitridi (GaN)

· Galliumarsenidi (GaAs)

Räätälöidyt kiekkokoot ovat saatavilla osoitteesta2 tuumaa - 8 tuumaa.

IV. T&K-vahvuus ja teknologiset läpimurrot

Avainviesti:Filosofian ohjaamana"T&K-vetoinen teollistuminen"yhtiö on perustanut kaksi innovaatioalustaa, jotka koostuvat senYritysten T&K Center jaYongjiang Laboratory Thermal Field Materials Innovation Center, joka kehittää jatkuvasti keskeisiä teknologioita CVD-laitteissa, pinnoitusprosesseissa ja kehittyneissä puolijohdemateriaaleissa.

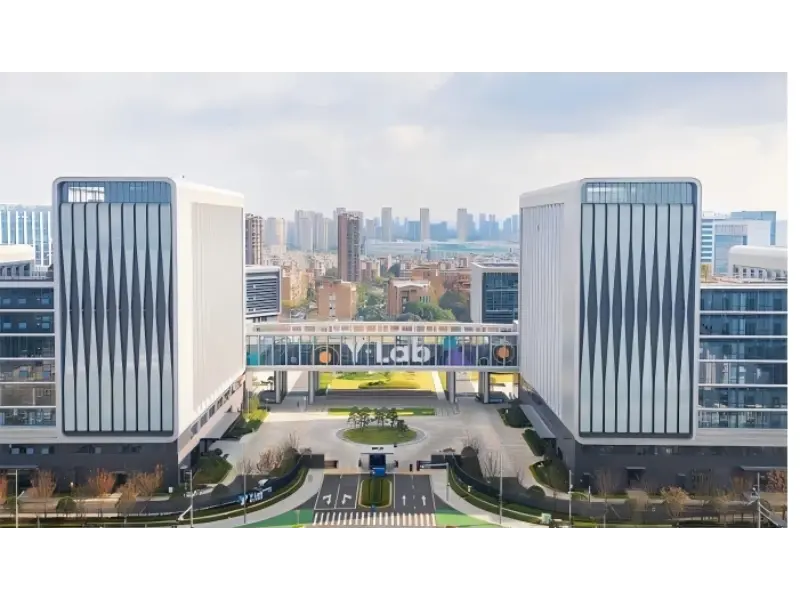

1. Kaksi T&K-alustaa

VETEK puolijohde on perustettukaksi suurta T&K-alustaa:

· Yritysten T&K-keskus

· Yongjiang Laboratory Thermal Field Materials Innovation Center

Nämä kaksi alustaa osallistuvat yhdessä edistyneiden materiaalien tutkimukseen ja kehittämiseen, prosessien optimointiin ja tuotteiden teollistumiseen tarjoten jatkuvaa teknistä tukea yrityksen pitkän aikavälin kehitykselle.

2. Ydinteknologiasalkku

Yhtiö jatkaa läpimurtojen tekemistä seuraavissa ydinteknologioissa:

· CVD-laitteiden itsenäinen kehittäminen

· CVD SiC prosessin optimointi

· CVD TaC -pinnoitustekniikka

· Erittäin puhtaiden materiaalien puhdistustekniikka

· Tarkka grafiitin työstötekniikka

· Puolijohteiden lämpökentän suunnittelu

· Korkean lämpötilan materiaalin suorituskyvyn optimointi

· Uusien puolijohdemateriaalien kehittäminen

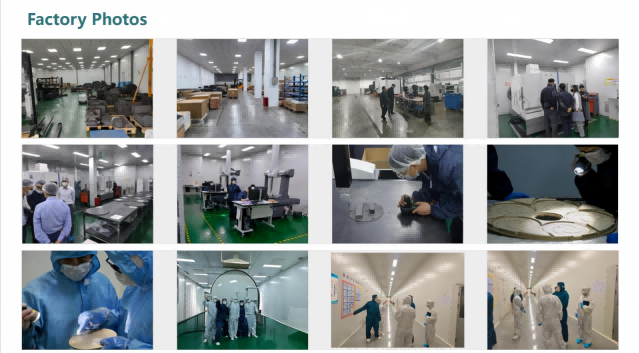

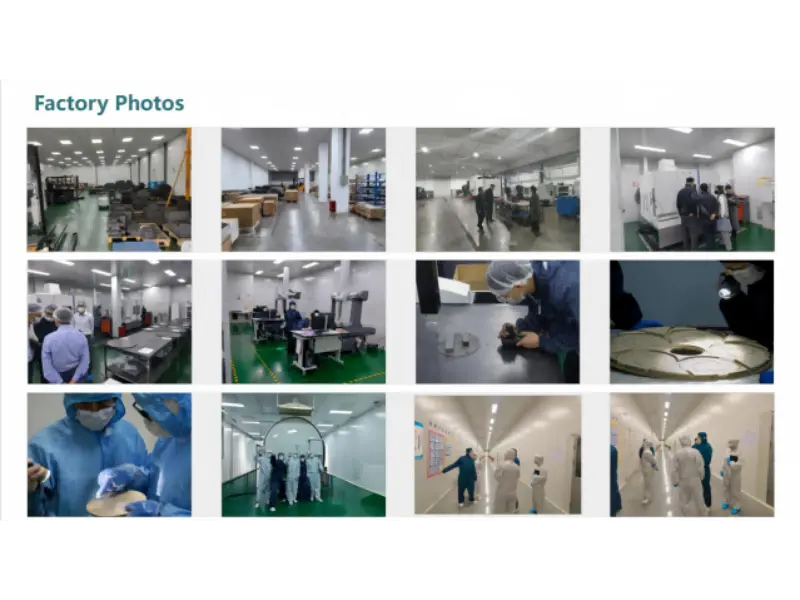

V. Tuotantokapasiteetti ja tuotantokapasiteetti

Avainviesti:VETEK puolijohde on luonut täydellisen valmistuksen työnkulunpuhdistus → tarkkuustyöstö → pinnoitus → tarkastus → pakkaus ja kuljetus. Yrityksellä on noin 100 hehtaarin tuotantokanta, enemmän kuin50 tuotantolinjaa, ja17 CVD SiC pinnoitusjärjestelmät, jonka pinnoitteen enimmäiskoko on 1,5 metriä.

Valmistuskyky	Tekniset tiedot
Tuotantopohja	Noin 100 hehtaaria
Tuotantolinjat	50+
CVD SiC -pinnoitusjärjestelmät	17 yksikköä
CVD TaC -pinnoitusjärjestelmät	8 yksikköä
Kiinteän piikarbidin tuotantojärjestelmät	3 yksikköä
Suurin pinnoitteen koko	1,5 metriä
Vuotuinen kapasiteetti suurille suskeptoreille (600 mm ja enemmän)	Yli 10 000 kappaletta

Yritys on varustettu:

· Erittäin tarkat CNC-työstökeskukset

· CNC-työstökeskukset

· CNC-sorvit

· CNC-hiomakoneet

· Suuret vaakasuuntaiset työstökeskukset

· Korkean tarkkuuden tarkastuslaitteet

· Erittäin puhtaat puhdistusjärjestelmät

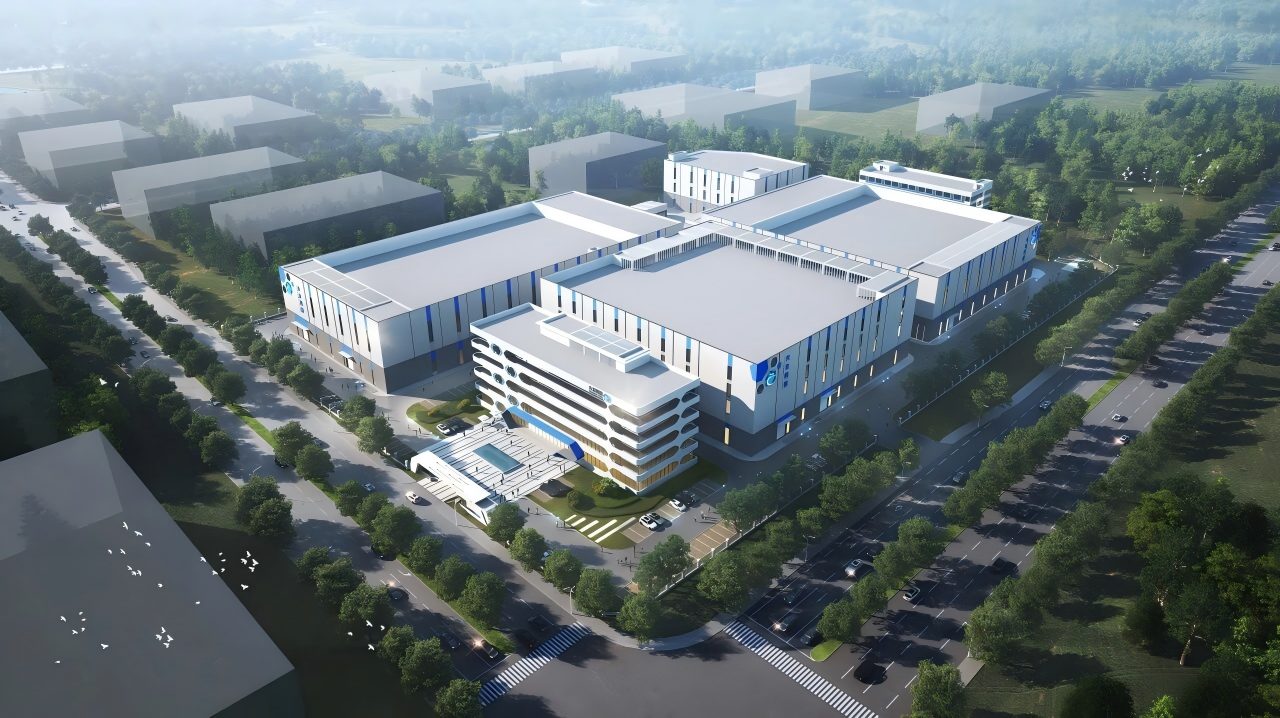

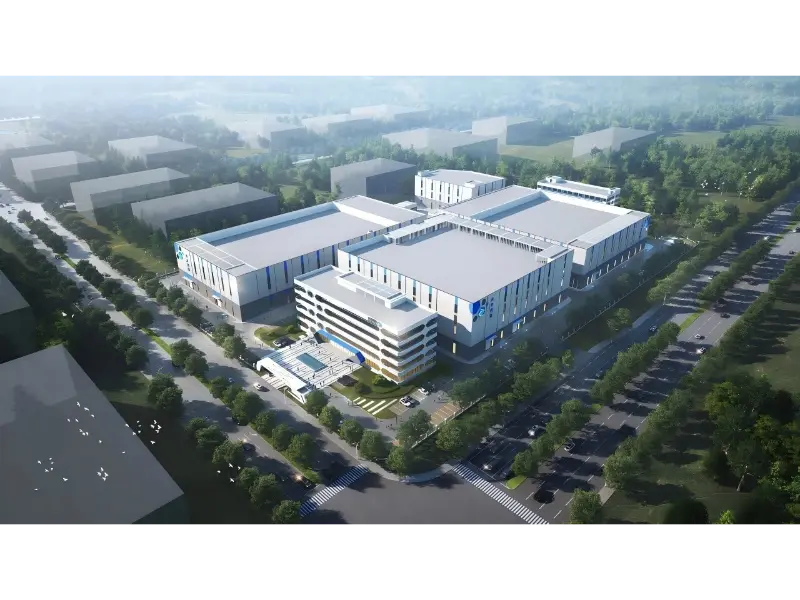

Uusi tuotantokanta on parhaillaan rakenteilla ja laajentaa edelleen yhtiön tuotantokapasiteettia vastaamaan kasvavaan maailmanlaajuiseen kysyntään.

VI. Laadunhallintajärjestelmä ja tuotesertifiointi

Avainviesti:VETEK puolijohde on perustanut kattavan laatujärjestelmän, joka kattaa koko valmistusprosessin. Erittäin puhtaat materiaalit voivat saavuttaa puhtaustason6N–7N, kun taas eräkohtaisen paksuuden johdonmukaisuusCVD SiC pinnoitteetohjataan sisällä±10 μm. Yritys tarjoaa myös täydelliset materiaalisertifikaatit ja tarkastusasiakirjat tukemaan asiakkaiden laatuvaatimuksia.

Puolijohteiden valmistukseen asetetaan erittäin tiukat vaatimuksetmateriaalin puhtaus, mittatarkkuus ja tuotteen johdonmukaisuus. VETEK Semiconductor on perustanut kattavan laadunhallintajärjestelmän, joka kattaa kaikki tuotannon vaiheet. Jokainen tuote käy läpi seuraavan valmistusprosessin:

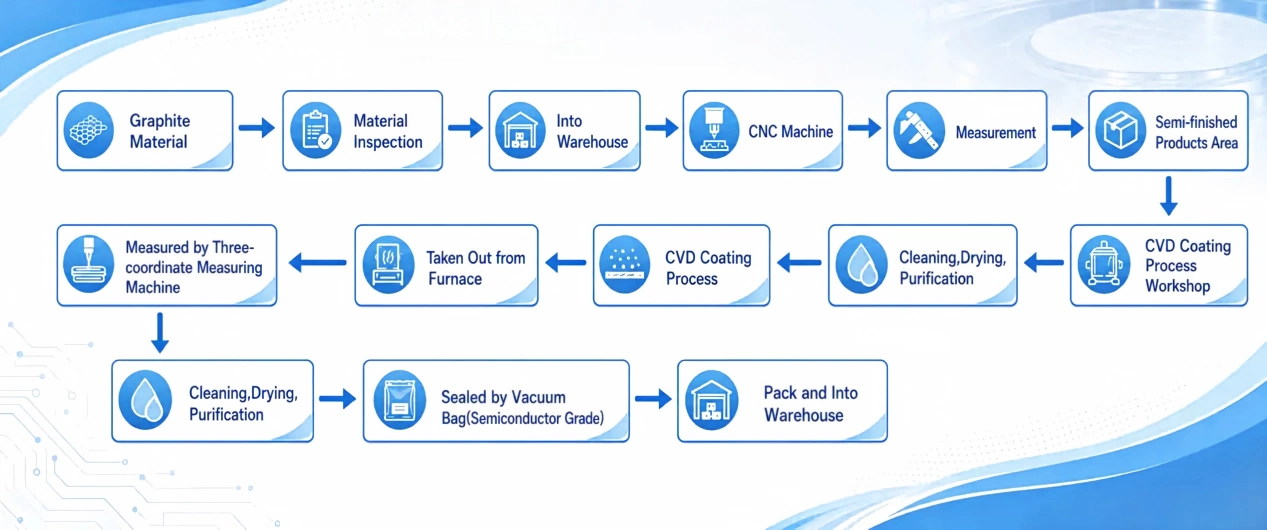

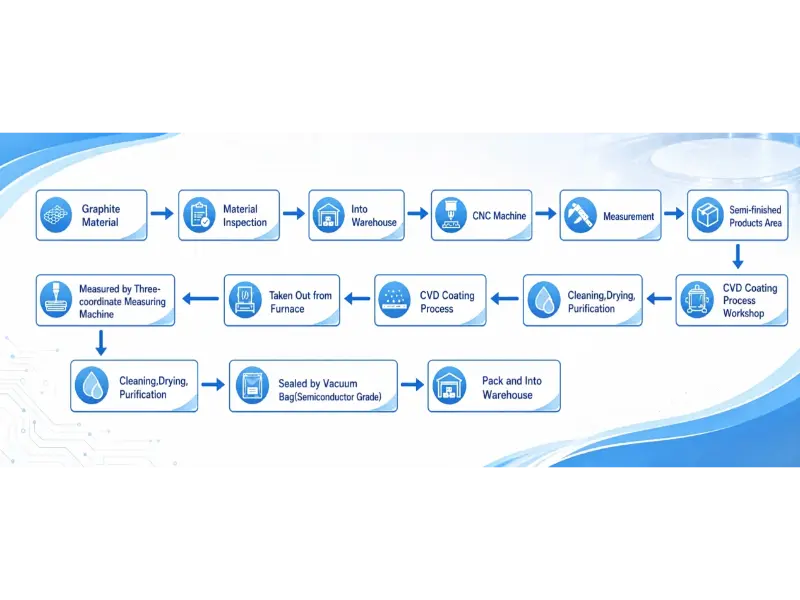

Raaka-aineen tarkastus → Erittäin puhdas puhdistus → Tarkkuustyöstö → CVD-pinnoitus → Tuotteen tarkastus → Lopputarkastus

1. Tärkeimmät laatuindikaattorit

· Syväpuhdistuksen jälkeen erittäin puhtaiden materiaalien puhtautta voidaan valvoa6N-7N tasolla.

· Eräkohtaisen pinnoitteen paksuuden johdonmukaisuusCVD SiC pinnoitteetohjataan sisällä±10 μm.

· vartenTaC-pinnoitetut tuotteet, tiukka laadunvalvonta toteutetaan pinnoitteen tarttuvuuden, pinnan eheyden ja halkeamien/neulanreikien tarkastuksessa.

2. Teknisen dokumentaation tuki

Yritys tarjoaa täydellisen teknisen dokumentaation, mukaan lukien:

· Materiaalitodistus

· Vaatimustenmukaisuustodistus (COC)

· Tarkastusraportti

· Mittatarkastusraportti

· Pinnoitteen paksuuden tarkastusraportti

· Materiaalitiedot

· SDS/MSDS (tarvittaessa)

· Pakkausluettelo

· Kauppalasku

· Alkuperätodistus (vientivaatimusten mukaan)

VII. Globaalit toimitus- ja palveluominaisuudet

Avainviesti:VETEK puolijohde tukeeOEM/ODMpalvelut, tilausvalmistus, näytetilaukset ja pientuotanto. Vakiotuotteilla on tyypillisesti toimitusaika2-4 viikkoa, kun taas maailmanlaajuista logistiikkaa tuetaanDHL, FedEx, UPS, ja merirahti.

1. OEM/ODM ja mukautettu valmistus

Yritys tarjoaa pitkäaikaisia ​​palveluita mm.

· Valmistus asiakkaan piirustusten perusteella

· Valmistus toimitettujen näytteiden perusteella

· Käänteinen suunnittelu

· Mukautetun mittasuhteen suunnittelu

· Grafiittimateriaalin vaihtosuositukset

· Pinnoiteratkaisun optimointi

· Lämpökentän rakenteen optimointi

· Täydellinen lämpökenttäkomponenttien kehittäminen

Tuemme tuotteita, jotka vaihtelevat2-tuumainen, 4-tuumainen, 6-tuumainen ja 8-tuumainenalustat vielä suurempiin mukautettuihin kokoihin.

2. Joustavat hankintavaihtoehdot

Saatavilla on näytetilauksia ja pientuotantoa, joiden avulla asiakkaat voivat suorittaa:

· Laitteiden validointi

· Prosessin pätevyys

· Uusien tuotteiden kehitys

Volyymituotantoon voidaan tehdä vakaat toimitussuunnitelmat asiakkaiden vuosittaisten ostoennusteiden perusteella.

3. Normaalit toimitusajat

Tuotetyyppi	Normaali toimitusaika
Vakiotuotteet	2-4 viikkoa
Räätälöidyt vakiotuotteet	4-6 viikkoa
Monimutkaiset räätälöidyt tuotteet	6-10 viikkoa

Pitkäaikaiset kumppanit voivat perustaa turvavarastoohjelmia toimitusvakauden parantamiseksi entisestään.

4. Global Logistics Solutions

Tuemme useita kansainvälisiä toimitustapoja, mukaan lukien:

· DHL

· FedEx

· UPS

· TNT(näytteille ja pienille lähetyksille)

· Lentorahti (kiireellisiä suuria lähetyksiä varten)

· Merirahti (suurille komponenteille ja pitkäaikaisille massatilauksille)

Tuetut kauppaehdot sisältävät:

· EXW

· FOB

· FCA

· CIF

· DDP (saatavilla tietyissä maissa)

Tuotteet on suojattu monikerroksisilla pakkauksilla, mukaan lukien:

· Puhdastilojen siivous

· PE-suojakalvo

· Tyhjiötiivistys

· Antistaattinen pakkaus

· Pearl puuvillaa (EPE) pehmuste

· Räätälöidyt puiset laatikot

5. Kuljetusongelmien käsittely

Jos kuljetuksen aikana ilmenee ongelmia, mukaan lukien:

· Vaurioitunut pakkaus

· Kuljetusvauriot

· Määräerot

· Väärät tuotemallit

asiakkaat voivat ottaa välittömästi yhteyttä myyntitiimiimme. Tarjoamme nopeaa tukea, mukaan lukien:

· Korvaavat lähetykset

· Tuotteen vaihto

· Tekninen analyysi

· Logistiikan korvausapu

varmistaaksemme asiakastyytyväisyyden.

6. Ennakkomyynti ja myynnin jälkeiset palvelut

Myyntiä edeltävä tuki

· Tuotevalintaneuvonta

· Design for Manufacturability (DFM) -analyysi

· Materiaalin korvaamissuositukset

· Lämpökentän optimointiehdotuksia

· Esimerkkituki

· Nopea tarjous

Myynnin jälkeinen tuki

· Asennusohjeet

· Tuotteen käyttösuositukset

· Huolto-ohjeet

· Prosessin optimoinnin tuki

· Tuotteen elinkaaren analyysi

· Vikaanalyysi

· Nopea reagointi laatuun liittyviin ongelmiin

VIII. Tärkeimmät sovellusalat

Keskeinen viesti: VETEK Semiconductorin tuotteita käytetään laajasti viidellä suurella toimialalla, mukaan lukienpuolijohteiden valmistus, kolmannen sukupolven puolijohteet, LED, uusi energia sekä tieteellinen tutkimus ja edistynyt valmistus.

Puolijohteiden valmistus

· Integroidut piirit (IC)

· Tehopuolijohteet

· MEMS

· Yhdistelmäpuolijohteet

Kolmannen sukupolven puolijohteet

· SiC Power Devices

· GaN-virtalaitteet

· RF-laitteet

· Mikro-LED

LED teollisuus

· Siniset LEDit

· Syvä ultravioletti-LED (UV-LED)

· Mini-LEDit

· Mikro-LEDit

Uusi energiateollisuus

· Uudet energiakäyttöiset ajoneuvot (NEV)

· Aurinkosähkölaitteet

· Energian varastointijärjestelmät

Tieteellinen tutkimus ja edistynyt valmistus

· Yliopistolaboratoriot

· Kansalliset tutkimuslaitokset

· Edistyneet materiaalien T&K-alustat

IX. Usein kysytyt kysymykset (FAQ)

Q1: Mitä tuotteita VETEK Semiconductor ensisijaisesti tarjoaa?

V:VETEK puolijohde tarjoaa kuusi päätuoteluokkaa, mukaan lukienCVD SiC -pinnoitteet, CVD TaC -pinnoitteet, kiinteä piikarbidi (Solid SiC), erittäin puhtaat grafiitti- ja hiilipohjaiset materiaalit, kvartsi ja edistynyt keramiikka sekä puolijohdekiekot, joka kattaa kriittiset puolijohdeprosessit, kutenepitaksia, etsaus ja kiteen kasvattaminen.

Q2: Minkä puhtaustason VETEK Semiconductorin CVD SiC -pinnoitteet voivat saavuttaa?

V:Syväpuhdistusprosessimme avulla erittäin puhtaiden materiaalien puhtautta voidaan valvoa6N–7Ntaso. Lisäksi erästä erään pinnoitteen paksuuden johdonmukaisuus meidänCVD SiC pinnoitteetohjataan sisällä±10 μm, joka varmistaa vakaan suorituskyvyn pitkäaikaisen korkean lämpötilan käytön aikana.

Q3: Tuetko näytetilauksia tai pienten määrien ostoja?

V:Kyllä. Hyväksymmenäytetilauksiaja se voi tarjota yksittäisiä tai pieniä eriä toimituksia tuotetyypistä riippuen, jolloin asiakkaat voivat suorittaa laitteiden validoinnin, prosessien pätevyyden ja uusien tuotteiden kehittämisen.

Q4: Mikä on normaali toimitusaikasi?

V:Normaali toimitusaika on:

· Vakiotuotteet:2-4 viikkoa

· Räätälöidyt vakiotuotteet:4-6 viikkoa

· Monimutkaiset räätälöidyt tuotteet:6-10 viikkoa

Pitkäaikaisille asiakkaille voidaan laatia myös turvavarastoohjelmia toimitusvakauden parantamiseksi.

Q5: Tuetko mukautettua valmistusta tai OEM/ODM-palveluita?

V:Kyllä. Tarjoamme asiakkaan piirustuksiin perustuvaa valmistusta, valmistusta toimitetuista näytteistä, käänteistä suunnittelua, mittatilaustyötä, materiaalien vaihtosuosituksia, pinnoitusratkaisujen optimointia, lämpökentän rakenteen optimointia ja täydellisiä lämpökenttäkomponenttien kehityspalveluita. Tuemme tuotteita alkaen2-8 tuuman alustat, sekä suurempia mukautettuja kokoja.

Q6: Missä puolijohdelaitteessa tuotteitasi käytetään pääasiassa?

V:Tuotteitamme käytetään laajasti mmLPE, Aixtron, Veeco, ASM, ja muut valtavirran epitaksijärjestelmät sekäetsauslaitteet, hapetus/diffuusiouunit, kiteen kasvatusuunit ja muut puolijohteiden käsittelylaitteet. Ne soveltuvat kriittisiin valmistusprosesseihin, mukaan lukien:

· PiiEpitaxy

· SiC Epitaxy

· GaN-epitaksi

· LED-epitaksi

· Plasmaetsaus

· Diffuusio

· Hapetus

· Hehkutus

· Rapid Thermal Processing (RTP)

Q7: Kuinka varmistat tuotteen laadun ja erän johdonmukaisuuden?

V:VETEK puolijohde on perustanut täydellisen laatujärjestelmän, joka kattaa koko valmistusprosessin:

Raaka-aineen tarkastus → Erittäin puhdas puhdistus → Tarkkuustyöstö → CVD-pinnoitus → Tuotteen tarkastus → Lopputarkastus

Jokainen tuote käy läpi useita tarkastuksia, mukaan lukien:

· Silmämääräinen tarkastus

· Mittatarkastus

· Pinnoitteen paksuuden mittaus

· Tasaisuuden tarkastus

· Samakeskeisyystarkastus

· Pinnoitteen tasaisuuden tarkastus

Täydelliset laadun jäljitettävyystiedot säilyvät koko valmistusprosessin ajan.

Q8: Mitä sertifikaatteja ja pätevyyksiä VETEK Semiconductorilla on?

V:VETEK puolijohde on tunnustettu kansalliseksi erikoistuneeksi ja hienostuneeksi "pieneksi jättiläisyritykseksi". Yrityksen perustaja, tohtori He Shaolong, on valittu johtavaksi lahjakkuudeksi Zhejiangin maakunnan "Ten Thousand Talents -ohjelman" puitteissa. Tuotteemme ovat tulleet useiden julkisesti listattujen alan johtajien ydintoimitusketjuihin, mukaan lukien Leon Microelectronics, Jiangfeng Electronics, HC Semitek ja Zhaochi Co., Ltd.

X. Ydinedut

· Kansallinen erikoistunut ja hienostunut "Little Giant" -yritys,sijoittuu Kiinan puolijohdeepitaksilämpökenttäteollisuuden ensiluokkaisten toimittajien joukkoon.

· Kaksi T&K-alustaa:Yritysten T&K-keskus + Yongjiangin laboratorion lämpökenttämateriaalien innovaatiokeskus.

· Kuusi liiketoiminta-aluetta ja kuusi päätuoteluokkaa,tarjoaa kattavan kattavuuden puolijohteiden korkean lämpötilan lämpökenttäsovelluksiin.

· Täysin integroitudValmistusketju:Täydellinen sisäinen valmistusjärjestelmän päällystepuhdistus → tarkkuustyöstö → CVD-pinnoitus → tarkastus,varmistaa täyden prosessinhallinnan.

· Yli 30 puolijohdealan asiakasta luottavat,tuotteet tulevat useiden johtavien julkisesti noteerattujen puolijohdeyhtiöiden ydintoimitusketjuihin.

· Tuettu OEM/ODM ja mukautettu valmistus,tarjota joustavia ratkaisuja asiakkaan tarpeiden mukaan.

· Esimerkkitilaukset ja Small-erätuotanto Asaatavilla,auttaa asiakkaita vähentämään validointikustannuksia ja nopeuttamaan tuotekehitystä.

· Kattava laadunvalvonta ja täydellinen tuotteiden jäljitettävyys,varmistaa tuotteen pitkän aikavälin vakauden ja tasaisen suorituskyvyn.

· Global Logistics Network and Comkattava ennakkomyynti ja myynnin jälkeinen tuki,tarjoaa luotettavaa palvelua asiakkaille maailmanlaajuisesti.

XI. Johtopäätös

Jatkuvan teknologisen innovaation vetämänä,VETEK puolijohdeon perustanut kattavan palveluekosysteemintutkimus ja kehitys, valmistus ja globaali toimitus, joka keskittyy kriittisiin puolijohteiden valmistusprosesseihin.

Fromerittäin puhtaista materiaaleista tarkkuuspuolijohdekomponentteihin, ja alkaenkehittyneitä pinnoitustekniikoita täydellisiin lämpökenttäratkaisuihin, yritys on sitoutunut tarjoamaankorkean suorituskyvyn, luotettavale, ja kestäväavainmateriaalit ja ydinkomponentit maailmanlaajuisestiintegroitu piiri, kolmannen sukupolven puolijohde, LED, aurinkosähkö ja edistynyt valmistusteollisuuden aloilla.

Katse eteenpäin,VETEK puolijohdeaikoo jatkossakin pitää kiinni sitoumuksestaanqtodellisuushuippuosaamista ja teknologista innovaatiotatekee tiivistä yhteistyötä asiakkaiden kanssa maailmanlaajuisesti edistääkseen seuraavan sukupolven puolijohdemateriaalien ja -tekniikoiden kehitystä.
