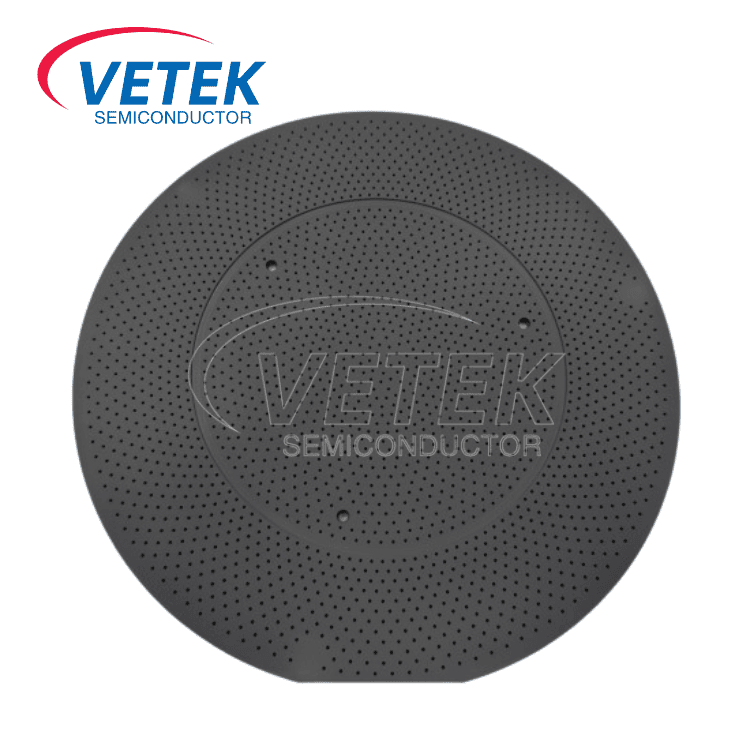

CVD sic -päällysteinen kiekko -herkkä

Puolijohteiden valmistuksessa Epitaxy on kriittinen vaihe sirujen tuotannossa ja kiekko -alttiu epitaksiaalilaitteiden avainkomponenttina vaikuttaa suoraan epitaksiaalikerrosten kasvun tasaisuuteen, vikojenopeuteen ja tehokkuuteen. Vetkesemicon esittelee teollisuuden kasvavan kysynnän korkean puhtaan ja korkean vakauden materiaalien kysyntää, ja se esittelee CVD-sic-päällystetyn kiekko-alttiin, joka sisältää erittäin korkean puhtauden (≤100PPB, ICP-E10 -sertifioitu) ja täysikokoisen yhteensopivuuden (6 ”, 8”, 12 ”) asettamalla se johtavaksi ratkaisulle edistyneille epitaaliaprosesseiksi ja muualle.

Ⅰ. Ydin edut

1. Teollisuuden johtava puhtaus

Kemiallisen höyryn laskeutumisen (CVD) kerrostettu piikarbidi (sic) pinnoite saavuttaa ≤100PPB: n (E10-standardin) epäpuhtaustasot (E10-standardi), kuten ICP-MS (induktiivisesti kytketty plasmasassispektrometria)). Tämä erittäin korkea puhtaus minimoi saastumisriskit epitaksiaalisen kasvun aikana, varmistaen erinomaisen kidekenteen kriittisille sovelluksille, kuten galliumnitridi (GAN) ja piikarbidi (sic) laajakaistainen puolijohdevalmistus.

2. Poikkeuksellinen korkean lämpötilan resistenssi ja kemiallinen kestävyys

CVD -sic -pinnoite tarjoaa erinomaisen fysikaalisen ja kemiallisen stabiilisuuden:

Korkean lämpötilan kestävyys: Vakaa toiminta jopa 1600 ° C: seen saakka ilman delaminaatiota tai muodonmuutoksia;

Korroosionkestävyys: kestää aggressiivisia epitaksiaaliprosessikaasuja (esim. HCl, H₂), pidentäen käyttöiän;

Matala lämpöjännitys: Vastaa sic -kiekkojen lämpölaajennuskerrointa vähentäen loimiriskiä.

3. Koko yhteensopivuus valtavirran tuotantolinjoille

Saatavana 6 tuuman, 8 tuuman ja 12-tuumaisina kokoonpanoissa, herkjä tukee monipuolisia sovelluksia, mukaan lukien kolmannen sukupolven puolijohteet, voimalaitteet ja RF-sirut. Sen tarkkuussuunniteltu pinta varmistaa saumattoman integraation AMTA: n ja muiden valtavirran epitaksiaalireaktorien kanssa, mikä mahdollistaa nopeat tuotantolinjan päivitykset.

4. paikallinen tuotannon läpimurto

Hyödyntämällä omaa CVD: tä ja jälkikäsittelytekniikoita olemme rikkoneet ulkomailla olevan monopolin korkean puhtaan sic-päällystetyille alttiille, tarjoamalla kotitalous- ja globaaleja asiakkaita kustannustehokkaan, nopean toimituksen ja paikallisesti tuetun vaihtoehdon.

Ⅱ. Tekninen huippuosaaminen

● Tarkkuus CVD -prosessi: Optimoidut laskeumaparametrit (lämpötila, kaasuvirta) varmistavat tiheät, huokosvapaat pinnoitteet, joiden paksuus on tasainen (poikkeama ≤3%), mikä eliminoi hiukkasten saastumisen;

● Puhdashuoneen valmistus: Koko tuotantoprosessi, substraatin valmistuksesta pinnoitteeseen, suoritetaan luokan 100 puhdashuoneessa, joka täyttää puolijohdeluokan puhtausstandardit;

● Räätälöinti: Räätälöity pinnoitteen paksuus, pinnan karheus (RA ≤0,5 μm) ja esiasetetut ikääntymiskäsittelyt laitteiden käyttöönoton nopeuttamiseksi.

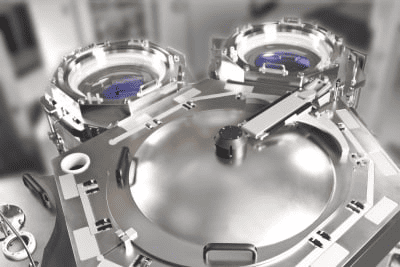

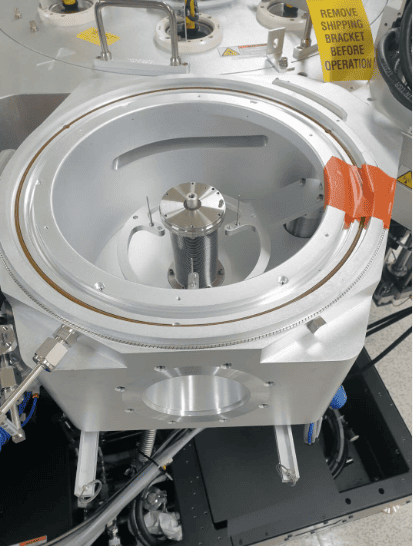

Ⅲ. Sovellukset ja asiakasetuudet

● Kolmannen sukupolven puolijohdetiedosto: Ihanteellinen sic: n ja ganin MOCVD/MBE -kasvuun, laitteen jakautumisen ja kytkentätehokkuuden parantamiseen;

● Piihapohjainen epitaksi: Parantaa kerrosten yhtenäisyyttä korkeajännite-IGBT: ien, anturien ja muiden piin laitteiden suhteen;

● Toimitettu arvo:

Vähentää epitaksiaalisia vikoja, lisäämällä sirun saantoa;

Alentaa ylläpitotaajuutta ja omistajuuden kokonaiskustannuksia;

Nopeuttaa puolijohdelaitteiden ja -materiaalien toimitusketjun riippumattomuutta.

Kiinan korkean puhtaan CVD-sic-päällystettyjen kiekkojen alttiiden CVD-CVD-pioneerina, olemme sitoutuneet edistämään puolijohdevalmistusta huipputeknologian avulla. Ratkaisumme varmistavat luotettavan suorituskyvyn sekä uusille tuotantolinjoille että vanhoille laitteiden jälkiasennuksille, mikä antaa epitaksiaalisten prosessien valtuuttamista vertaansa vailla olevalla laadulla ja tehokkuudella.

CVD -sic -pinnoitteen fysikaaliset ominaisuudet
