Pääjohtopäätös:Oikean CVD SiC:n, TaC-pinnoitteen tai kiinteän piikarbidin valitseminen määrittää suoraan hiukkastason ja komponenttien käyttöiän epitaksi-/etsauslinjoilla. Tämä artikkeli tarjoaa selkeät valintarajat lämpötilan, ilmakehän ja prosessin mukaan sekä tärkeimpien laitteiden vaihtoratkaisujen ja keskeisten mittareiden kanssa, jotta voit tehdä nopeita päätöksiä ja vähentää riskejä.

GaN MOCVD -prosesseissa grafiittipohjaiset piikarbidilla päällystetyt suskeptorit voivat tyypillisesti toimia vakaasti satoja tunteja 1100 °C:ssa NH3/H2-ilmakehässä; lämpökentän epätasaisuudesta johtuen pinnoitteen käyttöiän erot reuna- ja keskialueen välillä voivat kuitenkin ylittää 50 %. SiC PVT -kidekasvatusprosesseissa, kun lämpötila ylittää 1600 °C, SiC-pinnoite alkaa sublimoitua ja hajota, mikä vaatii siirtymistä TaC-pinnoitteeseen tai kiinteään piikarbidiin. Väärän komponenttimateriaalin valinnan seuraukset – parhaimmillaan kulutusosien vaihtaminen 2–3 kuukauden välein; pahimmillaan koko kiekkouunin romu hiukkaskontaminaation vuoksi. Tämän artikkelin on kirjoittanut VeTek Semiconductorin tekninen tiimi (tohtori Xiaon ohjauksessa). Tavoitteena on luoda järjestelmällinen päätöskehys "laitteistomalli → prosessiolosuhteet → komponenttien valinta → elinikäodotukset" epitaksi-/etsaus-/PVT-insinööreille, mikä auttaa sinua nopeasti sovittamaan materiaalit, hallitsemaan hiukkasia ja arvioimaan toimittajia.

1. Kuinka valita piikarbidipinnoite, TaC-pinnoite tai kiinteä piikarbidi prosessiolosuhteiden perusteella?

Pääjohtopäätös:Päätä kolme ulottuvuutta "lämpötila → ilmakehä → prosessityyppi": priorisoi CVD SiC -pinnoite ≤ 1600 °C:ssa; valitse TaC >2000°C:lle tai voimakkaasti syövyttävälle ympäristölle; aseta Solid SiC etusijalle syövytyksessä ja erittäin puhtaassa tilanteessa.

Varsinaisia ​​tuotantolinjavalintoja tehdessään insinöörit kysyvät useimmiten: "Missä lämpötilassa ja missä ilmakehässä mitä pinnoitetta minun tulisi käyttää Aixtron/Veeco-laitteissani, joissa on GaN- tai SiC-epitaksija?" Vastaus ei ole monimutkainen, mutta kolme ulottuvuutta on linkitettävä toisiinsa.

Lämpötilaikkuna on ensimmäinen kynnys

CVD SiC -pinnoite voi silti säilyttää rakenteellisen eheyden noin 2000–2100 °C:n alapuolella. Tämän alueen ulkopuolella tapahtuu epäyhtenäistä haihtumista (ensisijainen piin haihtuminen), mikä johtaa pinnan karhentumiseen ja lisääntyneeseen hiukkasten määrään. TaC-pinnoitteen sulamispiste on jopa 3880°C ja se pystyy ylläpitämään erittäin alhaisen höyrynpaineen jopa yli 2400°C:n PVT-kiteiden kasvuympäristöissä. Kiinteällä piikarbidilla ei ole pinnoitteen ja alustan rajapinta-ongelmia, ja se soveltuu toistuville lämpöiskuille altistuvien kammion osien syövytykseen.

Ilmakehä ja syövyttävyys määrittävät pinnoitteen kemiallisen stabiilisuuden

Ympäristöissä, jotka sisältävät NH3-, H2- tai klooripohjaisia ​​kaasuja, SiC-pinnoite toimii hyvin, mutta korkean lämpötilan vedyn aiheuttama piikarbidin korroosionopeus on huomattavasti suurempi kuin TaC:n. Kokeelliset tiedot osoittavat, että TaC:n korroosionopeus korkean lämpötilan ammoniakissa on noin 1/6 SiC:stä ja vedyssä se voi olla jopa 1/10. Siksi SiC-epitaksia tai GaN MOCVD:tä koskevat standardiolosuhteet käyttävät enimmäkseen piikarbidipinnoitetta, kun taas korkean korroosion tai erittäin korkean lämpötilan skenaarioiden on vaihdettava TaC:hen.

Prosessityypin ja komponentin toimintojen yhteensopivuus

• GaN MOCVD / Si epitaksi: etusijalle erittäin puhdas grafiitti + CVD SiC päällystetty suskeptori, esilämmitysrengas

• SiC PVT -kidekasvatus: Suosittelemme voimakkaasti TaC-pinnoitetta grafiitin kuumavyöhykekomponenteille

• Plasmasyövytys (tarkennusrengas jne.): Kiinteä piikarbidi tai piikarbidilla päällystetty grafiitti molemmat mahdollisia hiukkasvaatimuksista ja hinnasta riippuen

• Kammion kriittiset osat, jotka ovat erittäin herkkiä hiukkasille: Aseta etusijalle kiinteä piikarbidi, jossa ei ole pinnoiteliitäntää

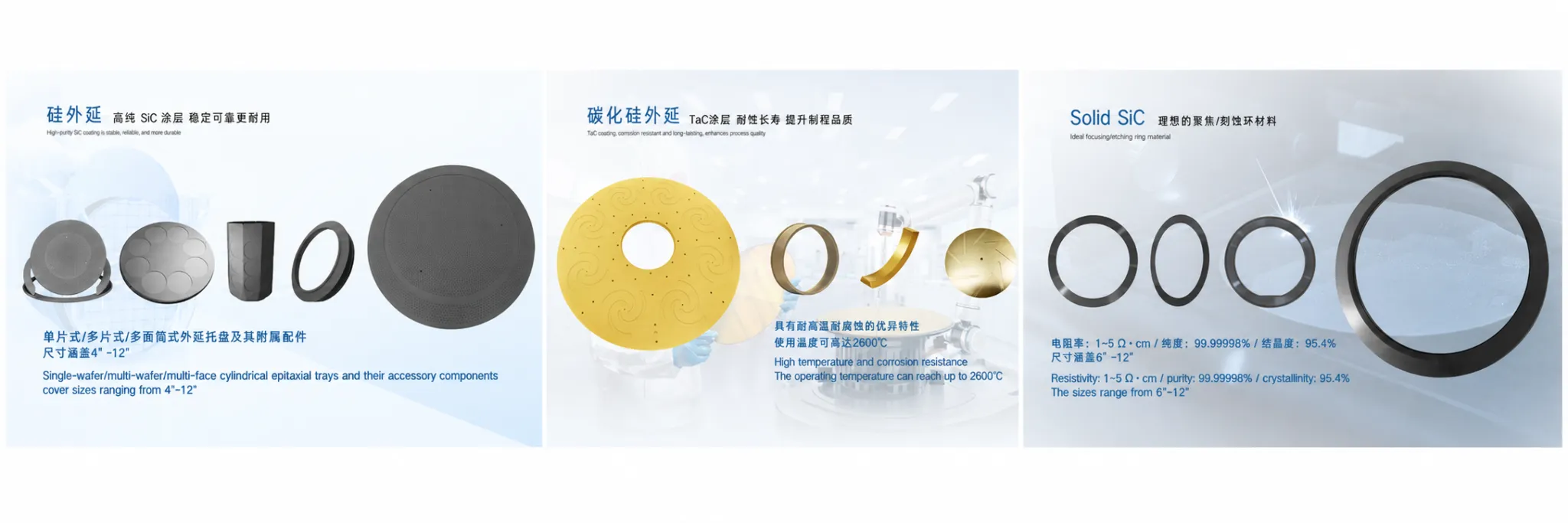

Kuva 1 – VeTekin päätuoteesittely

2. Aixtron/Veeco Graphite Susceptor -yhteensopivuus ja mukautetut vaihtoratkaisut

Pääjohtopäätös:VeTek tukee asiakaspiirustuksiin tai alkuperäisiin varaosiin perustuvaa 1:1-räätälöintiä, joka kattaa tärkeimmät alustat, kuten Aixtron G10, Veeco K465i, ASM Epsilon jne. Vakiotuotteet voidaan toimittaa nopeasti; räätälöidyt osat vievät yleensä 3–6 viikkoa.

Monet insinöörit eivät ole huolissaan siitä, että "voiko se valmistaa", vaan "voiko se olla yhtä vakaa kuin alkuperäiset osat, hallittavissa oleva toimitusaika ja täydelliset tarkastusraportit." Yksi VeTekin ydinominaisuuksista on täydellinen räätälöinti piirustusten mukaan samalla, kun se on yhteensopiva suurten laitemerkkien kanssa.

Tärkeimpien laitteiden yhteensopivuuden pikaopas

Alla olevaa taulukkoa voidaan käyttää suoraan sisäiseen tekniseen tarkastukseen tai hankinnan arviointiin:

Varsinaisissa projekteissa saamme usein asiakkailta alkuperäisiä varaosia tai CMM-piirustuksia. Vahvistettuaan lämpökentän yhteensopivuuden ja mittatoleranssit tekninen tiimi antaa suosituksia alustan puhtaudesta, pinnoitteen paksuudesta ja pinnan karheudesta ja toimittaa näytteitä asiakkaan työkalun varmentamiseen.

3. Keskeiset mittarit CVD SiC -pinnoitteen paksuuden tasaisuudesta ja hiukkasten hallinnasta

Pääjohtopäätös:Paksuuden tasaisuus ±5 %:n sisällä, tiheys lähellä teoreettista arvoa ja säädettävä pinnan karheus ovat ydin jauheen irtoamisen ja hiukkaskontaminaation estämisessä. Puhtaustavoite on alle 5 ppm, ja GDMS/ICP-OES seuraa kriittisiä metalliepäpuhtauksia.

Hiukkasongelmat ovat melkein jokaisen epitaksiinsinöörin painajainen. Kun pinnoitteessa on paikallisia ohuita täpliä, huokosia tai mikrohalkeamia, jauhe irtoaa toistuvan lämpökierron ja syövyttävän kaasun vaikutuksesta, mikä nostaa suoraan kiekon virhetiheyttä.

Paksuus ja tasaisuus

Tyypillinen CVD SiC -pinnoitteen paksuus on 100–200 μm. Prosessiparametrien ja virtauskentän ohjauksen avulla VeTek vakauttaa paksuuden tasaisuuden ±5 %:n sisällä. Yli 1000 lämpöshokkijakson jälkeen (huoneenlämpötila ↔ 1100°C) pinnoite ei osoita delaminaatiota ja se voi täyttää tiukat GaN MOCVD -vaatimuksen hiukkasvaurioille ≤0,1/cm².

Puhtaus ja tarkastus

Pinnoitteen ja komponenttien kokonaispuhtaus voi olla alle 5 ppm, joidenkin tuotteiden ollessa 99,99995 %. Käytämme ICP-OES:ää ja GDMS:ää hivenmetallianalyysiin varmistaaksemme, että kriittiset epäpuhtaudet, kuten Fe ja Ni, pysyvät hallittavissa olevilla tasoilla, välttäen häiriötä epitaksiaalikerroksen dopingin tai kantajapitoisuuden kanssa.

Tiheys ja pinnan kunto

CVD-prosessilla muodostetun β-SiC monikiteisen kerroksen tiheys on lähellä teoreettista arvoa (n. 3,21 g/cm³) ja sen huokoisuus on erittäin pieni. Pinnan karheus (Ra) on säädettävissä asiakkaan prosessivaatimusten mukaan, mikä varmistaa riittävän mekaanisen lukituksen ja välttäen muodostumista hiukkasten tuottolähteeksi.

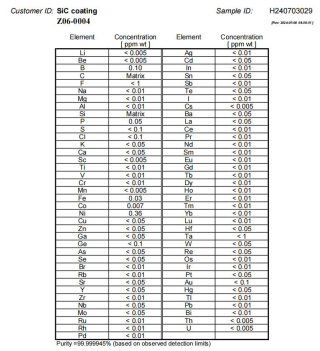

Kuva 2 – GDMS-tarkastusraportti CVD SiC Coatingille

4. Tapaustutkimus: Reunojen kellastumisen poistaminen pinnoitteen tuoton parantamiseksi 50 %:sta 90 %:iin

Pääjohtopäätös:Säätämällä tarkasti alkuperäistä kerrostumisnopeutta ja virtauskenttää mikrorasituksen eliminoimiseksi, VeTek paransi asiakkaan MOCVD-grafiittisuskeptorin pinnoitteen saantoa noin 50 %:sta 90 %:iin ja pidensi merkittävästi käyttöikää.

Tämä on todellinen tarina, joka tapahtui tuotantolinjalla. Asiakas ilmoitti joidenkin grafiittisuskeptoreiden reunojen kellastumisesta ja taipumuksesta kuoriutua, minkä seurauksena erän pinnoitteen kokonaissaanto pysyi noin 50 %:ssa pitkään, mikä aiheutti korkeita linjan ylläpitokustannuksia ja kiekkojen riskiä.

Tohtori Xiaon johtaman teknisen ryhmän puuttuessa asiaan keskityttiin kahteen suuntaan: ensinnäkin kerrostumisnopeus oli alkuvaiheessa liian nopea, mikä aiheutti sisäistä jännityksen kertymistä pinnoitteeseen; toiseksi virtauskentän erot reuna- ja keskialueen välillä johtivat paikalliseen yli- tai alipaksuuteen. Optimoimalla MTS/H₂-suhde, kerrostumislämpötilaprofiili ja kiinnityslaitteen virtauskentän suunnittelu, mikrojännitys vapautui tehokkaasti. Loppujen lopuksi kyseisen erän ja myöhemmän tuotannon pinnoitteen saanto vakiintui yli 90 %:n, asiakkaan vaihtojakso pidentyi selvästi ja hiukkasvalitukset vähenivät merkittävästi.

Tämä tapaus osoittaa: "päällystyskyky" on vain lähtökohta; "Palvelu vakaasti, kestää pitkään ja hallitsee hiukkasia" on todellinen arvo, josta insinöörit välittävät. Data puhuu enemmän kuin mikään mainos.

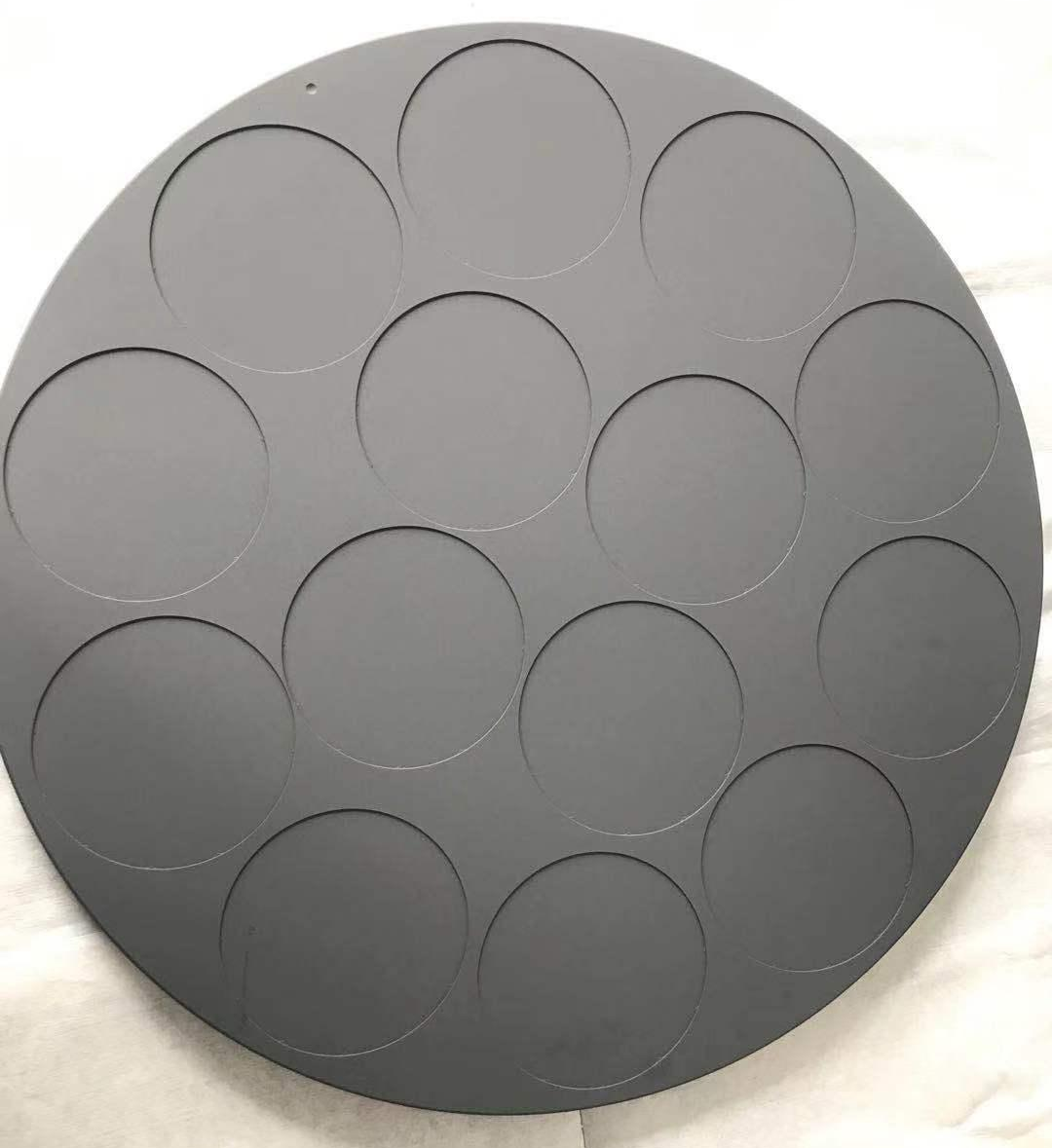

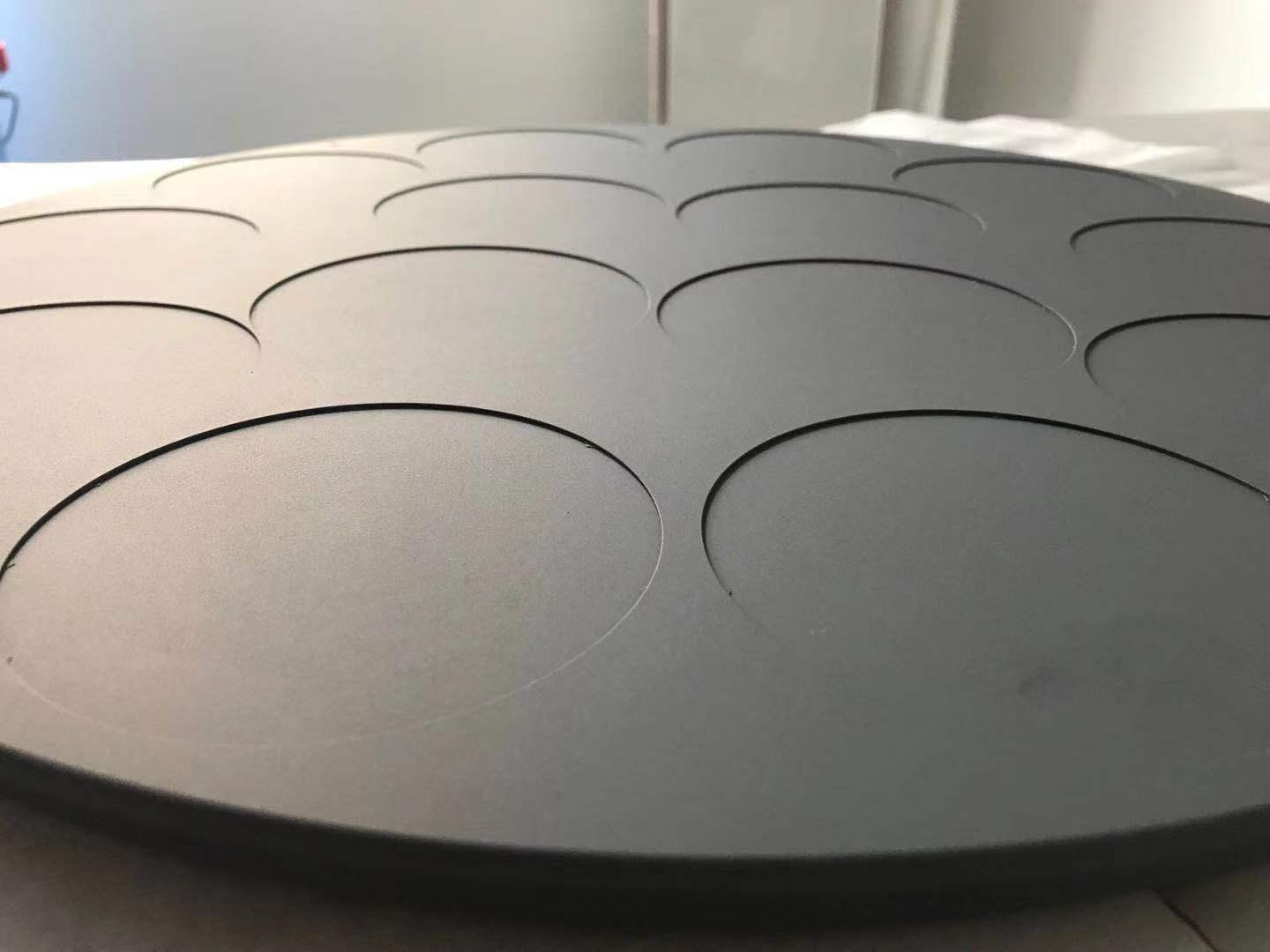

Kuva 3 – Erittäin puhdas CVD-piikarbidilla päällystetty grafiittisuskeptori, jossa on tasainen pintaväri ja ei vikoja

5. Erot kiinteän piikarbidin ja päällystetyn grafiittiosien välillä ja sovellettavat skenaariot

Pääjohtopäätös:Päällystetyillä grafiittiosilla on alhaisemmat kustannukset ja nopeampi lämpövaste, joka sopii useimpiin epitaksisuskeptoreihin; Kiinteällä piikarbidilla ei ole rajapintariskiä ja vahvempi plasmavastus, ja se soveltuu korkeita vaatimuksia vaativiin etsauskomponentteihin ja erittäin pitkiin käyttöikoihin.

Monet valintakokoukset kamppailevat: pitäisikö meidän käyttää päällystettyä grafiittia vai mennä suoraan Solid SiC:iin? Nämä kaksi eivät tarkoita vain "kumpi on parempi", vaan sovellusskenaarion ja kokonaiskustannusten (TCO) välistä kompromissia.

Pinnoitettujen grafiittiosien edut:Korkea substraatin lämmönjohtavuus, nopea lämpeneminen, hallittavissa olevat kustannukset; pinnoite tarjoaa kemiallisen esteen ja hiukkasten eston. Soveltuu suurikokoisille GaN/SiC-epitaksisuskeptoreille, jotka vaativat suurta lämpötasaisuutta.

Kiinteän piikarbidin edut:Monoliittinen β-SiC ilman pinnoitteen ja alustan rajapintaa, ei delaminaatioriskiä; puhtaus voi olla 5N–7N, erinomainen plasmaeroosionkestävyys, sopii kriittisiin etsausosiin, kuten tarkennusrenkaisiin ja suihkupäihin, käyttöikä jopa 2000+ tuntia.

6. Komponentin koko elinkaaren hallinta ja puhdistamisen ja uudistamisen arvo

Pääjohtopäätös:Asennuksen seurannasta ja poikkeavuusvaroituksesta ammattimaiseen puhdistukseen ja regenerointiin, suljetun kierron hallinnan muodostaminen voi vähentää merkittävästi TCO:ta ja vähentää uusien osien hankintatiheyttä. VeTek tarjoaa erityisiä siivouspalveluita Aixtron/Veecolle ja muille laitteille.

Monet tehtaat käsittelevät pinnoitettuja osia "käytä ja hävitä" -kulutusosina. Todellisuudessa ammattimaisen puhdistuksen ja regeneroinnin jälkeen huomattava osa komponenteista voidaan palauttaa hiukkastasoille ja lämpösuorituskyvylle uusien osien lähelle, erityisesti suskeptorit ja esilämmitysrenkaat Aixtron- ja Veeco-alustoille.

On suositeltavaa laatia yksinkertainen elinkaariloki: kirjaa ylös asennusaika, kumulatiiviset käyttötunnit, pinnan kunto jokaisen puhdistuksen jälkeen ja hiukkaskostitulokset. Vain silloin, kun pinnoite osoittaa selvästi kellastumista, paikallista delaminaatiota tai jatkuvaa hiukkasten ylitystä, tulee tehdä vaihtopäätös sen sijaan, että se romuttaisi ennenaikaisesti tunteen perusteella.

Kuva 4 – CVD SiC Coating Graphite Parts Cleaning Service

7. Toimittajan arviointipisteet ja VeTekin palveluominaisuudet

Pääjohtopäätös:Keskity ISO9001-järjestelmään, täydelliset tarkastusraportit (GDMS/ICP-OES), näytetuki, läpimenoaikainen luotettavuus ja englanninkielinen tekninen viestintä. VeTekillä on 24/7-tuki ja ulkomainen asiakaspalvelukokemus.

Kansainvälisille asiakkaille tai tehtaille, joilla on tiukat toimittajien pätevyysvaatimukset, seuraavat seikat ovat erityisen tärkeitä:

• Laatujärjestelmä: ISO9001, prosessiohjattu ja jäljitettävä.

• Tarkastuskyky: Tarjoa täydelliset materiaalianalyysiraportit pinnoitteesta ja alustasta.

• Näytteet ja toimitusaika: Tukee näytteen arviointia; vakiotuotteet toimitetaan nopeasti, räätälöidyt osat tyypillisesti 3–6 viikkoa, kiireelliset tilaukset voidaan nopeuttaa neuvottelemalla.

• Tekninen viestintä: Sekä myynti- että suunnittelutiimit voivat kommunikoida sujuvasti englanniksi, mikä vähentää viestintäkustannuksia ulkomaisille asiakkaille.

• Myynnin jälkeinen vastaus: Tarjoa teknistä tukea ja vikojen analysointiapua, kun pinnoitteessa tai komponenteissa on poikkeavuuksia.

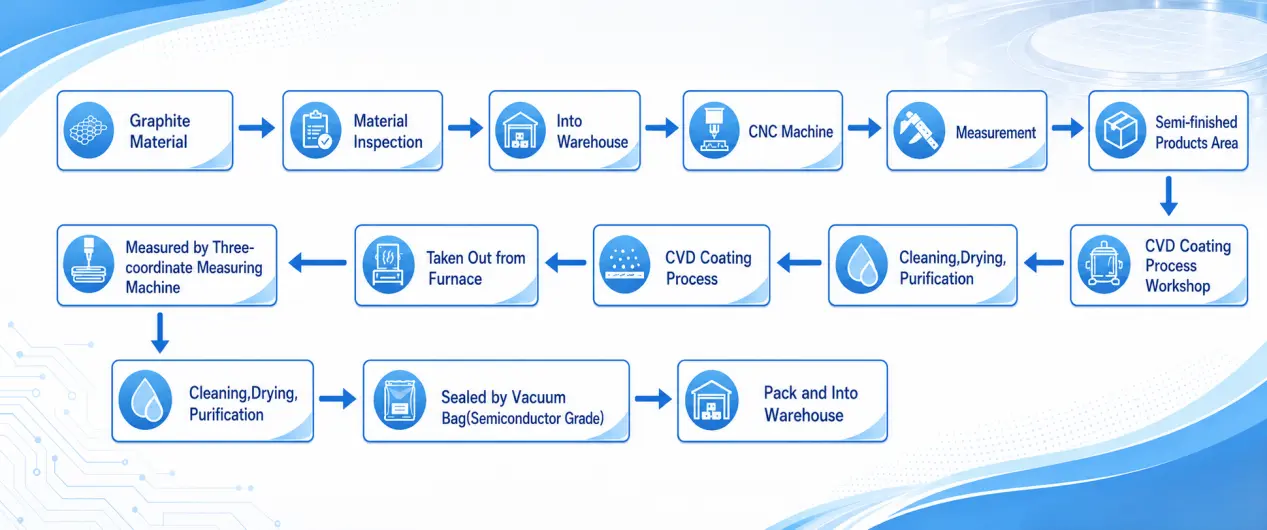

Kuva 5 – VeTek-tuotetilauksen koko prosessi

8. FAQ

(1). Tukeeko tuote täydellistä räätälöintiä piirustusten perusteella? Mihin tärkeimpiin laitteisiin se sopii?

Kyllä. Voidaan mukauttaa suskeptoria, esilämmitysrengasta, ohjausrengasta, puolikuuta, tarkennusrengasta jne., jotka ovat yhteensopivat alustojen, kuten Aixtron G10, Veeco, ASM, AMEC, TEL, kanssa.

(2). Miten puhtaus taataan? Millä tasolla metallien epäpuhtaudet valvotaan?

Pinnoitteen ja komponenttien puhtaus voi olla alle 5 ppm, joista osa voi olla 99,99995 %. Jäljitysanalyysiin käytetään ICP-OES-, GDMS- ja muita laitteita, joissa on täydelliset raportit.

(3). Entä CVD SiC/TaC -pinnoitteiden paksuuden tasaisuus ja käyttöikä?

Paksuuden tasaisuutta säädellään tyypillisesti ±5 %, paksuus 100–200 μm. Sopivissa prosessiikkunoissa GaN MOCVD -suskeptorin käyttöikä voi olla 500–1000 tuntia; erittäin korkean lämpötilan skenaariot edellyttävät siirtymistä TaC:hen tai kiinteään piikarbidiin.

(4). Onko näytetestausta tuettu? Mikä on tyypillinen toimitusaika joukkotilauksille?

Näytearviointia tuetaan. Vakiotuotteet voidaan toimittaa nopeasti; räätälöidyt osat vievät yleensä 3–6 viikkoa suunnittelun monimutkaisuudesta ja tilavuudesta riippuen. Kiireelliset tilaukset voidaan nopeuttaa neuvottelemalla.

(5). Mitä laatujärjestelmän sertifikaatteja on saatavilla? Voidaanko tarkastusraportteja ja myynnin jälkeistä tukea tarjota?

ISO9001 laatujärjestelmä on käytössä. Materiaali- ja pinnoiteanalyysiraportit voidaan toimittaa sekä 24/7 online-tuki. Englanninkielinen viestintä ulkomaisille asiakkaille on saumatonta.

9. Yhteenveto ja seuraavat vaiheet

Valinta ei koskaan tarkoita "kalleimman" tai "paksuimman" valintaa, vaan "ratkaisun löytämistä parhaan suorituskyvyn ja kustannusten tasapainossa laitteiston, prosessiikkunan ja hiukkasbudjetin mukaan". Toivomme, että tämä käsikirja auttaa sinua luomaan nopeasti päätöksentekokehyksen: tarkastele ensin lämpötilaa ja ilmakehää, sovita sitten pinnoite tai kiinteä piikarbidi ja lopuksi validoi käyttöikä ja hiukkasten suorituskyky tiedoilla.

Jos olet arvioimassa korvaavia ratkaisuja suskeptoreihin, esilämmitysrenkaisiin tai kuumavyöhykekomponentteihin Aixtronissa, Veecossa tai muilla alustoilla, olet tervetullut ottamaan yhteyttä suoraan VeTekin tekniseen tiimiin. Voimme tarjota räätälöintisuosituksia, näytetukea ja täydellisiä tarkastusraportteja piirustojesi tai olemassa olevien varaosien perusteella. Tri Xiao ja suunnittelutiimi ovat valmiita keskustelemaan kanssasi lämpökentän optimoinnista tai erityisistä rakenteiden kehittämistarpeista milloin tahansa.

Tuotetiedot ja lisätietoja teknisistä tiedoista, ole hyväota meihin yhteyttä.

Tärkeimmät viitteet ja tietolähteet

1. VeTek Semiconductorin sisäiset tekniset tiedot – SiC-pinnoitetun grafiittisuskeptorin käyttöikä 500–1000 tuntia GaN MOCVD -prosessissa, pinnoitteen saanto parani 50 %:sta 90 %:iin reunan kellastumisen ratkaisemisen jälkeen ja muita käytännön tapauksia [1].

2. T/CASME 2000-2025:n tekniset tiedot piikarbidilla päällystetyille grafiittisuskeptoreille puolijohteen epitaksia varten — Määrittää tekniset vaatimukset piikarbidilla päällystetyille grafiittisuskeptoreille, jotka on valmistettu CVD-prosessilla erittäin puhtaille isostaattisille grafiittisubstraateille, joita voidaan soveltaa puolijohteen epitaksituotteisiin.

3. T/CASME 2085-2025 Tekniset tiedot tantaalikarbidilla päällystetyille tuotteille piikarbidikiteiden kasvua varten — Tekniset tiedot TaC-pinnoitetuille grafiittituotteille piikarbidikiteiden kasvuskenaarioissa.

4. Nakamura et ai., "Sintratut tantaalikarbidipinnoitteet grafiittisubstraateilla: Erittäin luotettavat suojapinnoitteet bulkki- ja epitaksiaaliseen kasvuun", Applied Physics Letters, Voi. 106, 082108, 2015. — Vahvistaa, että TaC-pinnoitteet voivat tehokkaasti suojata grafiittisubstraatteja korkeissa lämpötiloissa (>2000°C) ja voimakkaasti syövyttävissä olosuhteissa, mikä muodostaa selkeän rajan piikarbidipinnoitteille.

5. Wang et ai., "The Effects of Carbonized Buffer layer on kasvu SiC on Si", Journal of Crystal Growth, Voi. 199, s. 564–567, 1999. — Käsittelee puskurikerroksen vaikutuksia ja pinnan morfologian hallintaa SiC CVD -kasvuprosessissa, indeksoi Scopus ja Web of Science.

Huomautus: Tekstin käyttöikä- ja suorituskykytiedot ovat tyypillisiä viitearvoja. Todelliseen suorituskykyyn vaikuttavat tietyt prosessiolosuhteet, laitteiden tila ja huoltotaso. Varmista todellisilla mitoilla.

Tekijä:VeTek Semiconductor Technical Engineering Team (täytetty tohtori Xiaon ohjauksessa)
