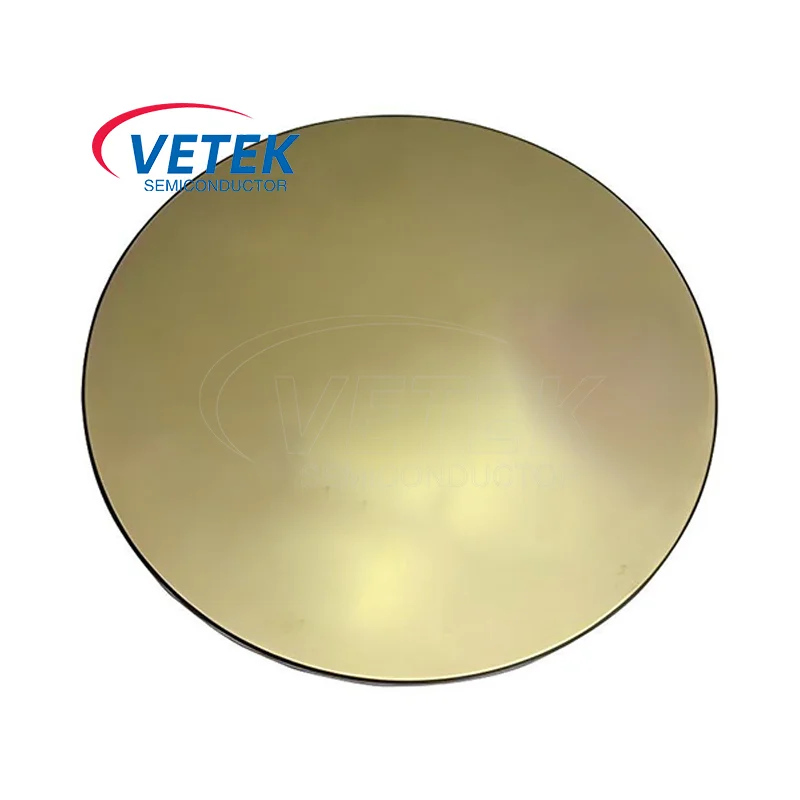

TAC -pinnoituslevy

Tarkkuudella suunniteltu ja täydellisyyteen suunniteltu Vetek Semiconductorin TAC -päällystyslevy on räätälöity erityisesti erilaisiin sovelluksiin piikarbidissa (sic) yhden kidekasvuprosesseissa. TAC -päällystyslevyn tarkkaa mitat ja vankan rakentamisen helpottavat olemassa olevia järjestelmiä, varmistaen saumattoman yhteensopivuuden ja tehokkaan toiminnan. Sen luotettava suorituskyky ja korkealaatuinen päällyste edistävät johdonmukaisia ​​ja yhtenäisiä tuloksia sic Crystal Growth -sovelluksissa. Olemme sitoutuneet tarjoamaan laadukkaita tuotteita kilpailukykyiseen hintaan ja odotamme olevansa pitkäaikainen kumppani Kiinassa.

Johtavana TAC -päällystyslevynvalmistajana ja toimittajana Veek Semiconductor TAC -pinnoitekevys toimii keskeisenä osanaPuolijohde -epitaksireaktori, mikä auttaa erinomaista epitaksiaalikerroksen satoa ja kasvutehokkuutta ja parantamaan tuotteiden laatua. Voit olla varma, että ostat TAC -pinnoituslevyn tehtaaltamme.


Uusien puolijohteiden tuottamiseksi ankarammilla ja ankarammilla valmistusympäristöillä, kuten kolmannen pääryhmän nitridien epitaksiaalilevyn (GAN) valmistelulla metalli-orgaanisella kemiallisella höyryn laskeutumisella (MOCVD) ja SIC-epitaksiaalisten kasvukalvojen valmistus kemiallisella höyryn laskeutumisella (CVD) ovat kaasuissa, kuten H: lla, kuten H: lla2ja NH3korkean lämpötilan ympäristöissä. Nykyisten kasvun kantajien tai kaasukanavien pinnalla olevat sic- ja bn -suojakerrokset voivat epäonnistua johtuen niiden osallistumisesta kemiallisiin reaktioihin, mikä vaikuttaa haitallisesti tuotteiden, kuten kiteiden ja puolijohteiden laatuun.


Siksi on tarpeen löytää materiaali, jolla on parempi kemiallinen stabiilisuus ja korroosionkestävyys suojakerroksena kiteiden, puolijohteiden ja muiden tuotteiden laadun parantamiseksi. Tantaalikarbidilla on erinomaiset fysikaaliset ja kemialliset ominaisuudet voimakkaiden kemiallisten sidosten roolin vuoksi sen korkean lämpötilan kemiallinen stabiilisuus ja korroosionkestävyys on paljon korkeampi kuin sic, BN jne., On suuri soveltamismahdollisuus korroosionkestävyyteen, lämpöstabiilisuuden erinomaisella pinnoitteella.


Vetek Semiconductorissa on edistyneitä tuotantolaitteita ja täydellistä laadunhallintajärjestelmää, tiukka prosessien hallintaTAC -päällysteSuorituskyvyn johdonmukaisuuden erissä yrityksellä on laajamittainen tuotantokapasiteetti vastaamaan asiakkaiden tarpeita suurilla määrillä tarjontaa, täydellistä laadunvalvontamekanismia kunkin tuotteen vakaan ja luotettavan laadun varmistamiseksi.

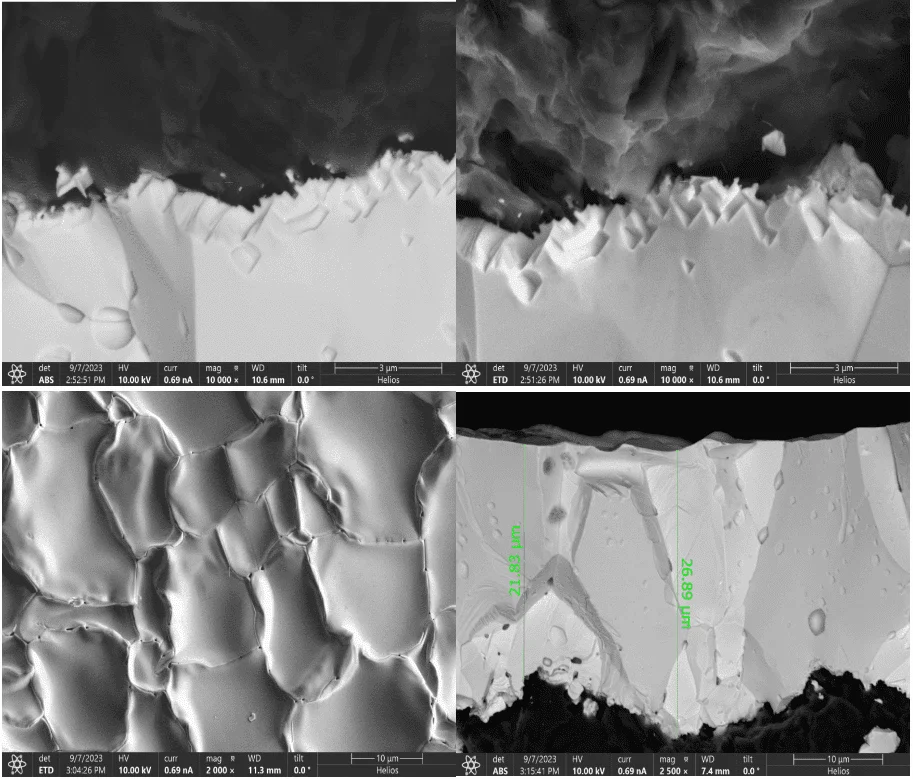

Tantaalikarbidipinnoite mikroskooppisella poikkileikkauksella:

Tantalum carbide coating on a microscopic cross-section


TAC -pinnoituslevyn perusparametri:

TAC -pinnoitteen fysikaaliset ominaisuudet
Pinnoitustiheys 14.3 (g/cm³)
Erityinen säteily 0.3
Lämmön laajennuskerroin 6.3*10-6/K
TAC -pinnoitteen kovuus (HK) 2000 HK
Vastus 1 × 10-5 ohm*cm
Lämmönvakaus <2500 ℃
Grafiitin koon muutokset -10 ~ -20um
Pinnoitteen paksuus ≥20um tyypillinen arvo (35um ± 10um)


Vetek Semiconductor TAC -päällystelevyn pintakaupat
