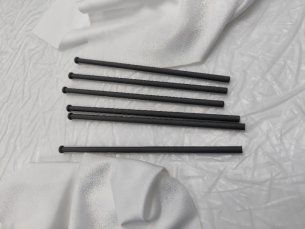

Kuva 1: AMAT 0200-03201 Hollow Lift Pin fyysinen tuote (300 mm:n silikoniepitaksiajärjestelmille)
Puolijohdekiekkojen siirtoprosesseissa ontto nostotappi (Wafer Lift Pin) suorittaa kriittiset tehtävät kiekkojen tukemisessa ja siirtämisessä. Korkean lämpötilan prosessiympäristöissä, kuten MOCVD ja epitaksiaalinen kasvu, nostotappien on täytettävä samanaikaisesti useita vaatimuksia, kuten korkea puhtaus, korroosionkestävyys, lämpöiskun kestävyys ja alhainen hiukkaskontaminaatio.
Tällä hetkellä markkinoiden yleisimmät nostotapit käyttävät grafiittisubstraattia + CVD SiC -pinnoitusratkaisua. Kuitenkin suurimman osan toimittajista pinnoitustekniikka voi peittää vain ulkopinnan – onttojen rakenteiden,sisäseinä on todella "tekninen ei-kenenkään maa".
1. Hallitsematon kerrostumisen tasaisuus
Ontoilla rakenteilla on suuri kuvasuhde. CVD-reagenssikaasut kamppailevat diffundoituakseen tasaisesti syvälle sisäreikään, jolloin sisäseinämän pinnoitteen paksuus pienenee gradientissa portista syvälle sisäpuolelle, ja paikallisilla alueilla on jopa paljaita paljaita alueita.
2. Riittämätön rajapintojen sidoslujuus
Kaareva sisäseinäpinta rajoittaa pinnoitusprosessin parametrien optimointitilaa. Pinnoitteen ja grafiittisubstraatin välistä sidoslujuutta on vaikea saavuttaa ulkopinnan tasolle, ja lämpökierron aikana voi helposti syntyä mikrohalkeamia tai jopa kuoriutumista.
3. Hallitsematon sisäporauksen puhtaus
Jos grafiittisubstraatin huokoinen rakenne ei ole täysin tiivis pinnoitteella, hiilihiukkasia ja metallisia epäpuhtauksia vapautuu korkeissa lämpötiloissa. Kun epäpuhtaudet irtoavat, ne aiheuttavat suoraan värieroja ja hiukkasvirheitä kiekon pintaan, mikä alentaa merkittävästi tuotantosaantoa.
Hyödyntämällä CVD-pinnoitusalalta kertynyttä syvällistä teknistä asiantuntemustaan, VETEK on onnistuneesti voittanut CVD SiC -pinnoitteen tasaisen pinnoituksen ja rajapintojen liittämisen haasteet onttojen rakenteiden sisäseinille – kaasuvirtauskentän simuloinnista tarkkaan pintakäsittelylämpötilakentän säätöön, täydellisen sisäseinän pinnoitusprosessiratkaisun luomiseen, joka varmistaa porauksen tasaisen pinnoitteen ja sisäpinnan tasaisen pinnoitteen paksuuden. standardien mukainen puhtaus.
Tämä artikkeli tarjoaa syvällisen analyysin seuraavista aiheista: onton nostotapin sisäseinän pinnoituksen tekniset vaikeudet, kuinka sisäseinän pinnoitteen tasaisuus vaikuttaa kiekkojen saantoon ja tärkeimmät ohjaussolmut prosessin suunnittelusta laadunvalvontaan ja toimitukseen.
|
Pääjohtopäätös:AMAT-ontto nostotappi on tarkkuuskiekkojen käsittelykomponentti, jonka sisäontelo vähentää lämpömassaa säilyttäen samalla mekaanisen lujuuden, joka vaaditaan luotettavaan kiekkojen nostamiseen ja asettamiseen. |
AMAT-ontto nostotappi on tarkkuuskiekkojen käsittelykomponentti, jota käytetään puolijohdeprosessilaitteissa. Sen ensisijainen tehtävä on nostaa ja sijoittaa kiekkoja lastauksen, purkamisen ja käsittelyvaiheiden aikana.
Toisin kuin perinteiset kiinteät nostotapit, ontto rakenne sisältää sisäisen ontelon. Tämä rakenne vähentää materiaalin kokonaistilavuutta ja lämpömassaa säilyttäen samalla vaaditun mekaanisen geometrian. Puolijohdesovelluksissa onttojen nostotappien valmistus on kuitenkin paljon vaativampaa kuin tavanomaisten kiinteiden komponenttien työstäminen. Sekä sisä- että ulkopinnan mittatarkkuutta on valvottava tiukasti, ja sisä- ja ulkogeometrioiden välinen samankeskisyys on erityisen kriittinen. Siksi sekä materiaalin valinta että pinnoitusprosessit ovat tärkeitä nostotapin lopullisen suorituskyvyn kannalta.
AMAT-epitaksijärjestelmille VETEK Semiconductor tarjoaa räätälöityjä AMAT-onttoja nostotappiratkaisuja, jotka perustuvat erittäin puhtaisiin grafiittisubstraatteihin ja tiheisiin CVD-piikarbidipinnoitteisiin (SiC). Ontto rakenne auttaa vähentämään tarpeetonta materiaalimassaa säilyttäen samalla kiekon nostamiseen tarvittavan mekaanisen rakenteen; CVD-piikarbidipinnoite tarjoaa korkean puhtauden, kemiallisen kestävyyden ja stabiilisuuden korkeissa lämpötiloissa. VETEKin AMAT 0200-03201 nostotappi on suunniteltu erityisesti 300 mm:n silikoniepitaksisovelluksiin ja se voidaan valmistaa asiakkaan piirustusten, mittojen ja prosessivaatimusten mukaan.
|
Pääjohtopäätös:VETEK käyttää erittäin puhdasta grafiittisubstraattia + tiheää CVD-piikarbidipinnoiterakennetta, joka tasapainottaa erinomaisen työstettävyyden puolijohdetason pinnan puhtauden ja suojauskyvyn kanssa. |
VETEK keskittyy tällä hetkellä erittäin puhtaan grafiitti + CVD piikarbidipinnoitusrakenteeseen AMAT onttoja nostotappeja varten. Rakentamisen perusprosessi on:
Erittäin puhdas grafiittisubstraatti → Tarkkuus CNC-työstö → CVD-piikarbidipinnoite → Tarkkuustarkastus
Grafiittisubstraatti muodostaa rakenteellisen perustan ja soveltuu ohutseinäisten ja onttojen geometrioiden tarkkuustyöstöön. VETEK käyttää tyypillisesti maahantuotuja puolijohdelaatuisia grafiittimateriaaleja, mukaan lukien SGL Carbonin ja Toyo Tanson materiaalit asiakkaan vaatimusten mukaan. Tiheä CVD-piikarbidipinnoite kerrostetaan sitten grafiittipinnalle suojaavan puolijohdetason työpinnan muodostamiseksi.
Ontoissa nostotapeissa alustamateriaalin on löydettävä tasapaino työstettävyyden, lämpösuorituskyvyn, mekaanisen stabiilisuuden ja pinnoitusprosessien yhteensopivuuden välillä. Erittäin puhdas grafiitti on erityisen sopiva, koska sillä on seuraavat ominaisuudet:
• Hyvä korkeiden lämpötilojen vakaus
• Matala lämpölaajeneminen
• Hyvä lämmönjohtavuus
• Suhteellisen pieni tiheys
• Erinomainen työstettävyys monimutkaisille geometrioille
• Yhteensopivuus CVD-piikarbidipinnoitusprosessin kanssa
Grafiitin käyttö mahdollistaa myös monimutkaisten onttojen ja ohutseinäisten rakenteiden valmistamisen erittäin tarkasti. VETEKillä on tarkat CNC-työstöominaisuudet puolijohdegrafiitti- ja piikarbidikomponenteille, ja koneistusprosessit on optimoitu mittojen hallintaan ja pinnan laatuun.
|
Pääjohtopäätös:Tiheä CVD-piikarbidipinnoite, jonka paksuus on noin 100±20 μm ja puhtaus 6 N, suojaa grafiittisubstraattia ja tarjoaa vakaan ja erittäin puhtaan työpinnan puolijohdeympäristöön. |
CVD-piikarbidipinnoite on yksi VETEK AMAT onttojen nostotappien tärkeimmistä ominaisuuksista. Tämä pinnoite muodostaa tiheän piikarbidipinnan grafiittisubstraatille, mikä auttaa suojaamaan alla olevaa grafiittia prosessiympäristöltä.
Tällaisten VETEK-komponenttien CVD-piikarbidipinnoitteen vakiopaksuus on noin100±20 μm. Pinnoitteen puhtaus on noin6 N / 99,99995 %.
VETEKin laajempiin CVD-piikarbidin teknisiin ominaisuuksiin kuuluvat erittäin puhtaat pinnoitteet, kontrolloitu pinnoitteen paksuus ja erien välinen paksuuden tasaisuus. Tekniset tiedot osoittavat, että CVD-piikarbidipinnoitteen puhtaus on tasolla 6N–7N. Tietyissä AMAT-nostotappiprojekteissa pinnoitteen tekniset tiedot voidaan säätää asiakkaan piirustusten ja prosessivaatimusten mukaan.

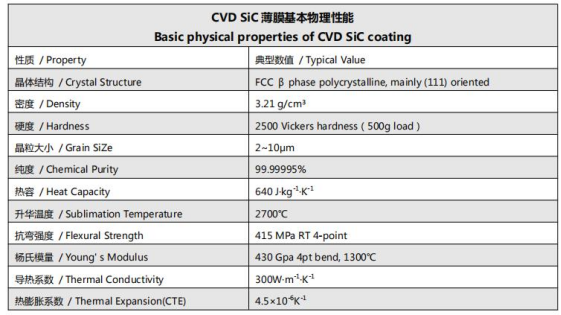

Kuva 2: CVD SiC -pinnoitteen fysikaaliset perusominaisuudet
Yksi AMAT-onttojen nostotappien teknisesti haastavimmista kohdista ei ole pelkästään ulkopinnan päällystäminen, vaan vakaan ja tasaisen pinnoitteen saavuttaminen onton rakenteen sisäseinässä.
Sisäpintaan on vaikea päästä käsiksi CVD-pinnoitusprosessin aikana. Ulkopintaan verrattuna sisäinen geometria tuo lisähaasteita kaasuvirtauksen, kerrostuksen tasaisuuden, pinnoitteen paksuuden säätelyn ja prosessin yhtenäisyyden suhteen. Siksi sisäseinien pinnoitteen laadusta voi tulla tärkeä erottava tekijä toimittajien välillä.
VETEKillä on kokemusta onttojen rakenteiden CVD-piikarbidipinnoittamisesta ja se panostaa erityisesti sisäpintaan. Hyvin hallittu sisäseinän pinnoite auttaa säilyttämään suojaavan piikarbidikerroksen koko ontossa rakenteessa sen sijaan, että sisäinen grafiitti jää alttiiksi prosessiympäristölle. Tämä on erityisen tärkeää, kun nostotappi toimii korkean lämpötilan ja kemiallisesti aggressiivisissa puolijohdeprosessikammioissa.

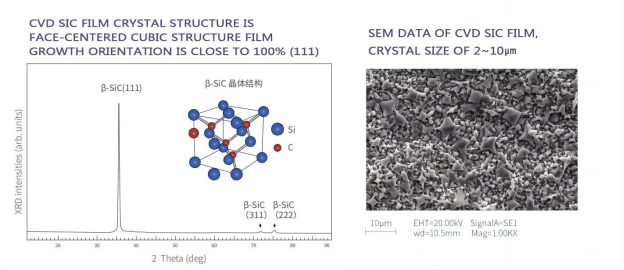

Kuva 3: CVD-piikarbidipinnoitteen mikroskooppinen kiderakenne
|
Pääjohtopäätös:Erittäin puhdas materiaalijärjestelmä, kontrolloitu pinnoitteen paksuus, erinomainen sisäseinän peitto, korkeiden lämpötilojen vakaus, kemikaalien ja korroosionkestävyys, tarkkuustyöstö ja kattavat räätälöintimahdollisuudet. |
Erittäin puhdas materiaalijärjestelmä:Erittäin puhtaan grafiitin ja erittäin puhtaan CVD-piikarbidin yhdistelmä on suunniteltu puolijohdeympäristöihin, joissa kontaminaatioiden hallinta on kriittistä. Riippuen valitusta spesifikaatiosta CVD-piikarbidipinnoitteen puhtaus on 6N.
Vakio 100±20 μm piikarbidipinnoite:VETEKin vakiopinnoitteen paksuus on noin 100±20 μm, mikä tarjoaa käytännöllisen pinnoitepaksuuden puolijohdeprosessikomponenteille, kun taas räätälöityjä on saatavilla asiakkaan tarpeiden mukaan.
Erinomainen sisäseinän pinnoituskyky:Onttojen komponenttien osalta sisäseinän pinnoitus on yksi valmistusprosessin vaikeimmista osista. VETEK on kehittänyt pinnoitusprosesseja, jotka pystyvät saavuttamaan korkealaatuisen peiton onttojen nostotappien sisäseinässä kaasuvirtauskentän simuloinnista lämpötilakentän säätöön, varmistaen tasaisen pinnoitteen paksuuden ja lujan sidoksen.
Vakaus korkeissa lämpötiloissa:Sekä grafiittisubstraatti että CVD-piikarbidipinnoite sopivat korkean lämpötilan puolijohdeprosessiympäristöihin. CVD-piikarbidikerros tarjoaa lisäsuojaa kemiallista hyökkäystä ja pinnan hajoamista vastaan. VETEKin CVD-piikarbidikalvon tiedot sisältävät korkean lämmönjohtavuuden, alhaisen lämpölaajenemisen ja noin 2700 °C:n sublimaatiolämpötilan, mikä osoittaa, että materiaali soveltuu vaativiin korkeisiin lämpötiloihin.
Kemiallinen ja korroosionkestävyys:Tiheä CVD-piikarbidipinta tarjoaa paremman korroosionkestävyyden kuin paljas grafiitti ja kestää aggressiivisia prosessikaasuja ja kemiallisia puhdistusympäristöjä. Tämä auttaa vähentämään alustan hajoamista ja ylläpitää vakaampaa komponentin pintaa toistuvien prosessijaksojen aikana.
Tarkkuustyöstö ja räätälöinti:Ontot nostotapit vaativat ulkohalkaisijan, sisähalkaisijan, seinämän paksuuden, pituuden ja samankeskisyyden tarkan hallinnan. VETEK yhdistää CNC-tarkkuuskoneistuksen CVD-pinnoitusprosesseihin valmistaakseen monimutkaisia puolijohdekomponentteja asiakkaan piirustusten mukaan. Nostotapit voidaan valmistaa seuraavilla tavoilla:
• Asiakkaiden piirustukset
• Näytekomponentit
• Mittatiedot
• Vaadittu pinnoitteen paksuus
• Vaadittu grafiittilaatu
• Erityiset prosessivaatimukset

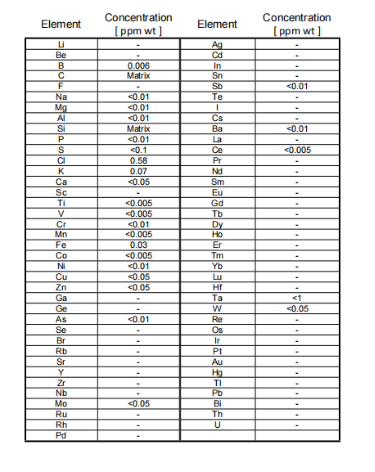

Kuva 4: CVD-piikarbidipinnoitteen GDMS-puhtaustestiraportti
|
Pääjohtopäätös:Käytetään pääasiassa kiekkojen käsittelyyn 300 mm piikiekkojen epitaksijärjestelmissä ja laajemmin muihin korkean lämpötilan puolijohdeprosessilaitteisiin. |
Silikon epitaksi:Nostotappeja käytetään kiekkojen nostamiseen, sijoittamiseen ja siirtoon epitaksilaitteissa. VETEKin olemassa oleva AMAT 0200-03201 -tuote on erityisesti sijoitettu 300 mm:n silikoniepitaksisovelluksiin.
Kiekkojen käsittelyjärjestelmät:Nostotapit voivat toimia tarkkuuskiekkojen käsittelykomponentteina sovelluksissa, jotka vaativat vakautta korkeissa lämpötiloissa, mittatarkkuutta ja kontaminaatioiden hallintaa. Ontolla putkimaisella rungolla varustetut kiekkojen nostotapit voivat minimoida tehokkaasti paikallisen lämpöhäviön, mikä vähentää piikin jälkiä, joita yleisesti havaitaan kiekon takapuolella korkean lämpötilan prosesseissa (kuten epitaksiaalinen kasvu tai hehkutus). Onton ontelon muodostaminen nostotapin rungon sisään vähentää lämpömassaa ja parantaa kiekkojen lämpötilan tasaisuutta.

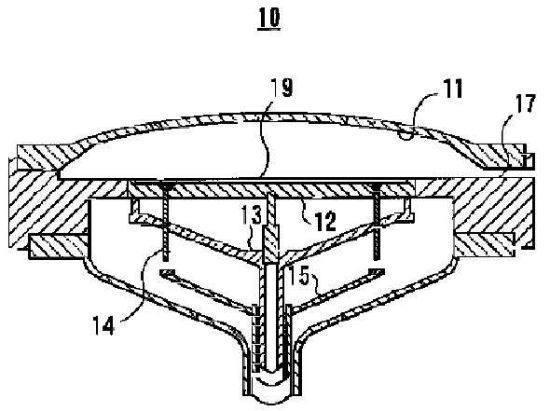

Kuva 5: Kaavio periaatteesta, jolla ontot nostotapit vähentävät lämpömassaa ja parantavat kiekkojen lämpötilan tasaisuutta
Puolijohdeprosessilaitteet:Asiakkaiden piirustusten ja näytteiden perusteella voidaan kehittää vastaavia grafiitti + CVD piikarbidikomponentteja muille puolijohdelaitteiden alustoille. VETEKin puolijohdetuotevalikoima kattaa pii-, piikarbidi-, MOCVD-, RTP/RTA-, etsaus- ja muut puolijohdeprosessit.
|
Pääjohtopäätös:Integroitu prosessivirta erittäin puhtaan grafiitin valinnasta ja tarkasta CNC-työstyksestä CVD-piikarbidipinnoitteen (mukaan lukien sisäseinämän) kautta lopputarkastukseen. |
AMAT-onttojen nostotappien valmistukseen kuuluu useita kriittisiä vaiheita, joista jokainen vaikuttaa suoraan lopputuotteen luotettavuuteen ja kiekkojen saantoon:
1. Grafiittimateriaalin valinta— Valitse sopiva erittäin puhdas grafiittilaatu (SGL Carbon tai Toyo Tanso jne.) asiakkaan mitta-, lämpöteho- ja puhtausvaatimusten mukaan.
2. Tarkkuus CNC-työstö— Koneistetaan grafiittiaihio haluttuun onttoon geometriaan. Erityistä huomiota kiinnitetään sisähalkaisijaan, ulkohalkaisijaan, seinämän paksuuteen, pituuteen ja samankeskisyyteen.
3. Pinnan valmistelu— Koneistettu grafiittikomponentti puhdistetaan ja pintakäsittely suoritetaan ennen CVD-pinnoitusta.
4. CVD piikarbidipinnoite— Levitä tiheä CVD-piikarbidikerros grafiittisubstraatille. Vakiopinnoitteen paksuus on noin 100±20 μm ja pinnoitteen puhtaus 6N valitun spesifikaation mukaan.
5. Sisäpinnan pinnoite (kriittinen tekninen vaihe)— Onttojen nostotappien sisäseinä on käsitelty huolellisesti, jotta saavutetaan vakaa piikarbidipinnoite. Kaasuvirtauskentän simulaation ja tarkan pinnoituslämpötilakentän säädön avulla varmistetaan tasainen pinnoitteen paksuus portista porauksen syvään sisäosaan, luja liimaus ja standardien mukainen sisäporauksen puhtaus.
6. Tarkastus — Valmiit komponentit tarkastetaan ennen toimitusta mittatarkkuuden, pinnoitteen kunnon ja muiden asiakkaan määrittelemien vaatimusten osalta.
VETEKin tuotantokapasiteetti kattaa puhdistuksen, CNC-työstön, CVD-pinnoituksen ja tarkastuksen, mikä tarjoaa integroidun valmistusketjun puolijohteiden hiilipohjaisille komponenteille.

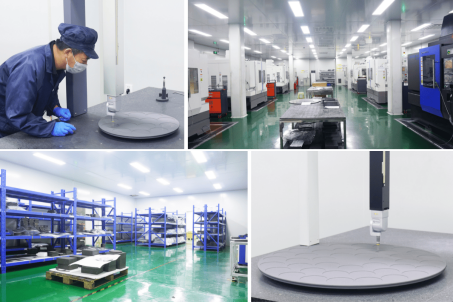

Kuva 6: VETEK-puolijohdemateriaalien tuotanto ja tarkkuustyöstöpohja
|
Pääjohtopäätös:Tyypillinen näytteen toimitusaika on jopa noin 20 päivää; Todellinen toimitus riippuu piirustuksen monimutkaisuudesta, materiaaleista, pinnoitteesta, määrästä ja tarkastusvaatimuksista. |
Räätälöityjen AMAT onttojen nostotappinäytteiden tyypillinen toimitusaika on jopa noin 20 päivää. Todellinen toimitusaika voi vaihdella piirustuksen monimutkaisuuden, materiaalin valinnan, pinnoitevaatimusten, määrän ja tarkastusvaatimusten mukaan. Toistuville tilauksille tai jo hyväksyttyjen tuotteiden tuotantoaikataulut voidaan neuvotella erikseen asiakkaan ennusteiden ja vaadittujen toimituspäivien mukaan.

Kuva 7: VETEK AMAT ontto nostotappi tuotteen pakkaus
|
Pääjohtopäätös:Kattava räätälöintimahdollisuus, joka yhdistää erittäin puhtaan grafiitin hankinnan ja tarkkuustyöstön, CVD-piikarbidipinnoitteen (mukaan lukien sisäseinä) ja AMAT-yhteensopivia ratkaisuja yhdeksi integroiduksi prosessiksi. |
VETEK yhdistää grafiittimateriaalin hankinnan, tarkkuustyöstön, CVD-piikarbidipinnoitteen ja puolijohdekomponenttien valmistuksen integroiduksi tuotantoprosessiksi. Keskeisiä ominaisuuksia ovat:
• Erittäin puhdas grafiittisubstraatti (SGL Carbon / Toyo Tanso jne.)
• CVD piikarbidipinnoitteen puhtaus 6N
• Vakiopinnoitteen paksuus 100±20 μm
• Onttorakenteiden työstö
• Sisäseinän CVD piikarbidipinnoite (ytimen erottamiskyky)
• Tarkkuus CNC-työstö
• AMAT-yhteensopivat kiekkojen nostotappiratkaisut
• Näytteen toimitusaika jopa noin 20 päivää
VETEK kattaa CVD-laitteiden kehittämisen, CVD-prosessien kehittämisen, CNC-tarkkuuskoneistuksen ja puhdistuksen täydellisen teknisen ketjun, jota tukevat erityiset T&K-keskukset ja puolijohdemateriaalien tuotantolaitokset.
Q1: Mikä on VETEK AMAT onttojen nostotappien CVD-piikarbidipinnoitteen vakiopaksuus?
Vakiopinnoitteen paksuus on noin 100±20 μm. Ominaispaksuus voidaan säätää asiakkaan piirustusten ja prosessivaatimusten mukaan.
Q2: Minkä puhtaustason CVD-piikarbidipinnoite voi saavuttaa?
Valitusta spesifikaatiosta riippuen pinnoitteen puhtaus on noin 6N (99,99995 %). VETEKin CVD-piikarbidialusta toimii rutiininomaisesti 6N–7N-tasolla.
Q3: Miksi sisäseinän pinnoite on kriittinen ontoissa nostotapeissa?
Sisägeometriaa on vaikea pinnoittaa tasaisesti. Laadukas sisäseinän piikarbidipeite estää grafiittisubstraatin altistumasta korkeille lämpötiloille, kemiallisesti aktiivisille prosessiympäristöille ja on keskeinen pitkän aikavälin luotettavuuden erottava tekijä. Sisäseinän pinnoitteen tasaisuus liittyy suoraan sisäreiän puhtauteen ja kiekkojen saantoon.
Q4: Voiko VETEK valmistaa OEM-piirustusten tai näytteideni mukaan?
Kyllä. VETEK voi valmistaa asiakkaan piirustusten, OEM-osanumeroiden (kuten AMAT 0200-03201), näytekomponenttien, mittojen, vaaditun grafiittilaadun ja pinnoitusvaatimusten mukaan.
Q5: Mikä on tyypillinen näytteen toimitusaika?
Tyypillinen näytteenottoaika on jopa noin 20 päivää. Todellinen toimitus riippuu piirustuksen monimutkaisuudesta, materiaalin valinnasta, pinnoitevaatimuksista, määrästä ja tarkastustarpeista.
Vaikka AMAT ontto nostotappi on suhteellisen pieni puolijohdekomponentti, sen valmistusvaatimukset ovat kaukana yksinkertaisista. Ohutseinämägeometria, tiukat samankeskisyysvaatimukset, korkean lämpötilan toiminta, kontaminaatioiden hallinta ja sisäpinnan pinnoitteen yhdistelmä tekevät siitä erikoistuneen puolijohdeprosessikomponentin.
VETEKin nykyinen ratkaisu käyttää erittäin puhdasta grafiittia CVD-piikarbidipinnoitteella, jossa grafiitin työstettävyys ja lämpöominaisuudet yhdistyvät CVD-piikarbidin korkeaan puhtauteen, kemialliseen kestävyyteen ja korkeiden lämpötilojen stabiilisuuteen. Vakiopinnoitepaksuudella 100±20 μm, puhtaudella jopa 6N, SGL- ja Toyo Tanso -grafiittimateriaalivaihtoehdoilla ja sisäseinien pinnoitusominaisuuksilla VETEK voi tarjota räätälöityjä AMAT-onttoja nostotappiratkaisuja puolijohdekiekkojen käsittelyyn ja silikoniepitaksiaan.
Asiakkaille, jotka etsivät vaihtoehtoisia toimittajiaAMAT 0200-03201 ontot kiekkojen nostotapit,taimuut piikarbidilla päällystetyt grafiittipuolijohdekomponentit,VETEK voi arvioida piirustuksia tai näytteitä ja tarjota räätälöityjä valmistusratkaisuja.
-
-
